Номер по Госреестру СИ: 68189-17
68189-17 Вибровыключатели
(SV01-XX)
Назначение средства измерений:
Вибровыключатель SV01-XX (далее - датчик) предназначен для измерений виброскорости объекта и выдачи сигнала превышения заданного уровня вибрации в виде замкнутых или разомкнутых контактов электронного реле.
Внешний вид.
Вибровыключатели
Рисунок № 1

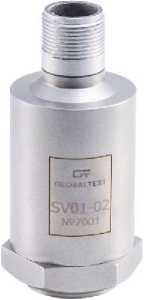

Внешний вид.
Вибровыключатели
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на боковую поверхность корпуса с помощью лазерной маркировки, на заглавный лист паспорта АБКЖ.421453.001(-ХХ)ПС и руководства по эксплуатации АБКЖ.421453.001РЭ типографским способом в левом верхнем углу.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вибровыключателю SV01-XX
ГОСТ Р 8.800-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещений, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2404 Гц
АБКЖ.421453.001ТУ Вибровыключатель SVOl-ХХ. Технические условия
Поверка
Поверкаосуществляется по документу А3009.0188.МП-17 «Вибровыключатели SV01. Методика поверки», утвержденному ФГУП «РФЯЦ-ВНИИЭФ» 01.06.2017 г.
Основные средства поверки: рабочий эталон 2-го разряда по ГОСТ Р 8.800-2012 в составе: поверочная виброустановка DVC-500 (диапазон частот от 3 до 1000 Гц, погрешность воспроизведения на базовой частоте ±2 %), рег. № 58770-14.
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») ИНН 5254021532607185, г. Саров Нижегородской обл., ул. Павлика Морозова, д. 6
Телефон: (83130) 67777
Факс (83130) 67778
E-mail: mail@globaltest.ru
Web-сайт: www.globaltest.ru
Испытательный центр
ФГУП «РФЯЦ-ВНИИЭФ»Адрес: 607188, г.Саров Нижегородской обл., пр. Мира, д. 37 Телефон: (83130) 22224, (83130) 22302, (83130) 22253
Факс (83130) 22232
E-mail: shvn@olit.vniief.ru
Датчик представляет собой устройство с встроенным пьезоэлектрическим акселерометром и электронным блоком, осуществляющим однократное интегрирование и вычисление среднего квадратического значения (СКЗ) виброскорости, по заданному значению которого формируется сигнал предупреждения, подаваемый на встроенное реле.
Принцип действия датчика основан на использовании прямого пьезоэфекта - генерации электрического сигнала, пропорционального воздействующему ускорению.
Пьезокерамический чувствительный элемент, работающий по «сдвиговой» схеме, и электронный блок находятся в герметичном металлическом корпусе и имеют двухконтактный АR07 (2РМ14БШ1В1 для модификаций SV01-01, SV01-02) выходной разъем. К разъему подключается цепь питания, через которое управляется электронное реле. Функция реле (замыкание или размыкание контактов) и порог срабатывания датчика устанавливается при заказе. Крепление датчика к объекту контроля осуществляется при помощи шпильки М6х12 из комплекта поставки. Материал корпусных элементов датчика - нержавеющая сталь. Датчик имеет степень защиты от внешних воздействий IP65.
Датчик имеет исполнения, специфические особенности которых приведены в таблице 1. Внешний вид датчиков представлен на рисунке 1.
Место нанесения знака утверждения типа
Таблица 1
Тип исполнения |
Отличительные особенности | ||||
Диапазон задания порога срабатывания (СКЗ виброскорости), м-с-1 |
Номинальное значение коэффициента преобразования, мА/(м-с-1) |
Наличие электрической изоляции |
Тип соединителя |
Линия соединения | |
SV01 |
от 1 до 200 |
- |
Нет |
AR07 |
Двухпроводная |
SV01-01 |
- |
Есть |
2РМ14БШ1В1 |
Трехпроводная | |
SV01-02 |
0,8 |
Есть |
2РМ14БШ1В1 |
Четырех проводная |
Рисунок 1 - Внешний вид датчика SV01 и SV01-02
Пломбирование вибровыключателей SV01-XX не предусмотрено.
Программное обеспечение отсутствует.
Таблица 4 - Комплектность датчика
Наименование |
Обозначение |
Кол-во |
Примечание |
Вибровыключатель SV01-ХХ |
АБКЖ421453.001-ХХ |
1 | |
Шпилька АН0106 |
1 |
М6х12 | |
Вибровыключатель SV01-ХХ. Паспорт |
АБКЖ.421453.001-ХХПС |
1 | |
Вибровыключатель SV01.Руководство по эксплуатации |
АБКЖ.421453.001РЭ |
1 |
одно на партию |
Вибровыключатели SV01. Методика поверки |
А3009.0188.МП-17 |
1 | |
Дополнительные принадлежности |
по требованию |
Таблица 2 - Метрологические характеристики
Диапазон задания порога срабатывания (СКЗ виброскорости), мм/с |
от 1 до 200 |
Рабочий диапазон частот (минус 10 %), Гц |
от 3 до 1000 |
Пределы допускаемой относительной погрешности срабатывания, % |
± 15 |
Максимальное СКЗ измеряемой виброскорости (для SV01-02), мм/с, не менее |
200 |
Пределы допускаемой относительной погрешности измерений СКЗ виброскорости (для SV01-02), % |
± 15 |
Номинальное значение коэффициента преобразования (для SV01-02) на базовой частоте 80 Гц, мА/(м-с-1) |
0,8 |
Отклонение действительного значения коэффициента преобразования от номинального значения (для SV01-02) в пределах, % |
±10 % |
Таблица 3 - Технические характеристики
Параметры контакта:
|
от 15 до 30 от 15 до 500 |
Электрическое сопротивление изоляции между корпусом датчика и соединенными вместе сигнальными выводами (для модификаций SV01-01 и SV01-02), МОм, не менее |
500 |
Масса датчика, кг, не более |
0,12 |
Габаритные размеры датчика, мм, не более:
|
32 72 |
Рабочие условия эксплуатации датчика:
|
от -40 до +85 до 95 |
Гарантийный срок хранения с момента изготовления, месяцев |
42 |
Гарантийный срок эксплуатации с момента поставки заказчику, месяцев |
36 |
