Номер по Госреестру СИ: 70641-18
70641-18 Датчики динамического давления
(PS2001)
Назначение средства измерений:
Датчик динамического давления PS2001 (далее - датчик) предназначен для измерений быстропеременных (импульсных) давлений в жидких и газообразных средах.

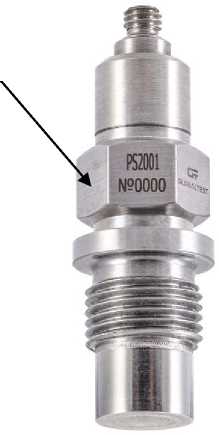

Внешний вид.
Датчики динамического давления
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 23.03.2029
Номер записи - 162487
ID в реестре СИ - 384887
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, PS2001-50-01, PS2001-50, PS2001-5-01, PS2001-5, PS2001-250-01, PS2001-250, PS2001,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест")
Страна - РОССИЯ
Населенный пункт - г. Саров, Нижегородская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 466
Выдано извещений - 7
Кол-во периодических поверок - 173
Кол-во средств измерений - 264
Кол-во владельцев - 20
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 363 дн.
Приказы РСТ, где упоминается данный тип СИ
№910 от 2023.04.26 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (5)
№542 от 2023.03.15 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2381 от 2024.10.09 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№527 от 2018.03.23 Об утверждении типов средств измерений
Наличие аналогов СИ: Датчики динамического давления (PS2001)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
71663-18 Генераторы сигналов (SMB100A с опциями B131, B140N) Фирма "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
70641-18 Датчики динамического давления (PS2001) Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
|
58168-14 Датчики давления пьезоэлектрические с преобразователями (ICP мод. 113В26 (датчики) 482А21 (преобразователи)) Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
70641-18 Датчики динамического давления (PS2001) Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
Все средства измерений Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24253-14 25.02.2029 |
Преобразователи акустической эмиссии резонансные, GT200 (GT200В) Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ |
1 год |
|
53757-13 07.05.2029 |
Преобразователи акустической эмиссии резонансные, GT200UB Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
53758-13 07.05.2029 |
Датчики акустические, GT400 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
56092-13 23.10.2029 |
Усилители заряда дифференциальные, GT500 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
57588-14 05.04.2029 |
Усилители измерительные , АР5110 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
68168-17 01.08.2027 |
Калибраторы портативные, АТ01m Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
68189-17 01.08.2027 |
Вибровыключатели, SV01-XX Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
68470-17 30.08.2027 |
Датчики ускорения, АР2013 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
70087-17 29.12.2027 |
Датчики давления, PS 2010 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
70641-18 23.03.2029 |
Датчики динамического давления, PS2001 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
71522-18 15.06.2029 |
Усилители заряда, серии АР5000 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
71631-18 28.06.2029 |
Преобразователи напряжения измерительные, AP6300 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
71690-18 28.06.2029 |
Блоки регистрации электрических сигналов, БРХВ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
71709-18 28.06.2029 |
Усилители заряда и напряжения, АР5210-16 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
72328-18 06.09.2029 |
Анализаторы, ПР 200Ех-Х Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
73008-18 30.10.2029 |
Виброметры, АР5500 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
73310-18 04.12.2029 |
Датчики динамического давления, PS09 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
73103-18 21.11.2029 |
Установки камертонные, AP7001 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
74246-19 01.03.2029 |
Усилители измерительные , АР5200 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
81855-21 28.05.2026 |
Преобразователи акустической эмиссии резонансные, GT205 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
81920-21 02.06.2026 |
Виброконтроллеры, АР5300М Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
82506-21 09.08.2026 |
Измерители давления автономные, АИД Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
84880-22 17.03.2027 |
Вибропреобразователи , АР1076 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
85020-22 30.03.2027 |
Калибраторы портативные, АТ04 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
86148-22 11.07.2027 |
Установки баллистические, АР8001 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
87466-22 08.12.2027 |
Виброконтроллеры, АР5400 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
87697-22 19.12.2027 |
Акселерометры , АР40ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
87823-22 27.12.2027 |
Акселерометры промышленные, АР15ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
88307-23 28.02.2028 |
Стенды линейных перемещений, АР8010 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
88284-23 28.02.2028 |
Установки низкочастотные, АР8005М Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
88360-23 01.03.2028 |
Преобразователи вихретоковые, АР2210 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
88446-23 09.03.2028 |
Преобразователи оборотов вихретоковые, АР2410 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
88508-23 15.03.2028 |
Акселерометры , АР20ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
88635-23 30.03.2028 |
Вибропреобразователи , АР1022 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
89895-23 04.09.2028 |
Датчики виброскорости с токовым выходом, AP161X Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
91278-24 07.02.2029 |
Акселерометры ударные, АР141Х Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
91354-24 |
Установка баллистическая, АР8001М Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
92005-24 27.04.2029 |
Акселерометры , АР10ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Кто поверяет Датчики динамического давления (PS2001)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГЛОБАЛТЕСТ" (RA.RU.312398) | 353 | 17 | 241 | 112 | 7 | 338 | 241 | 97 | ||
| ФГУП "РФЯЦ - ВНИИЭФ" (RA.RU.311881) | 47 | 16 | 31 | 0 | 38 | 12 | 26 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 47 | 33 | 14 | 0 | 47 | 33 | 14 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 8 | 3 | 5 | 0 | 6 | 1 | 5 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 6 | 3 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Датчики динамического давления (PS2001)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
10480 | 10480 |
Знак утверждения типа
Знак утверждения типананосят на корпус датчика с помощью лазерной маркировки, на титульные листы паспорта
АБКЖ.433643.002 ПС и руководства по эксплуатации АБКЖ.433643.002 РЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам динамического давления PS2001ГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений переменного давления в диапазоне от Т102 до 2,5407 Па для частот от 540"1 до Т104 Гц и длительностей от Т10"5 до 10 с при постоянном давлении до 5406 Па
АБКЖ.433643.002 ТУ Датчик динамического давления PS2001. Технические условия
Поверка
Поверкаосуществляется по документу АБКЖ.433643.002 МП «Датчик динамического давления PS2001. Методика поверки», утвержденному ФГУП «РФЯЦ-ВНИИЭФ» 17.10.2017 г.
Основные средства поверки:
-
- эталон единицы импульсного давления в диапазоне значений от 1 до 1000 кПа по ГОСТ Р 8.801-2012, в составе: установки импульсного давления Импульс-1, ПГ ±(0,25 - 0,1) %, рег. № 55429-13;
-
- эталон единицы импульсного давления 1 разряда в диапазоне значений от 0,1 до 25 МПа по МИ 1710-87, в составе: установки импульсного давления Импульс-2, ПГ ±0,05 %, рег. № 58891-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью..
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
Изготовитель
Общество с Ограниченной Ответственностью «ГлобалТест» (ООО «ГлобалТест») ИНН 5254021532Адрес: 607185, г. Саров Нижегородской обл., ул. Павлика Морозова, д. 6
Телефон: (83130) 677-77 Факс: (83130) 677-78
Е-mail: mail@globaltest.ru
Web-сайт: http: www.globaltest.ru
Испытательный центр
ФГУП «РФЯЦ-ВНИИЭФ»Адрес: 607188, г. Саров, Нижегородской обл., пр. Мира, д. 37 Телефон: (83130) 222-24, 223-02, 219-46
Факс: (83130) 222-32
E-mail: shvn@olit.vniief.ru
Принцип действия датчика основан на использовании прямого пьезоэлектрического эффекта. Измеряемое давление воздействует на мембрану датчика, деформация которой передается на кварцевые чувствительные элементы, генерирующие электрический заряд, пропорциональный воздействующему давлению. Датчик имеет встроенный усилитель, который преобразует заряд в выходное напряжение.
Датчик представляет собой неразъемную сварную конструкцию, в которой реализована компрессионная схема работы с кварцевым чувствительным элементом, обеспечивающим долговременную стабильность и широкий температурный диапазон.
Датчик имеет модификации, специфические особенности которых приведены в таблице 1.
Таблица 1 - Модификации датчика
Рисунок 1 - Внешний вид датчика
|
Модификация |
Верхний предел измерений (ВПИ), МПа |
Тип соединителя |
|
PS2001-5 |
0,5 |
UNF 10-32 |
|
PS2001-5-01 |
Неразъёмный кабель, BNC | |
|
PS2001-50 |
5,0 |
UNF 10-32 |
|
PS2001-50-01 |
Неразъёмный кабель, BNC | |
|
PS2001-250 |
25 |
UNF 10-32 |
|
PS2001-250-01 |
Неразъёмный кабель, BNC |
Внешний вид датчика представлен на рисунке 1.
Место нанесения знака утверждения типа
Пломбирование датчика не предусмотрено.
Программное обеспечение отсутствует.
Таблица 4 -
|
Наименование |
Обозначение |
Количество, шт. |
|
Датчик динамического давления PS2001 |
АБКЖ.433643.002 |
1 |
|
Кабель АК04 (только для модификаций PS2001-5, PS2001-50, PS2001-250) |
АГТ-Л120.030 |
1 |
|
Датчик динамического давления PS2001. Паспорт |
АБКЖ.433643.002 ПС |
1 |
|
Датчик динамического давления PS2001. Руководство по эксплуатации |
АБКЖ.433643.002 РЭ |
поставляется на партию более 10 шт. |
|
Датчик динамического давления PS2001. Методика поверки |
АБКЖ.433643.002 МП |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений, МПа:
|
от 0,0002 до 0,5; от 0,001 до 5,0; от 0,01 до 25 |
|
Пределы допускаемой основной погрешности, приведенной к верхнему пределу измерений, % |
±3 |
|
Номинальное значение коэффициента преобразования, мВ/кПа:
|
о о? А о |
|
Отклонение номинального значения коэффициента преобразования от паспортного значения в течение года, %, не более |
10 |
|
Частота собственного резонанса, кГц, не менее |
30 |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур, % на каждые 10 °С |
±0,2 |
|
Полярность выходного сигнала |
положительная |
|
Нормальные условия измерений:
|
от +21 до +25; от 30 до 80; от 84,0 до 106,7 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Выходное сопротивление, Ом, не более |
500 |
|
Постоянный ток питания датчика, мА |
от 2 до 20 |
|
Напряжение питания датчика от внешнего источника постоянного тока, В |
от 15 до 30 |
|
Уровень постоянного напряжения на выходе, В |
от 8 до 11 |
|
Потребляемая мощность, мВт, не более |
650 |
|
Габаритные размеры:
|
17; 63; (2±0,1)* |
|
Масса (без кабеля), кг, не более:
|
0,040; 0,055 |
|
Рабочий диапазон температур, °С |
от - 40 до +125 |
|
Степень защиты от внешних воздействий:
|
IP65 IP68 |
|
* Длина кабеля определяется заказчиком. Датчик с длиной кабеля (2±0,1) м поставляется по умолчанию. | |
