Номер по Госреестру СИ: 24253-14
24253-14 Преобразователи акустической эмиссии резонансные
(GT200 (GT200В))
Назначение средства измерений:
Преобразователи акустической эмиссии резонансные GT200 (GT200B) (далее по тексту - преобразователи) предназначены для измерений амплитуд ультразвукового смещения, колебательной скорости частиц поверхности твердого тела в диапазоне рабочих частот (100 - 200) кГц.
Внешний вид.
Преобразователи акустической эмиссии резонансные
Рисунок № 1
Общие сведения
Дата публикации - 23.01.2024
Срок свидетельства - 25.02.2029
Номер записи -
ID в реестре СИ - 329235
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Преобразователь акустической эмиссии GT 200В, Нет модификации, GT200B, GT200 (GT200В), GT200,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест")
Страна - РОССИЯ
Населенный пункт - г. Саров, Нижегородская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 496
Выдано извещений - 41
Кол-во периодических поверок - 265
Кол-во средств измерений - 281
Кол-во владельцев - 12
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 361 дн.
Приказы РСТ, где упоминается данный тип СИ
№377 от 2014.03.27 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 24253-14,56895-14 по 56908-14,56917-14,39141-14,56929-14,56943-14)
№350 от 2019.02.25 О продлении срока действия свидетельств об утверждении типа средств измерений
№197 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Инструмент" (ТК 095)
№165 от 2024.01.22 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (4)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Преобразователи акустической эмиссии резонансные (GT200 (GT200В))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24253-14 25.02.2029 |
Преобразователи акустической эмиссии резонансные, GT200 (GT200В) Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ |
1 год |
|
53757-13 07.05.2029 |
Преобразователи акустической эмиссии резонансные, GT200UB Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
53758-13 07.05.2029 |
Датчики акустические, GT400 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
56092-13 23.10.2029 |
Усилители заряда дифференциальные, GT500 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
57588-14 05.04.2029 |
Усилители измерительные , АР5110 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
68168-17 01.08.2027 |
Калибраторы портативные, АТ01m Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
68189-17 01.08.2027 |
Вибровыключатели, SV01-XX Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
68470-17 30.08.2027 |
Датчики ускорения, АР2013 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
70087-17 29.12.2027 |
Датчики давления, PS 2010 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
70641-18 23.03.2029 |
Датчики динамического давления, PS2001 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
71522-18 15.06.2029 |
Усилители заряда, серии АР5000 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
71631-18 28.06.2029 |
Преобразователи напряжения измерительные, AP6300 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
71690-18 28.06.2029 |
Блоки регистрации электрических сигналов, БРХВ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
71709-18 28.06.2029 |
Усилители заряда и напряжения, АР5210-16 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
72328-18 06.09.2029 |
Анализаторы, ПР 200Ех-Х Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
73008-18 30.10.2029 |
Виброметры, АР5500 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
73310-18 04.12.2029 |
Датчики динамического давления, PS09 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
73103-18 21.11.2029 |
Установки камертонные, AP7001 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
74246-19 01.03.2029 |
Усилители измерительные , АР5200 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
81855-21 28.05.2026 |
Преобразователи акустической эмиссии резонансные, GT205 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
81920-21 02.06.2026 |
Виброконтроллеры, АР5300М Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
82506-21 09.08.2026 |
Измерители давления автономные, АИД Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
84042-21 14.12.2026 |
Регистраторы автономные ударных и вибрационных воздействий, АДМВ-05 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
84880-22 17.03.2027 |
Вибропреобразователи , АР1076 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
85020-22 30.03.2027 |
Калибраторы портативные, АТ04 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
86148-22 11.07.2027 |
Установки баллистические, АР8001 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
87466-22 08.12.2027 |
Виброконтроллеры, АР5400 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
87697-22 19.12.2027 |
Акселерометры , АР40ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
87823-22 27.12.2027 |
Акселерометры промышленные, АР15ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
88307-23 28.02.2028 |
Стенды линейных перемещений, АР8010 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
88284-23 28.02.2028 |
Установки низкочастотные, АР8005М Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
88360-23 01.03.2028 |
Преобразователи вихретоковые, АР2210 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
88446-23 09.03.2028 |
Преобразователи оборотов вихретоковые, АР2410 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
88508-23 15.03.2028 |
Акселерометры , АР20ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
88635-23 30.03.2028 |
Вибропреобразователи , АР1022 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
89895-23 04.09.2028 |
Датчики виброскорости с токовым выходом, AP161X Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
91278-24 07.02.2029 |
Акселерометры ударные, АР141Х Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
91354-24 |
Установка баллистическая, АР8001М Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
92005-24 27.04.2029 |
Акселерометры , АР10ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
94907-25 14.03.2030 |
Модули регистрации вибрационных нагрузок, АДМВ-09 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
95238-25 18.04.2030 |
Датчики акустической эмиссии, GT Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Кто поверяет Преобразователи акустической эмиссии резонансные (GT200 (GT200В))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГЛОБАЛТЕСТ" (RA.RU.312398) | 303 | 71 | 165 | 138 | 21 | 303 | 165 | 138 | ||
| ФГУП "РФЯЦ - ВНИИЭФ" (RA.RU.311881) | 183 | 58 | 125 | 20 | 158 | 33 | 125 | |||
| АО "НИЦПВ" (RA.RU.311409) | 8 | 8 | 0 | 0 | 8 | 8 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Преобразователи акустической эмиссии резонансные (GT200 (GT200В))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
14000 | 14000 |
Знак утверждения типа
Знак утверждения типананосится на корпус преобразователя методом лазерной гравировки и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПреобразователи акустической эмиссии резонансные GT200 (GT200B). Руководство по эксплуатации. АБКЖ.433649.002 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям акустической эмиссии резонансным GT200 (GT200B)РД 03-300-99 «Требования к преобразователям акустической эмиссии, применяемых для контроля опасных производственных объектов».
Преобразователи акустической эмиссии резонансные GT200 (GT200B). Технические условия. АБКЖ.433649.002 ТУ.
Поверка
Поверкаосуществляется по документу АБКЖ.433649.002 МП «Инструкция. Преобразователи акустической эмиссии резонансные GT200 (GT200B). Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» 10.12.2013 г.
Основные средства поверки:
-
- система лазерная измерительная ЛИС-01М (регистрационный номер 42622-09), диапазон измерений виброперемещения (10-9 ч- 10-4) м с пределами допускаемой погрешности измерений ± 0,5 * 10-9 м, диапазон измерений линейного перемещения 10-9 ч- 10-3 м с пределами допускаемой погрешности измерений ± 3 * 10-9 м;
-
- осциллограф цифровой TDS-2014B (регистрационный номер 24018-06), полоса пропускания 100 МГц; коэффициент отклонения 2 мВ/дел...5 В/дел, погрешность установки ± 3 % (± 4 % при 2...5 мВ/дел); максимальное входное напряжение 300 В ср. кв.; коэффициент развертки 5 нс.50 с/дел, погрешность установки ± 0,005 %.
Изготовитель
Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») Юридический адрес: 607185, Россия, Нижегородская область, г. Саров, ул. Павлика Морозова, д. 6. Тел. (83130) 4-02-44, Факс 6-42-57 mail@globaltest.ru
Испытательный центр
Государственный центр испытаний средств измерений открытое акционерное общество «Научно-исследовательский центр по изучению свойств поверхности и вакуума» (ГЦИ СИ ОАО «НИЦПВ»)Адрес:119421, г. Москва, ул. Новаторов 40, корп. 1,
Тел. (495) 935-97-77, 935-97-66, Тел./Факс: 935-96-90, E-mail: nicpv@mail.ru
Принцип действия преобразователей основан на использовании пьезоэлектрического эффекта, при котором колебательные смещения или скорости смещения частиц поверхности твердого тела преобразуются в электрические сигналы с помощью пьезокерамических преобразователей.
Конструктивно преобразователи акустической эмиссии GT200 (GT200B) выполнены в виде цилиндрического корпуса из титанового сплава (нержавеющей стали), внутри которого расположен пьезокерамический чувствительный элемент. Преобразователь GT200 имеет неразъёмный экранированный кабель типа АВКТ 4, а модификация GT 200В имеет электрическую изоляцию чувствительного элемента от корпуса и неразъёмный 2-х жильный экранированный кабель типа АВКТМ 2. Преобразователь GT200B выполнен во взрывобезопасном исполнении с маркировкой взрывозащиты lExibIICT4, хорошо защищен от попадания влаги во внутрь, обеспечивает работу в широком диапазоне температур, обладает высокой чувствительностью и надёжностью показаний.
Внешний вид преобразователей приведен на рисунке 1.
Место для нанесения обозначения типа датчика, заводского номера или размещения наклеек

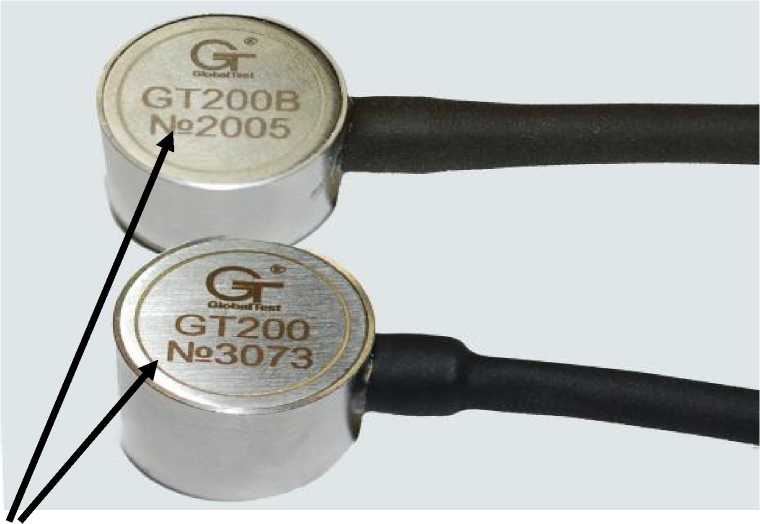

Рисунок 1 - Общий вид преобразователей GT200 (GT200B)
Комплект поставки включает:
-
- преобразователь GT200 (GT200B) - 1 шт.;
-
- комплект эксплуатационной документации (Преобразователи акустической эмиссии резонансные GT200 (GT200B). Паспорт. АБКЖ.433649.002 ПС; Преобразователи акустической эмиссии резонансные GT200 (GT200B). Руководство по эксплуатации. АБКЖ.433649.002 РЭ.) - 1 комплект;
-
- методика поверки - 1 шт.
Основные метрологические и технические характеристики преобразователей GT200
(GT200B) приведены в таблице 1. Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон рабочих частот, кГц |
от 100 до 200 |
|
Коэффициент электроакустического преобразования на резонансной частоте (Крмах) относительно 1 В/(м-с-1), дБ, не | |
|
менее: | |
|
- при воздействии продольных волн |
60 |
|
- при воздействии поверхностных волн |
55 |
|
Пределы допускаемой относительной погрешности электроакустического преобразования на резонансной частоте Крмах, % |
± 25 |
|
Г абаритные размеры (диаметр х высота), мм, не более |
16 х 16 |
|
Масса, г, не более |
15 |
|
Диапазон рабочей температуры, °C |
от минус 50 до плюс 120 |
|
Относительная влажность воздуха при температуре плюс 20 °C, % |
до 98 |
|
Атмосферное давление, кПа |
от 84 до 106 |
|
Средний срок службы, лет, не менее |
5 |
