Номер по Госреестру СИ: 73103-18
73103-18 Установки камертонные
(AP7001)
Назначение средства измерений:
Установка камертонная АР7001 (далее - установка) предназначена для воспроизведения единицы виброускорения с целью поверки и калибровки виброизмерительных преобразователей и виброизмерительной аппаратуры в лабораторных условиях.
Внешний вид.
Установки камертонные
Рисунок № 1
Общие сведения
Дата публикации - 25.12.2023
Срок свидетельства - 21.11.2029
Номер записи -
ID в реестре СИ - 530291
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест")
Страна - РОССИЯ
Населенный пункт - г. Саров, Нижегородская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Госы VS частники" показывает в динамике по годам пропорцию в распределении поверок между частными и государственными организациями.
Предварительная сортировка организаций с государственной формой собственности осуществлялась по вхождениям таких ключевых слов, как: фгуп, гбу, казен, российск, муницип и др (более 24 ключевых словосочетаний).
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2406 от 2018.11.21 Об утверждении типов средств измерений
№2783 от 2023.12.25 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Установки камертонные (AP7001)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24253-14 25.02.2029 |
Преобразователи акустической эмиссии резонансные, GT200 (GT200В) Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ |
1 год |
|
53757-13 07.05.2029 |
Преобразователи акустической эмиссии резонансные, GT200UB Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
53758-13 07.05.2029 |
Датчики акустические, GT400 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
56092-13 23.10.2029 |
Усилители заряда дифференциальные, GT500 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
57588-14 05.04.2029 |
Усилители измерительные , АР5110 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
68168-17 01.08.2027 |
Калибраторы портативные, АТ01m Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
68189-17 01.08.2027 |
Вибровыключатели, SV01-XX Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
68470-17 30.08.2027 |
Датчики ускорения, АР2013 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
70087-17 29.12.2027 |
Датчики давления, PS 2010 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
70641-18 23.03.2029 |
Датчики динамического давления, PS2001 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
71522-18 15.06.2029 |
Усилители заряда, серии АР5000 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
71631-18 28.06.2029 |
Преобразователи напряжения измерительные, AP6300 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
71690-18 28.06.2029 |
Блоки регистрации электрических сигналов, БРХВ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
71709-18 28.06.2029 |
Усилители заряда и напряжения, АР5210-16 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
72328-18 06.09.2029 |
Анализаторы, ПР 200Ех-Х Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
73008-18 30.10.2029 |
Виброметры, АР5500 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
73310-18 04.12.2029 |
Датчики динамического давления, PS09 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
73103-18 21.11.2029 |
Установки камертонные, AP7001 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
74246-19 01.03.2029 |
Усилители измерительные , АР5200 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
81855-21 28.05.2026 |
Преобразователи акустической эмиссии резонансные, GT205 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
81920-21 02.06.2026 |
Виброконтроллеры, АР5300М Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
82506-21 09.08.2026 |
Измерители давления автономные, АИД Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
84042-21 14.12.2026 |
Регистраторы автономные ударных и вибрационных воздействий, АДМВ-05 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
84880-22 17.03.2027 |
Вибропреобразователи , АР1076 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
85020-22 30.03.2027 |
Калибраторы портативные, АТ04 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
86148-22 11.07.2027 |
Установки баллистические, АР8001 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
87466-22 08.12.2027 |
Виброконтроллеры, АР5400 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
87697-22 19.12.2027 |
Акселерометры , АР40ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
87823-22 27.12.2027 |
Акселерометры промышленные, АР15ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
88307-23 28.02.2028 |
Стенды линейных перемещений, АР8010 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
88284-23 28.02.2028 |
Установки низкочастотные, АР8005М Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
88360-23 01.03.2028 |
Преобразователи вихретоковые, АР2210 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
88446-23 09.03.2028 |
Преобразователи оборотов вихретоковые, АР2410 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
88508-23 15.03.2028 |
Акселерометры , АР20ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
88635-23 30.03.2028 |
Вибропреобразователи , АР1022 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
89895-23 04.09.2028 |
Датчики виброскорости с токовым выходом, AP161X Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
91278-24 07.02.2029 |
Акселерометры ударные, АР141Х Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
91354-24 |
Установка баллистическая, АР8001М Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
|
92005-24 27.04.2029 |
Акселерометры , АР10ХХ Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
3 года |
|
94907-25 14.03.2030 |
Модули регистрации вибрационных нагрузок, АДМВ-09 Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
2 года |
|
95238-25 18.04.2030 |
Датчики акустической эмиссии, GT Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) |
ОТ МП |
1 год |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Установки камертонные (AP7001)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Установки камертонные (AP7001)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) предназначено для обработки и графического представления результатов измерений на экране ПК. Обмен данными с ПК осуществляется по интерфейсу USB.
Уровень защиты ПО соответствует уровню «низкий» в соответствии с Р 50.2.077-2014. ПО не требует специальных средств защиты от преднамеренного воздействия, целостность ПО проверяется расчетом цифрового идентификатора (контрольной суммы исполняемого кода) с использованием алгоритма CR.O32.
Таблица 1 - Характеристики ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CAMERTONE |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.0.0 |
|
Цифровой идентификатор ПО (с использованием алгоритма CRС32) |
* |
|
* - Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) указывается в паспорте АБКЖ.402152.018ПС | |
Знак утверждения типа
Знак утверждения типананосится на верхнюю поверхность корпуса с помощью лазерной маркировки или с помощью самоклеющейся плёнки, а также на заглавный лист паспорта АБКЖ. 402152.018ПС и руководства по эксплуатации АБКЖ.402152.018РЭ типографским способом в левом верхнем углу.
Лист № 3 Всего листов 4Сведения о методиках измерений
Сведения о методиках измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам камертонным AP7001ГОСТ Р 8.800-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц
АБКЖ.402152.018ТУ «Установка камертонная AP7001. Технические условия»
Поверка
Поверкаосуществляется по документу А3009.0261.МП-18 «Установка камертонная AP7001. Методика поверки», утверждённому ФГУП «РФЯЦ-ВНИИЭФ» 21.06.2018.
Основные средства поверки: рабочий эталон 1-го разряда по ГОСТ Р 8.800-2012 в составе: вибропреобразователь эталонный пьезоэлектрический АР10 (рег. № 38452-08), усилитель измерительный АР5110 (рег. № 57588-14), мультиметр цифровой 34410А (рег. № 47717-11).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
Изготовитель
Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)ИНН 5254021532
Адрес: 607185, г. Саров Нижегородской обл., ул. Павлика Морозова, д. 6
Телефон: (83130) 67777
Факс: (83130) 67778
E-mail: mail@globaltest.ru
Web-сайт: www.globaltest.ru
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт экспериментальной физики" (ФГУП «РФЯЦ-ВНИИЭФ»)Адрес: 607188, г. Саров Нижегородской обл., пр. Мира, д. 37
Телефон: (83130) 22224, (83130) 22253
Факс: (83130) 22232
E-mail: shvn@olit.vniief.ru
Принцип действия установки основан на создании колебаний ветвей камертона на собственной резонансной частоте. Измерение и поддержание неизменным уровня воспроизводимого ускорения осуществляется с помощью пьезоэлектрического датчика обратной связи.
Конструктивно установка состоит из камертонного вибровозбудителя, выполненного в виде массивного основания (стальной плиты), на которой укреплен камертон, и электронного блока (блок управления виброустановкой), осуществляющего управление амплитудой колебаний и измерение сигналов от поверяемого и эталонного датчиков. Результаты измерений отображаются на мониторе персонального компьютера.

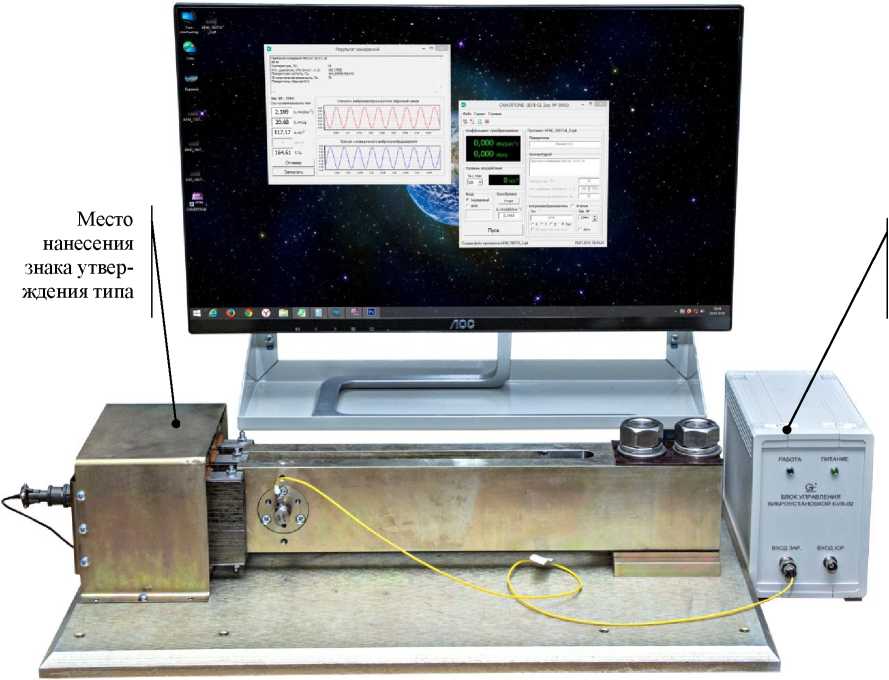

Внешний вид AP7001 приведен на рисунке 1.
