Сведения о средстве измерений: 88360-23 Преобразователи вихретоковые

Номер по Госреестру СИ: 88360-23
88360-23 Преобразователи вихретоковые
(АР2210)

Назначение средства измерений:
Преобразователи вихретоковые АР2210 (далее - ПВТ) предназначены для измерений относительного линейного перемещения.

сертификация программного обеспечения

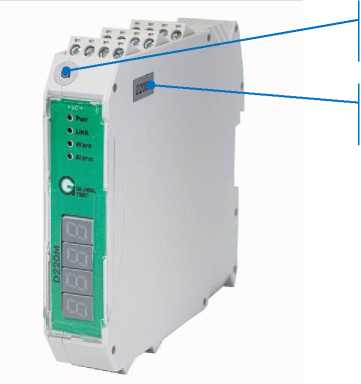

Внешний вид. Преобразователи вихретоковые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи вихретоковые
Рисунок № 1

Общие сведения

Дата публикации - 02.03.2023
Срок свидетельства - 01.03.2028
Номер записи - 190405
ID в реестре СИ - 1406115
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест")
Страна - РОССИЯ
Населенный пункт - г. Саров, Нижегородская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№450 от 2023.03.01 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Преобразователи вихретоковые (АР2210)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
24253-14
25.02.2029
 Преобразователи акустической эмиссии резонансные, GT200 (GT200В)
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
1 год
53757-13
07.05.2029
 Преобразователи акустической эмиссии резонансные, GT200UB
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		1 год
53758-13
07.05.2029
 Датчики акустические, GT400
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		2 года
56092-13
23.10.2029
 Усилители заряда дифференциальные, GT500
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		1 год
57588-14
05.04.2029
 Усилители измерительные , АР5110
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		1 год
68168-17
01.08.2027
 Калибраторы портативные, АТ01m
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		1 год
68189-17
01.08.2027
 Вибровыключатели, SV01-XX
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		1 год
68470-17
30.08.2027
 Датчики ускорения, АР2013
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		3 года
70087-17
29.12.2027
 Датчики давления, PS 2010
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		3 года
70641-18
23.03.2029
 Датчики динамического давления, PS2001
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		1 год
71522-18
15.06.2029
 Усилители заряда, серии АР5000
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		1 год
71631-18
28.06.2029
 Преобразователи напряжения измерительные, AP6300
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		1 год
71690-18
28.06.2029
 Блоки регистрации электрических сигналов, БРХВ
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		1 год
71709-18
28.06.2029
 Усилители заряда и напряжения, АР5210-16
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		1 год
72328-18
06.09.2029
 Анализаторы, ПР 200Ех-Х
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		1 год
73008-18
30.10.2029
 Виброметры, АР5500
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		1 год
73310-18
04.12.2029
 Датчики динамического давления, PS09
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		2 года
73103-18
21.11.2029
 Установки камертонные, AP7001
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		1 год
74246-19
01.03.2029
 Усилители измерительные , АР5200
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		1 год
81855-21
28.05.2026
 Преобразователи акустической эмиссии резонансные, GT205
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		3 года
81920-21
02.06.2026
 Виброконтроллеры, АР5300М
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		1 год
82506-21
09.08.2026
 Измерители давления автономные, АИД
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		2 года
84042-21
14.12.2026
 Регистраторы автономные ударных и вибрационных воздействий, АДМВ-05
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		1 год
84880-22
17.03.2027
 Вибропреобразователи , АР1076
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		2 года
85020-22
30.03.2027
 Калибраторы портативные, АТ04
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		1 год
86148-22
11.07.2027
 Установки баллистические, АР8001
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		1 год
87466-22
08.12.2027
 Виброконтроллеры, АР5400
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		2 года
87697-22
19.12.2027
 Акселерометры , АР40ХХ
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		3 года
87823-22
27.12.2027
 Акселерометры промышленные, АР15ХХ
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		3 года
88307-23
28.02.2028
 Стенды линейных перемещений, АР8010
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		1 год
88284-23
28.02.2028
 Установки низкочастотные, АР8005М
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		1 год
88360-23
01.03.2028
 Преобразователи вихретоковые, АР2210
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		2 года
88446-23
09.03.2028
 Преобразователи оборотов вихретоковые, АР2410
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		2 года
88508-23
15.03.2028
 Акселерометры , АР20ХХ
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		3 года
88635-23
30.03.2028
 Вибропреобразователи , АР1022
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		3 года
89895-23
04.09.2028
 Датчики виброскорости с токовым выходом, AP161X
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		2 года
91278-24
07.02.2029
 Акселерометры ударные, АР141Х
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		3 года
91354-24

 Установка баллистическая, АР8001М
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		1 год
92005-24
27.04.2029
 Акселерометры , АР10ХХ
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		3 года
94907-25
14.03.2030
 Модули регистрации вибрационных нагрузок, АДМВ-09
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		2 года
95238-25
18.04.2030
 Датчики акустической эмиссии, GT
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест") (РОССИЯ г. Саров, Нижегородская обл.) 		ОТ
МП 		1 год
Отчет - ET_5 Первичные эталоны по типам СИ

Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)

Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи вихретоковые (АР2210)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Преобразователи вихретоковые (АР2210)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) предназначено для установления требуемых режимов работы, коэффициентов преобразования ПП и обработки измерительной информации. Метрологические характеристики ПВТ нормированы с учетом влияния на них ПО.

Уровень защиты ПО соответствует уровню «низкий» по Р 50.2.077-2014. Характеристики ПО приведены в таблице 1.

Таблица 1 - Характеристики ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

APConfiguratorGt

Номер версии (идентификационный номер) ПО, не ниже

1.0.0.0

Цифровой идентификатор ПО (с использованием алгоритма CRC32)

*

* - Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) указывается в паспорте АБКЖ.433645.016ПС


Знак утверждения типа

Знак утверждения типа

Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта АБКЖ.433645.016ПС и руководства по эксплуатации АБКЖ.433645.016РЭ типографским способом в левом верхнем углу.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в АБКЖ.433645.016РЭ, раздел 2 «Использование по назначению».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от Р10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

АБКЖ.433645.016ТУ Преобразователь вихретоковый АР2210. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)

ИНН 5254021532

Адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6

Телефон: (83130) 67777, Факс (83130) 67778

E-mail: mail@globaltest.ru

Web-site: www.globaltest.ru

Изготовитель

Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)
ИНН 5254021532
Адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6
Телефон: (83130) 67777, Факс (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru

Испытательный центр

Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)
Адрес: 607188, Нижегородская обл., г. Саров, пр. Мира, д. 37
Телефон: (83130) 22224, 22253
E-mail: nio30@olit.vniief.ru

Правообладатель

Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)
ИНН 5254021532
Адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6
Телефон: (83130) 67777, Факс (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru

Принцип действия ПВТ основан на взаимодействии электромагнитного поля вихревых токов на поверхности контролируемого объекта с электромагнитным полем катушки индуктивности, изменяющем ее комплексное сопротивление.

Конструктивно ПВТ состоит из первичного преобразователя (далее - ПП) с катушкой индуктивности в диэлектрическом наконечнике, который играет роль чувствительного элемента, и согласующего устройства перемещения (далее - СУП). СУП вырабатывает сигнал возбуждения ПП и преобразует изменение комплексного сопротивления катушки индуктивности в электрический сигнал, пропорциональный зазору между торцом ПП и поверхностью контролируемого объекта. СУП имеет цифровой индикатор и унифицированный выход постоянного тока 4-20 мА для выдачи результатов измерений, интерфейсы RS-485 - для передачи результатов измерений и USB - для настройки СУП, а также набор «сухих контактов» для регистрации уставок. В качестве ПП применяется АЕ113.00.60.60.7. В качестве СУП применяется D220M-C.05.07.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится в виде бирки наклеиваемой на корпус.

Общий вид ПВТ, схема пломбирования от несанкционированного доступа и место нанесения заводского номера приведены на рисунке 1.

Внешний вид. Преобразователи вихретоковые (АР2210), http://oei-analitika.ru

Место нанесения пломбы-этикетки

Место нанесения заводского номера

Рисунок 1 - Внешний вид ПВТ


Таблица 3 -

Наименование

Обозначение

Кол-во

Преобразователь вихретоковый АР2210

АБКЖ.433645.016

1 шт.

Преобразователь вихретоковый АР2210. Паспорт

АБКЖ.433645.016ПС

1 экз.

Преобразователь вихретоковый АР2210. Руководство по эксплуатации

АБКЖ.433645.016РЭ

1 экз.

на партию

Программное обеспечение APConfiguratorGt

АБКЖ.00038-01

Руководство оператора

АБКЖ.00038-01 34


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений относительного линейного перемещения, мм

от 0 до 4

Пределы допускаемой основной приведённой к верхнему пределу измерений погрешности измерений относительного линейного перемещения, %:

  • - по цифровому индикатору и выходу RS-485

  • - по токовому выходу

±2,5

±3,0

Диапазон задания порога срабатывания, мм

в диапазоне измерений

Пределы допускаемой дополнительной приведённой к верхнему пределу измерений погрешности измерений относительного линейного перемещения в рабочем диапазоне температур, %

±5,0

Нормальные условия измерений:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %, не более

от +18 до +28

80

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

+18 до +36

Ток потребления, мА, не более

110

Масса, кг, не более

- для СУП

0,2

- для ПП с кабелем не более 7м

1,0

Габаритные размеры, мм, не более:

- для СУП (длинахширинахвысота)

115x115x23

- для ПП (диаметр хдлина) без учёта кабеля

16x62

- общая длина кабеля ПП, м, не более

7

Рабочие условия эксплуатации:

а) температура окружающего воздуха, °С:

- для СУП

от -40 до +70

- для ПП

от -40 до +125

б) относительная влажность воздуха, %, не более

- для СУП при температуре +20 °С

80

- для ПП при температуре +35 °С

95
