Номер по Госреестру СИ: 78708-20
78708-20 Трансформаторы напряжения
(4MT (4MT22))
Назначение средства измерений:
Трансформаторы напряжения 4MT (4MT22) (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения 4MT (4MT22)
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
- трансформатор напряжения измерительный лабораторный серии НЛЛ-10
(регистрационный номер в Федеральном информационном фонде 46942-10);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Изготовитель
Фирма «Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H», АвстрияАдрес: A-2340, Modling, Beethovengasse 43-45
Телефон: +43 2236 409 485
Факс: +43 2236 409 322
Заявитель
Общество с ограниченной ответственностью «Инженерный центр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-сайт: www.ackye.ru
E-mail: eaudit@ackye.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-caftr: www.rostest.ru
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения однополюсные изолированные литые. Изоляция выполнена из эпоксидного компаунда. Металлический корпус трансформаторов напряжения обеспечивает безопасность при прикосновении. На корпусе расположены элементы крепления и разъёмные соединения для подключения первичной и вторичных цепей.
Трансформаторы напряжения используются в составе комплектных распределительных устройств (КРУ), выпускаемых фирмой SIEMENS.
Трансформаторы напряжения не требуют технического обслуживания

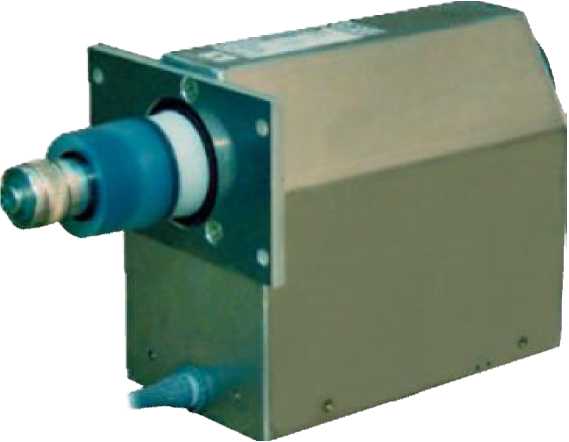

Общий вид средства измерений приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Пломбирование трансформаторов напряжения не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Значение для заводских номеров | |
Наименование характеристики |
11/11994 05, 11/11994 06, 11/11994 07, 11/11994 09, 11/11994 11, 11/11994 12 |
Номинальное напряжение первичной обмотки и1ном, кВ |
10/\3 ' |
Номинальное напряжение вторичной обмотки и2ном, В |
100/\3 |
Номинальная частота £ном, Гц |
50 |
Класс точности основной вторичной обмотки |
0,5 |
Номинальная мощность основной вторичной обмотки, В^А |
30 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +40 |
