Сведения о средстве измерений: 58451-14 Трансформаторы напряжения

Номер по Госреестру СИ: 58451-14
58451-14 Трансформаторы напряжения
(4MR12 ZEK)

Назначение средства измерений:
Трансформаторы напряжения 4MR12 ZEK (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.

сертификация программного обеспечения

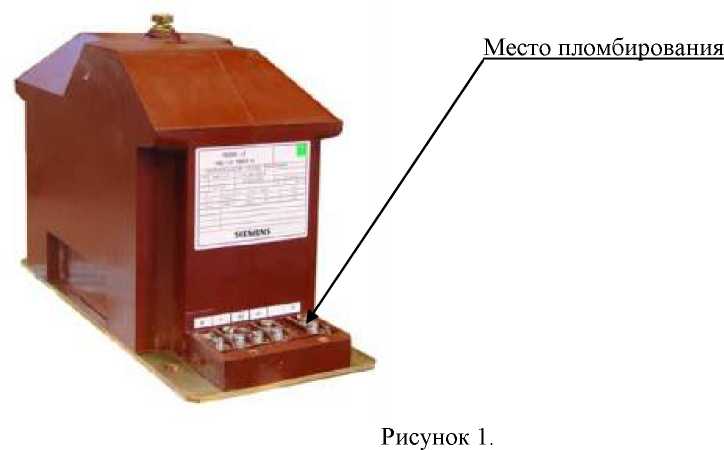

Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 149085
ID в реестре СИ - 371485
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.

Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.

Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.

Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".

В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.

Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Трансформаторы напряжения (4MR12 ZEK)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
37750-08
21.11.2022
Трансформаторы тока, VIS WI
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
39750-08
21.11.2022
Трансформаторы тока, CT24
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
4 года
40355-09
28.01.2024
Трансформаторы напряжения измерительные, VGM
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
44087-10
27.01.2025
Трансформаторы напряжения измерительные, 4MT (4MU)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
44088-10
23.03.2020
Трансформаторы напряжения измерительные, 4MR (EGS)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
44089-10
23.03.2020
Трансформаторы тока измерительные, 4MC
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
44090-10
23.03.2020
Трансформаторы тока измерительные, 4MA, 4MB (SGS, SGM)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
44092-10
27.01.2025
Трансформаторы тока измерительные, 4MD
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
46006-10
27.01.2025
Трансформаторы тока измерительные, PRK(CGT)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
46007-10
27.01.2025
Трансформаторы тока измерительные, GAR
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
46012-10
27.01.2025
Трансформаторы напряжения измерительные, EY…WS
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
52435-13
21.11.2022
Трансформаторы тока, GAM/GAE/K/4MC
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
52436-13
21.11.2022
Трансформаторы тока, ELK/VIS
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
52588-13
21.11.2022
Трансформаторы напряжения, EGS, EGG
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
52590-13
21.11.2022
Трансформаторы тока, GAR3
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
52591-13
21.11.2022
Трансформаторы тока, GAR10, GAR20
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
53244-13

Трансформаторы напряжения, 4MT32 XC
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
57799-14

Трансформаторы тока, SGS10/2
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
4 года
58451-14

Трансформаторы напряжения, 4MR12 ZEK
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
4 года
69156-17

Трансформаторы тока, VIS WI
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
72903-18
26.10.2024
Трансформаторы тока, 4MС4
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
76584-19
18.11.2024
Трансформаторы тока, VIS WI
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
44090-20
30.01.2025
Трансформаторы тока измерительные, 4МA, 4MB (SGS, SGM)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
44090-20
30.01.2025
Трансформаторы тока измерительные, 4МA, 4MB (SGS, SGM)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
44088-20
30.01.2025
Трансформаторы напряжения, 4MR/EGS/EGG
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
52435-20
24.03.2025
Трансформаторы тока, GAM/GAE/K/4MC
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
39749-20
24.03.2025
Трансформаторы тока, СТ12
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
39749-08
21.11.2022
Трансформаторы тока, CT12
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
4 года; с 10.04.2020 - 8 лет
78708-20

Трансформаторы напряжения, 4MT (4MT22)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
4 года
81617-21

Трансформаторы напряжения, 4MT (4MT22)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
4 года
92139-24

Трансформаторы тока, VIS WI
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
4 года

Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр (задается фильтром).

В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
   - MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
   - MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
   - год - период анализа данных в годах (от 2010 до н.д.).

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения (4MR12 ZEK)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Трансформаторы напряжения (4MR12 ZEK)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Сведений нет.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения 4MR12 ZEK

ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».

Техническая документация фирмы изготовителя.

Поверка

Поверка

осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки: делитель напряжения ДН-220пт (пределы допускаемой основной погрешности по напряжению ±0,1 %); прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т» (пределы допускаемой основной погрешности по напряжению ± 0,1 %).


Изготовитель

Фирма «Dr. Tech. Josef ZELISKO Fabrik fur Elektrotechnik und Maschinenbau GmbH», Австрия. Адрес: Postfach 97, Beethovengasse 43-45, A-2340 Modling, Austria.

Заявитель


ООО «Сименс», г. Москва.
Адрес: 115184, г. Москва, ул. Большая Татарская, д.9.
Тел.: (495) 737-24-13
Факс: (495) 737-23-85
Сайт: www.ptd.siemens.ru

Испытательный центр


Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru

Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения 4MR12 ZEK относятся к классу масштабных преобразователей.

Трансформаторы напряжения 4MR12 ZEK являются однофазными, заземляемыми, с литой изоляцией, с одним изолированным выводом первичной обмотки и двумя вторичными обмотками.

На выступе основания трансформаторов размещены выводы основной и дополнительной вторичных обмоток. Для закрепления в ячейке комплектного распределительного устройства на подошве корпуса трансформаторов предусмотрены отверстия под болты. Внешний вид трансформаторов напряжения 4MR12 ZEK представлен на рисунке 1.

Внешний вид. Трансформаторы напряжения (4MR12 ZEK), http://oei-analitika.ru


Таблица 1 - Комплектность трансформаторов напряжения 4MR12 ZEK

№ п/п

Наименование изделия

Количество

1

Трансформатор напряжения 4MR12 ZEK

Зав. №№ 13/02905 01, 13/02905 02, 13/02905 03, 13/02905 04, 13/02905 05, 13/02905 06.

6 шт.

2

Паспорт

1 экз.


Характеристики

Значение

Наибольшее рабочее напряжение, кВ

10

Номинальное напряжение первичной обмотки UHOM, кВ

10/^3

Номинальные напряжения:

- основной вторичной обмотки, В

100/^3;

Характеристики

Значение

- дополнительной вторичной обмотки, В

100/3

Класс точности / нагрузка, ВА - основной вторичной обмотки

0,5/10

- дополнительной вторичной обмотки

3Р/50

Номинальная частота, Гц

50 ± 0,5

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У3.1

Масса, не более, кг

65

Габаритные размеры (длинахширинахвысота), не более, мм

490x250 х 385
