Сведения о средстве измерений: 39749-08 Трансформаторы тока

Номер по Госреестру СИ: 39749-08
39749-08 Трансформаторы тока
(CT12)

Назначение средства измерений:
Трансформаторы тока СТ12 предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 27.05.2020
Срок свидетельства - 21.11.2022
Номер записи - 176913
ID в реестре СИ - 1231355
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года; с 10.04.2020 - 8 лет
Наличие периодической поверки - Да

Модификации СИ

СТ12/2500, СТ12/1000, Нет модификации, нет данных , исполнение CT12H, Без модификации, АВВ СТ12.2500, CT12, 60490-15,

Производитель

Изготовитель - Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 355
Выдано извещений - 0
Кол-во периодических поверок - 39
Кол-во средств измерений - 40
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2008
МПИ по поверкам - 1462 дн.

Наличие аналогов СИ: Трансформаторы тока (CT12)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
37750-08
21.11.2022
Трансформаторы тока, VIS WI
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
39750-08
21.11.2022
Трансформаторы тока, CT24
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
4 года
40355-09
28.01.2024
Трансформаторы напряжения измерительные, VGM
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
44087-10
27.01.2025
Трансформаторы напряжения измерительные, 4MT (4MU)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
44088-10
23.03.2020
Трансформаторы напряжения измерительные, 4MR (EGS)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
44089-10
23.03.2020
Трансформаторы тока измерительные, 4MC
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
44090-10
23.03.2020
Трансформаторы тока измерительные, 4MA, 4MB (SGS, SGM)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
44092-10
27.01.2025
Трансформаторы тока измерительные, 4MD
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
46006-10
27.01.2025
Трансформаторы тока измерительные, PRK(CGT)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
46007-10
27.01.2025
Трансформаторы тока измерительные, GAR
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
46012-10
27.01.2025
Трансформаторы напряжения измерительные, EY…WS
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
52435-13
21.11.2022
Трансформаторы тока, GAM/GAE/K/4MC
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
52436-13
21.11.2022
Трансформаторы тока, ELK/VIS
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
52588-13
21.11.2022
Трансформаторы напряжения, EGS, EGG
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
52590-13
21.11.2022
Трансформаторы тока, GAR3
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
52591-13
21.11.2022
Трансформаторы тока, GAR10, GAR20
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
53244-13

Трансформаторы напряжения, 4MT32 XC
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
57799-14

Трансформаторы тока, SGS10/2
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
4 года
58451-14

Трансформаторы напряжения, 4MR12 ZEK
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
4 года
69156-17

Трансформаторы тока, VIS WI
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
72903-18
26.10.2024
Трансформаторы тока, 4MС4
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
76584-19
18.11.2024
Трансформаторы тока, VIS WI
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
44090-20
30.01.2025
Трансформаторы тока измерительные, 4МA, 4MB (SGS, SGM)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
44090-20
30.01.2025
Трансформаторы тока измерительные, 4МA, 4MB (SGS, SGM)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
44088-20
30.01.2025
Трансформаторы напряжения, 4MR/EGS/EGG
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
52435-20
24.03.2025
Трансформаторы тока, GAM/GAE/K/4MC
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
39749-20
24.03.2025
Трансформаторы тока, СТ12
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
39749-08
21.11.2022
Трансформаторы тока, CT12
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
4 года; с 10.04.2020 - 8 лет
78708-20

Трансформаторы напряжения, 4MT (4MT22)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
4 года
81617-21

Трансформаторы напряжения, 4MT (4MT22)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
4 года
92139-24

Трансформаторы тока, VIS WI
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
4 года

Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.

Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.

При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.

В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:

  • максимальное количество поверок за месяц
  • среднее количество поверок в месяц и в год
  • период наполнения базы в месяцах и годах

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля

  • дата
  • общее количество поверок
  • кол-во периодических поверок
  • кол-во извещений о непригодности

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (CT12)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ
(RA.RU.320038)
  • исполнение CT12H
  • 1 1 0 0 1 1 0
    ФБУ "УЛЬЯНОВСКИЙ ЦСМ"
    (RA.RU.311219)
    РСТ
  • Нет модификации
  • 2 0 2 0 2 0 2
    Орехово-Зуевский филиал ФБУ «ЦСМ Московской области»
    (RA.RU.311310)
    РСТ
  • нет данных
  • 42 0 0 0 0 0 0
    ФБУ «Калужский ЦСМ»
    (RA.RU.311265)
    РСТ
  • нет данных
  • 207 0 0 0 0 0 0
    АО "ОЭК"
    (РОСС RU.0001.310310)
  • АВВ СТ12.2500
  • 6 0 6 0 6 0 6
    ФГУП "ВНИИМ им. Д.И. Менделеева"
    (RA.RU.311541)
  • нет данных
  • 12 0 0 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • 60490-15
  • Без модификации
  • 25 0 25 0 0 0 0
    ФБУ «Воронежский ЦСМ»
    (RA.RU.311467)
    РСТ
  • нет данных
  • 6 0 0 0 0 0 0
    ООО "МЦМО"
    (РОСС RU.0001.310255)
  • СТ12/2500
  • 6 0 0 0 0 0 0
    ООО "ЭНЕРТЕСТ"
    (RA.RU.311723)
  • СТ12/1000
  • 6 0 6 0 6 0 6
    ФБУ «ЦСМ Московской области»
    (RA.RU.311341)
    РСТ
  • нет данных
  • CT12
  • 36 0 0 0 0 0 0
    ФБУ «Хабаровский ЦСМ»
    (RA.RU.311273)
    РСТ
  • нет данных
  • 6 0 0 0 0 0 0

    Стоимость поверки Трансформаторы тока (CT12)

    Организация, регион Стоимость, руб Средняя стоимость
    Коломенский филиал ФБУ Ростест-Москва
    Московская область
    3539 3224
    Клинский филиал ФБУ Ростест-Москва
    Московская область
    3539 3224
    Сергиево-Посадский филиал ФБУ Ростест-Москва
    Московская область
    3539 3224
    Серпуховский филиал ФБУ Ростест-Москва
    Московская область
    3539 3224
    Менделеевский филиал ФБУ Ростест-Москва
    Московская область
    3539 3224

    Программное обеспечение

    отсутствует.

    Лист № 2 Всего листов 3

    Знак утверждения типа

    Знак утверждения типа

    наносится на эксплуатационную документацию типографским способом и на шильдик трансформатора методом наклейки.


    Сведения о методиках измерений


    Нормативные и технические документы

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.217-2003 «ГСИ Трансформаторы тока. Методика поверки».

    Основные средства поверки:

    - трансформатор тока измерительный лабораторный ТТИ-5000.5 регистрационный номер в Федеральном информационном фонде 27007-04;

    - прибор сравнения КНТ -05, регистрационный номер в Федеральном информационном фонде 37854-08;

    - магазин нагрузок МР 3027, регистрационный номер в Федеральном информационном фонде 34915-07.

    Допускается применение аналогичных средств поверки, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

    Знак поверки наносится в виде наклейки с оттиском клейма поверителя на корпус трансформатора, как показано на рисунке 1.


    Изготовитель


    Фирма «Dr. techn. JOSEF ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H.», Австрия
    Адрес: Postfach 97, Beethovengasse, 43 - 45, A-2340, Modling, Austria
    Телефон/факс: +43 2236 409-2485/+43 2236 409-2322
    E-mail: michael.steiner@knorr-bremse.com

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
    Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
    Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
    Web-caftr: www.vniim.ru

    Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    Трансформаторы тока СТ12 являются опорными трансформаторами внутренней установки с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функцию изолятора и несущей конструкции. Трансформаторы тока СТ 12 выпускаются в исполнениях СТ 12, СТ12Н, СТ121 и СТ12К, отличающихся значениями номинальных первичных токов, габаритными и установочными размерами и массой. Климатическое исполнение соответствует УХЛ, категория размещения 3.1 ГОСТ 15150-69.

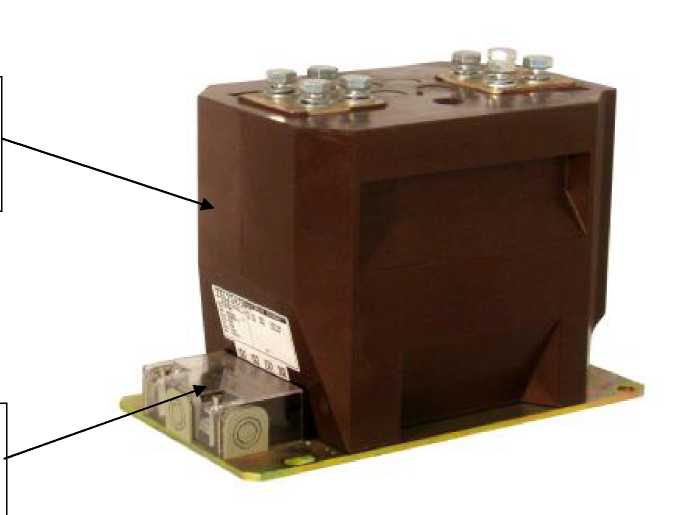

    Общий вид трансформаторов тока СТ12 и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.

    Место нанесения знака поверки

    Место пломбирования

    Внешний вид. Трансформаторы тока (CT12), http://oei-analitika.ru

    Рисунок 1 - Общий вид трансформаторов тока СТ 12


    Таблица 3 - Комплектность трансформаторов тока СТ 12

    Наименование

    Обозначение

    Количество

    Трансформатор тока

    СТ12

    1 шт.

    Паспорт

    Трансформатор тока СТ12

    1 экз.


    Таблица 1 - Метрологические документы

    Наименование характеристики

    Значение

    Примечание

    Номинальное напряжение, кВ

    12

    Количество вторичных обмоток

    от 1 до 4

    Номинальный первичный ток (Iih), А

    от 5 до 4000

    Номинальный вторичный ток (1), А

    1; 5

    Номинальная вторичная нагрузка с коэффициентом мощности cosф2=0.8, В^А

    от 1 до 100

    100 1В А по заказу. Соотношения классов точности и номинальных нагрузок указано в паспорте и на табличке каждого трансформатора PX - по ГОСТ Р

    МЭК 61869-2-2015, п.п. 5.6.202.4

    Классы точности трансформатора или вторичной обмотки:

    • - для измерений, для учета

    • - для измерений и защиты

    0,2; 0,2S; 0,5; 0,5S; 1; 3 5Р; 10Р; РХ

    Номинальная предельная кратность вторичных обмоток для защиты

    от 5 до 100

    Номинальный коэффициент безопасности приборов вторичных обмоток для измерений

    от 5 до 20

    В зависимости от исполнения

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Средний срок службы, лет

    25

    Средняя наработка на отказ, ч

    260000

    Ток односекундной термической стойкости I1T, кА

    100 I1H

    Ток электродинамической стойкости 1д, кА

    2,5 1

    Габаритные размеры, мм

    • - длина

    • - ширина

    • - высота

    от 330 до 448

    от 148 до 178

    от 200 до 220

    Масса трансформатора, кг

    от 23 до 38


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
