Номер по Госреестру СИ: 44088-20
44088-20 Трансформаторы напряжения
(4MR/EGS/EGG)
Назначение средства измерений:
Трансформаторы напряжения 4MR/EGS/EGG являются масштабными преобразователями напряжения и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного тока.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию типографским способом и на шильдик трансформатора методом наклейки.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 «ГСИ Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
- преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ (модели ПВЕ-10 и ПВЕ-35), регистрационный номер в Федеральном информационном фонде №32575-11;
-
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т», регистрационный номер в Федеральном информационном фонде 31953-06;
-
- магазин нагрузок МР 3025, регистрационный номер в Федеральном информационном фонде 22808-07
Допускается применение аналогичных средств поверки, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в виде наклейки с оттиском клейма поверителя на корпус трансформатора, как показано на рисунке 1.
Изготовитель
Фирма «Dr. techn. JOSEF ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H.», Чешская Республика
Адрес: CZ-534 01 Holice. Vysokomytska 1104
Телефон: 0043/2236/409-2118
E-mail: Miroslav.Dedek@knorr-bremse.com
Заявитель
Фирма «Dr. techn. JOSEF ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H.», Австрия
Адрес: Postfach 97, Beethovengasse, 43 - 45, A-2340, Modling, Austria
Телефон/факс: +43 2236 409-2485/+43 2236 409-2322
E-mail: michael.steiner@knorr-bremse.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения 4MR/EGS/EGG - это преобразователи индуктивного типа, однофазные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется. Первичные и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию. Трансформаторы данного типа имеют до трех вторичных обмоток - одну или две измерительные и одну дополнительную. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. На основании трансформатора имеется клемма для заземления с винтом М8. Клеммная коробка вторичных выводов снабжена изолированной крышкой.
Трансформаторы напряжения 4MR/EGS/EGG изготавливаются в трех базовых модификациях: 4МR12(EGS10;20;30/EGG10); 4MR24(EGS10;20;30/EGG10);
4MR36(EGS10;20;30/EGG10), отличающихся значениями номинальных первичных напряжений, расположением элементов крепления, длиной высоковольтного штекера и зажимами вторичных обмоток, величиной допускаемых нагрузок вторичных обмоток, габаритами и весовыми характеристиками.
Трансформаторы 4MR/EGS/EGG предназначены для работы в составе комплектных распределительных устройств (КРУ).
Общий вид трансформаторов напряжения 4MR/EGS/EGG и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.

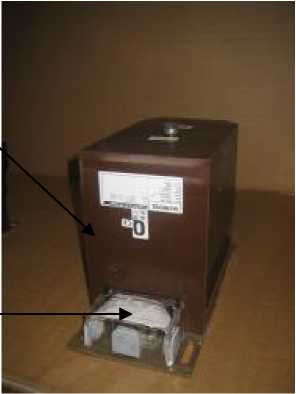

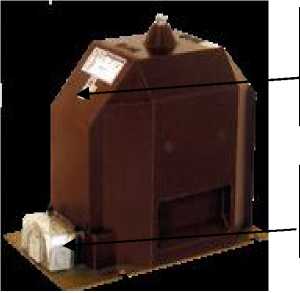

Рисунок 1 - Общий вид трансформаторов 4MR/EGS/EGG
Место нанесения знака поверки
Место пломбиро -вания
Место нанесения знака поверки
Место пломбирования
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристика |
Значение |
Примечания |
Наибольшее рабочее напряжение, кВ |
1,2 (ин) | |
Частота переменного напряжения, Гц |
50 или 60 | |
Номинальное напряжение первичной обмотки (ин), кВ |
от 2/\3 до 12/^3 от 2/\3 до 24/\3 от 2/\3 до 36/^3 |
Для модификаций: 4MR12(EGS10;EGG10) 4MR24(EGS20;EGG20) 4MR36(EGS30) |
Количество вторичных обмоток |
3 | |
Номинальное напряжение вторичных обмоток (и2н), В:
|
100; 100/^3;100/3 110; 110/^3; 110/3 120; 120/\3; 120/3 |
(В зависимости от заказа) |
Классы точности измерительных обмоток в зависимости от номинальной вторичной нагрузки |
0,2; 0,5 1,0 |
Нагрузка, В •А: от 1 до 100 от 1 до 300 |
Класс точности обмотки защиты |
3Р; 6Р |
от 1 до 300 ВА |
Предельная мощность трансформатора, В^А |
800 | |
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ3.1 и УХЛ3 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Средний срок службы, лет |
25 |
Средняя наработка на отказ, ч |
260000 |
Габаритные размеры, мм, не более: | |
- длина |
490 |
- ширина |
260 |
- высота |
390 |
Масса трансформатора, кг, не более |
70 |
