57799-14 Трансформаторы тока
(SGS10/2)
Назначение средства измерений:
Трансформаторы тока SGS10/2 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств
Внешний вид.
Трансформаторы тока

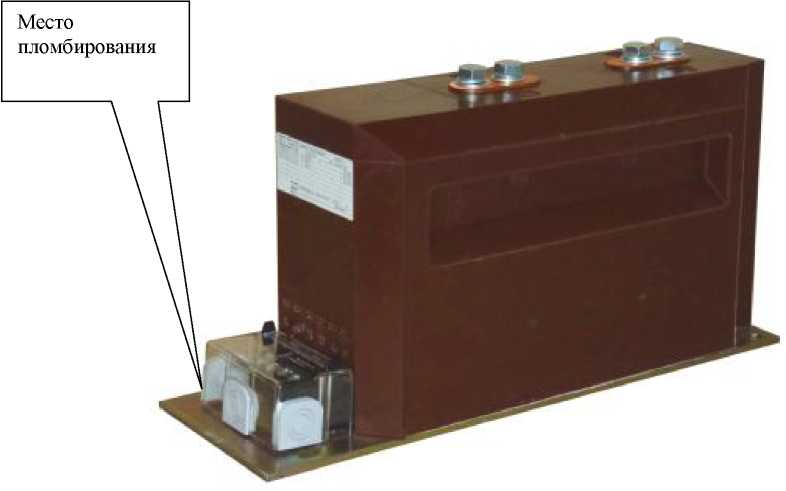

Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведений нет.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока SGS10/2
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
Техническая документация фирмы изготовителя.
Поверка
Поверкаосуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от 2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03 •А) %, ±
Лист № 3 Всего листов 3 (0,1 ± 0,05^А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %).
Изготовитель
Фирма «Dr. Tech. Josef ZELISKO Fabrik fur Elektrotechnik und Maschinenbau GmbH» , Австрия.
Адрес: Postfach 97, Beethovengasse 43-45, A-2340 Modling, Austria.
Заявитель
ООО «Сименс», г. Москва.
Адрес: 115184, г. Москва, ул. Большая Татарская, д.9.
Тел.: (495) 737-24-13
Факс: (495) 737-23-85
Сайт: www.ptd.siemens.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы тока SGS10/2 по принципу конструкции -опорные с литой изоляцией выполненной из эпоксидного компаунда. Имеют три вторичных обмотки, одну для измерений и учета и две для защиты.. С одним коэффициентом трансформации. При установке помещаются в ячейку комплектного распределительного устройства.
Первичные и вторичные обмотки залиты компаундом, который обеспечивает основную изоляцию и формирует корпус трансформатора. Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для болтов М12. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформатора на узкой боковой стенке. Крышка, закрывающая зажимы, пломбируется для исключения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Лист № 2 Всего листов 3аблица 1 -
Наименование характеристики |
Значение |
Номинальное напряжение ином, кВ |
10 |
Наибольшее рабочее напряжение, кВ |
12 |
Номинальное значение силы первичного тока, А |
2000; 150 |
Номинальное значение силы вторичного тока, А |
5 |
Номинальная частота переменного тока, Гц |
50 |
Класс точности вторичной обмотки для измерений и учета |
0,5S |
Класс точности вторичной обмотки для защиты |
5Р |
Номинальная вторичная нагрузка обмоток для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В^А |
5 |
Номинальная вторичная нагрузка вторичных обмоток для защиты с коэффициентом мощности cos ф2 = 0,8, В^А |
10 |
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более |
5 |
Номинальная предельная кратность вторичных обмоток для защиты, не менее |
20 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У3 |
Габаритные размеры, мм, (длинахширинахвысота) |
455х148х220 |
Масса трансформатора, не более, кг |
30 |
