Сведения о средстве измерений: 44092-10 Трансформаторы тока измерительные

Номер по Госреестру СИ: 44092-10
44092-10 Трансформаторы тока измерительные
(4MD)

Назначение средства измерений:
Трансформаторы тока измерительные 4МО предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного тока частоты 50 Гц.

сертификация программного обеспечения

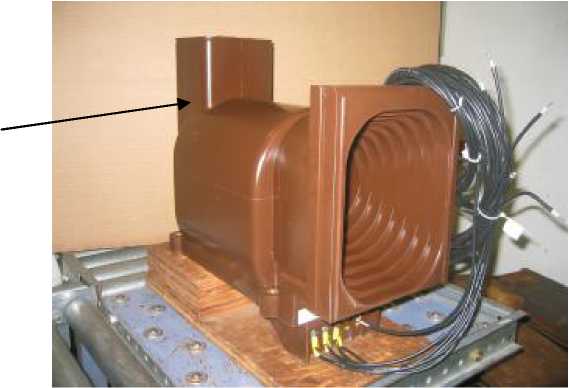

Внешний вид. Трансформаторы тока измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 27.01.2025
Номер записи -
ID в реестре СИ - 354903
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да

Модификации СИ

Без модификации,

Производитель

Изготовитель - Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - V_27 Дерево связей организации за 6 месяцев

Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).

В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.

Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.

Приказы РСТ, где упоминается данный тип СИ

№288 от 2016.03.21 О продлении срока действия свидетельств об утверждении типа средств измерений

№340 от 2015.03.23 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 46006-10 - 44089-10)

№94 от 2020.01.27 О продлении срока действия свидетельств об утверждении типа средств измерений 29 шт

Наличие аналогов СИ: Трансформаторы тока измерительные (4MD)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
37750-08
21.11.2022
 Трансформаторы тока, VIS WI
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
8 лет
39750-08
21.11.2022
 Трансформаторы тока, CT24
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
4 года
40355-09
28.01.2024
 Трансформаторы напряжения измерительные, VGM
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
8 лет
44087-10
27.01.2025
 Трансформаторы напряжения измерительные, 4MT (4MU)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
МП 		8 лет
44088-10
23.03.2020
 Трансформаторы напряжения измерительные, 4MR (EGS)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
8 лет
44089-10
23.03.2020
 Трансформаторы тока измерительные, 4MC
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
8 лет
44090-10
23.03.2020
 Трансформаторы тока измерительные, 4MA, 4MB (SGS, SGM)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
8 лет
44092-10
27.01.2025
 Трансформаторы тока измерительные, 4MD
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
8 лет
46006-10
27.01.2025
 Трансформаторы тока измерительные, PRK(CGT)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
8 лет
46007-10
27.01.2025
 Трансформаторы тока измерительные, GAR
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
8 лет
46012-10
27.01.2025
 Трансформаторы напряжения измерительные, EY…WS
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
8 лет
52435-13
21.11.2022
 Трансформаторы тока, GAM/GAE/K/4MC
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
8 лет
52436-13
21.11.2022
 Трансформаторы тока, ELK/VIS
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
8 лет
52588-13
21.11.2022
 Трансформаторы напряжения, EGS, EGG
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
8 лет
52590-13
21.11.2022
 Трансформаторы тока, GAR3
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
8 лет
52591-13
21.11.2022
 Трансформаторы тока, GAR10, GAR20
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
8 лет
53244-13

 Трансформаторы напряжения, 4MT32 XC
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
8 лет
57799-14

 Трансформаторы тока, SGS10/2
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
4 года
58451-14

 Трансформаторы напряжения, 4MR12 ZEK
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
4 года
69156-17

 Трансформаторы тока, VIS WI
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
8 лет
72903-18
26.10.2024
 Трансформаторы тока, 4MС4
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
МП 		8 лет
76584-19
18.11.2024
 Трансформаторы тока, VIS WI
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
МП 		8 лет
44090-20
30.01.2025
 Трансформаторы тока измерительные, 4МA, 4MB (SGS, SGM)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
МП 		8 лет
44090-20
30.01.2025
 Трансформаторы тока измерительные, 4МA, 4MB (SGS, SGM)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
МП 		8 лет
44088-20
30.01.2025
 Трансформаторы напряжения, 4MR/EGS/EGG
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
МП 		8 лет
52435-20
24.03.2025
 Трансформаторы тока, GAM/GAE/K/4MC
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
МП 		8 лет
39749-20
24.03.2025
 Трансформаторы тока, СТ12
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
МП 		8 лет
39749-08
21.11.2022
 Трансформаторы тока, CT12
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
4 года; с 10.04.2020 - 8 лет
78708-20

 Трансформаторы напряжения, 4MT (4MT22)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
МП 		4 года
81617-21

 Трансформаторы напряжения, 4MT (4MT22)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
МП 		4 года
92139-24

 Трансформаторы тока, VIS WI
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) 		ОТ
МП 		4 года
Отчет - MV_8 Проверить как часто используется эталон: первичные эталоны, средства измерений в качестве эталонов, эталоны единиц величин

Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока измерительные (4MD)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)		 РСТ
  • Без модификации
    		•  6 0 6 0 6 0 6

    Стоимость поверки Трансформаторы тока измерительные (4MD)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на эксплуатационную документацию типографским способом и на шильдик трансформатора методом наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Отсутствуют


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к     трансформаторам тока измерительным 4MD

    ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.

    ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.

    МЭК 60044-1 - 2003 Трансформаторы измерительные. Часть 1. Трансформаторы тока. Техническая документация фирмы-изготовителя.

    Поверка

    Поверка

    осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:

    • - эталонный трансформатор И512, класс точности 0,05 (0,5 - 3000)А, 1 и 5 А (Госреестр №1632-62);

    • - прибор сравнения КТ-01, погрешность (0,001 : 1,0)%, (0,1 : 20) мин (Госреестр №18287-99).


    Изготовитель

    Фирма Dr. techn. JOSEF ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H.
    (Австрия)
    Адрес: A-2340, Modling, Beethovengasse 43 -45
    Телефон : +43 2236 409 485
    Факс :   +43 2236 409 322

    Испытательный центр

    ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
    Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел./факс 251-76-01/113-01-14, e-mail: info@vniim.ru

    Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем.

    Трансформаторы 4МЮ выполнены на тороидальных сердечниках из материалов с высокой магнитной проницаемостью и симметричным распределением обмоток. Сердечники трансформаторов покрыты изоляционным материалом на основе эпоксидного компаунда, образующим корпус трансформатора.

    Трансформаторы тока 4MD выпускаются в трех базовых исполнениях: 4MD1, 4MD6 и 4MD7, отличающихся значениями номинальных первичных токов, габаритными размерами и массой. Обозначения каждого из исполнений трансформаторов в документах на поставку и эксплуатационных документах могут содержать до 4-х цифровых символов, после указанных в настоящем описании типа, относящихся к конструктивным особенностям вводов и выводов, к установочным размерам и видам КРУ фирмы SIEMENS, для которых они предназначены

    Климатическое исполнение соответствует УХЛ, категория размещения 3.1 ГОСТ 15150-69.

    Общий вид трансформаторов тока измерительных 4МО представлен на рисунке 1. Клеймение трансформаторов после поверки осуществляется в виде наклейки на стенку корпуса.

    Внешний вид. Трансформаторы тока измерительные (4MD), http://oei-analitika.ru

    Рисунок 1


    1 шт .;

    1 экз.

    1 Трансформатор тока

    2 Паспорт


    Основные метрологические и технические характеристики трансформаторов тока измерительных 4MD приведены в таблице 1.

    Таблица 1

    Характеристика

    Значение

    Примечание

    Количество вторичных обмоток

    1 - 4

    Номинальный первичный ток (1щ), А

    10 - 4000

    Номинальный вторичный ток (12Н), А

    1 или 5

    Номинальная вторичная нагрузка (cosф=0.8), ВА

    0,1 - 60

    Соотношения классов точности и номинальных нагрузок указано в паспорте каждого трансформатора

    PX - по МЭК 60044-1 -2003, пп. 2.3.11; 14.

    Номинальные классы точности:

    • - измерительных обмоток

    • - обмоток для защиты

    0,2S; 0,2; 0,5S; 0,5; 1,0; 3,0

    5Р; 10Р; PX

    Номинальная предельная кратность тока вторичной обмотки (для защиты) не менее

    10 - 60

    В зависимости от заказа

    Номинальный коэффициент безопасности вторичной обмотки для измерения не более

    5

    10

    Для 11н менее 100 А

    Ток термической стойкости Iit, кА/с

    50 /3

    Допускаемый длительный ток термической стойкости (1 -2) 11н. (указано в паспорте каждого трансформатора)

    Ток динамической стойкости 1д, кА

    2,5 I1t

    Уровень изоляции, кВ

    12

    24

    4MD1; 4MD6

    4MD7

    Средний срок службы, лет

    25

    Габаритные размеры, Длина, мм; Ширина, мм;

    Высота, мм.

    430 - 480

    140 - 210

    220 - 450

    В зависимости от исполнения.

    Масса трансформатора, кг

    20 - 65

    В зависимости от исполнения.
