Номер по Госреестру СИ: 39749-20
39749-20 Трансформаторы тока
(СТ12)
Назначение средства измерений:
Трансформаторы тока СТ12 предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 27.04.2020
Срок свидетельства - 24.03.2025
Номер записи - 176602
ID в реестре СИ - 1178104
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№724 от 2020.04.10 ПРИКАЗ. О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ Трансформаторы тока СТ12
№2566 от 2017.11.21 О продлении срока действия свидетельств об утверждении типа средств измерений
№603 от 2020.03.24 Об утверждении типов средств измерения
№237 от 2021.03.05 Об утверждении типа средств измерений
Наличие аналогов СИ: Трансформаторы тока (СТ12)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
37750-08 21.11.2022 |
Трансформаторы тока, VIS WI Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
39750-08 21.11.2022 |
Трансформаторы тока, CT24 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
4 года |
|
40355-09 28.01.2024 |
Трансформаторы напряжения измерительные, VGM Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
44087-10 27.01.2025 |
Трансформаторы напряжения измерительные, 4MT (4MU) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
44088-10 23.03.2020 |
Трансформаторы напряжения измерительные, 4MR (EGS) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
44089-10 23.03.2020 |
Трансформаторы тока измерительные, 4MC Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
44090-10 23.03.2020 |
Трансформаторы тока измерительные, 4MA, 4MB (SGS, SGM) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
44092-10 27.01.2025 |
Трансформаторы тока измерительные, 4MD Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
46006-10 27.01.2025 |
Трансформаторы тока измерительные, PRK(CGT) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
46007-10 27.01.2025 |
Трансформаторы тока измерительные, GAR Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
46012-10 27.01.2025 |
Трансформаторы напряжения измерительные, EY…WS Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
52435-13 21.11.2022 |
Трансформаторы тока, GAM/GAE/K/4MC Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
52436-13 21.11.2022 |
Трансформаторы тока, ELK/VIS Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
52588-13 21.11.2022 |
Трансформаторы напряжения, EGS, EGG Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
52590-13 21.11.2022 |
Трансформаторы тока, GAR3 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
52591-13 21.11.2022 |
Трансформаторы тока, GAR10, GAR20 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
53244-13 |
Трансформаторы напряжения, 4MT32 XC Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
57799-14 |
Трансформаторы тока, SGS10/2 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
4 года |
|
58451-14 |
Трансформаторы напряжения, 4MR12 ZEK Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
4 года |
|
69156-17 |
Трансформаторы тока, VIS WI Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
8 лет |
|
72903-18 26.10.2024 |
Трансформаторы тока, 4MС4 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
76584-19 18.11.2024 |
Трансформаторы тока, VIS WI Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
44090-20 30.01.2025 |
Трансформаторы тока измерительные, 4МA, 4MB (SGS, SGM) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
44090-20 30.01.2025 |
Трансформаторы тока измерительные, 4МA, 4MB (SGS, SGM) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
44088-20 30.01.2025 |
Трансформаторы напряжения, 4MR/EGS/EGG Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
52435-20 24.03.2025 |
Трансформаторы тока, GAM/GAE/K/4MC Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
39749-20 24.03.2025 |
Трансформаторы тока, СТ12 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
8 лет |
|
39749-08 21.11.2022 |
Трансформаторы тока, CT12 Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ |
4 года; с 10.04.2020 - 8 лет |
|
78708-20 |
Трансформаторы напряжения, 4MT (4MT22) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
4 года |
|
81617-21 |
Трансформаторы напряжения, 4MT (4MT22) Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
4 года |
|
92139-24 |
Трансформаторы тока, VIS WI Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ ) |
ОТ МП |
4 года |
Кто поверяет Трансформаторы тока (СТ12)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы тока (СТ12)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 регистрационный номер в Федеральном информационном фонде 27007-04;
- прибор сравнения КНТ -05, регистрационный номер в Федеральном информационном фонде 37854-08;
- магазин нагрузок МР 3027, регистрационный номер в Федеральном информационном фонде 34915-07.
Допускается применение аналогичных средств поверки, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в виде наклейки с оттиском клейма поверителя на корпус трансформатора, как показано на рисунке 1.
Изготовитель
Фирма «Dr. techn. JOSEF ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H.», Чешская Республика
Адрес: CZ-534 01 Holice. Vysokomytska 1104
Телефон: 0043/2236/409-2118
E-mail: Miroslav.Dedek@knorr-bremse.com
Заявитель
Фирма «Dr. techn. JOSEF ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H.», Австрия
Адрес: Postfach 97, Beethovengasse, 43 - 45, A-2340, Modling, Austria
Телефон/факс: +43 2236 409-2485/+43 2236 409-2322
E-mail: michael.steiner@knorr-bremse.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока СТ12 являются опорными трансформаторами внутренней установки с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функцию изолятора и несущей конструкции. Трансформаторы тока СТ12 выпускаются в исполнениях СТ12, СТ12Н, СТ121 и СТ12К, отличающихся значениями номинальных первичных токов, габаритными и установочными размерами и массой. Климатическое исполнение соответствует УХЛ, категория размещения 3.1 ГОСТ 15150-69.

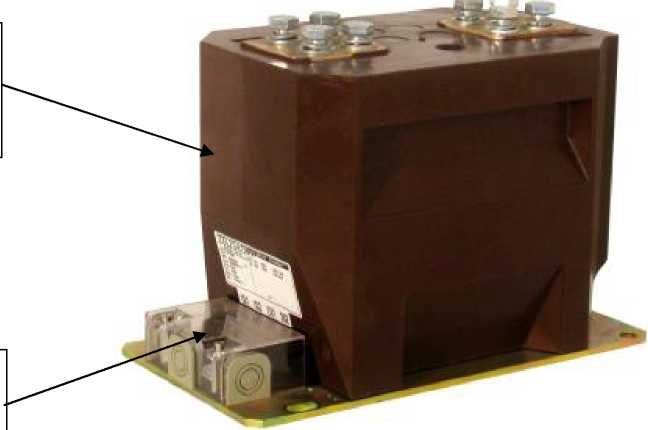

Общий вид трансформаторов тока СТ12 и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
Место нанесения знака поверки
Место пломбирования
Рисунок 1 - Общий вид трансформаторов тока СТ 12
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
Примечание |
|
Номинальное напряжение, кВ |
12 | |
|
Количество вторичных обмоток |
от 1 до 4 | |
|
Номинальный первичный ток (Iih), А |
от 5 до 4000 | |
|
Номинальный вторичный ток (12Н), А |
1; 5 | |
|
Номинальная вторичная нагрузка с коэффициентом мощности cosф2=0.8, В^А |
от 1 до 100 |
100 1В А по заказу. Соотношения классов точности и номинальных нагрузок указано в паспорте и на табличке каждого трансформатора PX - по ГОСТ Р МЭК 61869-2-2015, п.п. 5.6.202.4 |
|
Классы точности трансформатора или вторичной обмотки:
|
0,2; 0,2S; 0,5; 0,5S; 1; 3 5Р; 10Р; РХ | |
|
Номинальная предельная кратность вторичных обмоток для защиты |
от 5 до 100 | |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений |
от 5 до 20 |
В зависимости от исполнения |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
25 |
|
Средняя наработка на отказ, ч |
260000 |
|
Ток односекундной термической стойкости 11Т, кА |
100 I1h |
|
Ток электродинамической стойкости 1д, кА |
2,5 I1T |
|
Габаритные размеры, мм
|
от 330 до 448 от 148 до 178 от 200 до 220 |
|
Масса трансформатора, кг |
от 23 до 38 |
