Номер по Госреестру СИ: 52435-13
52435-13 Трансформаторы тока
(GAM/GAE/K/4MC)
Назначение средства измерений:
Трансформаторы тока GAM/GAE/КММС являются масштабными преобразователями тока, предназначенными для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного тока частоты 50 Гц и 60 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на корпус трансформатора в виде наклейки и на титульном листе паспорта типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 регистрационный номер в Федеральном информационном фонде 27007-04;
- прибор сравнения КНТ -05, регистрационный номер в Федеральном информационном фонде 37854-08;
- магазин нагрузок МР 3027, регистрационный номер в Федеральном информационном фонде 34915-07.
Допускается применение аналогичных средств поверки, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в виде наклейки с оттиском клейма поверителя на корпус трансформатора, как показано на рисунке 1.
Изготовитель
Фирма «Dr. techn. JOSEF ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H.», АвстрияАдрес: Postfach 97, Beethovengasse, 43 - 45, A-2340, Modling, Austria
Телефон/факс: +43 2236 409-2485/+43 2236 409-2322
E-mail: michael.steiner@knorr-bremse.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока GAM/GAE/КММС - это шинные трансформаторы внутренней установки, предназначенные для использования в составе комплектных распределительных устройств (КРУ) различного типа с уровнем напряжения до 24 кВ. Климатическое исполнение соответствует УХЛ, категория размещения 3.1 ГОСТ 15150-69.
Трансформаторы выполнены на тороидальных сердечниках из материалов с высокой магнитной проницаемостью и симметричным распределением обмоток. Геометрические параметры (внешний диаметр, диаметр окна и высота) определяются заказом в соответствии с параметрами КРУ.
Трансформаторы тока GAM/GAE/КММС отличаются значениями номинальных первичных токов, конструкцией корпуса, габаритными размерами и массой. Обозначения каждого из исполнений трансформаторов в документах на поставку и эксплуатационных документах могут содержать помимо буквенного обозначения (указанных в настоящем описании типа), так и до 4-х цифровых символов, относящихся к конструктивным особенностям вводов, к установочным размерам и видам КРУ, для которых они предназначены.

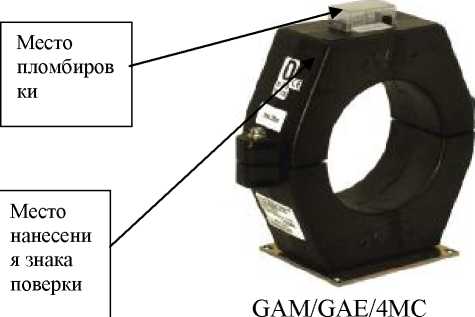

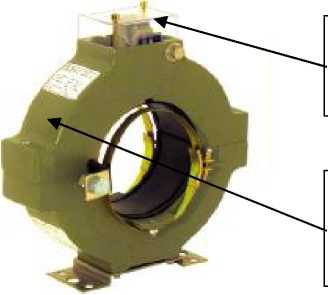

Общий вид трансформаторов тока GAM/GAE/КММС схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 1.
Рисунок 1 - Общий вид трансформаторов тока GAM/GAE/КММС.
Место пломбиров ки
Место нанесения знака поверки
K
Таблица 1 - Метрологические характе |
ристики | |
Наименование характеристики |
Значение |
Примечание |
Номинальное напряжение, кВ |
0,72 |
0,72 кВ при непосредственном контакте токоведущей шины с корпусом трансформатора |
Количество вторичных обмоток |
1 | |
Номинальный первичный ток (11Н), А |
от 30 до 10000 |
В зависимости от заказа |
Номинальный вторичный ток (12Н), А |
1 или 5 |
В зависимости от заказа |
Номинальная вторичная нагрузка с коэффициентом мощности cosф2=0.8, В^А |
от 1 до 100 |
Соотношения классов точности и номинальных нагрузок указано в паспорте каждого трансформатора PX - по ГОСТ Р МЭК 61869-2-2015, п.п. 5.6.202.4 |
Классы точности трансформатора или вторичной обмотки:
|
0,2; 0,2S; 0,5; 0,5S; 1,0; 3,0 5Р; 10Р; PX | |
Номинальная предельная кратность вторичных обмоток для защиты |
от 5 до 100 |
В зависимости от заказа |
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений |
от 5 до 20 |
В зависимости от заказа |
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ3.1 и УХЛ3 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Средний срок службы, лет |
25 |
Средняя наработка на отказ, ч |
260000 |
Ток термической стойкости 11Т, кА/с |
60 I1h min.; 300 кА max. |
Ток электродинамической стойкости 1д, кА |
2,5 I1t |
Габаритные размеры (диаметр х высота), мм, не более |
600х300 |
Масса трансформатора, кг, не более |
600 |
