Номер по Госреестру СИ: 40355-09
40355-09 Трансформаторы напряжения измерительные
(VGM)
Назначение средства измерений:
Трансформаторы напряжения измерительные VGM (далее трансформаторы VGM) являются масштабными преобразователями напряжения и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного напряжения частоты 50 Гц и напряжения < 36 кВ.
Внешний вид.

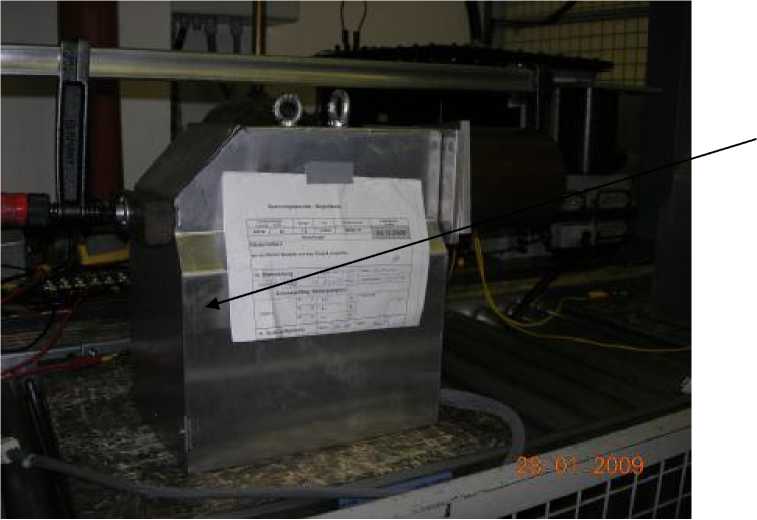

Трансформаторы напряжения измерительные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 28.01.2024
Номер записи -
ID в реестре СИ - 350479
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
нет данных, VGM36, VGM 36, VGM,
Производитель
Изготовитель - Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 45
Выдано извещений - 0
Кол-во периодических поверок - 17
Кол-во средств измерений - 11
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 25676 дн.
Приказы РСТ, где упоминается данный тип СИ
№2835 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений (17)
№118 от 2019.01.28 О продлении срока действия свидетельств об утверждении типа
№1770 от 2020.10.23 о внесении изменений в описание типа на Трансформаторы напряжения измерительные VGM
Наличие аналогов СИ: Трансформаторы напряжения измерительные (VGM)
