Сведения о средстве измерений: 53244-13 Трансформаторы напряжения

Номер по Госреестру СИ: 53244-13
53244-13 Трансформаторы напряжения
(4MT32 XC)

Назначение средства измерений:
Трансформаторы напряжения 4МТ32 ХС (далее по тексту - трансформаторы) предназначены для измерения высокого напряжения переменного тока промышленной частоты и передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты, автоматики, сигнализации и управления в составе комплектных распределительных устройств (КРУ).

сертификация программного обеспечения

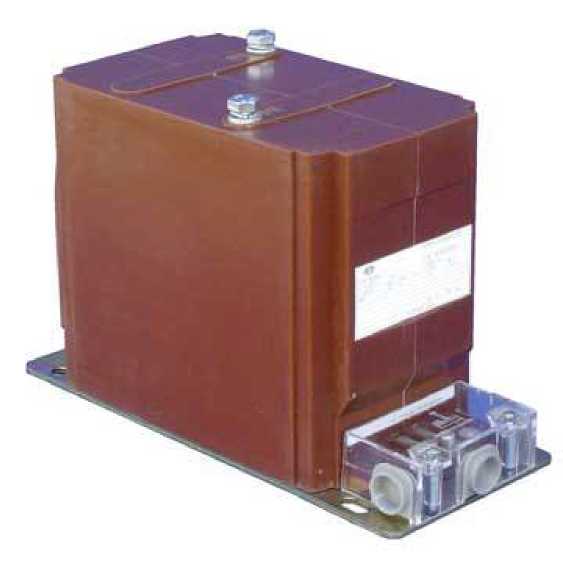

Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 143143
ID в реестре СИ - 365543
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да

Модификации СИ

4MT32 XC,

Производитель

Изготовитель - Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.

В сводной таблице приводится следующая информация:

  • Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
  • наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
  • наименование организации-производителя и страны производства
  • кол-во поверок
  • кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
  • величина интервала между поверками

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.

Наличие аналогов СИ: Трансформаторы напряжения (4MT32 XC)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
37750-08
21.11.2022
Трансформаторы тока, VIS WI
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
39750-08
21.11.2022
Трансформаторы тока, CT24
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
4 года
40355-09
28.01.2024
Трансформаторы напряжения измерительные, VGM
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
44087-10
27.01.2025
Трансформаторы напряжения измерительные, 4MT (4MU)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
44088-10
23.03.2020
Трансформаторы напряжения измерительные, 4MR (EGS)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
44089-10
23.03.2020
Трансформаторы тока измерительные, 4MC
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
44090-10
23.03.2020
Трансформаторы тока измерительные, 4MA, 4MB (SGS, SGM)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
44092-10
27.01.2025
Трансформаторы тока измерительные, 4MD
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
46006-10
27.01.2025
Трансформаторы тока измерительные, PRK(CGT)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
46007-10
27.01.2025
Трансформаторы тока измерительные, GAR
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
46012-10
27.01.2025
Трансформаторы напряжения измерительные, EY…WS
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
52435-13
21.11.2022
Трансформаторы тока, GAM/GAE/K/4MC
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
52436-13
21.11.2022
Трансформаторы тока, ELK/VIS
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
52588-13
21.11.2022
Трансформаторы напряжения, EGS, EGG
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
52590-13
21.11.2022
Трансформаторы тока, GAR3
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
52591-13
21.11.2022
Трансформаторы тока, GAR10, GAR20
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
53244-13

Трансформаторы напряжения, 4MT32 XC
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
57799-14

Трансформаторы тока, SGS10/2
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
4 года
58451-14

Трансформаторы напряжения, 4MR12 ZEK
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
4 года
69156-17

Трансформаторы тока, VIS WI
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
8 лет
72903-18
26.10.2024
Трансформаторы тока, 4MС4
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
76584-19
18.11.2024
Трансформаторы тока, VIS WI
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
44090-20
30.01.2025
Трансформаторы тока измерительные, 4МA, 4MB (SGS, SGM)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
44090-20
30.01.2025
Трансформаторы тока измерительные, 4МA, 4MB (SGS, SGM)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
44088-20
30.01.2025
Трансформаторы напряжения, 4MR/EGS/EGG
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
52435-20
24.03.2025
Трансформаторы тока, GAM/GAE/K/4MC
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
39749-20
24.03.2025
Трансформаторы тока, СТ12
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
8 лет
39749-08
21.11.2022
Трансформаторы тока, CT12
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
4 года; с 10.04.2020 - 8 лет
78708-20

Трансформаторы напряжения, 4MT (4MT22)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
4 года
81617-21

Трансформаторы напряжения, 4MT (4MT22)
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
4 года
92139-24

Трансформаторы тока, VIS WI
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H" (АВСТРИЯ )
ОТ
МП
4 года

Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.

Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).

Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.

Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Трансформаторы напряжения (4MT32 XC)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "МЦМ"
(RA.RU.312223)
  • 4MT32 XC
  • 6 0 6 0 0 0 0

    Стоимость поверки Трансформаторы напряжения (4MT32 XC)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Краснодарский ЦСМ
    Краснодарский край
    3467 3467

    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на табличку трансформаторов химическим методом и на эксплуатационную документацию типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Сведения о методиках (методах) измерений приведены в паспорте.

    Лист № 3 Всего листов 3

    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам напряжения 4МТ32 ХС:

    1. ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»;

    2. Техническая документация фирмы «Dr. techn. JOSEF ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H.» (Австрия).

    Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

    - при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

    Основные средства поверки:

    - Государственный первичный специальный эталон единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты ГЭТ 175-2009.

    Вид измерений

    Измерения электрических и магнитных величин

    Номинальные    значения,

    диапазон

    • -  диапазон измерений единицы коэффициента масштабного преобразования (KU) электрического напряжения переменного тока - 0,1. .10000;

    • - диапазон измерений единицы угла фазового сдвига (фи) электрического напряжения переменного тока -0.0,1 радиан;

    • - номинальная частота - 50 Гц;

    • - диапазон номинальных напряжений - от 0,1/^3 до 750/\3 кВ

    Случайная    погрешность

    воспроизведения

    S0(Ku 1,6-10-6+1,21 10-8-Ки(изм); Б(фи)£2- 10-6+0,0061 фи(изм) радиан

    Неисключенная систематическая погрешность

    00(Ku)£4,7540-5

    0(фи)£2,8340-5 радиан

    - Магазин нагрузок МР3025 (± 4 %).


    Изготовитель


    «Dr. techn. JOSEF ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H.» (Австрия)
    Адрес: А-2340, Modling, Beethovengasse 43-45
    Тел.: +43 2236 409 486
    Факс: + 43 2236 409 322

    Заявитель


    Общество с ограниченной ответственностью «Сервис-Метрология » (ООО «Сервис-Метрология»), г. Москва.
    Адрес: 119119, г. Москва, Ленинский пр-т, 42, 1-2-3
    Тел.: (499) 755-63-32; Факс: (499) 755-63-32
    E-mail: s_shilov@inbox.ru, info@s-metr.ru
    Web-сайт: www.s-metr.ru

    Испытательный центр


    Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
    Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
    Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru

    Принцип действия трансформатора основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформатор напряжения относится к классу масштабных измерительных преобразователей электрических величин.

    Трансформаторы напряжения с литой изоляцией из эпоксидного компаунда выполнены в металлических корпусах. Трансформаторы имеют две вторичных обмотки одна для измерения, другая защиты.

    Общий вид трансформаторов напряжения 4МТ32 ХС представлен на рисунке 1.

    Внешний вид. Трансформаторы напряжения (4MT32 XC), http://oei-analitika.ru

    Рис.1. Общий вид трансформаторов напряжения 4МТ32 ХС.


    Трансформатор напряжения 4МТ32 ХС - 6 шт.

    (Зав. №№ 06/10542784, 06/10542785, 06/10542786, 06/10542787, 06/10542788, 06/10542789).

    Паспорт - 6 экз.


    Таблица 1 - Основные технические характеристики трансформаторов

    Характеристики

    Значение

    Наибольшее рабочее напряжение, В

    12000

    Номинальное напряжение первичной обмотки, В

    11000/^3

    Номинальные вторичные напряжения, В

    - основной вторичной обмотки

    100/^3

    Характеристики

    Значение

    - дополнительной вторичной обмотки

    100/3

    Класс точности / нагрузка, А - основной вторичной обмотки

    0,5/60

    - дополнительной вторичной обмотки

    3P/60

    Номинальная частота, Гц

    50

    Климатическое исполнение по ГОСТ 15150-69

    УХЛ 3.1

    Масса, не более, кг

    29

    Габаритные размеры, не более, мм (длина х ширина х высота)

    320х210х300


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
