№1087 от 03.06.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 684978
ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1087 от 03.06.2025
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
03 июня 2025 г.
1087
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа Федерального агентства 12 ноября 2018 г. № 2346,
средств измерений, утвержденным приказом по техническому регулированию и метрологии от п р и к а з ы в а ю:
1. Продлить срок действия утвержденного
типа средства измерений, указанного в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока его действия.
-
2. Внести изменения в сведения об утвержденном типе средства измерений в части продления срока действия утвержденного типа средства измерений согласно приложению к настоящему приказу.
-
3. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
4. ФБУ «НИЦ ПМ - Ростест» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
сведения, предоставления утвержденным приказом Российской Федерации
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Е.Р. Лазаренко
Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026
ч
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии
от «из » ию_я 2025 г. № 1__^
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Правообладатель |
Изготовитель |
Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |
Датчики частоты вращения индукционные |
ИТ12.39.100 |
80327-20 |
Общество с ограниченной ответственностью «Научнопроизводственное предприятие «Измерительные Технологии» (ООО «НПП ИТ»), Нижегородская обл., г. Саров |
28.12.2030 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» июня 2025 г. № 1087
Лист № 1
Всего листов 3
Регистрационный № 80327-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики частоты вращения индукционные ИТ12.39.100
Назначение и область применения средства измеренийДатчики частоты вращения индукционные ИТ12.39.100 (далее - датчик) предназначены для измерений частоты вращения валов газотурбинных агрегатов.
Описание средства измерений
Принцип действия датчика основан на преобразовании частоты вращения зубчатого на валу газотурбинного двигателя в э.д.с.
ферромагнитного колеса, закрепленного (электродвижущую силу).
виде неразборного металлического корпуса с Приближение и прохождение ферромагнитной
Конструктивно датчик выполнен в элементами крепления к объекту контроля. детали рядом с чувствительным элементом датчика вызывает изменение величины магнитного
потока, проходящего через измерительную обмотку датчика. Выходным сигналом датчика является э.д.с., которая пропорциональна скорости изменения магнитного потока, пронизывающего витки катушки. Количество генерируемых датчиком в единицу времени импульсов пропорционально количеству меток и частоте вращения измеряемого объекта.
Датчик относятся к генераторному типу и не требуют внешнего питания. Датчик являются невосстанавливаемым и неремонтопригодным устройством. Датчик имеет степень защиты от внешних воздействий IP67.
Структура обозначений датчиков
ИТ12.39.100-
Х-
ХХ-
Х-
ХХХ-
(где Х - любое количество символов):
Х
Вид соединителя:
0 - без разъема под клеммник;
1 - разъем типа 2РМД;
2- разъем типа СНЦ23
Длина кабеля в дециметрах
Тип кабеля:
-
1 - кабель с изоляцией ПВХ;
-
2 - кабель в силиконовой оболочке;
-
3 - кабель в оплетке;
-
4 - кабель в металлорукаве
Исполнение корпуса
Тип датчика в зависимости от диапазона рабочих температур: 0 - от минус 55 до плюс 100 °С;
1 - от минус 55 до плюс 220 °С
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом гравировки на бирку, закрепляемую на кабеле. Пломбирование датчиков не предусмотрено. Общий вид датчика приведен на рисунке 1.

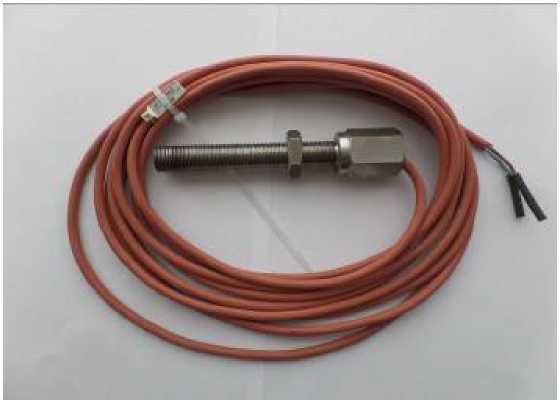

Рисунок 1 - Общий вид датчика частоты вращения индукционного ИТ12.39.100
Метрологические и технические характеристикиТаблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений частоты вращения, Г ц |
от 15 до 10000 |
|
Пределы допускаемой погрешности измерений частоты вращения: - в диапазоне от 15 до 500 Гц вкл. абсолютной, Гц |
±0,5 |
|
- в диапазоне св. 500 до 10000 Гц относительной, % |
±0,1 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Амплитуда напряжения выходного сигнала при частоте вращения 50 Гц на активной нагрузке 2 кОм, при установочном зазоре 1 мм, В, не менее |
0,1 |
|
Установочный зазор, мм |
от 1,0 до 1,5 |
|
Электрическое сопротивление между сигнальными выводами, Ом, не менее |
10 |
|
Электрическое сопротивление изоляции между сигнальными выводами и корпусом, МОм, не менее: | |
|
- в диапазоне рабочих температур |
20 |
|
- в диапазоне рабочих давлений со стороны чувствительного элемента |
20 |
|
- при относительной влажности 98 % при температуре 35 °С |
1 |
|
Масса, кг, не более |
1,5 |
|
Габаритные размеры | |
|
- длина корпуса*), мм, не менее |
40 |
|
- длина кабеля*), мм, не менее |
1000 |
|
Условия эксплуатации: | |
|
- диапазон рабочих температур, °С |
от -55 до +220 |
|
- относительная влажность воздуха при температуре 35 °С, % |
до 98 |
|
- давление со стороны чувствительного элемента, МПа |
до 1 |
|
*) - определяется при заказе |
наносится на заглавных листах эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность датчика
|
Наименование |
Обозначение |
Количество |
|
Датчик частоты вращения индукционный |
ИТ12.39.100-Х-ХХ-Х-ХХХ-Х |
1 шт. |
|
Паспорт |
ИТ12.39.100ПС |
1 шт. |
|
Руководство по эксплуатации |
ИТ12.39.100РЭ |
1 экз. на партию |
|
Методика поверки |
- |
1 экз. на партию |
|
Имитатор частоты вращения |
ИТ26.050 |
по требованию |
|
Стенд имитационный |
ИТ22.300 |
по требованию |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к средству измеренийТБРС.402115.001ТУ Датчик частоты вращения индукционный ИТ12.39.100. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное предприятие «Измерительные Технологии» (ООО «НПП ИТ»)
ИНН 5254016204
Адрес: 607188, Нижегородская обл., г. Саров, ул. Димитрова, д. 12 Телефон: (83130) 78626, 78551
Факс: (83130) 78708
E-mail: it@unim.ru
Web-site: www.unim.ru, www.mtels.ru
Испытательный центрФедеральное государственное унитарное предприятие «Российский Федеральный ядерный центр - Всероссийский экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)
научно-исследовательский институт
Адрес: 607188, Нижегородская обл., г. Саров, пр-кт Мира, д. 37
Телефон: (83130) 22224, 22253
Факс (83130) 22232
E-mail: shvn@olit.vniief.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311769.
