Номер по Госреестру СИ: 39126-08
39126-08 Стенд для испытаний двигателей внутреннего сгорания с системой автоматизации
(PUMA Open HD EMISSIONS)
Назначение средства измерений:
Стенд для испытаний двигателей внутреннего сгорания с системой автоматизации PUMA Open HD EMISSIONS (далее - стенд) предназначен для научно-исследовательских, доводочных и сертификационных испытаний вновь разрабатываемых и серийно выпускаемых двигателей на соответствие требованиям ГОСТ 14846-81 и международных экологических стандартов, на ПАО «Автодизель», г. Ярославль.

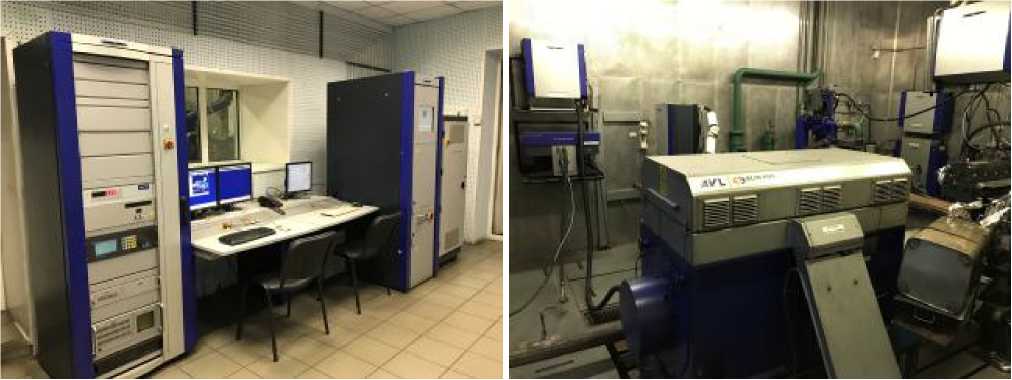

Внешний вид.
Стенд для испытаний двигателей внутреннего сгорания с системой автоматизации
Рисунок № 1
Общие сведения
Дата публикации - 27.05.2020
Срок свидетельства -
Номер записи - 176909
ID в реестре СИ - 1231360
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PUMA Open HD EMISSIONS,
Производитель
Изготовитель - Фирма "AVL LIST GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.
Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.
Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.
Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".
В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.
Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 1
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№447 от 2015.04.16 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР № 20835-05 - 43713-10)
Наличие аналогов СИ: Стенд для испытаний двигателей внутреннего сгорания с системой автоматизации (PUMA Open HD EMISSIONS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "AVL LIST GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16903-97 01.01.2003 |
Анализаторы выхлопных газов, AVL Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
1 год | |
|
20093-00 01.08.2005 |
Системы измерительные модульные, AVL PUMA Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
1 год | |
|
20094-00 01.08.2005 |
Измерители расхода картерных газов, AVL 442 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
1 год | |
|
20095-00 01.08.2005 |
Устройства для измерения массового расхода масла, AVL 403S Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
1 год | |
|
20096-00 01.08.2005 |
Измерители расхода топлива, AVL 733S Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
1 год | |
|
20097-00 01.08.2005 |
Дымомеры, AVL 438, AVL 439 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
1 год | |
|
20098-00 01.08.2005 |
Установки газоаналитические, AVL CEB II Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
1 год | |
|
20099-00 01.08.2005 |
Дымомеры, AVL 415/415S Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
1 год | |
|
24737-03 01.05.2008 |
Устройства для измерения крутящего момента и частоты вращения, AVL Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
6 месяцев | |
|
31902-06 |
Стенд для испытаний двигателей внутреннего сгорания, AVL Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
1 год | |
|
39127-08 |
Стенды для испытаний двигателей внутреннего сгорания с системой автоматизации, PUMA Open ENGINE TESTING Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
40188-08 |
Стенд для испытаний двигателей внутреннего сгорания, AVL Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
40336-09 |
Стенд динамометрический для испытаний двигателей внутреннего сгорания с системой автоматизации, PUMA Open Engine Testing Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
62490-15 |
Система измерительная, ИС-ДВС-1 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
62937-15 |
Система измерительная, ИС-ДВС-2 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
62938-15 |
Система измерительная, ИС-ДВС-5 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
62939-15 |
Система измерительная, ИС-ДВС-3 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
62948-15 |
Система измерительная, ИС-ДВС-4 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
73997-19 |
Система измерительная, ИС-ДВС 001 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
75223-19 |
Стенд динамометрический, AVL LIST GmbH Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
76593-19 |
Дымомер, AVL 415SE Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
39127-08 |
Стенды для испытаний двигателей внутреннего сгорания с системой автоматизации, PUMA Open ENGINE TESTING Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
39126-08 |
Стенд для испытаний двигателей внутреннего сгорания с системой автоматизации, PUMA Open HD EMISSIONS Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
78612-20 29.06.2025 |
Термопреобразователи сопротивления, AVL Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
78611-20 29.06.2025 |
Датчики давления, CANOPEN Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
78790-20 28.07.2025 |
Расходомеры электромагнитные, AVL Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
5 лет |
|
78740-20 |
Дымомеры, AVL 415SE Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
82779-21 |
Система измерительная, "ИС-ДВС 003" Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
82778-21 |
Система измерительная, "ИС-ДВС 002" Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Стенд для испытаний двигателей внутреннего сгорания с системой автоматизации (PUMA Open HD EMISSIONS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Стенд для испытаний двигателей внутреннего сгорания с системой автоматизации (PUMA Open HD EMISSIONS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Ярославский ЦСМ Ярославская область |
142826 | 142826 |
Программное обеспечение
Программное обеспечение (ПО) стенда состоит из встроенного и автономного ПО.
Встроенное ПО установлено в энергонезависимой памяти модулей F-FEM на заводе-изготовителе во время производственного цикла, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации изменению не подлежит. Конструкция модулей исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию в соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014.
Автономное ПО предназначено для отображения результатов измерений, архивирования измеренных данных, управления двигателем и средствами измерений, а также для диагностики оборудования.
Идентификационные данные автономной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AVL PUMA OPEN |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.3 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Уровень защиты автономного программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к стенду для испытаний двигателей внутреннего сгорания с системой автоматизации PUMA Open HD EMISSIONS
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне от 1-10-1 до 1 • 107 Па»
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Федерального агентства по техническому регулированию и метрологии от 14.12.2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Техническая документация фирмы-изготовителя «AVL LIST GmbH», Австрия
Поверка
Поверкаосуществляется по документу МП 207-003-2020 «Стенд для испытаний двигателей внутреннего сгорания с системой автоматизации PUMA Open HD EMISSIONS. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.01.2020 г.
Основные средства поверки:
-
- гири класса точности M1 с номинальным значением массы 20 кг, количество 10 шт. (рег. № 58048-14);
-
- тахометр АТТ серии 6000 (рег. № 27264-04);
-
- весы лабораторные электронные LP3200D (рег. № 22403-03);
-
- секундомер механический СОСпр (рег. № 11519-11);
-
- манометры избыточного давления грузопоршневые МП-2,5; МП-60 (рег. № 58794-14);
-
- манометр абсолютного давления МПАК-15 (рег. № 24971-03);
-
- задатчики давления Воздух-1600 (Регистрационный № 12143-04);
-
- термометры лабораторные ЛТ-300 (рег. № 61806-15);
-
- термометры лабораторные электронные LTA (рег. № 69551-17);
- калибраторы - измерители унифицированных сигналов эталонные ИКСУ -2000 (рег. № 20580-06);
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (рег. № 52489-13);
ГСО состава газовых смесей: ГСО 10530-2014 СН4 в воздухе; ГСО 10546-2014 NO в азоте; ГСО 10530-2014 СО в азоте.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Стенд состоит из системы автоматизации PUMA Open HD EMISSIONS, асинхронного электрического тормоза DYNOEXACT APA 404/4.2 PA, создающего тормозной момент на испытываемом двигателе, комплекта датчиков измерения температуры и давления, приборов для измерения массового расхода топлива (AVL 735S) с системой контроля температуры топлива, системы измерений выбросов вредных веществ с отработавшими газами (далее - ОГ) двигателя AMA 4000 и прибора для измерения выброса твердых частиц с ОГ двигателя Smart Sampler SPC 472.
Система автоматизации PUMA Open HD EMISSIONS представляет собой модульную конструкцию, состоящую из базового блока и измерительных модулей F-РЕМов. Измерительный модуль F-FEM-AIN предназначен для измерения аналоговых сигналов по 16 входным каналам непосредственно с диагностируемого оборудования, а также позволяет измерять сигналы с тензометрических датчиков. Измерительный модуль F-FEM-CNT предназначен для измерения частоты вращения двигателя и временных периодов электрических сигналов. Измерительный модуль F-FEM-DAC предназначен для генерирования выходных аналоговых сигналов для получения на выходе либо напряжения, либо тока. Измерительный модуль F-FEM-DIO предназначен для ввода/вывода цифровых каналов по 16 входным и 16 выходным каналам на реле с нормально разомкнутыми контактами. Система снабжена интерфейсами для подсоединения системы измерений выбросов вредных веществ с ОГ AMA 4000 и прибора измерения твердых частиц SPC 472. Дополнительное программное обеспечение GEM 301 позволяет синхронизировать работу моторного стенда и приборов для измерения токсичности отработавших газов, что позволяет реализовывать циклы испытаний, проводить измерения и расчеты полученных данных в соответствии с требованиями международных экологических стандартов.
Асинхронный электрический тормоз DYNOEXACT APA 404/4.2 представляет из себя электрическую машину, способную работать как в моторном, так и в генераторном режиме. Статор машины помещен в балансирную подвеску, на которой установлен датчик весоизмерительный тензорезисторный Shear Beam модели 3410 компании «Vishay Tedea-Huntleigh(Beijing) Electronics Co., Ltd.», Китай. На свободном валу установлен датчик частоты вращения ROD 426. Принцип измерения частоты вращения основан на преобразовании угла поворота вала в последовательность электрических импульсов, величина которых пропорциональна частоте вращения. Вторичный микропроцессорный прибор EMCON 400 подсчитывает количество импульсов от датчика ROD 426 в единицу времени и отображает частоту вращения вала. Принцип измерения крутящего момента силы основан на измерении тангенциальной силы устройства, создающего момент, с помощью тензорезисторного датчика силы. Информация о результатах измерений крутящего момента силы и частоты вращения отображается на дисплее, расположенном на лицевой панели прибора EMCON 400, а также передается в компьютер системы автоматизации PUMA Open HD EMISSIONS.
Стенд включает в себя 25 датчиков температуры, из которых 15 датчиков являются термопреобразователями сопротивления PT100/FEM-AI и предназначены для измерений температуры всасываемого воздуха, охлаждающей жидкости, масла и топлива, и 10 датчиков -кабельными термоэлектрическими преобразователями КТХА с НСХ типа «К» (по ГОСТ Р 8.585-2001), предназначенные для измерений температуры отработанных газов. Датчики температуры через измерительные модули F-FEM-AIN и F-FEM-P соединены с системой автоматизации PUMA Open HD EMISSIONS.
Стенд включает в себя два вспомогательных модуля C-FEM-P и F-FEM-AIN, которые предназначены для поканальных измерений избыточного и абсолютного давления.
Каналы модулей предназначены для измерений:
-
- барометрического давления
-
- давления масла
-
- давления-разрежения воздуха на впуске
-
- давления отработавших газов
-
- давления воздуха после компрессора.
Каждый из вспомогательных модулей (C-FEM-P и F-FEM-AIN) может включать до 8 первичных преобразователей каждый.
Принцип действия основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя.
Принцип действия прибора для измерений массового расхода топлива AVL 735S основан на использовании силы Кориолиса, зависящей от массы жидкости и скорости её движения. При прохождении топлива через изогнутую трубку датчика, трубка изгибается пропорционально массовому расходу под воздействием силы Кориолиса. Угол изгиба трубки измеряется специальным датчиком. При этом происходит прямое измерение массового расхода топлива. В дальнейшем сигнал от датчика поступает в микропроцессорный блок обработки сигнала и через интерфейс RS232 в систему автоматизации PUMA Open HD EMISSIONS.
Система измерения ОГ AMA 4000 представляет собой многоканальный газоанализатор и состоит из трех основных модулей, размещенных в одной стойке: модуля управления, аналитического модуля и модуля подготовки пробы. Модуль управления выполняет функции управления режимными параметрами установки и обработку данных. При помощи этого модуля производится запуск всей системы, градуировка анализаторов, выполняется диагностика, осуществляется связь с 4 отдельными газоаналитическими блоками (анализатор CO2 EGR/СОL (низкие); подогреваемый анализатор углеводородов ТНС/СН4; подогреваемый анализатор оксидов азота NO/NOX; и анализатор СО2/СОН (высокие)/О2) и внешней системой управления. Модуль подготовки пробы предназначен для отбора пробы ОГ двигателя из выхлопной трубы. Отобранная проба фильтруется, кондиционируется по температуре и для анализаторов СО2, СО и О2 осушается. Установку режимных параметров и запуск газоаналитической системы выполняют нажатием на определенные поля на панели управления (Touch Screen). На мониторе высвечиваются поля показаний газоанализаторов, каждое поле отражает тип газоанализатора, концентрацию и расход анализируемого газа, диапазон измерения. Анализаторы CO2 EGR, СН4 и СО2/СОН (высокие)/О2 функционируют в индикаторном режиме, без нормирования метрологических характеристик.
Принцип действия газоанализаторов: метод инфракрасной спектрометрии (CO, CO2), хемилюминесцентного детектирования (NO/NOX), парамагнитной восприимчивости (O2), пламенной ионизации (определение суммы углеводородов ТНС в пересчете на метан).
Принцип действия прибора измерения твердых частиц Smart Sampler SPC 472 основан на частично-поточном разбавлении потока отработавших газов и пропускании его через предварительно взвешенный фильтр. После выполнения цикла испытаний фильтр взвешивается повторно и разница между вторым и первым взвешиванием покажет, какая масса частиц осталась на фильтре.
Общий вид стенда и его компонентов приведены на рисунке 1.
Рисунок 1 - Общий вид стенда для испытаний двигателей внутреннего сгорания с системой автоматизации PUMA Open HD EMISSIONS
Пломбирование компонентов стенда для испытаний двигателей внутреннего сгорания с системой автоматизации PUMA Open HD EMISSIONS не предусмотрено.
Метрологические и основные технические характеристики стенда приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений крутящего момента силы, Н^м |
от 200 до 2000 |
|
Пределы допускаемой приведенной погрешности измерений крутящего момента силы, % (от диапазона измерений) |
±0,25 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений частоты вращения коленчатого вала, об/мин |
от 200 до 4000 |
|
Пределы допускаемой приведенной погрешности измерений частоты вращения к диапазону измерений в диапазоне рабочих температур, % |
±0,5 |
|
Диапазон измерений массового расхода топлива, кг/ч |
от 0,2 до 125 |
|
Пределы относительной погрешности измерений массового расхода топлива, % |
±1 |
|
Диапазон измерений температуры всасываемого воздуха, °С |
от 0 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры всасываемого воздуха, °С |
±1 |
|
Диапазон измерений температуры охлаждающей жидкости, °С |
от 0 до +150 |
|
Пределы допускаемой абсолютной погрешности измерений температуры охлаждающей жидкости, °С |
±2 |
|
Диапазон измерений температуры масла, °С |
от 0 до +150 |
|
Пределы допускаемой абсолютной погрешности измерений температуры масла, °С |
±2 |
|
Диапазон измерений температуры топлива, °С |
от 0 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры топлива, °С |
±2 |
|
Диапазон измерений температуры отработанных газов, °С |
от 0 до +1000 |
|
Пределы допускаемой абсолютной погрешности измерений температуры отработанных газов, °С |
±20 |
|
Диапазон измерений барометрического давления, кПа (абс.) |
от 80 до 120 |
|
Пределы допускаемой абсолютной погрешности измерений барометрического давления, Па |
±200 |
|
Диапазон измерений давления масла, кПа |
от 300 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерений давления масла, кПа |
±20 |
|
Диапазон измерений давления отработавших газов, кПа |
от -30 до +30 |
|
Пределы основной приведенной погрешности измерений давления отработавших газов, % от диапазона измерений (ДИ) |
±3 |
|
Диапазон измерений давления воздуха после компрессора, кПа |
от 0 до 250 |
|
Пределы основной приведенной погрешности измерений давления воздуха после компрессора, % от диапазона измерений (ДИ) |
±5 |
|
Диапазон измерений давления-разрежения воздуха на впуске, кПа |
от -15 до +5 |
|
Пределы основной приведенной погрешности измерений давления-разрежения воздуха на впуске, % от диапазона измерений (ДИ) |
±3 |
|
Каналы измерений ОГ: | |
|
Диапазон измерений объемной доли оксида углерода СО, млн-1 (диапазон L - низкие) |
от 0 до 200 |
|
Пределы допускаемой погрешности измерений оксида углерода СО, приведенной к диапазону, % (диапазон L) |
±5 |
|
Диапазон измерений объемной доли суммы углеводородов THC в пересчете на метан СН4, млн-1 |
от 0 до 200 |
|
Пределы допускаемой погрешности измерений суммы углеводородов THC в пересчете на метан СН4 , приведенной к диапазону, % |
±5 |
|
Диапазон измерений объемной доли оксидов азота NOX в пересчете на NО, -1 млн |
от 0 до 2000 |
|
Пределы допускаемой погрешности измерений оксидов азота NOX в пересчете на NО, приведенной к диапазону, % |
±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение, В |
от 187 до 242 |
|
- частота, Гц |
от 49 до 51 |
|
Потребляемая мощность, кВт |
5 |
|
Габаритные размеры, мм - шкаф управления, не менее |
2212x1902x616 |
|
- пульт управления |
2114x766x1150 |
|
Условия эксплуатации: - температура окружающей среды, °C |
от +10 до +30 |
|
Вероятность безотказной работы за 1000 часов, не менее |
0,92 |
