МИНИСТЕРСТВО ОТОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

____ ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

10 апреля 2020 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 33418 «Стенд для испытаний двигателей внутреннего сгорания с системой автоматизации PUMA Open HD EMISSIONS» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ПАО «Автодизель» (ЯМЗ) б/д № 790-025/2, приказываю:

• 1. Внести изменения в описание типа на стенд для испытаний двигателей внутреннего сгорания с системой автоматизации PUMA Open HD EMISSIONS, зарегистрированный в Федеральном информационном фонде по обеспечению единства измерений под номером 39126-08, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 207-002-2020 «Стенды для испытаний двигателей внутреннего сгорания с системой автоматизации PUMA Open HD EMISSIONS. Методика поверки», утвержденному ФГУП «ВНИИМС» 30 января 2020 г.

• 3.  Переоформить свидетельство об утверждении типа №  33418

«Стенд для испытаний двигателей внутреннего сгорания с системой автоматизации PUMA Open HD EMISSIONS», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 39126-08, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в .соответствии

с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Л                               Л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: ODE1036E1B07EOFB80EA118900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

i_____________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «10» апреля 2020 г. № 716

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Стенд для испытаний двигателей внутреннего сгорания с системой автоматизации PUMA Open HD EMISSIONS

Стенд для испытаний двигателей внутреннего сгорания с системой автоматизации PUMA Open HD EMISSIONS (далее - стенд) предназначен для научно-исследовательских, доводочных и сертификационных испытаний вновь разрабатываемых и серийно выпускаемых двигателей на соответствие требованиям ГОСТ 14846-81 и международных экологических стандартов, на ПАО «Автодизель», г. Ярославль.

Стенд состоит из системы автоматизации PUMA Open HD EMISSIONS, асинхронного электрического тормоза DYNOEXACT APA 404/4.2 PA, создающего тормозной момент на испытываемом двигателе, комплекта датчиков измерения температуры и давления, приборов для измерения массового расхода топлива (AVL 735S) с системой контроля температуры топлива, системы измерений выбросов вредных веществ с отработавшими газами (далее - ОГ) двигателя AMA 4000 и прибора для измерения выброса твердых частиц с ОГ двигателя Smart Sampler SPC 472.

Система автоматизации PUMA Open HD EMISSIONS представляет собой модульную конструкцию, состоящую из базового блока и измерительных модулей F-FEMов. Измерительный модуль F-FEM-AIN предназначен для измерения аналоговых сигналов по 16 входным каналам непосредственно с диагностируемого оборудования, а также позволяет измерять сигналы с тензометрических датчиков. Измерительный модуль F-FEM-CNT предназначен для измерения частоты вращения двигателя и временных периодов электрических сигналов. Измерительный модуль F-FEM-DAC предназначен для генерирования выходных аналоговых сигналов для получения на выходе либо напряжения, либо тока. Измерительный модуль F-FEM-DIO предназначен для ввода/вывода цифровых каналов по 16 входным и 16 выходным каналам на реле с нормально разомкнутыми контактами. Система снабжена интерфейсами для подсоединения системы измерений выбросов вредных веществ с ОГ AMA 4000 и прибора измерения твердых частиц SPC 472. Дополнительное программное обеспечение GEM 301 позволяет синхронизировать работу моторного стенда и приборов для измерения токсичности отработавших газов, что позволяет реализовывать циклы испытаний, проводить измерения и расчеты полученных данных в соответствии с требованиями международных экологических стандартов.

Асинхронный электрический тормоз DYNOEXACT APA 404/4.2 представляет из себя электрическую машину, способную работать как в моторном, так и в генераторном режиме. Статор машины помещен в балансирную подвеску, на которой установлен датчик весоизмерительный тензорезисторный Shear Beam модели 3410 компании «Vishay Tedea-Huntleigh(Beijing) Electronics Co., Ltd.», Китай. На свободном валу установлен датчик частоты вращения ROD 426. Принцип измерения частоты вращения основан на преобразовании угла поворота вала в последовательность электрических импульсов, величина которых пропорциональна частоте вращения. Вторичный микропроцессорный прибор EMCON 400 подсчитывает количество импульсов от датчика ROD 426 в единицу времени и отображает частоту вращения вала. Принцип измерения крутящего момента силы основан на измерении

Лист № 2 Всего листов 7 тангенциальной силы устройства, создающего момент, с помощью тензорезисторного датчика силы. Информация о результатах измерений крутящего момента силы и частоты вращения отображается на дисплее, расположенном на лицевой панели прибора EMCON 400, а также передается в компьютер системы автоматизации PUMA Open HD EMISSIONS.

Стенд включает в себя 25 датчиков температуры, из которых 15 датчиков являются термопреобразователями сопротивления PT100/FEM-AI и предназначены для измерений температуры всасываемого воздуха, охлаждающей жидкости, масла и топлива, и 10 датчиков -кабельными термоэлектрическими преобразователями КТХА с НСХ типа «К» (по ГОСТ Р 8.585-2001), предназначенные для измерений температуры отработанных газов. Датчики температуры через измерительные модули F-FEM-AIN и F-FEM-P соединены с системой автоматизации PUMA Open HD EMISSIONS.

Стенд включает в себя два вспомогательных модуля C-FEM-P и F-FEM-AIN, которые предназначены для поканальных измерений избыточного и абсолютного давления.

Каналы модулей предназначены для измерений:

• - барометрического давления

• - давления масла

• - давления-разрежения воздуха на впуске

• - давления отработавших газов

• - давления воздуха после компрессора.

Каждый из вспомогательных модулей (C-FEM-P и F-FEM-AIN) может включать до 8 первичных преобразователей каждый.

Принцип действия основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя.

Принцип действия прибора для измерений массового расхода топлива AVL 735S основан на использовании силы Кориолиса, зависящей от массы жидкости и скорости её движения. При прохождении топлива через изогнутую трубку датчика, трубка изгибается пропорционально массовому расходу под воздействием силы Кориолиса. Угол изгиба трубки измеряется специальным датчиком. При этом происходит прямое измерение массового расхода топлива. В дальнейшем сигнал от датчика поступает в микропроцессорный блок обработки сигнала и через интерфейс RS232 в систему автоматизации PUMA Open HD EMISSIONS.

Система измерения ОГ AMA 4000 представляет собой многоканальный газоанализатор и состоит из трех основных модулей, размещенных в одной стойке: модуля управления, аналитического модуля и модуля подготовки пробы. Модуль управления выполняет функции управления режимными параметрами установки и обработку данных. При помощи этого модуля производится запуск всей системы, градуировка анализаторов, выполняется диагностика, осуществляется связь с 4 отдельными газоаналитическими блоками (анализатор CO2 EGR/СОL (низкие); подогреваемый анализатор углеводородов ТНС/СН4; подогреваемый анализатор оксидов азота NO/NOx; и анализатор CO2/CO4 (высокие)Ю2) и внешней системой управления. Модуль подготовки пробы предназначен для отбора пробы ОГ двигателя из выхлопной трубы. Отобранная проба фильтруется, кондиционируется по температуре и для анализаторов СО2, СО и О2 осушается. Установку режимных параметров и запуск газоаналитической системы выполняют нажатием на определенные поля на панели управления (Touch Screen). На мониторе высвечиваются поля показаний газоанализаторов, каждое поле отражает тип газоанализатора, концентрацию и расход анализируемого газа, диапазон измерения. Анализаторы CO2 EGR, СН4 и СО2/СОН (высокие)/О2 функционируют в индикаторном режиме, без нормирования метрологических характеристик.

Принцип действия газоанализаторов: метод инфракрасной спектрометрии (CO, CO2), хемилюминесцентного детектирования (NO/NOX), парамагнитной восприимчивости (O2), пламенной ионизации (определение суммы углеводородов ТНС в пересчете на метан).

Принцип действия прибора измерения твердых частиц Smart Sampler SPC 472 основан на

частично-поточном разбавлении потока отработавших газов и пропускании его через предварительно взвешенный фильтр. После выполнения цикла испытаний фильтр взвешивается повторно и разница между вторым и первым взвешиванием покажет, какая масса частиц осталась на фильтре.

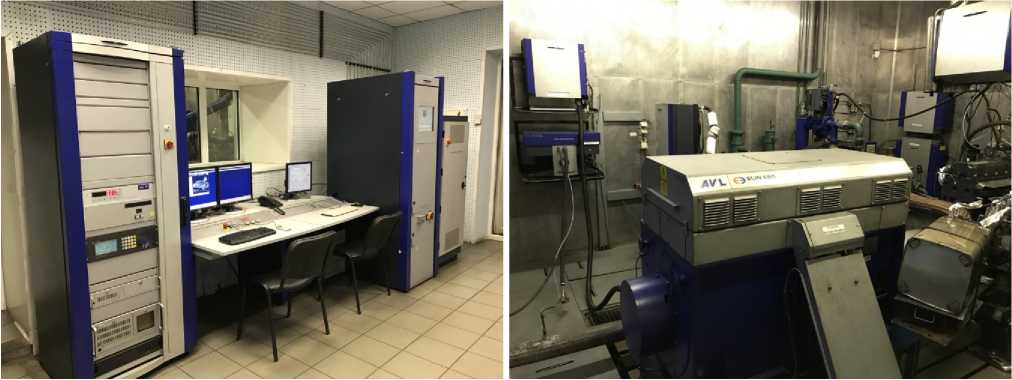

Общий вид стенда и его компонентов приведены на рисунке 1.

Рисунок 1 - Общий вид стенда для испытаний двигателей внутреннего сгорания с системой автоматизации PUMA Open HD EMISSIONS

Пломбирование компонентов стенда для испытаний двигателей внутреннего сгорания с системой автоматизации PUMA Open HD EMISSIONS не предусмотрено.

Программное обеспечение (ПО) стенда состоит из встроенного и автономного ПО.

Встроенное ПО установлено в энергонезависимой памяти модулей F-FEM на заводе-изготовителе во время производственного цикла, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации изменению не подлежит. Конструкция модулей исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию в соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014.

Автономное ПО предназначено для отображения результатов измерений, архивирования измеренных данных, управления двигателем и средствами измерений, а также для диагностики оборудования.

Идентификационные данные автономной части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты автономного программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств.

Метрологические и технические характеристики

Метрологические и основные технические характеристики стенда приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на эксплуатационную документацию типографским способом.

Комплектность стенда приведена в таблице 4.

Таблица 4

Продолжение таблицы 4

осуществляется по документу МП 207-003-2020 «Стенд для испытаний двигателей внутреннего сгорания с системой автоматизации PUMA Open HD EMISSIONS. Методика поверки», утвержденным ФГУП «ВНИИМС» 30.01.2020 г.

Основные средства поверки:

• - гири класса точности M1 с номинальным значением массы 20 кг, количество 10 шт. (рег. № 58048-14);

• - тахометр АТТ серии 6000 (рег. № 27264-04);

• - весы лабораторные электронные LP3200D (рег. № 22403-03);

• - секундомер механический СОСпр (рег. № 11519-11);

• - манометры избыточного давления грузопоршневые МП-2,5; МП-60 (рег. № 58794-14);

• - манометр абсолютного давления МПАК-15 (рег. № 24971-03);

• - задатчики давления Воздух-1600 (Регистрационный № 12143-04);

• - термометры лабораторные ЛТ-300 (рег. № 61806-15);

• - термометры лабораторные электронные LTA (рег. № 69551-17);

• -  калибраторы-измерители унифицированных сигналов эталонные ИКСУ-2000 (рег. № 20580-06);

• -  калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (рег. № 52489-13);

ГСО состава газовых смесей: ГСО 10530-2014 СН4 в воздухе; ГСО 10546-2014 NO в азоте; ГСО 10530-2014 СО в азоте.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к стенду для испытаний двигателей внутреннего сгорания с системой автоматизации PUMA Open HD EMISSIONS

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы

Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне от 1 •IO^-1 до V10⁷ Па»

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств

Лист № 7 Всего листов 7 измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»

Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Федерального агентства по техническому регулированию и метрологии от 14.12.2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

Техническая документация фирмы-изготовителя «AVL LIST GmbH», Австрия

Фирма «AVL LIST GmbH», Австрия

Адрес: HANS-LIST-PLATZ 1 A-8020 GRAZ

Тел.: +43 316 787-1083, факс: +43-316-787-1796

Публичное акционерное общество «Автодизель» (Ярославский моторный завод) (ПАО «Автодизель» (ЯМЗ))

ИНН: 7601000640

Адрес: 150040, г. Ярославль, пр-т Октября, д. 75

Тел.: +7 (4852) 27-40-11; факс +7 (4852) 58-81-44

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел.: +7 (495) 437-55-77; факс + (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Общество с ограниченной ответственностью «ТестИнТех»

Адрес: 123308, г. Москва, ул. Мневники, д. 1 Телефон: +7 (499) 944-40-40

E-mail: poverim@bk.ru

Аттестат аккредитации ООО «ТестИнТех» по проведению испытаний средств змерений в целях утверждения типа № RA.RU.312099 от 27.02.2017 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии
