Номер по Госреестру СИ: 76593-19
76593-19 Дымомер
(AVL 415SE)
Назначение средства измерений:
Дымомер AVL 415SE (далее - дымомер) предназначен для измерений дымности отработавших газов дизельных двигателей транспортных средств при их разработке и испытаниях.
Внешний вид.
Дымомер
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 174932
ID в реестре СИ - 953145
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
AVL 415SE,
Производитель
Изготовитель - Фирма "AVL LIST GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1380 от 2024.06.07 ПРИКАЗ_Об утверждении типов средств измерений (14)
№2720 от 2019.11.15 Об утверждении типов средств измерений 25
Наличие аналогов СИ: Дымомер (AVL 415SE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "AVL LIST GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16903-97 01.01.2003 |
Анализаторы выхлопных газов, AVL Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
1 год | |
|
20093-00 01.08.2005 |
Системы измерительные модульные, AVL PUMA Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
1 год | |
|
20094-00 01.08.2005 |
Измерители расхода картерных газов, AVL 442 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
1 год | |
|
20095-00 01.08.2005 |
Устройства для измерения массового расхода масла, AVL 403S Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
1 год | |
|
20096-00 01.08.2005 |
Измерители расхода топлива, AVL 733S Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
1 год | |
|
20097-00 01.08.2005 |
Дымомеры, AVL 438, AVL 439 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
1 год | |
|
20098-00 01.08.2005 |
Установки газоаналитические, AVL CEB II Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
1 год | |
|
20099-00 01.08.2005 |
Дымомеры, AVL 415/415S Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
1 год | |
|
24737-03 01.05.2008 |
Устройства для измерения крутящего момента и частоты вращения, AVL Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
6 месяцев | |
|
31902-06 |
Стенд для испытаний двигателей внутреннего сгорания, AVL Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
1 год | |
|
39127-08 |
Стенды для испытаний двигателей внутреннего сгорания с системой автоматизации, PUMA Open ENGINE TESTING Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
40188-08 |
Стенд для испытаний двигателей внутреннего сгорания, AVL Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
40336-09 |
Стенд динамометрический для испытаний двигателей внутреннего сгорания с системой автоматизации, PUMA Open Engine Testing Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
62490-15 |
Система измерительная, ИС-ДВС-1 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
62937-15 |
Система измерительная, ИС-ДВС-2 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
62938-15 |
Система измерительная, ИС-ДВС-5 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
62939-15 |
Система измерительная, ИС-ДВС-3 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
62948-15 |
Система измерительная, ИС-ДВС-4 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
73997-19 |
Система измерительная, ИС-ДВС 001 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
75223-19 |
Стенд динамометрический, AVL LIST GmbH Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
76593-19 |
Дымомер, AVL 415SE Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
39127-08 |
Стенды для испытаний двигателей внутреннего сгорания с системой автоматизации, PUMA Open ENGINE TESTING Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
39126-08 |
Стенд для испытаний двигателей внутреннего сгорания с системой автоматизации, PUMA Open HD EMISSIONS Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
78612-20 29.06.2025 |
Термопреобразователи сопротивления, AVL Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
78611-20 29.06.2025 |
Датчики давления, CANOPEN Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
78790-20 28.07.2025 |
Расходомеры электромагнитные, AVL Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
5 лет |
|
78740-20 |
Дымомеры, AVL 415SE Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
82779-21 |
Система измерительная, "ИС-ДВС 003" Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
82778-21 |
Система измерительная, "ИС-ДВС 002" Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
92835-24 |
Система измерительная, ИС-ДВС-5 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
92859-24 |
Система измерительная, ИС-ДВС-6 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
92859-24 |
Система измерительная, ИС-ДВС-6 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
92835-24 |
Система измерительная, ИС-ДВС-5 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Кто поверяет Дымомер (AVL 415SE)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Дымомер (AVL 415SE)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с дымомером применяется программное обеспечение «TCM TestCellMan-ager», которое служит для управления функциональными возможностями дымомера, обработки полученных данных, а также для отображения результатов измерений.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014. Конструкция дымо-мера исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
«TCM TestCellManager» |
|
Номер версии (идентификационный номер ПО, не ниже |
3.4.7.31414 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Лист № 3
Всего листов 3
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дымомеру AVL 415SE
Техническая документация «AVL LIST GmbH», Австрия
Поверка
Поверкаосуществляется по документу МП АПМ 113-18 «Дымомер AVL 415SE. Методика поверки», утвержденному ООО «Автопрогресс-М» 28.08.2019 г.
Основные средства поверки:
- набор мер спектрального коэффициента диффузного отражения SRS (рег. № 68451-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«AVL LIST GmbH», Австрия
Адрес: Hans-List-Platz 1 А-8020 Graz, Austria
Телефон: +43 316 7870, факс: +43 316 787 400
E-mail: info@avl.com
Заявитель
Федеральное государственное унитарное предприятие «Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт «НАМИ» (ФГУП «НАМИ»)
ИНН 7711000924
Адрес: 125438, г. Москва, ул. Автомоторная, д. 2
Телефон: +7 (495) 456-57-00, факс: +7 (495) 456-31-32
E-mail: info@nami.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Авторпогресс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Телефон: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия дымомера основан на прокачивании определенного объема отработавшего газа через фильтровальную бумагу и измерении степени почернения фильтра (FSN) из-за осевших частиц сажи.
Прокачиваемый объем газа автоматически изменяется: увеличивается при малых значениях дымности и уменьшается при более высоких ее значениях, что позволяет обеспечивать работу дымомера всегда в оптимальном режиме.
Весь процесс измерения дымомером управляется и контролируется микропроцессором.
Данные о давлении, температуре и массе прокачиваемых отработавших газов передаются с соответствующих датчиков на микропроцессор, который управляет мембранным насосом, устанавливая оптимальный объем всасываемых отработавших газов. Результаты измерения обрабатываются микропроцессором и выдаются в единицах FSN. Степень почернения фильтра FSN соответствует среднему значению измерений концентрации сажи в течение времени прокачивания.
Дымомер снабжен стандартными интерфейсами RS232 для обмена данными и сигналами управления с единой системой управления стендом для испытаний двигателей.
Общий вид дымомера приведён на рисунке 1.

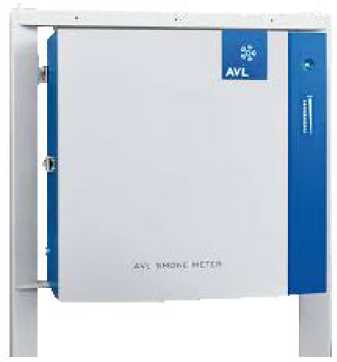

Рисунок 1 - Общий вид дымомера AVL 415SE
Опломбирование дымомера AVL 415SE не производится.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений дымности, FSN |
от 0 до 10 |
|
Пределы допускаемой относительной погрешности измерений дымности, % |
±2 |
|
Разрешение, FSN |
0,01 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +10 до +30 |
|
- относительная влажность, %, не более |
90 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
230+35-23 |
|
- частота переменного тока, Гц |
50±1 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
560 |
|
- ширина |
620 |
|
- высота |
300 |
|
Масса, кг, не более |
40 |
