Номер по Госреестру СИ: 78790-20
78790-20 Расходомеры электромагнитные
(AVL)
Назначение средства измерений:
Расходомеры электромагнитные AVL (далее по тексту - расходомеры) предназначены для измерений объемного расхода и объема жидкостей с электропроводностью не менее 20 мкСм/см и последующим преобразованием измеренных значений в выходные электрические сигналы напряжения тока.
Внешний вид.
Расходомеры электромагнитные
Рисунок № 1
Внешний вид.
Расходомеры электромагнитные
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) расходомеров установлено в конверторе сигналов и предназначено для обработки измерительной информации от первичного преобразователя, индикации результатов измерений объемного расхода и объема жидкостей на жидкокристаллическом индикаторе (ЖКИ), формирования параметров выходных сигналов, настройки расходомеров, проведение диагностики расходомера. Программное обеспечение (ПО) является встроенным программным обеспечением. Для контроля работы расходомера в конверторе сигналов проводится самодиагностика. Для защиты от несанкционированного доступа к ПО расходомеров доступ к настройкам расходомера ограничен паролями и пломбами.
Нормирование метрологических характеристик счетчиков проведено с учетом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
FC 070 |
Номер версии (идентификационный номер) ПО |
4.0.2 и выше |
Знак утверждения типа
Знак утверждения типананосится на шильдик расходомера методом фотопечати, на титульный лист руководства по эксплуатации и паспорта печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам электромагнитным AVL
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
Техническая документация фирмы «AVL List GmbH»
Поверка
Поверкаосуществляется по документу МП-141/12-2020 «ГСИ. «Расходомеры электромагнитные AVL. Методика поверки», утвержденному ООО «ИНЭКС СЕРТ» 16.03.20 г.
Основные средства поверки:
- установка поверочная 2-го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. №256, диапазон воспроизведения объемного расхода воды от 0,01 до 10,0 м3/ч, пределы допускаемой относительной погрешности измерений ±0,15%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и/или на свидетельство о поверке.
Изготовитель
«AVL List GmbH», АвстрияАдрес: 18020 Hans-List-Platz Graz, Austria
Тел./факс: +43 316 787 0/ +43 316 787 400
E-mail: info@avl.com
Web-сайт: https://www.avl.com
Заявитель
Общество с ограниченной ответственностью «АВЛ» (ООО «АВЛ»)
ИНН 7713103410
Адрес: 127299, г. Москва, ул. Академическая Б., 5, 1
Тел./факс: +7 (495) 686-83-83
Испытательный центр
Общество с ограниченной ответственностью «ИНЭКС СЕРТ» (ООО «ИНЭКС СЕРТ»)
Адрес: 121471, г. Москва, ул. Маршала Неделина, дом 34, корп. 2
Тел.: +7 (495) 664-23-42
E-mail: info@inexcert.ru
Принцип работы расходомеров основан на законе электромагнитной индукции. При движении проводящей электрический ток жидкости в магнитном поле, создаваемом первичным преобразователем, в ней наводится ЭДС индукции, прямо пропорциональная скорости движения жидкости. Полученный сигнал передается в конвертор сигналов, где происходит его преобразование в значение объемного расхода и вычисление объема. Конвертор отображает на показывающем устройстве результаты измерений объемного расхода и объема и преобразовывает в выходной сигнал напряжения тока.
Расходомеры состоят из двух частей - первичного преобразователя и конвертора сигналов, которые связаны единой механической конструкцией. Первичный преобразователь состоит из металлической трубы. На внутреннюю поверхность трубы нанесена футеровка, выполненная из непроводящего электрический ток материала. В футеровку установлены электроды. Для формирования магнитного поля, поверх измерительной трубы размещена двухсекционная обмотка возбуждения. Конвертор сигналов представляет собой отдельный электронный блок, предназначенный для обработки измерительной информации, а также для питания обмотки возбуждения первичного преобразователя, преобразования измеренного значения в аналоговый выходной сигнал напряжения тока, дискретный выходной сигнал, работу по интерфейсам HART, RS 485 MODBUS, PROFIBUS, Foundation Fieldbus, проведение диагностики расходомера.
Общий вид расходомеров и места пломбирования приведены на рисунках 1, 2.

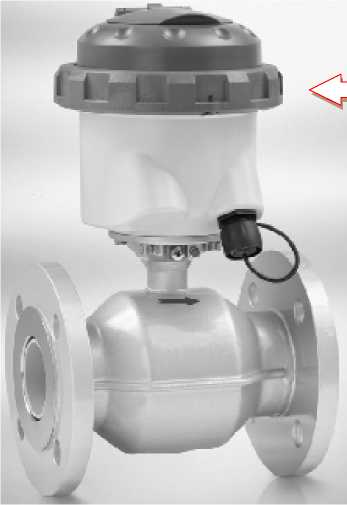

Рисунок 1 - Общий вид расходомеров.
Рисунок 2 - Обозначение места пломбирования
исключающая
На корпус расходомера наклеивается пломбировочная наклейка, возможность несанкционированного вмешательства в работу расходомера.
Основные метрологические и технические характеристики расходомеров приведены в таблице 2.
Таблица 2 - расходомеров.
Наименование характеристики |
Значение |
Диапазон измерений объемного расхода, м3/ч |
от 0,05 до 5,7 |
Пределы допускаемой относительной погрешности измерений объемного расхода, % |
±0,5 |
Рабочее давление, МПа, не более |
1,6 |
Диапазон температур измеряемой среды, °С |
от 0 до +50 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Напряжение питания, В -постоянного тока |
от 10 до 30 |
-переменного тока |
от 110 до 230 |
Потребляемая мощность, Вт, не более |
3,0 |
Условия эксплуатации: -температура окружающего воздуха, °С |
от -40 до +65 |
-относительная влажность, %, |
до 95 при температуре +35 °С |
-атмосферное давление, кПа |
от 84 до 106,7 |
Габаритные размеры, мм, не более -длина |
610 |
-ширина |
300 |
-высота |
300 |
Масса, кг, не более |
180 |
Среднее время наработки на отказ, ч, не менее |
60 000 |
Средний срок службы, лет, не менее |
20 |
