Назначение средства измерений:
Дымомеры AVL 415SE (далее - дымомеры) предназначены для измерений числа дымности отработавших газов двигателей воздушных судов фильтрационным методом согласно Приложению 16 «Охрана окружающей среды. Том II. Эмиссия авиационных двигателей» к Конвенции о международной гражданской авиации.
Внешний вид.
Дымомеры
Рисунок № 1
Внешний вид.
Дымомеры
Рисунок № 2
Общие сведения
Дата публикации - 26.08.2020
Срок свидетельства -
Номер записи - 177863
ID в реестре СИ - 1380784
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
AVL 415SE,
Производитель
Изготовитель - Фирма "AVL LIST GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 5
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1207 от 2020.07.15 ПРИКАЗ об утверждении типов СИ 32 ГЕВ
Наличие аналогов СИ: Дымомеры (AVL 415SE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
78740-20 Дымомеры (AVL 415SE) Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
44977-10 Измерители дымности отработавших газов (МЕТА-01МП) Общество с ограниченной ответственностью Научно-производственная фирма «МЕТА» (ООО НПФ «МЕТА») (РОССИЯ Самарская обл., г. Жигулевск) |
|
78740-20 Дымомеры (AVL 415SE) Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
85774-22 Приборы для определения дымности в отработавших газах транспортных средств ("Дымомер НСК") Общество с ограниченной ответственностью "Национальные Системы Контроля" (ООО "НСК") (РОССИЯ Самарская область, г Жигулевск) |
Все средства измерений Общество с ограниченной ответственностью "Национальные Системы Контроля" (ООО "НСК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16903-97 01.01.2003 |
Анализаторы выхлопных газов, AVL Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
1 год | |
|
20093-00 01.08.2005 |
Системы измерительные модульные, AVL PUMA Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
1 год | |
|
20094-00 01.08.2005 |
Измерители расхода картерных газов, AVL 442 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
1 год | |
|
20095-00 01.08.2005 |
Устройства для измерения массового расхода масла, AVL 403S Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
1 год | |
|
20096-00 01.08.2005 |
Измерители расхода топлива, AVL 733S Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
1 год | |
|
20097-00 01.08.2005 |
Дымомеры, AVL 438, AVL 439 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
1 год | |
|
20098-00 01.08.2005 |
Установки газоаналитические, AVL CEB II Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
1 год | |
|
20099-00 01.08.2005 |
Дымомеры, AVL 415/415S Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
1 год | |
|
24737-03 01.05.2008 |
Устройства для измерения крутящего момента и частоты вращения, AVL Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
6 месяцев | |
|
31902-06 |
Стенд для испытаний двигателей внутреннего сгорания, AVL Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
1 год | |
|
39127-08 |
Стенды для испытаний двигателей внутреннего сгорания с системой автоматизации, PUMA Open ENGINE TESTING Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
40188-08 |
Стенд для испытаний двигателей внутреннего сгорания, AVL Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
40336-09 |
Стенд динамометрический для испытаний двигателей внутреннего сгорания с системой автоматизации, PUMA Open Engine Testing Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
62490-15 |
Система измерительная, ИС-ДВС-1 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
62937-15 |
Система измерительная, ИС-ДВС-2 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
62938-15 |
Система измерительная, ИС-ДВС-5 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
62939-15 |
Система измерительная, ИС-ДВС-3 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
62948-15 |
Система измерительная, ИС-ДВС-4 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
73997-19 |
Система измерительная, ИС-ДВС 001 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
75223-19 |
Стенд динамометрический, AVL LIST GmbH Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
76593-19 |
Дымомер, AVL 415SE Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
39127-08 |
Стенды для испытаний двигателей внутреннего сгорания с системой автоматизации, PUMA Open ENGINE TESTING Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
39126-08 |
Стенд для испытаний двигателей внутреннего сгорания с системой автоматизации, PUMA Open HD EMISSIONS Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
78612-20 29.06.2025 |
Термопреобразователи сопротивления, AVL Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
78611-20 29.06.2025 |
Датчики давления, CANOPEN Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
78790-20 28.07.2025 |
Расходомеры электромагнитные, AVL Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
5 лет |
|
78740-20 |
Дымомеры, AVL 415SE Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
82779-21 |
Система измерительная, "ИС-ДВС 003" Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
82778-21 |
Система измерительная, "ИС-ДВС 002" Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
92835-24 |
Система измерительная, ИС-ДВС-5 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
92859-24 |
Система измерительная, ИС-ДВС-6 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
92859-24 |
Система измерительная, ИС-ДВС-6 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
92835-24 |
Система измерительная, ИС-ДВС-5 Фирма "AVL LIST GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Кто поверяет Приборы для определения дымности в отработавших газах транспортных средств ("Дымомер НСК")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 6 | 0 | 4 | 0 | 4 |
Стоимость поверки Приборы для определения дымности в отработавших газах транспортных средств ("Дымомер НСК")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Дымомеры имеют встроенное программное обеспечение (ПО). ПО аналитического блока используется для обеспечения функционирования дымомера, выполнения измерений; ПО блока управления - для управления дымомером, сбора, обработки, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации. Уровень защиты встроенного ПО - «средний» в соответствии с документом Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Аналитический блок |
Блок управления | |
|
Идентификационное наименование ПО |
AVL 415S |
Instrument Controller 4210 |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.ХХ |
не ниже KR1.ХХ |
Знак утверждения типа
Знак утверждения типананосится на корпус дымомера с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дымомерам AVL 415SE
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП 242-2368-2020 «ГСИ. Дымомеры AVL 415SE. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» «23» марта 2020 г.
Основные средства поверки:
наборы мер спектрального коэффициента диффузного отражения SRS, рег. № 68451-17.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик дымомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
AVL LIST GmbH, Австрия
Адрес: Hans-LIST-PLATZ 1 A-8020 GRAZ, Austria
Телефон: +43 316 787-0
Факс: +43 316 787-400
Web-сайт: www.avl.com
E-mail: info@avl.com
Заявитель
Общество с ограниченной ответственностью «ЭЛ-СКАДА» (ООО «ЭЛ-СКАДА»)
ИНН 5904117160
Адрес: 614067, г. Пермь, ул. Генерала Наумова, д. 8
Телефон: +7 (342) 219-56-90
Факс: +7 (342) 214-94-34
Web-сайт: www.el-scada.ru
E-mail: info@el-scada.ru
Испытательный центр
Федеральные государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия дымомеров - оптический. Проба отработавшего газа с частицами сажи прокачивается через аналитический фильтр. Излучение от источника света попадает на поверхность фильтра, отражается от его поверхности и регистрируется фотоприёмником встроенного рефлектометра. Интенсивность отраженного сигнала пропорциональна спектральному коэффициенту диффузного отражения (СКДО). На основании полученных значений СКДО от фильтра без пробы и от фильтра с отобранной пробой вычисляется число дымности отработавших газов.
Конструктивно дымомер состоит из двух блоков: аналитического блока и выносного блока управления AVL 4210. Аналитический блок содержит фильтродержатель, систему пробоотбора, систему подачи фильтровальной ленты, оптико-электронные компоненты. Управление дымомерами осуществляется с помощью блока управления, имеющего ЖК-дисплей и кнопки.
Передача данных между аналитическим блоком и блоком управления осуществляется по интерфейсу связи RS-232.
Электрическое питание осуществляется от сети переменного тока.
Общий вид дымомеров изображён на рисунке 1. Пломбировка корпуса не предусмотрена.

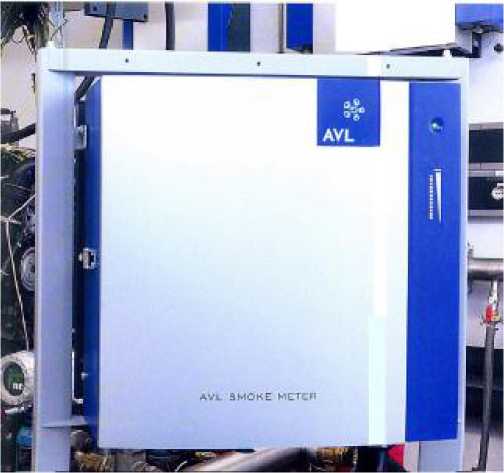

а) аналитический блок
Рисунок 1 - Общий вид дымомеров

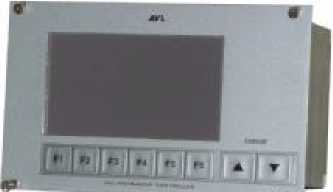

б) блок управления
