Сведения о средстве измерений: 78611-20 Датчики давления

Номер по Госреестру СИ: 78611-20
78611-20 Датчики давления
(CANOPEN)

Назначение средства измерений:
Датчики давления CANOPEN (далее по тексту - датчики) предназначены для измерений избыточного давления газов, паров и жидкостей. Датчики применяются в системах автоматического контроля, регулирования и управления технологическими процессами.

сертификация программного обеспечения
Внешний вид. Датчики давления, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики давления
Рисунок № 1

Общие сведения

Дата публикации - 24.07.2020
Срок свидетельства - 29.06.2025
Номер записи - 177676
ID в реестре СИ - 1364330
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

CANOPEN,

Производитель

Изготовитель - Фирма "AVL LIST GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.

Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.

Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.

В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.

Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№1105 от 2020.06.29 ПРИКАЗ Об утверждении типов средств измерений 99ГЕВ

Наличие аналогов СИ: Датчики давления (CANOPEN)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
78611-20 Датчики давления (CANOPEN)
Фирма "AVL LIST GmbH" (АВСТРИЯ )
40219-08 Датчики давления (ДГД-ЧВ)
ФГУП "ВНИИФТРИ" (РОССИЯ Московская обл., г. Солнечногорск, р.п. Менделеево)

Все средства измерений ФГУП "ВНИИФТРИ"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
16903-97
01.01.2003
Анализаторы выхлопных газов, AVL
Фирма "AVL LIST GmbH" (АВСТРИЯ )
1 год
20093-00
01.08.2005
Системы измерительные модульные, AVL PUMA
Фирма "AVL LIST GmbH" (АВСТРИЯ )
1 год
20094-00
01.08.2005
Измерители расхода картерных газов, AVL 442
Фирма "AVL LIST GmbH" (АВСТРИЯ )
1 год
20095-00
01.08.2005
Устройства для измерения массового расхода масла, AVL 403S
Фирма "AVL LIST GmbH" (АВСТРИЯ )
1 год
20096-00
01.08.2005
Измерители расхода топлива, AVL 733S
Фирма "AVL LIST GmbH" (АВСТРИЯ )
1 год
20097-00
01.08.2005
Дымомеры, AVL 438, AVL 439
Фирма "AVL LIST GmbH" (АВСТРИЯ )
1 год
20098-00
01.08.2005
Установки газоаналитические, AVL CEB II
Фирма "AVL LIST GmbH" (АВСТРИЯ )
1 год
20099-00
01.08.2005
Дымомеры, AVL 415/415S
Фирма "AVL LIST GmbH" (АВСТРИЯ )
1 год
24737-03
01.05.2008
Устройства для измерения крутящего момента и частоты вращения, AVL
Фирма "AVL LIST GmbH" (АВСТРИЯ )
6 месяцев
31902-06

Стенд для испытаний двигателей внутреннего сгорания, AVL
Фирма "AVL LIST GmbH" (АВСТРИЯ )
1 год
39127-08

Стенды для испытаний двигателей внутреннего сгорания с системой автоматизации, PUMA Open ENGINE TESTING
Фирма "AVL LIST GmbH" (АВСТРИЯ )
ОТ
1 год
40188-08

Стенд для испытаний двигателей внутреннего сгорания, AVL
Фирма "AVL LIST GmbH" (АВСТРИЯ )
ОТ
1 год
40336-09

Стенд динамометрический для испытаний двигателей внутреннего сгорания с системой автоматизации, PUMA Open Engine Testing
Фирма "AVL LIST GmbH" (АВСТРИЯ )
ОТ
1 год
62490-15

Система измерительная, ИС-ДВС-1
Фирма "AVL LIST GmbH" (АВСТРИЯ )
ОТ
МП
1 год
62937-15

Система измерительная, ИС-ДВС-2
Фирма "AVL LIST GmbH" (АВСТРИЯ )
ОТ
МП
1 год
62938-15

Система измерительная, ИС-ДВС-5
Фирма "AVL LIST GmbH" (АВСТРИЯ )
ОТ
МП
1 год
62939-15

Система измерительная, ИС-ДВС-3
Фирма "AVL LIST GmbH" (АВСТРИЯ )
ОТ
МП
1 год
62948-15

Система измерительная, ИС-ДВС-4
Фирма "AVL LIST GmbH" (АВСТРИЯ )
ОТ
МП
1 год
73997-19

Система измерительная, ИС-ДВС 001
Фирма "AVL LIST GmbH" (АВСТРИЯ )
ОТ
МП
1 год
75223-19

Стенд динамометрический, AVL LIST GmbH
Фирма "AVL LIST GmbH" (АВСТРИЯ )
ОТ
МП
1 год
76593-19

Дымомер, AVL 415SE
Фирма "AVL LIST GmbH" (АВСТРИЯ )
ОТ
МП
1 год
39127-08

Стенды для испытаний двигателей внутреннего сгорания с системой автоматизации, PUMA Open ENGINE TESTING
Фирма "AVL LIST GmbH" (АВСТРИЯ )
ОТ
МП
1 год
39126-08

Стенд для испытаний двигателей внутреннего сгорания с системой автоматизации, PUMA Open HD EMISSIONS
Фирма "AVL LIST GmbH" (АВСТРИЯ )
ОТ
МП
1 год
78612-20
29.06.2025
Термопреобразователи сопротивления, AVL
Фирма "AVL LIST GmbH" (АВСТРИЯ )
ОТ
МП
2 года
78611-20
29.06.2025
Датчики давления, CANOPEN
Фирма "AVL LIST GmbH" (АВСТРИЯ )
ОТ
МП
2 года
78790-20
28.07.2025
Расходомеры электромагнитные, AVL
Фирма "AVL LIST GmbH" (АВСТРИЯ )
ОТ
МП
5 лет
78740-20

Дымомеры, AVL 415SE
Фирма "AVL LIST GmbH" (АВСТРИЯ )
ОТ
МП
1 год
82779-21

Система измерительная, "ИС-ДВС 003"
Фирма "AVL LIST GmbH" (АВСТРИЯ )
ОТ
МП
1 год
82778-21

Система измерительная, "ИС-ДВС 002"
Фирма "AVL LIST GmbH" (АВСТРИЯ )
ОТ
МП
1 год

В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.

В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.

Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.

Бесплатный

Кто поверяет Датчики давления (ДГД-ЧВ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ИНЭКС СЕРТ"
(RA.RU.312302)
  • CANOPEN
  • 4 0 4 0 4 0 4

    Стоимость поверки Датчики давления (ДГД-ЧВ)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на корпус датчиков наклейкой, на эксплуатационную документацию - типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к датчикам давления CANOPEN

    Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

    ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

    ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные

    ГОСТ 14254-15 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)

    Техническая документация изготовителя «AVL List GmbH», Австрия

    Поверка

    Поверка

    осуществляется по документу МП-154/03-2020 «Датчики давления CANOPEN. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» «23» марта 2020 г.

    Основные средства поверки:

    - Преобразователи давления эталонные ПДЭ-020, ПДЭ-020И (рег. № 58668-14).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на корпус приборов и (или) в свидетельство о поверке, и (или) в паспорт.


    Изготовитель

    Фирма «AVL LIST GmbH», Австрия
    Адрес: Hans-List-Platz 1, A-8020, Graz, Austria
    Телефон: +43 316 787 0
    Факс: +43 316 787 400
    E-mail: info@avl.com
    Web-сайт: www.avl.com

    Заявитель


    Общество с ограниченной ответственностью «АВЛ» (ООО «АВЛ»)
    ИНН 7713103410
    Адрес: 127299, г. Москва, ул. Большая Академическая, дом 5, стр. 1
    Телефон: +7 (495) 937-32-86
    Факс: +7 (495) 937-32-89

    Испытательный центр


    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
    Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6
    Телефон: +7 (495) 481-33-80
    E-mail: info@prommashtest.ru

    Принцип измерений датчиков основан на упругой деформации чувствительного элемента. Измеряемое давление вызывает прогиб мембраны датчика, что приводит к изменению электрического сопротивления тензорезисторного или пьезорезистивного чувствительного элемента, находящегося в контакте с мембраной. Пропорциональный аналоговый сигнал давления, генерируемый тонкой ячеистой стальной пленкой, оцифровывается 16 битным АЦП и передается на персональный компьютер через интерфейс CANopen.

    Конструктивно датчики выполнены в виде единого металлического герметичного корпуса, в котором расположены чувствительный элемент и электронная плата.

    Пломбирование датчиков не предусмотрено.

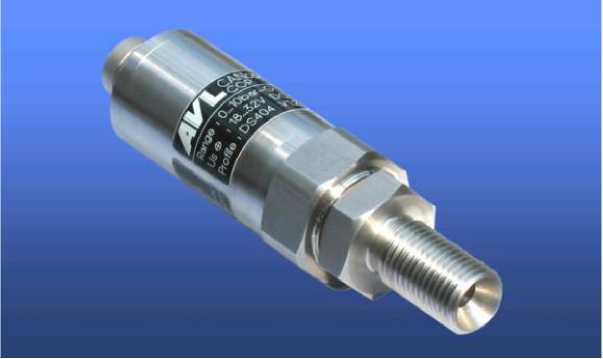

    Общий вид датчиков давления CANOPEN приведен на рисунке 1.

    Внешний вид. Датчики давления (ДГД-ЧВ), http://oei-analitika.ru

    Рисунок 1 - Общий вид датчиков

    Программное обеспечение отсутствует.


    Комплектность датчиков приведена в таблице 3.

    Таблица 3 - Комплектность датчиков

    Наименование

    Обозначение

    Количество

    Датчики давления CANOPEN

    -

    1 шт.

    Методика поверки

    МП-154/03-2020

    1 экз.

    Паспорт

    ДД.00.002.ПС

    1 экз.


    Основные метрологические и технические характеристики датчиков приведены в таблицах 1-2.

    Таблица 1 - Основные метрологические характеристики датчиков

    Наименование характеристики

    Величина

    Нижний предел измерений, МПа (бар)

    0 (0)

    Верхний предел измерений:

    - избыточного давления, МПа (бар)

    0,25 (2,5)

    Пределы допускаемой приведенной погрешности к верхнему пределу измерений, %

    ±0,3

    Вариация выходного сигнала, не более, %

    ±0,3

    Таблица 2 - Основные технические характеристики датчиков

    Наименование характеристики

    Величина

    Условия эксплуатации:

    • - температура окружающего воздуха, °C

    • - относительная влажность при температуре окружающего воздуха без конденсации влаги, %

    • - атмосферное давление, кПа

    от -25 до +85

    до 80 от 84 до 106,7

    Напряжение питания постоянного тока, В

    от 21,6 до 26,4

    Потребляемая мощность, Вт, не более

    0,7

    Интерфейс данных

    CANopen DS404

    Степень защиты от воздействий окружающей среды

    IP 65

    Габаритные размеры, мм, не более: длинахдиаметр

    110x30

    Резьба для присоединения к источнику давления:

    M14x1,5

    Масса, кг, не более

    0,25

    Средний срок службы, лет

    10
