Сведения о средстве измерений: 77478-20 Аппаратура геодезическая спутниковая

Номер по Госреестру СИ: 77478-20
77478-20 Аппаратура геодезическая спутниковая
(Trimble R10-2)

Назначение средства измерений:
Аппаратура геодезическая спутниковая Trimble R10-2 (далее - аппаратура) предназначена для измерений длин базисов и координат точек земной поверхности.

Внешний вид. Аппаратура геодезическая спутниковая, http://oei-analitika.ru рисунок № 1

Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1

Внешний вид. Аппаратура геодезическая спутниковая, http://oei-analitika.ru рисунок № 2

Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 2

Внешний вид. Аппаратура геодезическая спутниковая, http://oei-analitika.ru рисунок № 3

Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 3

Общие сведения

Дата публикации - 01.04.2020
Срок свидетельства - 10.02.2025
Номер записи - 176347
ID в реестре СИ - 1140869
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, нет, модификация Trimble R10-2, модель Trimble R10-2, Аппаратура геодезическая спутниковая Trimble R10-2, аппаратура геодезическая спутниковая, Trimble R10-2, Trimble R10-2 , Trimble R10-2 ПЕРВИЧНОЕ, Trimble R10-2, Trimble R10- 2, Trimble R10, R10-2, GPS приемник TRIMBLE R10-2, ---, -,

Производитель

Изготовитель - Фирма "Trimble Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

FA_3 Объём рынка поверки - государственные организации и частники за год

Бесплатный

Статистика

Кол-во поверок - 635
Выдано извещений - 0
Кол-во периодических поверок - 457
Кол-во средств измерений - 183
Кол-во владельцев - 83
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№3175 от 2022.12.15 ПРИКАЗ_Об утверждении типов средств измерений (16)

№155 от 2019.02.04 О переоформлении свидетельств об утверждении типа средства измерений № 19027 и № 19027/1 "Системы измерительные количества жидкости в резервуарах MTG (мод. MTG S, MTG A)" и внесении изменений в описание типа

№1952 от 2019.08.22 О переоформлении свидетельства об утверждении типа средства измерений № 48326 "Хроматографы газовые промышленные GC8000" и внесении изменений в описание типа

№296 от 2020.02.10 Об утверждении типов средств измерений 100

№2115 от 2021.09.27 Об утверждении типов средств измерений

№497 от 2022.02.28 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Аппаратура геодезическая спутниковая (Trimble R10-2)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
77478-20 Аппаратура геодезическая спутниковая (Trimble R10-2) Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	52614-13 Аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем (ГЛОНАСС/GPS/GALILEO/SBAS NV08C-MCM, NV08C-CSM и NV08C-CSM-DR) Закрытое акционерное общество "КБ НАВИС" (РОССИЯ г. Москва)
77478-20 Аппаратура геодезическая спутниковая (Trimble R10-2) Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	83171-21 Аппаратура (ПС ТДЦК.468139.004) АО "КБ НАВИС" (РОССИЯ г. Москва)

Все средства измерений АО "КБ НАВИС"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
66926-17 09.03.2027	Аппаратура геодезическая спутниковая, Trimble R2 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
67023-17 22.03.2027	Аппаратура геодезическая спутниковая, Trimble R9s Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
67919-17 19.06.2022	Нивелиры электронные, Spectra Precision FOCUS DL-15 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
67921-17 19.06.2022	Тахеометры электронные, Spectra Precision Focus 35 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
69004-17 24.10.2022	Тахеометры электронные, Spectra Precision Focus 2 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
69499-17 24.11.2022	Аппаратура геодезическая спутниковая, Trimble R1 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
70966-18 23.04.2024	Аппаратура геодезическая спутниковая, Trimble Geo7X Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
77478-20 10.02.2025	Аппаратура геодезическая спутниковая, Trimble R10-2 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год

MI_1 Распределение интервалов между поверками по группам средств измерений

В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.

Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.

Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.

Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.

В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.

Стоимость 200 руб. или по подписке

Кто поверяет Аппаратура (ПС ТДЦК.468139.004)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Для юриков	Для юриков первичные	Для юриков периодические
ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204)		- Trimble R10-2 Trimble R10	107	12	0	104	89	0	89
АО "СЕВ.-КАВ.АГП" (RA.RU.310625)		аппаратура геодезическая спутниковая Trimble R10-2	9		6	3	5	3	2
ООО "ТЕСТИНТЕХ" (RA.RU.312099)		--- R10-2 модель Trimble R10-2 Trimble R10-2 модификация Trimble R10-2 Trimble R10- 2 нет модификации	55		0	53	48	0	48
ООО "КВАЛИТЕСТ" (RA.RU.312469)		Нет модификации	2		0	0	0	0	0
ФБУ "ЦСМ Татарстан" (RA.RU.311394)	РСТ	Trimble R10-2	9	2	0	9	8	0	8
СГУГИТ (RA.RU.311286)		Trimble R10-2	2		0	0	0	0	0
ГБУ "МОСГОРГЕОТРЕСТ" (RA.RU.311355)		Trimble R10-2	33		0	33	33	0	33
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494)	РСТ	Нет модификации	14		0	14	14	0	14
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220)	РСТ	Нет модификации	17	3	0	17	17	0	17
ООО "АВТОПРОГРЕСС-М" (RA.RU.311195)		Нет модификации Trimble R10-2	129	2	36	36	49	31	15
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306)	РСТ	Trimble R10-2 Нет модификации	6		0	6	6	0	6
ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380)		Trimble R10-2 нет Trimble R10-2 ПЕРВИЧНОЕ Trimble R10-2 Trimble R10-2	132	17	14	109	100	8	92
ООО "АВТОПРОГРЕСС-М" (RA.RU.311195)		Аппаратура геодезическая спутниковая Trimble R10-2 Trimble R10-2	47		0	0	0	0	0
ООО «ГСИ-СЕРВИС» (RA.RU.313415)		TRIMBLE R10-2 GPS приемник TRIMBLE R10-2	12		0	12	0	0	0
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499)	РСТ	Trimble R10-2 Нет модификации	49	5	0	49	40	0	40
ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058)		Trimble R10-2	11	5	0	11	11	0	11
ФГУП "ВНИИФТРИ" (RA.RU.311478)	РСТ	Trimble R10-2	1		0	1	1	0	1

Стоимость поверки Аппаратура (ПС ТДЦК.468139.004)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ УРАЛТЕСТ Свердловская область	8574	8574

Программное обеспечение

Аппаратура имеет встроенное микропрограммное обеспечение «МПО Trimble R10-2», полевое программное обеспечение контроллера «Trimble Access», которое имеет разные версии в зависимости от операционной системы контроллера , а также офисное программное обеспечение «Trimble Business Center», устанавливаемое на персональный компьютер. С помощью указанного программного обеспечения обеспечивается взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 -2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные(признаки)	Значение
Наименование программного обеспечения	МПО Trimble R10-2	Trimble Access	Trimble Access	Trimble Business Center
Идентификационное наименование ПО	WFC-R10-2- V537.exe	Trimble Access.exe	Survey.exe	TBC_4_10_1_Full.exe
Номер версии ПО, не ниже	5.37	2017.21	2018.12	4.10.1
Цифровой идентификатор ПО	162F05B9	10D338D0	E9A54315	8C26EF56
Алгоритм вычисления цифрового идентификатора ПО	CRC-32	CRC-32	CRC-32	CRC-32

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой Trimble R10-2

ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия

Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «29» декабря 2018 г. № 2831

Техническая документация «Trimble Inc.», США.

Поверка

осуществляется по документу МП АПМ 40-19 «Аппаратура геодезическая спутниковая Trimble R10-2. Методика поверки», утверждённому ООО «Автопрогресс-М» «08» августа 2019 г.

Основные средства поверки:

- рабочий эталон 2 разряда в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утверждённой Приказом Росстандарта от 29.12.2018 г. №2831 - фазовый светодальномер (тахеометр);
- имитатор сигналов СН-3803М (рег. № 54309-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Изготовитель

«Trimble Inc.», США
Адрес: 935 Stewart Drive, Sunnyvale, СА 94085, USA
Тел./факс: +1 408 481 8000
E-mail: Sales@Trimble.com

Заявитель

Московское Представительство компании «Тримбл Экспорт Лимитед» (США)
ИНН 9909120735
Адрес: 117218, г. Москва, ул. Кржижановского, д. 14, к. 3
Тел.: +7 (495) 258-50-45, факс: +7 (495) 258-50-44
E-mail: Moscow_RepOffice@Trimble.com

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М»
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб.0
E-mail: info@autoprogress-m.ru

Аппаратура геодезическая спутниковая Trimble R10-2 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.

Конструктивно аппаратура представляет собой металлический корпус с пластиковым верхом, вмещающий спутниковую геодезическую антенну и приёмник, управление которым осуществляется с помощью персонального компьютера или полевого контроллера. Принимаемая со спутников информация записывается во внутреннюю память. Аппаратура оснащена съемной аккумуляторной батареей. На передней панели аппаратуры геодезической спутниковой Trimble R10-2 расположена кнопка питания, она же является функциональной кнопкой, а также светодиодные индикаторы питания, статуса спутников, связи с внешними устройствами, записи/ выгрузки данных.

Аппаратура геодезическая спутниковая Trimble R10-2 оснащена следующими портами:

- 1 порт Lemo RS-232 для связи с персональным компьютером или контроллером и для подключения внешнего источника питания;
- 1 порт Lemo USB 2.0 для связи с персональным компьютером, подключения внешнего устройства хранения данных и для подключения внешнего источника питания;
- 1 разъем SMA для подключения УКВ антенны (для приборов со встроенным УКВ модемом).

Внешний вид аппаратуры представлен на рисунках 1 - 3. На рисунке 3 также представлена информация, идентифицирующая аппаратуру геодезическую спутниковую Trimble R10 модель 2 (Trimble R10-2).

Внешний вид. Аппаратура (ПС ТДЦК.468139.004), http://oei-analitika.ru

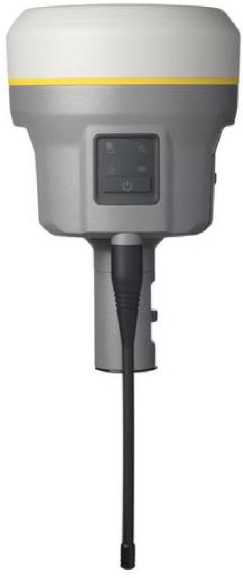

Рисунок 1 - Внешний вид аппаратуры (лицевая панель корпуса)

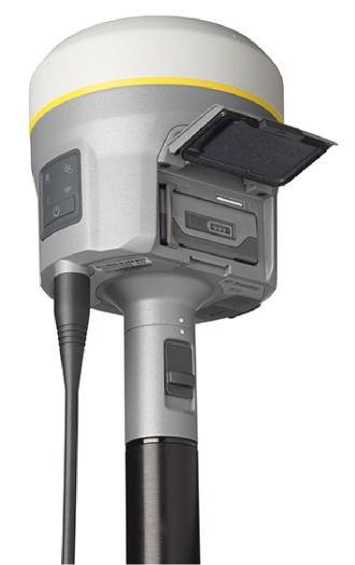

Рисунок 2 - Внешний вид аппаратуры (боковая панель корпуса с батарейным отсеком)

Trimble

regulatory model R1U-2-GUWFBTR4

R10-2

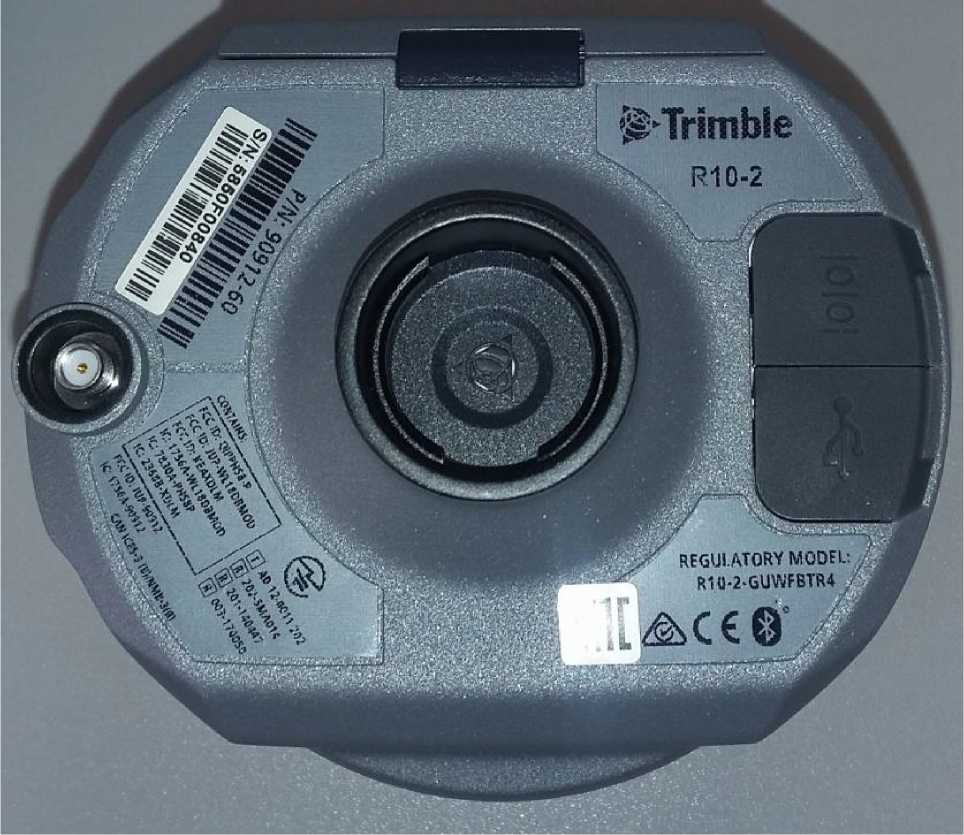

Рисунок 3 - Внешний вид аппаратуры (нижняя панель, идентификационные таблички)

Пломбирование аппаратуры геодезической спутниковой Trimble R10-2 не производится, ограничение доступа к узлам обеспечено конструкцией самого корпуса, который является неразборным.

Таблица 4 -

Наименование	Обозначение	Количество, ед.
Приемник		1 шт.
Транспортировочный кейс		1 шт.
УКВ антенна*		1 шт.
Аккумулятор		2 шт.
Зарядное устройство		1 шт.
Адаптер быстрой установки		1 шт.
Y-кабель питания/Б^В-клиент		1 шт.
Кабель USB-хост		1 шт.
Методика поверки	МП АПМ 40-19	1 экз.
Руководство по эксплуатации на русском языке	-	1 экз.

- для приемников со встроенным УКВ модемом

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений длин базисов, м

от 0 до 30000

Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95), мм, в режимах:

«Статика», «Быстрая статика»:

- в плане
- по высоте

«Кинематика», «Кинематика в реальном времени (RTK)»:

- в плане
- по высоте

«Кинематика в реальном времени (RTK, Trimble xFill)»¹:

- в плане
- по высоте

±2 • (3,0 + 0,5 • 10^-6 • D)

±2 • (5,0 + 0,5 • 10^-6 • D)

±2 • (8 + 1 • 10^-6 • D) ±2 • (15 + 1 • 10^-6 • D)

±2 • (8 + 1 • 10^-6 • D + 10 • T) ±2 • (15 + 1 • 10^-6 • D + 20 • T)

Наименование характеристики

Значение

«Trimble CenterPoint RTX»², «Trimble CenterPoint RTX-PP»:

- в плане
- по высоте

«Дифференциальные кодовые измерения (dGNSS)»:

- в плане
- по высоте

±2 • 60

±2 • 140

±2 • (250 + 1 • 10^-6 • D)

±2 • (500 + 1 • 10^-6 • d)

где D - измеряемое расстояние в мм,

T - продолжительность измерений в минутах (не более 5 минут) с использованием источника дифференциальных поправок Trimble xFill

Границы допускаемой абсолютной погрешности определения координат (при доверительной вероятности 0,95), мм, в режиме «Навигационный»:

- в плане
- по высоте

±9000

±15000

Допускаемая средняя квадратическая погрешность измерений длины базиса, мм, в режимах: «Статика», «Быстрая статика»:

- в плане
- по высоте

«Кинематика», «Кинематика в реальном времени (RTK)»:

- в плане
- по высоте

«Кинематика в реальном времени (RTK, Trimble xFill)»¹:

- в плане
- по высоте

«Trimble CenterPoint RTX»², «Trimble CenterPoint RTX-PP»:

- в плане
- по высоте

«Дифференциальные кодовые измерения (dGNSS)»:

- в плане
- по высоте

± (3,0 + 0,5 • 10^-6 • D)

± (5,0 + 0,5 • 10^-6 • D)

± (8 + 1 • 10^-6 • D)

± (15 + 1 • 10^-6 • D)

± (8 + 1 • 10^-6 • D + 10 • T)

± (15 + 1 • 10^-6 • D + 20 • T)

± 30

± 70

± (250 + 1 • 10^-6 • D)

± (500 + 1 • 10^-6 • D)

где D - измеряемое расстояние в мм,

Допускаемая средняя квадратическая погрешность определения координат, мм, в режиме - «Навигационный»:

- в плане
- по высоте

4500

7500

¹ - с использованием источника дифференциальных поправок Trimble xFill и при отсутствии

связи с базовым приемником в течение не более 5 минут

² - на суше, с использованием источника дифференциальных поправок Trimble RTX

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Тип приёмника	Многочастотный, многосистемный
Количество каналов	672
Тип антенны	встроенная
Диапазон рабочих температур, °С	от -40 до +65
Напряжение источника питания постоянного тока, В - внешнего питания - внутреннего аккумулятора	от 11,0 до 24,0 7,4
Габаритные размеры, (ШхВ), мм, не более:	119x136
Масса, кг, не более	1,12
