Номер по Госреестру СИ: 66926-17
66926-17 Аппаратура геодезическая спутниковая
(Trimble R2)
Назначение средства измерений:
Аппаратура геодезическая спутниковая Trimble R2 (далее - аппаратура) предназначена для измерений длины базиса при выполнении инженерно-геодезических изысканий, кадастровых и землеустроительных работ, создании планово-высотного обоснования, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.

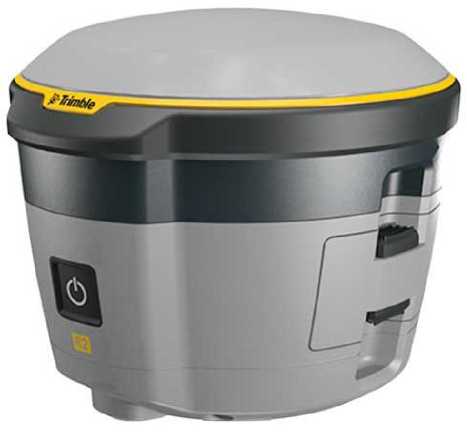

Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Программное обеспечение
Trimble R2 имеет встроенное микропрограммное обеспечение (далее - МПО R2) и поддерживает работу с программным обеспечением (далее - ПО) контроллера «Trimble Access», а также ПО «Trimble Business Center», устанавливаемым на ПК. С помощью указанного ПО обеспечивается взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
МПО R2 |
Trimble Access |
Trimble Business Center |
Номер версии (идентификационный номер ПО), не ниже |
5.10 |
2015.22 |
3.61 |
Цифровой идентификатор ПО |
7F2E9C4C |
663AE71E |
25CE30E3 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой Trimble R2
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений
Техническая документация «Trimble Inc.», США
Поверка
Поверкаосуществляется по документу МП АПМ 69-16 «Аппаратура геодезическая спутниковая Trimble R2. Методика поверки», утверждённому ООО «Автопрогресс-М» «24» ноября 2016 г.
Основные средства поверки:
- фазовый светодальномер ( тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Trimble Inc.», США
Адрес: 935 Stewart Drive, Sunnyvale, СА 94085, USA
Тел./Факс: + 1 408 481 8000
E-mail: info@trimle.com
Заявитель
Московское Представительство компании «Тримбл Экспорт Лимитед» (США)
ИНН 9909120735
117218, г. Москва, ул. Кржижановского, д. 14, к. 3
Тел.: +7 495 258 50 45, факс: +7 495 258 50 44
Е-mail: Moscow_RepOffice@Trimble.com
Испытательный центр
ООО «Автопрогресс-М»
Адрес: 123308, г. Москва, ул. Мневники, д. 3 корп. 1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Аппаратура геодезическая спутниковая Trimble R2 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приемник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции.
Управление аппаратурой осуществляется с помощью полевого контроллера, персонального компьютера (далее - ПК), мобильных устройств на базе различных операционных систем или wеb-интерфейса, с подключением к приемнику по кабелю, Bluetooth или Wi-Fi. Принимаемая со спутников информация записывается с частотой 1 Гц, 2 Гц, 5 Гц во внутреннюю память приёмника или память контроллера. Li-Ion аккумулятор питания в аппаратуре сменный.
На передней панели расположена кнопка «Питание» и светодиодный индикатор. Кнопка «Питание» позволяет включить и выключить прибор. Светодиод отображает текущие состояния питания и приёма радиосигналов.
В нижней части корпуса приёмника располагается разъем TNC внешней УКВ радиоантенны, порт micro-USB и втулка с резьбой %-11 для закрепления аппаратуры. На боковой панели корпуса расположен извлекаемый отсек для аккумулятора.
Аппаратура позволяет принимать следующие типы спутниковых сигналов:
GPS: L1 C/A, L2C, L2E, L2P; GLONASS: L1 C/A, L1P, L2 C/A, L2P; Galileo: L1 CBOC, E5A, E5B, E5AltBOC; Beidou (COMPASS): B1, B2; QZSS, EGNOS, WAAS, GAGAN, RTX.
Внешний вид аппаратуры представлен на рисунке 1.

Рисунок 1 - Внешний вид аппаратуры геодезической спутниковой Trimble R2
Пломбирование внешних крепёжных винтов корпусов аппаратуры не производится, внутренние крепежные винты залиты пломбирующим лаком.
Таблица 4 -
Наименование |
Обозначение |
Количество, ед. |
Аппаратура геодезическая спутниковая |
- |
1 |
Транспортировочный ящик (кейс)1) |
- |
1 |
Зарядное устройство |
- |
1 |
Кабель USB |
- |
1 |
аккумулятор |
- |
2 |
УКВ антенна^ |
- |
1 |
Методика поверки |
МП АПМ 69-16 |
1 |
Руководство по эксплуатации на русском языке |
- |
1 |
1) - По заказу потребителя |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Границы допускаемой абсолютной погрешности измерений длины базиса1) (при доверительной вероятности 0,95), мм, в режимах: | |
«Статика», «Быстрая статика»: |
±2^(3,0+0,540-6<D) |
- в плане | |
- по высоте |
±2<5,0+0,540-6<d) |
«Кинематика»: |
±2-(10+1-10'6-D) |
- в плане | |
- по высоте |
±2<20+140-6<d) |
«Кинематика в реальном времени (RTK)»: |
±2-(10+1-10-6<D) |
- в плане | |
- по высоте |
±2<20+140’6<d) |
«Дифференциальные кодовые измерения (dGNSS)»: |
±2<250+140-6<D) |
- в плане | |
- по высоте |
±2^(500+140’6<D), |
где D - измеряемое расстояние в мм | |
Допускаемая средняя квадратическая погрешность измерений длины базиса1), мм, в режимах: | |
«Статика», «Быстрая статика»: |
3,0+0,540-6<D |
- в плане | |
- по высоте |
5,0+0,540-6<D |
«Кинематика»: |
10+1-10-6<D |
- в плане | |
- по высоте |
20+1-10-6<D |
«Кинематика в реальном времени (RTK)»: |
10+1-10-6<D |
- в плане | |
- по высоте |
20+1-10-6<D |
Продолжение таблицы 2
Наименование характеристики |
Значение |
«Дифференциальные кодовые измерения (dGNSS)»:
|
250+K10-6<D 500+140-6<D, где D - измеряемое расстояние в мм |
1) - При длине базиса от 0 до 30 км |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Тип приёмника |
Многочастотный, многосистемный |
Тип антенны |
Встроенная |
Количество каналов |
220 |
Режимы измерений длины базиса |
«Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (dGNSS)», |
Диапазон рабочих температур, °С |
от -20 до +55 |
Напряжение источника питания постоянного тока, В:
|
5,0 7,4 |
Габаритные размеры (диаметрхвысота), мм, не более |
140x114 |
Масса (без аккумулятора), кг, не более |
1,08 |
