Номер по Госреестру СИ: 67023-17
67023-17 Аппаратура геодезическая спутниковая
(Trimble R9s)
Назначение средства измерений:
Аппаратура геодезическая спутниковая Trimble R9s (далее - аппаратура) предназначена для измерений длины базиса при выполнении инженерно-геодезических изысканий, кадастровых и землеустроительных работ, создании планово-высотного обоснования, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.03.2027
Номер записи - 158533
ID в реестре СИ - 380933
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модель Trimble R9s, Без модификации, Аппаратура спутниковая геодезическая Trimble R9s, Аппаратура геодезическая спутниковая Trimble R9s, аппаратура геодезическая спутниковая, Аппаратура геодезическая спутниковая Trimble R9s, Trimble R9s , Trimble R9sс мультичастотной антенной ASH 647300 C, Trimble R9s , Trimble R9s в комплекте с антенной Zephyr 3 Base s/n: 1430692553, Trimble R9s в комплекте с антенной Trimble Zephyr 3 №60353B0087, Trimble R9s GNSS, Trimble R9s, Trimble R9s , Trimble R9s, R9s, GPS приемник TRIMBLE R9s, -, Аппаратура геодезическая спутниковая Trimble R9s,
Производитель
Изготовитель - Фирма "Trimble Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Статистика
Кол-во поверок - 1365
Выдано извещений - 0
Кол-во периодических поверок - 820
Кол-во средств измерений - 277
Кол-во владельцев - 112
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№614 от 2017.03.22 Об утверждении типов средств измерений
№261 от 2022.02.02 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (20)
Наличие аналогов СИ: Аппаратура геодезическая спутниковая (Trimble R9s)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
67023-17 Аппаратура геодезическая спутниковая (Trimble R9s) Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
83172-21 Аппаратура (РС ТДЦК.468139.003) Акционерное общество "Конструкторское бюро навигационных систем" (РОССИЯ г. Москва) |
Все средства измерений Акционерное общество "Конструкторское бюро навигационных систем"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
66926-17 09.03.2027 |
Аппаратура геодезическая спутниковая, Trimble R2 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67023-17 22.03.2027 |
Аппаратура геодезическая спутниковая, Trimble R9s Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67919-17 19.06.2022 |
Нивелиры электронные, Spectra Precision FOCUS DL-15 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67921-17 19.06.2022 |
Тахеометры электронные, Spectra Precision Focus 35 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
69004-17 24.10.2022 |
Тахеометры электронные, Spectra Precision Focus 2 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
69499-17 24.11.2022 |
Аппаратура геодезическая спутниковая, Trimble R1 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70966-18 23.04.2024 |
Аппаратура геодезическая спутниковая, Trimble Geo7X Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77478-20 10.02.2025 |
Аппаратура геодезическая спутниковая, Trimble R10-2 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
В разработке
Кто поверяет Аппаратура (РС ТДЦК.468139.003)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 76 | 7 | 1 | 67 | 0 | 42 | 1 | 41 | ||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 31 | 0 | 31 | 0 | 31 | 0 | 31 | ||
| ООО "РУСГЕОКОМ" (RA.RU.314065) | 6 | 1 | 1 | 5 | 0 | 6 | 1 | 5 | ||
| АО "СЕВ.-КАВ.АГП" (RA.RU.310625) | 12 | 7 | 5 | 0 | 6 | 4 | 2 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 255 | 18 | 179 | 0 | 195 | 17 | 174 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 65 | 0 | 58 | 0 | 58 | 0 | 58 | ||
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 76 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 14 | 2 | 0 | 14 | 0 | 13 | 0 | 13 | |
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 155 | 2 | 16 | 68 | 0 | 61 | 12 | 32 | ||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 329 | 5 | 4 | 315 | 0 | 309 | 4 | 305 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 145 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЦМС ПРОГРЕСС" (1771) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 106 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ГСИ-СЕРВИС» (RA.RU.313415) | 12 | 0 | 12 | 0 | 2 | 0 | 2 | |||
| филиал «СевКавАГП» АО «Роскартография» (0234) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 43 | 4 | 0 | 43 | 0 | 43 | 0 | 43 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Аппаратура (РС ТДЦК.468139.003)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Воронежский ЦСМ Воронежская область |
8146 | 9494 |
|
ФБУ Красноярский ЦСМ Красноярский край |
16726 | 9494 |
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
4484 | 9494 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
9538 | 9494 |
|
ФБУ УРАЛТЕСТ Свердловская область |
8574 | 9494 |
Программное обеспечение
Аппаратура имеет встроенное микропрограммное обеспечение (далее - МПО R9s) и поддерживает работу с программным обеспечением (далее - ПО) контроллера «Trimble Access», а также ПО «Trimble Business Center», устанавливаемым на ПК. С помощью указанного ПО обеспечивается взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
МПО R9s |
Trimble Access |
Trimble Business Center |
|
Номер версии (идентификационный номер ПО), не ниже |
5.14 |
2016.03 |
3.70 |
|
Цифровой идентификатор ПО |
3E07064F |
AD7672A1 |
FFAB81C0 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой Trimble R9s
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений.
Государственная поверочная схема для координатно-временных средств измерений
Техническая документация «Trimble Inc.», США
Поверка
Поверкаосуществляется по документу МП АПМ 70-16 «Аппаратура геодезическая спутниковая Trimble R9s. Методика поверки», утверждённому ООО «Автопрогресс-М» «24» ноября 2016 г.
Основные средства поверки:
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Trimble Inc.», США
Адрес: 935 Stewart Drive, Sunnyvale, СА 94085, USA
Тел./Факс: + 1 408 481 8000
E-mail: info@trimle.com
Заявитель
Московское Представительство компании «Тримбл Экспорт Лимитед» (США)
ИНН 9909120735
Адрес: 117218, г. Москва, ул. Кржижановского, д. 14, к. 3
Тел.: +7 495 258 50 45, факс: +7 495 258 50 44
Е-mail: Moscow_RepOffice@Trimble.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Адрес: 123308, г. Москва, ул. Мневники, д. 3 корп. 1Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: mfo@autoprogress-m.ru
Аппаратура геодезическая спутниковая Trimble R9s - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура представлена модульной системой: спутниковая геодезическая антенна и отдельно приемник. Аппаратура спроектирована для применения в масштабируемой сети базовых станций глобальных навигационных спутниковых систем (ГНСС), а также для самостоятельного применения в качестве отдельной базовой или подвижной станции.
Управление аппаратурой осуществляется с помощью полевого контроллера, персонального компьютера (далее - ПК) или wеb-интерфейса, с подключением к приемнику по кабелю или Bluetooth. Принимаемая со спутников информация записывается с частотой от 1 Гц до 20 Гц во внутреннюю память приемника объемом 52 Мбайт, в память контроллера, на внешнее устройство USB или ПК. Li-Ion аккумулятор питания в аппаратуре встроенный.
На лицевой панели корпуса размещены: вакуумно-люминесцентный дисплей, светодиодный индикатор питания (отображает состояние «Вкл./Выкл.»), кнопка питания для включения/выключения аппаратуры, кнопка «Esc» для отмены текущих изменений или возврата к предыдущей экранной форме, кнопка «Enter» для подтверждения изменений или перехода к следующей экранной форме, кнопки «Вверх», «Вниз», «Влево», «Вправо» для перемещения курсора или выполнения изменений/редактирования.
На задней панели корпуса аппаратуры расположен клапан вентиляции, а также следующие порты и разъемы:
-
- порт с разъемом ТNС для подключения внешней спутниковой геодезической антенны;
-
- порт с разъемом ТNС для подключения внешней радиоантенны УКВ модема;
-
- порт RS-232 с семиштырьковым разъемом Lemo для подключения к контроллеру или ПК, подачи питания от внешнего источника;
-
- порт D-sub с 26-контактным разъемом DB26 для подключения мультипортового адаптера.
Мультипортовые адаптеры включают следующие порты и разъёмы:
-
- порт Ethemet с разъемом RJ45 Jack для подключения к локальной сети;
-
- порт USB типов A или B для подключения внешних устройств USB и подключения к ПК;
-
- порт RS-232 с девятиштырьковым разъемом DB9 для подключения к контроллеру или ПК;
-
- разъём для подачи питания от внешнего источника или батареи.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1 C/A, L2C, L2E, L2P, L5; GLONASS: L1 C/A, L1P, L2 C/A, L2P, L3 CDMA; Galileo: L1 CBOC, E5A, E5B, and E5AltBOC; Beidou (COMPASS): B1, B2; QZSS, EGNOS, WAAS, GAGAN, RTX.
Внешний вид аппаратуры представлен на рисунках 1 и 2.

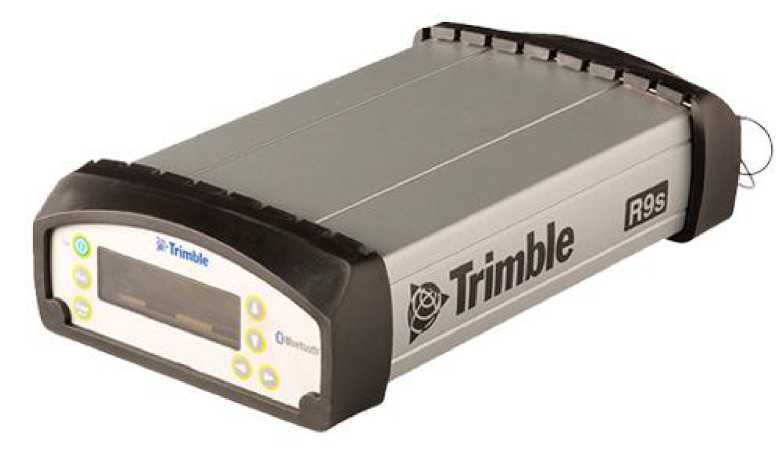

Рисунок 1 - Внешний вид аппаратуры (лицевая панель корпуса)

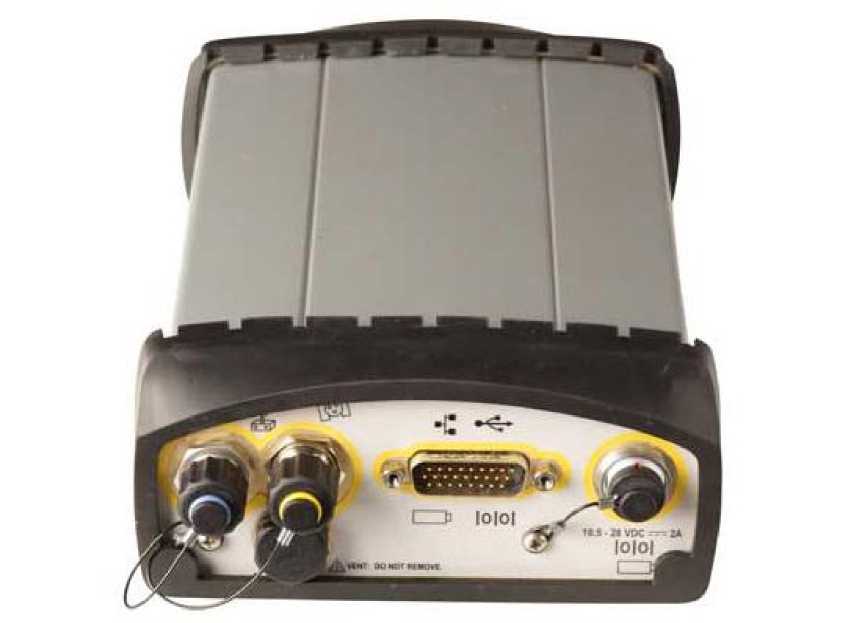

Рисунок 2 - Внешний вид аппаратуры (задняя панель корпуса)
Пломбирование внешних крепёжных винтов корпусов аппаратуры не производится, все внутренние крепежные винты залиты пломбирующим лаком.
Таблица 4 -
|
Наименование |
Обозначение |
Количество, ед. |
|
Аппаратура геодезическая спутниковая |
- |
1 |
|
Антенна ГНСС (модель в зависимости от заказа) !) |
- |
1 |
|
Кабель антенный (длина в зависимости от заказа) !) |
- |
1 |
Продолжение таблицы 4
|
Транспортировочный ящик (кейс) |
- |
1 |
|
Зарядное устройство '' |
- |
1 |
|
Кабель USB |
- |
1 |
|
Антенна УКВ '' |
- |
1 |
|
Мультипортовый адаптер DB26/USB, Ethernet, питание |
- |
1 |
|
Методика поверки |
МП АПМ 70-16 |
1 |
|
Руководство по эксплуатации на русском языке |
- |
1 |
|
1) - По заказу потребителя | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Границы допускаемой абсолютной погрешности измерений длины базиса1) (при доверительной вероятности 0,95), мм, в режимах: «Статика», «Быстрая статика»:
«Кинематика»:
«Кинематика в реальном времени (RTK)»:
«Кинематика в реальном времени (RTK, Trimble xFill)»2:
«Дифференциальные кодовые измерения (dGNSS)»:
|
±2 • (3,0 + 0,5 • 10-6 • D) ±2 • (5,0 + 0,5 • 10-6 • D) ±2 • (8 + 1 • 10-6 • D) ±2 • (15 + 1 • 10-6 • D) ±2 • (8 + 1 • 10-6 • D) ±2 • (15 + 1 • 10-6 • D) ±2 • (8 + 1 • 10-6 • D + 10 • T) ±2 • (15 + 1 • 10-6 • D + 20 • T) ±2 • (250 + 1 • 10-6 • D) ±2 • (500 + 1 • 10-6 • D), где D - измеряемое расстояние в мм, T - продолжительность измерений в минутах (не более 5 минут) с использованием источника дифференциальных поправок Trimble xFill |
|
Допускаемая средняя квадратическая погрешность измерений длины базиса1), мм, в режимах: «Статика», «Быстрая статика»:
«Кинематика»:
«Кинематика в реальном времени (RTK)»:
|
3,0 + 0,5 • 10-6 • D 5,0 + 0,5 • 10-6 • D 8 + 1 • 10-6 • D 15 + 1 • 10-6 • D 8 + 1 • 10-6 • D 15 + 1 • 10-6 • D |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
«Кинематика в реальном времени (RTK, Trimble xFill)» 2):
«Дифференциальные кодовые измерения (dGNSS)»:
|
8 + 1 • 10-6 • D + 10 • T 15 + 1 • 10-6 • D + 20 • T 250 + 1 • 10-6 • D 500 + 1 • 10-6 • D, где D - измеряемое расстояние в мм, T - продолжительность измерений в минутах (не более 5 минут) с использованием источника дифференциальных поправок Trimble xFill |
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип приёмника |
Многочастотный, многосистемный |
|
Тип антенны |
Внешняя, моделей: Trimble Zephyr 2, Trimble Zephyr 2 Geodetic, Trimble GNSS Choke Ring |
|
Количество каналов |
440 |
|
Режимы измерений длины базиса |
«Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Кинематика в реальном времени (RTK, Trimble xFill)», «Дифференциальные кодовые измерения (dGNSS)» |
|
Диапазон рабочих температур, °С |
от -40 до +65 |
|
Напряжение источника питания постоянного тока, В:
|
от 10,5 до 28,0 7,2 |
|
Габаритные размеры (ДхШхВ), мм, не более |
240x120x50 |
|
Масса (со встроенным аккумулятором и модемом), кг, не более |
1,65 |
