Номер по Госреестру СИ: 67919-17
67919-17 Нивелиры электронные
(Spectra Precision FOCUS DL-15)
Назначение средства измерений:
Нивелиры электронные Spectra Precision FOCUS DL-15 (далее - нивелиры) предназначены для измерения превышений методом геометрического нивелирования по вертикальным рейкам при создании, развитии и поддержании в рабочем состоянии государственных геодезических сетей.
Внешний вид.
Нивелиры электронные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 19.06.2022
Номер записи - 159520
ID в реестре СИ - 381920
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нивелиры электронные Spectra Precision FOCUS DL-15, Нивелир электронный Spectra Precision FOCUS DL-15 в комплекте с рейкой нивелирной кодовой №1401, Нивелир электронный Spectra Precision FOCUS DL-15 в комплекте с рейкой нивелирной кодовой №1344, Нивелир электронный Spectra Precision FOCUS DL-15 в комплекте с рейкой нивелирной кодовой №1258, Нивелир электронный Spectra Precision FOCUS DL-15, Нивелир электронный Spectra Precision DL-15, нивелир электронный, Нивелир электронный, Модель Spectra Precision FOCUS DL-15, Spectra Precision FOCUS DL-15 в комплекте с рейкой нивелирной №1401, Spectra Precision FOCUS DL-15 в комплекте с рейкой нивелирной №1258, Spectra Precision FOCUS DL-15 в комплекте с рейкой нивелирной кодовой №1401, Spectra Precision FOCUS DL-15 в комплекте с рейками нивелирными № 759100, 50574, Spectra Precision FOCUS DL-15 в комплекте с рейками нивелирными № 759100, 50574, Spectra Precision FOCUS DL-15 ( с кодовыми рейками, Spectra Precision FOCUS DL-15, FOCUS DL-15, DL-15, -,
Производитель
Изготовитель - Фирма "Trimble Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Статистика
Кол-во поверок - 63
Выдано извещений - 0
Кол-во периодических поверок - 35
Кол-во средств измерений - 11
Кол-во владельцев - 18
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1335 от 2017.06.19 Об утверждении типов средств измерений
Наличие аналогов СИ: Нивелиры электронные (Spectra Precision FOCUS DL-15)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
67919-17 Нивелиры электронные (Spectra Precision FOCUS DL-15) Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
41037-21 Нивелиры лазерные (НЛ-05К) ООО "Геоприбор" (РОССИЯ г.Волжский) |
Все средства измерений ООО "Геоприбор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
66926-17 09.03.2027 |
Аппаратура геодезическая спутниковая, Trimble R2 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67023-17 22.03.2027 |
Аппаратура геодезическая спутниковая, Trimble R9s Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67919-17 19.06.2022 |
Нивелиры электронные, Spectra Precision FOCUS DL-15 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67921-17 19.06.2022 |
Тахеометры электронные, Spectra Precision Focus 35 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
69004-17 24.10.2022 |
Тахеометры электронные, Spectra Precision Focus 2 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
69499-17 24.11.2022 |
Аппаратура геодезическая спутниковая, Trimble R1 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70966-18 23.04.2024 |
Аппаратура геодезическая спутниковая, Trimble Geo7X Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77478-20 10.02.2025 |
Аппаратура геодезическая спутниковая, Trimble R10-2 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Нивелиры лазерные (НЛ-05К)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 10 | 1 | 1 | 8 | 0 | 2 | 1 | 1 | ||
| АО "СЕВ.-КАВ.АГП" (RA.RU.310625) | 7 | 1 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 9 | 0 | 9 | 0 | 5 | 0 | 5 | |||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 9 | 1 | 0 | 7 | 0 | 6 | 0 | 6 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 9 | 1 | 0 | 7 | 0 | 6 | 0 | 6 | ||
| ФГУП "Северо-Кавказкое аэрогеодезическое предприятие" (RA.RU.310625) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Нивелиры лазерные (НЛ-05К)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
4625 | 4625 |
Программное обеспечение
Нивелиры имеют встроенное программное обеспечение (далее - ПО) «FOCUS DL-15 Firmware».
Программное обеспечение «FOCUS DL-15 Firmware» разработано специально для нивелиров и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
FOCUS DL-15 Firmware |
|
Номер версии (идентификационный номер ПО), не ниже |
2.67 |
|
Цифровой идентификатор ПО |
9EC718FC |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом и на корпус нивелиров наклейкой.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к нивелирам электронным Spectra Precision FOCUS DL-15ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
Техническая документация «Trimble Inc.», США
Поверка
Поверкаосуществляется по документу МП АПМ 31-16 Нивелиры электронные Spectra Precision FOCUS DL-15. Методика поверки», утверждённому ООО «Автопрогресс-М» 20 июля 2016 года.
Основные средства поверки:
-
- нивелир Н-05, СКП 0,5 мм на 1 км двойного хода (рег. № 7212-79);
-
- теодолит 3Т2КП (рег. № 45283-10);
-
- стенд универсальный коллиматорный ВЕГА УКС (рег. № 44753-16);
-
- рулетка измерительная металлическая UM5M, (0 - 5) м, КТ 3 ГОСТ 7502-98, (рег № 22003-07);
-
- рулетка измерительная металлическая PR100/5, (0 - 100) м, КТ 3 ГОСТ 7502-98, (рег. № 22003-07);
-
- высотный стенд ГОСТ 10528-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Trimble Inc.», США
Адрес: 935 Stewart Drive, Sunnyvale, CA 94085, USA
Тел./Факс: +1 408 481 8000
E-mail: info@trimble.com
Заявитель
Общество с ограниченной ответственностью «ГиС» (ООО «ГиС») ИНН 7713663797
Адрес: 125363, Москва, ул. Новопоселковая, д.6, стр. 2
Тел./факс: +7 (495) 783-56-39
E-mail: gis@gis2000.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
Адрес: 123308, г. Москва, ул. Мневники, д. 3 корп. 1 Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0 E-mail: info@autoprogress-m.ru
Нивелиры - геодезические приборы, принцип действия которых основан на автоматической установке визирной оси в горизонтальном положении с помощью маятникового оптикомеханического компенсатора. Измерение превышений состоит в суммировании разностей отсчетов (проекция визирной оси на нивелирную рейку) по нивелирным рейкам, установленным на каждых двух последовательных точках, расположенных по некоторой линии и образующей нивелирный ход.
Нивелиры представляют собой пластиковый прорезиненный корпус, с размещенной в нем оптикой, электронно-измерительным и регистрирующим модулем. Корпус нивелиров соединен с несъемной подставкой (трегером) для установки на штатив. На верхней части корпуса нивелиров имеется ручка для его переноски.
Управление нивелирами и их настройка обеспечивается посредством клавиатуры и ЖК экрана на задней панели, точное наведение на рейку осуществляется с помощью двухстороннего наводящего винта.
Нивелиры имеют горизонтальный лимб для угловых измерений, а наличие сетки нитей дает возможность использовать нивелиры как традиционные оптические нивелиры.
Нивелиры снабжены круглым уровнем для быстрого его приведения в рабочее положение. При работе используются специальные рейки с кодовой шкалой для электронного автоматического считывания или традиционные шашечные рейки для визуального взятия отсчетов.
Нивелиры имеют встроенную память для сохранения измерений, последовательный порт RS-232C для передачи данных на персональный компьютер для дальнейшей обработки.
Общий вид нивелиров представлен на рисунке 1.

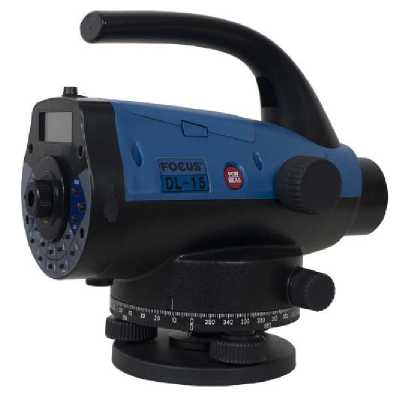

Рисунок 1 - Общий вид нивелиров электронных Spectra Precision FOCUS DL-15
Ограничение несанкционированного доступа к узлам обеспечено конструкцией крепежных винтов, которые могут быть сняты только при наличии специальных ключей.
Таблица 4 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Нивелир электронный Spectra Precision FOCUS DL-15 |
1 | |
|
Транспортировочный футляр |
1 | |
|
Ключ торцевой |
1 | |
|
Программное обеспечение (Диск CD) |
1 | |
|
Кабель USB |
1 | |
|
Встроенная батарея |
1 | |
|
Зарядное устройство (сетевой блок питания и кабель) |
МП АПМ 31-16 |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Допускаемая средняя квадратическая погрешность измерений превышения на 1 км двойного хода при электронном считывании, мм |
1,5 |
|
Допускаемая средняя квадратическая погрешность измерений превышения на 1 км двойного хода при оптическом считывании, мм |
2,0 |
|
Диапазон измерений расстояний при электронном считывании, мм |
от 1,5 до 100,0 |
|
Допускаемая средняя квадратическая погрешность измерений расстояний при электронном считывании, мм:
|
10-3 (1-10’3<D) где D - измеренное расстояние, мм |
|
Диапазон показаний горизонтального угла, ° |
от 0 до 360 |
|
Диапазон работы компенсатора, ', не менее |
±12 |
|
Допускаемое среднее квадратическое отклонениеустановки линии визирования, " |
0,3 |
|
Коэффициент нитяного дальномера |
100 |
|
Значение постоянного слагаемого нитяного дальномера, м |
0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Цена деления горизонтального лимба, ° |
1 |
|
Увеличение зрительной трубы, крат, не менее |
32 |
|
Диаметр входного зрачка зрительной трубы, мм, не менее |
45 |
|
Наименьшее расстояние визирования, м, не более |
1,5 |
|
Угловое поле зрения зрительной трубы, не менее |
1° 30' |
|
Цена деления круглого установочного уровня, '/2мм |
8 |
|
Объем внутренней памяти для записи данных, Мбайт |
16 |
|
Напряжение питания от встроенной батареи, В: |
4,8 |
|
Диапазон рабочих температур, °С |
от -20 до +50 |
|
Габаритные размеры (ДхШхВ), мм, не более |
230x150x210 |
|
Масса, кг, не более |
2,5 |
