Номер по Госреестру СИ: 67921-17
67921-17 Тахеометры электронные
(Spectra Precision Focus 35)
Назначение средства измерений:
Тахеометры электронные Spectra Precision Focus 35 (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Аналитический паспорт типа средства измерений
67921-17 — Тахеометры электронные
Spectra Precision Focus 35
Фирма "Trimble Inc."
СОЕДИНЕННЫЕ ШТАТЫ
МПИ: 1 год
Действует
7
организаций6
владельцев1
версий18
Всего поверок
по агрегатам с 2010 года
1
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
7
Организаций-поверителей
эффективное число: 4.4
6
Владельцев СИ
эффективное число: 6
6
Экземпляров СИ
по агрегатам владельцев / организаций
72.2%
Периодические поверки
первичные: 0%
5.56%
Непригодность
1 извещений
55.6%
Поверки юрлиц
доля в общем объёме
17 202 ₽
Средневзвешенная цена
медиана: 17 202 ₽
100%
Покрытие ценами
расчётный известный объём: 34 404 ₽
2 017,0 лет
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
2 284
Концентрация поверителей
HHI; доля топ-5: 88.9%
1 667
Концентрация владельцев
HHI; доля топ-5: 83.3%
10
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
9
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 18 поверок; пик пришёлся на 2023 год (3).
- Последний завершённый год показал рост на 0% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 14.7%.
- Рынок представлен 7 организациями; концентрация умеренная (HHI 2284), доля топ-5 — 88.9%.
- В базе найдено 6 владельцев и 6 экземпляров СИ; доля пяти крупнейших владельцев — 83.3%.
- Средневзвешенная цена поверки — 17 202 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 34 404 руб.
- Доля извещений о непригодности составляет 5.56% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 2 017,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2023 — 3
Долгосрочный CAGR: 14.7%
Активных версий: 1
Ценовой диапазон: 17 202–17 202 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "Соровскнефть" | Юридические лица | 1 | 3 | 3,00 |
| ООО «СОРОВСКНЕФТЬ» | Юридические лица | 1 | 2 | 2,00 |
| ООО "Тугео" | Юридические лица | 1 | 2 | 2,00 |
| юридическое лицо | Юридические лица | 1 | 1 | 1,00 |
| Юр. Лицо | Юридические лица | 1 | 1 | 1,00 |
| АО "ЛУЧЕГОРСКИЙ УГОЛЬНЫЙ РАЗРЕЗ" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 1f890be9-3ae4-b870-6912-8e0420014163 | 67921-17 | 2020-05-07 | — | актуальная |
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

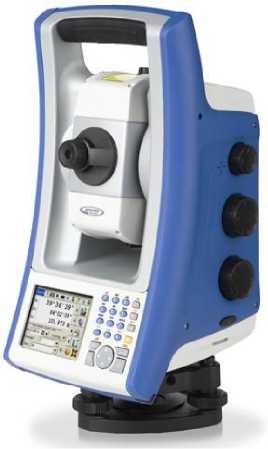

Внешний вид.
Тахеометры электронные
Рисунок № 1

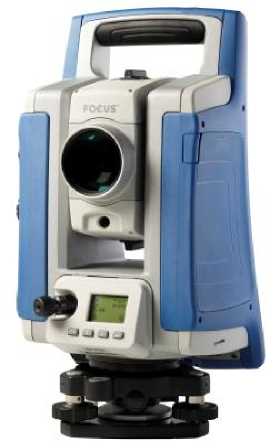

Внешний вид.
Тахеометры электронные
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 19.06.2022
Номер записи - 159523
ID в реестре СИ - 381923
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Spectra Precision Focus 35 5" , Focus 35 1", Spectra Precision Focus 35 1", Spectra Precision Focus 35 1”, Spectra Precision Focus 35 2" , Spectra Precision Focus 35 5", Нет модификации, Тахеометр электронный Spectra Precision Focus 35 1, Тахеометр электронный Spectra Precision Focus 35 5, Тахеометр электронный Spectra Precision Focus 35 5"
Производитель
Изготовитель - Фирма "Trimble Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 18
Выдано извещений - 1
Кол-во периодических поверок - 13
Кол-во средств измерений - 7
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1335 от 2017.06.19 Об утверждении типов средств измерений
Наличие аналогов СИ: Тахеометры электронные (Spectra Precision Focus 35)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Trimble Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
66926-17 09.03.2027 |
Аппаратура геодезическая спутниковая, Trimble R2 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67023-17 22.03.2027 |
Аппаратура геодезическая спутниковая, Trimble R9s Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67919-17 19.06.2022 |
Нивелиры электронные, Spectra Precision FOCUS DL-15 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67921-17 19.06.2022 |
Тахеометры электронные, Spectra Precision Focus 35 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
69004-17 24.10.2022 |
Тахеометры электронные, Spectra Precision Focus 2 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
69499-17 24.11.2022 |
Аппаратура геодезическая спутниковая, Trimble R1 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70966-18 23.04.2024 |
Аппаратура геодезическая спутниковая, Trimble Geo7X Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77478-20 10.02.2025 |
Аппаратура геодезическая спутниковая, Trimble R10-2 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
94843-25 |
Сканер лазерный, TrimbleX7 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Тахеометры электронные (Spectra Precision Focus 35)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 7 | 0 | 6 | 0 | 5 | 0 | 5 | |||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «ГСИ-СЕРВИС» (RA.RU.313415) | 3 | 0 | 3 | 0 | 1 | 0 | 1 | |||
| ООО "РУСГЕОКОМ" (RA.RU.314065) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 1 | 0 | 2 | 1 | 2 | 0 | 2 | |
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Тахеометры электронные (Spectra Precision Focus 35)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Дагестанский ЦСМ Республика Дагестан |
17202 | 17202 |
Программное обеспечение
Тахеометры имеют встроенное программное обеспечение (далее - ПО) «Focus 35 Firmware» и «Spectra Precision Survey Pro». ПО предназначено для обеспечения взаимодействия узлов прибора, проведения измерений, обработки, сохранения и экспорта измеренных величин, а также импорта исходных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Focus 35 Firmware |
Spectra Precision Survey Pro |
|
Номер версии (идентификационный номер ПО), не ниже |
1.5.9 |
6.0.1 |
|
Цифровой идентификатор ПО |
30E12A7A |
DB8A6AE9 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 | |
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометров.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тахеометрам электронным Spectra Precision Focus 35
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2016 г. № 22
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений
Техническая документация «Trimble Inc.», США
Поверка
Поверкаосуществляется по документу МП АПМ 33-16 «Тахеометры электронные Spectra Precision Focus 35. Методика поверки», утверждённому ООО «Автопрогресс-М» «15» июня 2016 г.
Основные средства поверки:
- стенд универсальный коллиматорный ВЕГА УКС (рег. № 44753-16);
- фазовый светодальномер (тахеометр электронный) 1-го разряда по ГОСТ Р 8.750-2011;
- линейные базисы по ГОСТ 8.750-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Trimble Inc.», США
935 Stewart Drive, Sunnyvale, CA 94085, USA
Phone: +1 (408) 481 8000, fax: +1 (408) 481 7781
E-mail: Sales@Trimble.com
Заявитель
Общество с ограниченной ответственностью «ГиС» (ООО «ГиС»)
ИНН 7733787085
125363, г. Москва, ул. Новопоселковая, д.6, стр. 2
Тел.: +7 (495) 783-56-39
E-mail: gis@gis2000.ru
Испытательный центр
ООО «Автопрогресс-М»
123308, г. Москва, ул. Мневники, д. 3 корп. 1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Тахеометры электронные Spectra Precision Focus 35 - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний тахеометрами производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется в блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояние до цели. Лазерный дальномер может работать с применением призменных или плёночных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны излучения лазерного дальномера - 660 нм, класс 1 / 3R (при измерении в отражательном / диффузном режиме), в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».
Тахеометры оснащены сервоприводом и имеют автоматические функции: точное наведение на центр призмы в автоматическом режиме, слежение за центром призмы в автоматическом режиме, быстрое нахождение призмы в автоматическом режиме.
Выпускаемые модификации тахеометров различаются диапазоном и погрешностью измерений расстояний и углов.
Конструктивно тахеометры выполнены единым блоком. На задней панели тахеометров расположена кнопочная панель управления жидкокристаллическим дисплеем и оптический центрир. На передней панели тахеометров расположена панель управления с сенсорным жидкокристаллическим дисплеем и кнопками управления. На боковых панелях расположены наводящие винты управления приводом для точного наведения на цель, винт фокусировки, USB-порт, разъём для подключения внешнего источника питания, отсек для аккумуляторной батареи, а также кнопка включения / выключения тахеометров.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства.
Общий вид тахеометров представлен на рисунке 1.
Рисунок 1 - Общий вид тахеометров электронных Spectra Precision Focus 35
Пломбирование тахеометров не производится. Ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Внутренние винты залиты специальным лаком.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Тахеометр электронный |
1 | |
|
Трегер |
1 | |
|
Аккумулятор |
2 | |
|
Зарядное устройство |
1 | |
|
Набор инструментов для юстировки |
1 | |
|
Защитный чехол от осадков |
1 | |
|
Чехол для тахеометра |
1 | |
|
Чехол для объектива |
1 | |
|
Транспортировочный кейс |
1 | |
|
Комплект плечевых ремней |
1 | |
|
Кабель USB |
1 | |
|
Компакт-диск с руководством по эксплуатации на русском языке |
1 | |
|
Методика поверки |
МП АПМ 33-16 |
1 |
|
Контроллер |
- |
По заказу |
|
Внешний радиомодем |
- |
По заказу |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
Spectra Precision Focus 35 1" |
Spectra Precision Focus 35 2" |
Spectra Precision Focus 35 3" |
Spectra Precision Focus 35 5" |
|
Диапазон работы компенсатора, ', не менее |
±5,5 | |||
|
Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, '' |
±0,5 | |||
|
Дискретность отсчитывания измерений:
|
0,5 1 |
1 1 | ||
|
Диапазон измерений:
|
от 0 до 360 от 1,5 до 4000,0 от 1,5 до 300,0 от 1,5 до 300,0 | |||
|
Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), " |
±2 |
±4 |
±6 |
±10 |
|
Допускаемая средняя квадратическая погрешность измерений углов, " |
1 |
2 |
3 |
5 |
|
Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм:
|
±2<2+240-6<D) ±2<3+240-6<d) где D - измеряемое расстояние, мм | |||
|
Допускаемая средняя квадратическая погрешность измерений расстояний, мм:
|
2+240-6<D 3+240-6<D где D - измеряемое расстояние, мм | |||
|
1) - диапазон измерений расстояний зависит от типа отражающей поверхности, а также условий проведения измерений | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
Spectra Precision Focus 35 1" |
Spectra Precision Focus 35 2" |
Spectra Precision Focus 35 3" |
Spectra Precision Focus 35 5" |
|
Увеличение зрительной трубы, крат |
31 | |||
|
Диаметр входного зрачка, мм |
50 | |||
|
Угловое поле зрения зрительной трубы, не менее |
1°30 | |||
|
Наименьшее расстояние визирования, м, не более |
1,5 | |||
|
Цена деления круглого установочного уровня, ''/2 мм |
8 | |||
|
Источник электропитания, В: - внутренний аккумулятор |
11,1 | |||
|
Габаритные размеры (ДхВхВ), мм, не более |
173x168x335 | |||
|
Масса, кг, не более |
6 | |||
|
Диапазон рабочих температур, °С |
от -20 до +50 | |||
