Сведения о средстве измерений: 94843-25 Сканер лазерный

Номер по Госреестру СИ: 94843-25
94843-25 Сканер лазерный
(TrimbleX7)

Назначение средства измерений:
Сканер лазерный TrimbleX7 (далее - сканер) предназначен для измерений длин (приращений координат), горизонтальных и вертикальных плоских углов, в том числе применяемых при определении координат.

сертификация программного обеспечения
Внешний вид. Сканер лазерный, http://oei-analitika.ru рисунок № 1
Внешний вид.
Сканер лазерный
Рисунок № 1
Внешний вид. Сканер лазерный, http://oei-analitika.ru рисунок № 2
Внешний вид.
Сканер лазерный
Рисунок № 2

Общие сведения

Дата публикации - 12.03.2025
Срок свидетельства -
Номер записи - 196637
ID в реестре СИ - 1424032
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Cканер лазерный Trimble X7,

Производитель

Изготовитель - Фирма "Trimble Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№460 от 2025.03.07 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Сканер лазерный (TrimbleX7)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Trimble Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
66926-17
09.03.2027
Аппаратура геодезическая спутниковая, Trimble R2
Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
67023-17
22.03.2027
Аппаратура геодезическая спутниковая, Trimble R9s
Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
67919-17
19.06.2022
Нивелиры электронные, Spectra Precision FOCUS DL-15
Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
67921-17
19.06.2022
Тахеометры электронные, Spectra Precision Focus 35
Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
69004-17
24.10.2022
Тахеометры электронные, Spectra Precision Focus 2
Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
69499-17
24.11.2022
Аппаратура геодезическая спутниковая, Trimble R1
Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
70966-18
23.04.2024
Аппаратура геодезическая спутниковая, Trimble Geo7X
Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
77478-20
10.02.2025
Аппаратура геодезическая спутниковая, Trimble R10-2
Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
94843-25

Сканер лазерный, TrimbleX7
Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Отчёт «MM_3. Динамика наполнения реестра аттестованных методик измерений (МВИ, ФГИС «Аршин»)» показывает, как меняется реестр во времени начиная с 2020 года. Визуализируются месячные объёмы публикаций и их кумулятивный итог, распределение по статусам, сравнение темпов текущего года с прошлым (YTD vs LYTD по ISO-неделям), а также сезонность и всплески активности.

Помимо общего потока, отчёт отслеживает появление новых участников: разработчиков и аттестующих организаций. Показаны наиболее распространённые «виды измерений», средний лаг от даты свидетельства до публикации, доля карточек с контактами и заполненность ключевых полей (величина, пределы, погрешность). Отдельно рассчитывается доля дубликатов реестровых номеров — индикатор качества данных.

Все метрики строятся напрямую из таблицы foei_mi_flat при каждом открытии страницы. Графики интерактивные: можно наводить для подсказок и выгружать данные/изображения. Рекомендуем сопоставлять линии YTD/LYTD и следить за трендами по организациям и видам измерений, чтобы вовремя замечать ускорения, «тихие» периоды и узкие места в процессе публикаций.

Стоимость 200 руб. или по подписке

Кто поверяет Сканер лазерный (TrimbleX7)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • Cканер лазерный Trimble X7
  • 1 1 1 0 0 1 1 0

    Стоимость поверки Сканер лазерный (TrimbleX7)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    В сканере используется встроенное микропрограммное обеспечение (далее - МПО), которое реализовано аппаратно и является метрологически значимым, МПО осуществляет управление работой узлов сканера, запись, хранение и экспорт измеренных данных на контроллер. Программное обеспечение «Trimble Perspective» установленное на контроллер осуществляет управление настройками и режимами работы сканера, автоматическую последовательную регистрацию облаков точек, запись, хранение, редактирование и экспорт измеренных данных с функцией их предварительного просмотра.

    Средства для программирования или изменения метрологически значимых функций отсутствуют.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 1 -

    данные ПО

    Идентификационное данные (признаки)

    Значение

    Идентификационное наименование ПО

    МПО

    Trimble Perspective

    Номер версии (идентификационный номер ПО)

    R2.5.100 и выше

    3.2.1.2111 и выше


    Знак утверждения типа

    Знак утверждения типа

    наносится на переднюю панель сканера в виде наклейки и на титульный лист руководства по эксплуатации в виде наклейки или типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Съемка данных» главы «Настройка» документа «Сканер лазерный TrimbleX7. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;

    Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;

    Стандарт предприятия фирмы «Trimble Inc.», США.

    Правообладатель

    Фирма «Trimble Inc.», США

    Адрес: 10368 Westmoor Drive Westminster, Colorado 80021 USA

    Изготовитель

    Фирма «Trimble Inc.», США
    Адрес: 10368 Westmoor Drive Westminster, Colorado 80021 USA

    Испытательный центр

    Федеральное государственное унитарное предприятие научно-исследовательский институт физико-технических измерений» (ФГУП «ВНИИФТРИ»)
    Адрес юридического лица: 141570, Московская обл., рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11 Адрес места осуществления деятельности:   141570,
    «Всероссийский и радиотехнических
    г. Солнечногорск,
    Московская обл.,
    г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

    Правообладатель

    Фирма «Trimble Inc.», США
    Адрес: 10368 Westmoor Drive Westminster, Colorado 80021 USA

    Принцип действия сканера основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульс лазерного излучения с помощью оптико-зеркальной поворотно-отклоняющей системы направляется на диффузную цель. Отраженное целью излучение принимается той же системой, усиливается и направляется на блок, где происходит измерение времени задержки излучаемого и принимаемого сигналов, на основании которого вычисляется расстояние до цели.

    Принцип измерения углов в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: «темно» - «светло», которые принимаются фотоприёмником и поступают в электронную часть датчика угла, где происходит вычисление угла.

    Длина волны излучения лазерного дальномера составляет 1530-1570 нм, класс 1/3R в соответствии со стандартом ГОСТ 1ЕС 60825-1-2013 «Безопасность лазерной аппаратуры. Часть 1. Классификация оборудования, требования и руководство для пользователей».

    Конструктивно сканер представляет собой моноблочный корпус из легкого алюминиевого сплава и высокопрочного пластика серого цвета, вмещающий в себя импульсный лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрические приводы, датчики углов поворота и электронный управляющий блок. Сканер имеет встроенный компенсатор, который автоматически вносит поправки в измерения при отклонении вертикальной оси прибора от отвесной линии. Нижняя часть корпуса приспособлена для установки на штатив.

    Управление сканером осуществляется через кнопку, расположенную на правой стороне сканера и/или планшетный компьютер. Запись данных производиться на внешние флеш-накопители (карта памяти формата SD).

    К данному типу средства измерений относится сканер лазерный TrimbleX7, заводской номер 89806952.

    Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Заводской номер сканера размещается на его корпусе в числовом формате в виде в виде наклейки типографским способом.

    Общий вид сканера с указанием места нанесения знака утверждения типа приведен на рисунке 1. Место размещения заводского номера приведено на рисунке 2.

    Внешний вид. Сканер лазерный (TrimbleX7), http://oei-analitika.ru

    »

    t

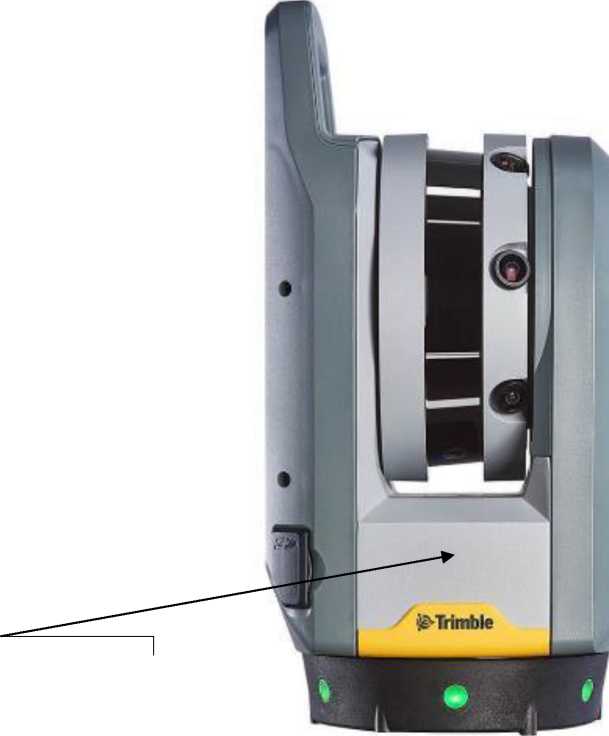

    Рисунок 1 - Общий вид сканера

    Место нанесения знака утверждения типа

    Место размещения заводского номера

    Внешний вид. Сканер лазерный (TrimbleX7), http://oei-analitika.ru

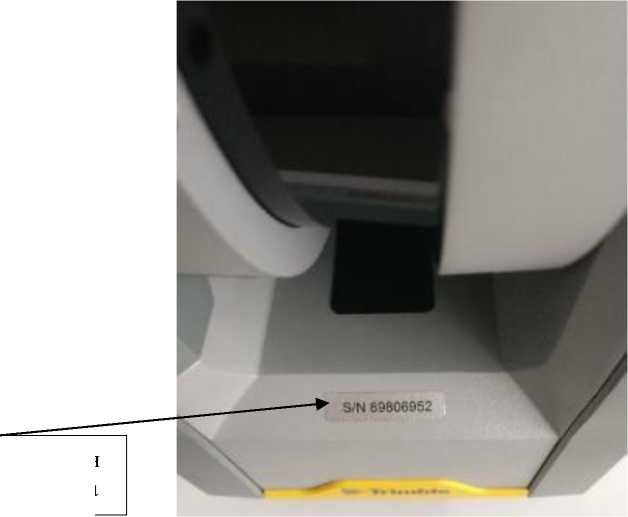

    Рисунок 2 - Место размещения заводского номера
