Номер по Госреестру СИ: 70966-18
70966-18 Аппаратура геодезическая спутниковая
(Trimble Geo7X)
Назначение средства измерений:
Аппаратура геодезическая спутниковая Trimble Geo7X (далее - аппаратура) предназначена для определения координат, измерений длин базисов и расстояний при выполнении кадастровых и землеустроительных работ, создании планово-высотных обоснований, инженерно-геодезических изысканий, создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах, а также системе геодезического мониторинга.
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 2
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 3
Программное обеспечение
Аппаратура имеет микропрограммное обеспечение встроенного приёмника ГНСС (далее - МПО) и поддерживает работу с программным обеспечением (далее - ПО) контроллера «Trimble Access», «Trimble TerraSync», а также ПО «Trimble Business Center», «Trimble GPS Pathfinder Office», устанавливаемым на ПК.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
МПО |
Trimble Access | |
Номер версии (идентификационный номер ПО), не ниже |
4.12.21} |
4.952) |
2015.22 |
Цифровой идентификатор ПО |
6B4C5CDB |
0E1FEEBA |
663AE71E |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
|
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
Trimble TerraSync |
Trimble Business Center |
Trimble GPS Pathfinder Office |
Номер версии (идентификационный номер ПО), не ниже |
5.80 |
3.61 |
5.80 |
Цифровой идентификатор ПО |
612D3FF4 |
25CE30E3 |
02246263 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
CRC32 |
CRC-32 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой Trimble Geo7X
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений.
Государственная поверочная схема для координатно-временных средств измерений Техническая документация «Trimble Inc.», США
Поверка
Поверкаосуществляется по документу МП АПМ 43-17 «Аппаратура геодезическая спутниковая Trimble Geo7X. Методика поверки», утверждённому ООО «Автопрогресс-М» «16» мая 2017 г.
Основные средства поверки:
-
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011;
-
- линейные базисы по ГОСТ Р 8.750-2011;
-
- имитатор сигналов СН-3803М 1 разряда по ГОСТ Р 8.750-2011 (рег. № 54309-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Trimble Inc.», США
Адрес: 935 Stewart Drive, Sunnyvale, СА 94085, USA
Тел./факс: + 1 (408) 481 8000
E-mail: info@trimle.com
Заявитель
Московское Представительство компании «Тримбл Экспорт Лимитед» (США) ИНН 9909120735
Адрес: 117218, г. Москва, ул. Кржижановского, д. 14, к. 3
Тел.: +7 (495) 258 50 45, факс: +7 (495) 258 50 44
E-mail: Moscow_RepOffice@Trimble.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120 0350, факс: +7 (495) 120 0350 доб. 0
E-mail: info@autoprogress-m.ru
Аппаратура геодезическая спутниковая Trimble Geo7X - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна, спутниковый геодезический приемник и полевой контроллер. Аппаратура спроектирована для применения в качестве подвижной станции.
Управление аппаратурой осуществляется с помощью сенсорного экрана и функциональных кнопок, расположенных на лицевой панели. Принимаемая со спутников информация записывается во внутреннюю память контроллера или карту памяти SD. Электропитание аппаратуры осуществляется от съемного Li-Ion аккумулятора.
Аппаратура оснащена модулями беспроводных сетей Wi-Fi и Bluetooth, модемом GSM/UMTS, разъёмом для подключения внешней спутниковой антенны, портом Mini-USB, гнездом карты SD, а также может дополнительно оснащаться модульным лазерным дальномером, работающим на основе импульсного метода измерений расстояний.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1, L2; ГЛОНАСС: L1, L2; SBAS: L1; а также при работе под управлением ПО «Trimble TerraSync» -Galileo: E1; Beidou (COMPASS): B1. Аппаратура позволяет принимать дифференциальные поправки в форматах RTCM, CMR, CMR+, CMRx.
Общий вид аппаратуры представлен на рисунках 1 - 3.

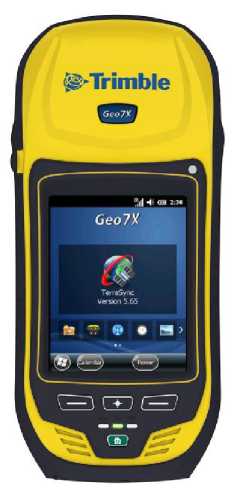

Рисунок 1 - Общий вид аппаратуры со стороны передней панели

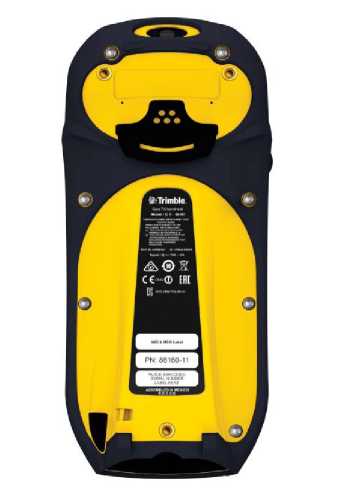

Рисунок 2 - Общий вид
аппаратуры со стороны задней панели

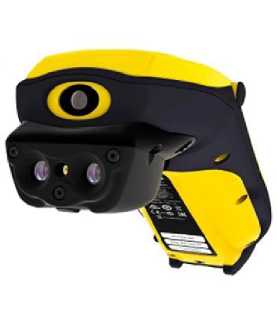

Рисунок 3 - Общий вид аппаратуры с модульным лазерным дальномером
В процессе эксплуатации, аппаратура не предусматривает механических и электронных внешних регулировок. Пломбирование аппаратуры не предусмотрено.
Таблица 5 -
Наименование |
Обозначение |
Количество, ед. |
Аппаратура геодезическая спутниковая |
- |
1 |
Антенна ГНСС 1) |
- |
1 |
Кабель антенный 1) |
- |
1 |
Транспортировочный чехол |
- |
1 |
Транспортировочный ящик (кейс) 1) |
- |
1 |
Аккумуляторная батарея |
- |
1 (21)) |
Сетевое зарядное устройство |
- |
1 (21)) |
Автомобильное зарядное устройство 1) |
- |
1 |
Кабель USB для передачи данных |
- |
1 |
Кронштейн для крепления на веху 1) |
- |
1 |
Методика поверки |
МП АПМ 43-17 |
1 |
Руководство по эксплуатации на русском языке |
- |
1 |
1) - по заказу потребителя |
Таблица 3 -Метрологические характеристики
Наименование характеристики |
Значение |
Границы допускаемой абсолютной погрешности измерений длины базиса1) (при доверительной вероятности 0,95), мм, в режимах:
4), 5)
4)
2), 4)
- по высоте2), 4) |
±2^(3,0+0,540-6<D) ±2<5,0+0,540-6<d) ±2-(10+1-10-6-D) ±2-(15+1-10’6-D) ±2-(10+1-10-6-D) ±2-(15+1-10ad) ±2^(15+240-6<d) ±2<250+140-6<D) ±2<750+140-6<d) ±2<500+140-6<D), где D - измеряемое расстояние в мм |
Наименование характеристики |
Значение |
Границы допускаемой абсолютной погрешности определения координат (при доверительной вероятности 0,95), мм, в режиме - «Навигационный» 3):
|
±9000 ±15000 |
Допускаемая средняя квадратическая погрешность измерений длины базиса1), мм, в режимах:
4), 5)
4)
2), 4)
- по высоте2), 4) |
3,0+0,540-6<D 5,0+0,540-6<D 10+1-10’6-D 15+1-10_6-D 10+1-10^-D 15+1-10^-D 15+240-6<D 250+140-6<D 750+140-6<D 500+140-6<D, где D - измеряемое расстояние в мм |
Допускаемая средняя квадратическая погрешность определения координат, мм, в режиме3): - «Навигационный»:
|
4500 7500 |
Диапазон измерений расстояний с помощью встроенного лазерного дальномера, м
|
от 3,0 до 50,0 от 3,0 до 120,0 от 3,0 до 200,0 |
Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм |
±100 |
Допускаемая средняя квадратическая погрешность измерений расстояний, мм |
50 |
|
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Тип приёмника |
Многочастотный, многосистемный |
Тип антенны |
Встроенная или внешняя, типа Trimble Tempest, Tornado, Zephyr мод. 2 и Zephyr мод. 3 |
Количество каналов |
1421)/2202) |
Класс опасности лазерного излучения по ГОСТ 31581-2012 |
2 |
Длина волны лазерного излучения, мкм |
0,655 |
Мощность лазерного излучения, мВт, не более |
0,7 |
Диапазон рабочих температур, °С |
от -20 до +60 |
Напряжение источника питания постоянного тока, В | |
- внешнего |
15,0 |
- внутреннего |
11,1 |
Габаритные размеры (В*Ш*Г), мм, не более |
234x99x56 |
Масса, кг, не более |
1,08 |
|
