Номер по Госреестру СИ: 69499-17
69499-17 Аппаратура геодезическая спутниковая
(Trimble R1)
Назначение средства измерений:
Аппаратура геодезическая спутниковая Trimble R1 (далее - аппаратура) предназначена для определения координат и длин базисов при выполнении кадастровых и землеустроительных работ, создании планово-высотных обоснований, инженерно-геодезических изысканий, в системе геодезического мониторинга, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 24.11.2022
Номер записи - 161253
ID в реестре СИ - 383653
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Trimble R1, R1,
Производитель
Изготовитель - Фирма "Trimble Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2618 от 2017.11.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Аппаратура геодезическая спутниковая (Trimble R1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Trimble Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
66926-17 09.03.2027 |
Аппаратура геодезическая спутниковая, Trimble R2 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67023-17 22.03.2027 |
Аппаратура геодезическая спутниковая, Trimble R9s Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67919-17 19.06.2022 |
Нивелиры электронные, Spectra Precision FOCUS DL-15 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67921-17 19.06.2022 |
Тахеометры электронные, Spectra Precision Focus 35 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
69004-17 24.10.2022 |
Тахеометры электронные, Spectra Precision Focus 2 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
69499-17 24.11.2022 |
Аппаратура геодезическая спутниковая, Trimble R1 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70966-18 23.04.2024 |
Аппаратура геодезическая спутниковая, Trimble Geo7X Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77478-20 10.02.2025 |
Аппаратура геодезическая спутниковая, Trimble R10-2 Фирма "Trimble Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Кто поверяет Аппаратура геодезическая спутниковая (Trimble R1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Аппаратура геодезическая спутниковая (Trimble R1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ Татарстан Республика Татарстан |
13401 | 13401 |
Программное обеспечение
Аппаратура имеет встроенное микропрограммное обеспечение (далее - МПО) и поддерживает работу с программным обеспечением (далее - ПО) для мобильных устройств «Trimble TerraFlex» и «Trimble TerraSync», а также ПО «Trimble GPS Pathfinder Office»,
устанавливаемым на ПК.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
МПО |
Trimble TerraFlex |
Trimble TerraSync |
Trimble GPS Pathfinder Office |
|
Номер версии (идентификационный номер ПО), не ниже |
4.96 |
3.4.7 |
5.80 |
5.80 |
|
Цифровой идентификатор ПО |
EC2DE64B |
4806E56D |
612D3FF4 |
02246263 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
CRC-32 |
CRC-32 |
CRC-32 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой Trimble R1
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений.
Государственная поверочная схема для координатно-временных средств измерений
Техническая документация «Trimble Inc.», США
Лист № 4 Всего листов 4
Поверка
Поверкаосуществляется по документу МП АПМ 42-17 «Аппаратура геодезическая спутниковая Trimble R1. Методика поверки», утверждённому ООО «Автопрогресс-М» «16» мая 2017 г.
Основные средства поверки:
-
- рабочий эталон 1-го разряда по ГОСТ Р 8.750-2011 - фазовый светодальномер;
-
- линейные базисы по ГОСТ Р 8.750-2011;
-
- имитатор сигналов СН-3805М (рег. № 54308-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Trimble Inc.», США
Адрес: 935 Stewart Drive, Sunnyvale, СА 94085, USA
Тел./Факс: + 1 (408) 481 8000
E-mail: info@trimle.com
Заявитель
Московское Представительство компании «Тримбл Экспорт Лимитед» (США) ИНН 9909120735
Адрес: 117218, г. Москва, ул. Кржижановского, д. 14, к. 3
Тел.: +7 (495) 258 50 45, факс: +7 (495) 258 50 44
E-mail: Moscow_RepOffice@Trimble.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Аппаратура геодезическая спутниковая Trimble R1 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приемник. Аппаратура спроектирована для применения в качестве подвижной станции.
Управление аппаратурой осуществляется с помощью полевого контроллера, персонального компьютера (далее - ПК) или мобильных устройств на базе различных операционных с подключением к аппаратуре по Bluetooth. Принимаемая со спутников информация записывается в память полевого контроллера или мобильного устройства. Электропитание аппаратуры осуществляется от встроенного перезаряжаемого Li-Ion аккумулятора.
На передней панели аппаратуры расположены кнопка «Питание / Сопряжение Bluetooth», светодиодный индикатор качества позиционирования, совмещённый с индикацией соединения Bluetooth, и индикатор состояния питания.
На задней панели расположены разъём mini-USB и информационная табличка.
На боковой панели расположен разъём SMB для подключения внешней спутниковой антенны.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1; GLONASS: L1; Galileo: E1; Beidou (COMPASS): B1.
В процессе эксплуатации, аппаратура не предусматривает механических и электронных внешних регулировок. Пломбирование аппаратуры не предусмотрено.
Внешний вид аппаратуры геодезической спутниковой представлен на рисунках 1 - 2.

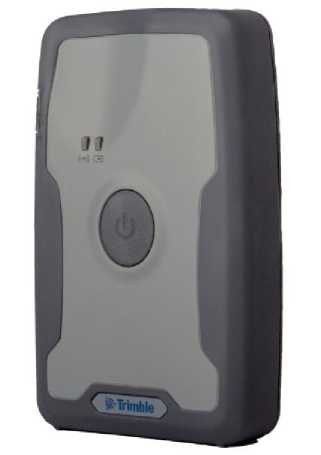

Рисунок 1 - Внешний вид аппаратуры со стороны передней панели

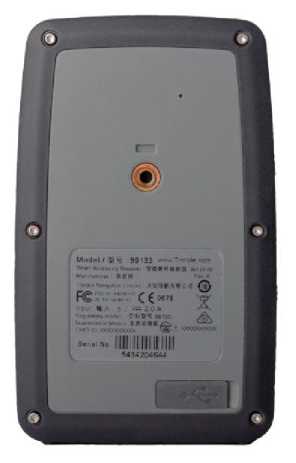

Рисунок 2 - Внешний вид аппаратуры со стороны задней панели
Лист № 2 Всего листов 4
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Границы допускаемой абсолютной погрешности определения координат (при доверительной вероятности 0,95) в режиме «Навигационный», мм:
|
±9000 ±15000 |
|
Границы допускаемой абсолютной погрешности измерений длины базиса1) (при доверительной вероятности 0,95) в режиме «Дифференциальные кодовые измерения (dGNSS)», мм: - в плане |
±2^(750+140-6<D) где D - измеряемое расстояние в мм |
|
Допускаемая средняя квадратическая погрешность определения координат в режиме «Навигационный», мм:
|
4500 7500 |
|
Допускаемая средняя квадратическая погрешность измерений длины базиса1) в режиме «Дифференциальные кодовые измерения (dGNSS)», мм: - в плане |
750+140-6<D где D - измеряемое расстояние в мм |
|
- при длине базиса от 0 до 30 км | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип приёмника |
Многочастотный, многосистемный |
|
Тип антенны |
Встроенная |
|
Количество каналов |
44 |
|
Режимы измерений |
«Навигационный», «Дифференциальные кодовые измерения (dGNSS)» |
|
Диапазон рабочих температур, °С |
от -20 до +60 |
|
Напряжение источника питания постоянного тока, В
|
5,0 3,7 |
|
Габаритные размеры (В*Ш*Г), мм, не более |
112x68x26 |
|
Масса (без аккумулятора), кг, не более |
0,19 |
