Методика поверки «МАГНИТОМЕТР ТРЕХКОМПОНЕНТНЫЙ МТ-5 » (ШГЕИ1.420.024 МП )

СОГЛАСОВАНО

Генеральный директор

ООО "КРИОМАГ"

УТВЕРЖДАЮ

ГЦИ СИ

Менделеева»

Н.И. Ханов

2015 г.

МАГНИТОМЕТР ТРЕХКОМПОНЕНТНЫЙ

МТ-5

СОГЛАСОВАНО

Руководитель сектора

разработок магнитометрических средств

специального назначения ГЦИ СИ

И       и

ФГУП «ВНИИМ им. Д.И. Менделеева»

В.И. Шеремет

2015 г.

2015

• 1 Операции поверки

• 2 Средства поверки

• 3 Условия проведения поверки

• 4 Требования к квалификации персонала

• 5 Требования электробезопасности

• 6 Подготовка к поверке

• 7 Проведение поверки

• 8 Оформление результатов поверки

Приложение А Форма протокола поверки

Приложение Б Ссылочные нормативные документы

Настоящая методика поверки (МП) распространяется на «магнитометр трехкомпонентный МТ-5» ШГЕИ1.420.024 (далее магнитометр МТ-5), предназначенный для измерения трех компонент вектора индукции постоянного магнитного поля.

Методика устанавливает методы и средства первичной и периодической поверки магнитометра МТ-5. Персонал, проводящий поверку, должен быть обучен, ознакомлен с эксплуатационной документацией (ЭД) на магнитометр МТ-5 и иметь квалификацию поверителя.

Перед поверкой необходимо изучить нормативно-техническую документацию на магнитометр МТ-5, ГОСТ 8.030-91, методику поверки и методические указания РД 50-487-84, МИ 156-78, а также эксплуатационную документацию на эталонные средства измерения и вспомогательную аппаратуру, применяемые при выполнении операций поверки.

Интервал между поверками - 1 год.

• 1.1 При проведении поверки должны проводиться операции, указанные в Таблице 1.1.

Таблица 1.1

2 СРЕДСТВА ПОВЕРКИ

• 2.1 При проведении поверки должны использоваться средства поверки в

соответствии с таблицей 2.1.

• 2.2 Вместо указанных в таблице 2.1 средств поверки допускается по согласованию с метрологической службой применять другие средства поверки из «Госреестра средств измерений РФ», обеспечивающие измерение соответствующих параметров с требуемой точностью.

2.3. При работе с измерительными приборами во всех случаях использовать провода и кабели из их комплектов.

• 3.1 При проведении операций поверки должны соблюдаться условия в соответствии с таблицей 3.1.

  Инв. № подл. I Подпись и дата | Взам. инв. № I Инв. № дубл. I Подпись и дата

  Таблица 3.1

  Параметр окружающей среды	Значение параметра
  Температура, °C	20 ±5
  Относительная влажность воздуха при температуре 20 °C, %	до 80
  Атмосферное давление, кПа (мм рт. ст.)	от 96 до 104 (от720 до 780)
  Напряжение сети переменного тока, В Частота, Гц	220 ± 4,4 50

Примечания

• 1. Предельные отклонения частоты питающей сети и содержание гармоник по ГОСТ 13109.

• 2. Если поверяемый магнитометр МТ-5 находился в климатических условиях, отличающихся от условий поверки, то перед включением необходимо выдержать его в климатических условиях, оговоренных в таблице 3.1, не менее 2 ч.

  						Лист
  					ШГЕИ1.420.024 МП	5
  Изм	Лист	№ докум.	Подпись	Дата

  |1нв. № подл. | Подпись и дабаац инв. № Инв. № дубл.I Подпись и дата

• 4.1 Поверка должна проводиться лицом, аттестованным в качестве поверителя и являющегося представителем метрологической службы, аккредитованной на праве поверки.

• 5.1 При проведении операций поверки должны быть соблюдены требования ГОСТ 12.2.007.0 — 75 ССБТ «Изделия электротехнические. Общие требования безопасности».

• 5.2 Применяемые при работе стандартные измерительные приборы подлежат заземлению. Заземление проводить до включения приборов в электрическую сеть, отсоединение заземления проводить после отключения от сети.

• 5.3 Технический персонал, проводящий поверку, должен иметь квалификационную группу по электробезопасности не ниже III и должен быть ознакомлен с комплектом документации (КД) на магнитометр МТ-5 и ЭД всех применяемых при испытаниях измерительных приборов.

• 6.1 Извлечь упакованные составные части магнитометр МТ-5 и комплект эксплуатационных документов из тары.

• 6.2 Сверить заводские номера на составных частях магнитометр МТ-5 с номерами, указанными в ШГЕИ1.420.024 ПС.

• 6.3 Снять заглушки с разъёмов составных частей магнитометр МТ-5.

• 6.4  Перед проведением поверки средства поверки и магнитометр МТ-5 должны быть выдержаны в нормальных условиях в течение 1 часа.

• 6.5  Подготовить к работе согласно руководству по эксплуатации используемый эталон и проверить его работоспособность.

  						Лист
  					ШГЕИ1.420.024 МП	6
  Изм	Лист	№ докум.	Подпись	Дата

  Инв. № подл. [ Подпись и дата | Взам. инв. № Инв. № дубл. I Подпись и дата

• 6.6 Подготовить к работе и проверить работоспособность средств измерений и вспомогательной аппаратуры.

• 6.7 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • 6.7.1 Произвести включение и подготовку к работе эталона ГЭТ 12-2011 в соответствии с его эксплуатационной документацией.

  • 6.7.2 Подготовить к работе поверяемый магнитометр трехкомпонентный МТ-5 согласно его эксплуатационной документации ШГЕИ1.420.024 РЭ. Датчик закрепить на поворотном столе, установить в рабочий объём катушек эталона, совместить геометрические центры катушек и датчика.

Скомпенсировать магнитное поле Земли (МПЗ) в рабочем объёме катушек эталона по компонентам X, У, Z до значений остаточной МИ ± 4 нТл. Контроль вести испытуемым магнитометром МТ-5 по показаниям на табло дисплея МТ-5.

• 7.1   Внешний осмотр.

При внешнем осмотре должно быть установлено:

• - сохранность клейма предприятия - изготовителя;

• - соответствие комплектности и маркировки разделу 2 "Комплектность" паспорта магнитометр МТ-5 ШГЕИ1.420.024 ПС;

• - отсутствие механических повреждений, влияющих на работу магнитометра МТ-5 (исправность органов управления, крепёжных винтов и пр.);

• - отсутствие коррозии деталей наружного оформления, надёжность контактов разъёмов для подсоединения кабелей.

• 7.2 Опробование.

  • 7.2.1 При опробовании проверить действие доступных без вскрытия магнитометра МТ-5 органов управления, контроля и регулирования.

  • 7.2.2 Проверить целостность кабелей магнитометра МТ-5.

• 7.3 Определение диапазона измерений компонент X, Y, Z магнитной индукции (МИ) постоянного магнитного поля и пределов допускаемой систематической

  						Лист
  					ШГЕИ 1.420.024 МП	7
  Изм	Лист	№ до кум.	Подпись	Дата

  Инв. № подл. | Подпись и дата I Взам. инв. № I Инв. № дубл. I Подпись и дата

составляющей абсолютной погрешности при измерении по компонентам Вх, By, Bz

• 7.3.1 Определение диапазона измерений компонент X, Y, Z магнитной индукции (МИ) постоянного магнитного поля и пределов допускаемой систематической составляющей абсолютной погрешности при измерении по компонентам Вх, By, Bz проводить на Государственном первичном эталоне единиц магнитных величин ГЭТ 12-2011.

Перед проведением испытаний:

• - магнитометр МТ-5 должен быть выдержан в нормальных условиях в течение 1 часа;

• - подготовить к работе согласно руководству по эксплуатации используемый эталон;

• - подготовить к работе магнитометр МТ-5 и проверить работоспособность средств измерений и вспомогательной аппаратуры;

• - произвести включение и подготовку к работе эталона, в соответствии с его Правилами хранения и применения.

• 7.3.2 Подготовить к работе магнитометр МТ-5 в режиме "Асинхронный" согласно его эксплуатационной документации ШГЕИ1.420.024 РЭ. Датчик закрепить на поворотном столе, установить в рабочем объёме катушек эталона, совместить геометрические центры катушек и датчика. Скомпенсировать МПЗ в рабочем объёме катушек эталона по компонентам X, У, Z до значений остаточной МИ не более ±4 нТл.

• 7.3.3 Определение пределов допускаемой систематической составляющей абсолютной погрешности Вх, By, Bz производить поочередно для следующих положительных и отрицательных значений МИ: 100000, 80000, 60000, 40000, 20000, 10000, 8000, 6000, 4000, 2000, 1000, 800, 600, 400, 200, 100, 80, 40, 20 нТл.

• 7.3.4 Установить точное положение магнитной оси Z датчика, проверяемой компоненты, соосно магнитной оси Z эталонной катушки. Для этого создать в катушках Z эталона МИ 100000 нТл, регулируя высоту ножек поворотного стола, получить приращение МИ по компонентам Вх, By на дисплее магнитометра

  						Лист
  					ШГЕИ1.420.024 МП	8
  Изм	Лист	№ докум.	Подпись	Дата

  Инв. № подл. I Подпись и дата | Взам. инв. № I Инв. № дубл. I Подпись и дата

МТ-5, не более ± 30 нТл.

При воспроизведении в катушках Z эталона каждого значения МИ по п. 7.3.3, необходимо снять показания с дисплея магнитометра МТ-5 по компоненте Bz и записать в таблицу по форме таблицы 1 Приложения А.

• 7.3.5 Установить точное положение магнитной оси X датчика, проверяемой компоненты, соосно магнитной оси Z эталонной катушки. Для этого создать в катушках Z эталона МИ 100000 нТл, регулируя высоту ножек поворотного стола, получить приращение МИ по компонентам Bz, By на дисплее магнитометра МТ-5, не более ± 30 нТл.

При воспроизведении в катушках Z эталона каждого значения МИ по п. 7.3.3, необходимо снять показания с дисплея магнитометра МТ-5 по компоненте Вх и записать в таблицу по форме таблицы 1 Приложения А.

• 7.3.6 Установить точное положение магнитной оси У датчика, проверяемой компоненты, соосно магнитной оси Z эталонной катушки. Для этого создать в катушках Z эталона МИ 100000 нТл, регулируя высоту ножек поворотного стола, получить приращение МИ по компонентам Вх и Bz на дисплее магнитометра МТ-5, не более ± 30 нТл.

При воспроизведении в катушках Z эталона каждого значения МИ по п. 7.3.3, необходимо снять показания с дисплея магнитометра МТ-5 по компоненте By и записать в таблицу по форме таблицы 1 Приложения А.

• 7.3.7 Погрешность ABrj рассчитать для каждого значения МИ по компонентам Вх, By, Bz, по формуле

ABrj = | BjH3M. | - | Bjo |                        (1),

где Bjo - действительное значение МИ, воспроизводимое эталоном, нТл;

Bjn3M - значение МИ, измеренное магнитометром МТ-5, нТл;

j - магнитные оси X, У, Z.

• 7.3.8 Магнитометр МТ-5 считается годным, если значения пределов допускаемой систематической составляющей абсолютной погрешности измерений МИ по компонентам X, У и Z не более ± 40 нТл.

  						Лист
  					ШГЕИ 1.420.024 МП	9
  Изы	Лист	№ докум.	Подпись	Дата

  Инв. № подл. | Подпись и дата I Взам. инв. № I Инв. № дубл. I Подпись и дата

• 7.4 Определение пределов допускаемой систематической абсолютной погрешности при измерении модуля вектора МИ в диапазоне ±100000 нТл

  • 7.4.1 Выполнить работы по п.7.3.2. Воспроизвести в катушках Z эталона МИ, равную 100000 нТл. Развернуть датчик на поворотном столе на угол, примерно 54 угл град, относительно его осей X, У, Z и магнитной оси Z катушек эталонной меры, таким образом, чтобы показания по компонентам Вх, By, Bz на дисплее магнитометра МТ-5 были одинаковыми и равными примерно минус 57000 нТл. Измеренное значение модуля вектора МИ | В | , должно быть приблизительно 100000 нТл.

Определение пределов допускаемой систематической абсолютной погрешности при измерении модуля вектора МИ производить для следующих значений МИ: 100000, 80000, 60000, 40000, 20000, 10000, 8000, 6000, 4000, 2000, 1000, 800, 600, 400,200, 100 нТл.

При воспроизведении в катушках Z эталона каждого значения МИ необходимо снять показания с дисплея магнитометра МТ-5 по модулю и записать в таблицу по форме таблицы 2 Приложения А.

Развернуть датчик на 180 градусов по трём компонентам, так , чтобы показания по компонентам Вх, By, Bz на дисплее магнитометра МТ-5 были примерно одинаковые около плюс 57000 нТл, а показания на дисплее магнитометра МТ-5 значения модуля вектора МИ | В | должно быть приблизительно 100000 нТл.

Повторить измерения модуля и записать в таблицу по форме таблицы 2 Приложения А.

• 7.4.2 Погрешность измерений модуля вектора МИ определить по формуле:

ДВ = |В|-|Во|                (2),

где Во - действительное значение МИ по компоненте Z катушек эталона, нТл.

• 7.4.3 Магнитометр МТ-5 считается годным, если значения пределов допускаемой систематической абсолютной погрешности при измерении модуля вектора МИ в диапазоне ±100000 нТл не более ± 50 нТл.

• 7.5 Определение пределов допускаемой систематической абсолютной погрешности измерения МИ, обусловленная смещением нуля магнитометра по

  						Лист
  					ШГЕИ1.420.024 МП	10
  Изм	Лист	№ докум.	Подпись	Дата

  Инв. № подл. | Подпись и дата | Взам. инв. № Инв. № дубл. I Подпись и дата

компонентам X, Y, Z

• 7.5.1 Провести работы согласно п. 7.3.2.

• 7.5.2 Провести измерения смещения нуля по компоненте Z, для этого, снять показания с дисплея магнитометра МТ-5 по компоненте Bz°, записать в таблицу 3 Приложения А. Развернуть поворотный стол с датчиком на 180° вокруг горизонтальной оси, снять показания по компоненте Bz¹⁸⁰, записать в таблицу 3 Приложения А.

Провести измерения смещения нуля по компоненте У, для этого, снять показания с дисплея магнитометра МТ-5 по компоненте Ву°, записать в таблицу 3 Приложения А. Развернуть поворотный стол с датчиком на 180° вокруг вертикальной оси, снять показания по компоненте By¹⁸⁰, записать в таблицу 3 Приложения А.

Провести измерения смещения нуля по компоненте X, для этого снять показания с дисплея магнитометра МТ-5 по компоненте Вх°, записать в таблицу 3 Приложения А. Развернуть поворотный стол с датчиком на 180° вокруг вертикальной оси, снять показания по компоненте Вх¹⁸⁰, записать в таблицу 3 Приложения А.

Смещение нуля по компонентам Вх, By, Bz вычислить по формуле:

ABcMi = (Bi° + Bi¹⁸⁰)/2,             (3)

где I = X, YhZ.

• 7.5.3 Магнитометр МТ-5 считается годным, если пределы допускаемой систематической абсолютной погрешности измерения МИ, обусловленные смещением нуля магнитометра по компонентам X, Y, Z не более ± 10 нТл.

• 7.6 Определение углов неортогональности между магнитными осями датчика магнитометра а_/х, а_/у, а_ху.

  • 7.6.1 Выполнить работы согласно п. 7.3.2 (компенсация МПЗ в рабочем объёме трехкомпонентных катушек эталона) и произвести ориентировку магнитной оси Z датчика вдоль магнитной оси трехкомпонентных катушек эталона. Датчик установить так, чтобы стрелка оси У датчика была направлена на

    						Лист
    					ШГЕИ1.420.024 МП	11
    Изм	Лист	№ докум.	Подпись	Дата

    Инв. № подл. I Подпись и дата | Взам. инв. № I Инв. № дубл. I Подпись и дата

Север по оси Н катушек эталона, а стрелка оси X на Восток по оси D катушек эталона.

• 7.6.2 В катушке Н эталона создать МИ 50000 - 100000 нТл, отрегулировать наклон поворотного стола таким образом, чтобы по компонентам Z, X показания магнитометра МТ-5 Bz и Вх были не более ± 1 нТл. Затем в катушках Z эталона создать МИ 100000 нТл и добиться показания по компоненте X на дисплее МТ-5 Вх были не более ± 1 нТл.

Снова в катушке Н эталона создать МИ 50000 - 100000 нТл, проверить показания магнитометра МТ-5 Bz и Вх и, при необходимости, отрегулировать положение датчика.

• 7.6.3 Установить значение МИ по Z компоненте, равное нулю, и записать показание по компоненте У магнитометра МТ-5 Вуо по форме таблицы 4 Приложения А.

Воспроизвести в катушках Z эталона значение МИ по направлению компоненты Bz датчика, равное 100000 нТл, и записать показание по компоненте У магнитометра МТ-5 Вуюо по форме таблицы 4 Приложения А. Найти приращения МИ по формуле:

ABzy = Ву₁₀₀ - Ву₀                          (4).

Неортогональность между магнитными осями Zy датчика определить по формуле:

a_zy = arcsin ABzy/100000 (градус),             (5).

Перевести значение угла a_zv в угловые секунды, умножив на 3600.

• 7.6.4 Развернуть датчик таким образом, чтобы магнитная ось X датчика была направлена по оси Н эталона. В катушке Н эталона создать МИ 500000-100000 нТл, отрегулировать наклон поворотного стола таким образом, чтобы показания магнитометра МТ-5 по компонентам Bz, By, были не более ± 1 нТл.

Затем в катушках Z эталона создать МИ 100000 нТл и добиться показания по компоненте У на дисплее магнитометра МТ-5 By были не более ± 1 нТл.

Снова в катушке Н эталона создать МИ 50000 - 100000 нТл, проверить показания магнитометра МТ-5 Bz и By и, при необходимости, отрегулировать

положение датчика.

Установить значение МИ по Z компоненте, равное нулю, и записать показание по компоненте X магнитометра МТ-5 Вх₀ по форме таблицы 4 Приложения А.

Воспроизвести в катушках Z эталона значение МИ по направлению компоненты Bz датчика, равное 100000 нТл, и записать показания датчика по X компоненте Bxjoo по форме таблицы 4 Приложения А. Найти приращения МИ по формуле:

ABzx = Bxioo - Вх₍)                          (6)

Неортогональность между магнитными осями ZY датчика определить по формуле:

ctzx = arcsin ABzx/100000 (градус),              (7)

Перевести значение угла а_/х в угловых секундах, умножив на 3600.

• 7.6.5 Развернуть датчик таким образом, чтобы магнитная ось X датчика была направлена по оси Z эталона, а магнитная ось датчика У по направлению магнитной оси Н эталона. В катушке Н эталона создать МИ 500000-100000 нТл, отрегулировать наклон поворотного стола таким образом, чтобы показания магнитометра МТ-5 по компонентам Bz, Вх, были не более ± 1 нТл.

Затем в катушках Z эталона создать МИ 100000 нТл и добиться показания по компоненте Z на дисплее магнитометра МТ-5 Bz были не более ± 1 нТл.

Снова в катушке Н эталона создать МИ 50000 - 100000 нТл, проверить показания магнитометра МТ-5 Bz и Вх и, при необходимости, отрегулировать положение датчика.

Установить значение МИ по Z компоненте, равное нулю, и записать показание по компоненте У магнитометра МТ-5 Вуо, по форме таблицы 4 Приложения А.

Воспроизвести в катушках Z эталона значение МИ по направлению компоненты Вх датчика, равное 100000 нТл, и записать показания датчика по У

компоненте Ву_]Оо по форме таблицы 4 Приложения А. Найти приращения МИ по формуле:

ДВху = By юо - Ву₀                       (8)

Неортогональность между магнитными осями ХУ датчика определить по формуле:

a_zx = arcsin ДВху/100000 (градус),             (9)

Перевести значение угла а_ху в угловых секундах, умножив на 3600.

• 7.6.6 Магнитометр МТ-5 считается годным, если углы неортогонально-

сти между магнитными осями датчика магнитометра a_zx, azy,a_xy. не более ± 90".

7.7 Определение порога чувствительности магнитометра МТ-5 по компонентам X, У, Z.

• 7.7.1 Выполнить работы по п. 7.3.2 и сориентировать ось Z датчика магнитометра МТ-5 вдоль оси Z катушек эталона. Скомпенсировать МПЗ по компоненте Z до уровня 1-2 нТл (по показаниям магнитометра МТ-5), при этом магнитное поле эталонной катушки Z установить равным нулю. Записать 10 42 показаний магнитометра МТ-5 по компоненте Z и определить среднее значение Bzq. Затем создать в эталонных катушках Z магнитную индукцию 1 нТл, записать 10 -42 показаний по компоненте Z и определить среднее значение Biz.. Порог чувствительности магнитометра МТ-5 определить по формуле:

ABz = Bzi-Bzo                    (10)

Измерения провести несколько раз.

• 7.7.2 Для определения порога чувствительности по компонентам X и У ось датчика X магнитометра МТ-5 ориентируется вдоль катушек Z эталона и проводится определение порога чувствительности ДВх в соответствии с п.7.7.1. Затем таким же образом определяется значение ДВу.

• 7.7.3 Магнитометр МТ-5 считается годным, если значения ДВ1 близки к 1 нТл.

  ПРИМЕЧАНИЕ. Если флюктуации магнитного поля в рабочем объеме эталона затрудняют определение порога чувствительности, то следует провести определение в экранированной мере магнитной индукции.

  						Лист
  					ШГЕИ 1.420.024 МП	14
  Изм	Лист	№ докум.	Подпись	Дата

7.8 Определение по п. 1.2.3 СКО случайной составляющей абсолютной погрешности (при доверительной вероятности 0,95) по компонентам X, У, Z.

• 7.8.1 Выполнить работы по п. 7.3.2 и сориентировать ось Z датчика магнитометра вдоль оси Z катушек эталона. Регистрируются в ряде точек диапазона измерений серии измерений из п = 10-20 значений В_}. Определяется среднее арифметическое В_ср по формуле В_ср = £Bj/n в каждой серии и CKO (Oj) случайной погрешности по формуле Oj = л/ £(Bj-B_cp)²/(n-l). СКО случайной составляющей абсолютной погрешности по компоненте Z при доверительной вероятности Р= 0,95 не должно превышать о₀,95= 2о, < 3 нТл.

• 7.8.2 Для определения СКО случайной составляющей абсолютной погрешности (при доверительной вероятности 0,95) по компонентам X и У оси датчика магнитометра МТ-5 ориентируется вдоль катушек Z эталона и проводится определение СКО случайной составляющей абсолютной погрешности по компоненте X (при доверительной вероятности 0,95) в соответствии с п. 5.11.1 Затем таким же образом определяется значение СКО случайной составляющей абсолютной погрешности по компоненте Y.

• 7.8.3 Магнитометр МТ-5 считается выдержавшим испытания, если значение СКО случайной составляющей абсолютной погрешности по компонентам X,Y,Z ,близки к о₀,95 = 2о; < 3 нТл.

• 8.1 Результаты поверки оформляются в соответствии с требованиями ПР50.2.006 метрологической службой, проводящей поверку.

• 8.2 Результаты поверки по 7.3, 7.4, 7.5,.7.6,.7.7, 7.8 заносят в протокол поверки по форме, приведенной в Приложении А..

• 8.3 Критерием годности магнитометра МТ-5 для эксплуатации является соответствие требованиям 7.3, 7.4, 7.5,.7.6,.7.7, 7.8.

• 8.4 Если при проведении поверки обнаружено несоответствие какому-либо пункту методики поверки, то магнитометр МТ-5 признается непригодным к применению, оттиск поверительного клейма гасится, "Свидетельство о поверке" аннулируется, выписывается "Извещение о непригодности".

  						Лист
  					ШГЕИ1.420.024 МП	15
  Изм	Лист	№ докум.	Подпись	Дата

Инв. № подл. I Подпись и дата | Взам. инв. № | Инв. № дубл. | Подпись и дата

Инв. № подл. | Подпись и дата | Взам. инв. № I Инв. № дубл. I Подпись и дата

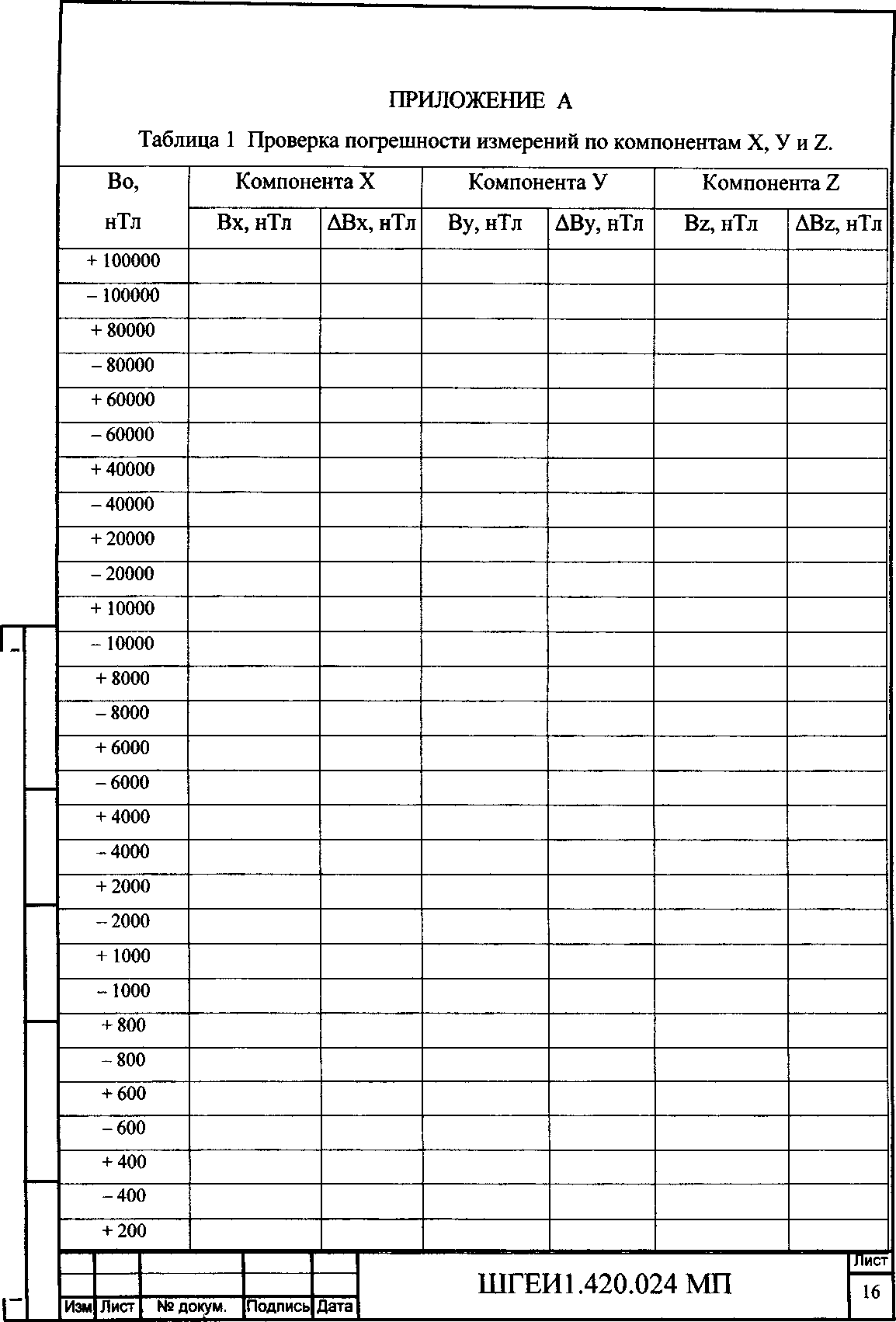

ПРИЛОЖЕНИЕ А

Таблица 3. Определение смещения нуля по компонентам Вх, By, Bz

ПРИЛОЖЕНИЕ Б

Перечень документов, на которые даны ссылки в данной методике.

• 1. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

• 2.  ГОСТ 8.030-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений магнитной индукции постоянного поля в диапазоне 1 ■ 10'¹² - 5 • 10'² Тл.

• 3. РД 50-487-84. Методические указания. Средства измерений магнитной индукции постоянного магнитного поля от Г1О'¹⁰ до 5-10’² Тл образцовые. Методы и средства поверки.

• 4. МИ 156-78. Методика поверки рабочих средств измерений магнитной индукции постоянного поля в диапазоне Г10’⁸ до 510'²Тл.

• 5.  ГОСТ 12.2.007.0 - 75 ССБТ. Изделия электротехнические. Общие требования безопасности.

  						Лист
  					ШГЕИ1.420.024 МП	18
  Изм	Лист	№ докум.	Подпись	Дата
