Методика поверки «ГСИ. Динамометры электронные универсальные МЕГЕОН-К» (МП 2301-320-2020)

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

ФГУП «ВНИИМ им. Д.И. Менделеева»

УТВЕРЖДАЮ

.И. Менделеева»

^^Генерального директора ФГУП

Государственная система обеспечения единства измерений

Руководитель лаборатории

ФГУП «ВНИИМ им. Д.И. Менделеева»

А.Ф. Остривной

г. Санкт-Петербург 2020 г.

Настоящая методика поверки распространяется на динамометры электронные универсальные МЕГЕОН-К (далее - динамометры) производства компании «Yueqing Handpi Instruments Со., Ltd» и устанавливает методику их первичной и периодической поверок.

Методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава средства измерений для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году.

Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей ссылку.

При проведении поверки должны быть выполнены следующие операции, указанные в таблице 1.

Таблица 1

• 2.1 При проведении поверки соблюдают требования безопасности, указанные в эксплуатационной документации на поверяемые динамометры, а также на используемые средства поверки и вспомогательное оборудование.

• 3.1 Сотрудники, проводящие поверку, должны иметь высшее или среднее техническое образование и опыт работы в соответствующей области измерений, должны изучить правила работы с поверяемым средством измерений и обладать соответствующей квалификацией для работы со средствами поверки и вспомогательным оборудованием.

• 4.1 Операции по всем пунктам настоящей методики проводить при следующих условиях испытаний:

• - температура окружающего воздуха, °C...........................................от +15 до +35

• - относительная влажность, %.............................................................от 45 до 80

• 4.2 Для надежного выравнивания температуры динамометра и окружающего воздуха, динамометр должен быть доставлен на место поверки не менее, чем за 5 часов до ее начала.

• 4.3 Перед проведением измерений динамометр нагрузить три раза максимальной нагрузкой. Продолжительность каждого предварительного нагружения должна составлять от 1 минуты до 1,5 минут.

• 5.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие весов следующим требованиям:

• - отсутствие видимых повреждений корпуса;

• - наличие всех органов управления и всех устройств, указанных в эксплуатационной документации;

• - наличие и сохранность всех надписей маркировки;

• - правильность прохождения теста индикации.

Результаты внешнего осмотра признают положительными, если внешний вид соответствует Руководству по эксплуатации.

• 5.2 Подтверждение соответствия ПО

Номер версии ПО указан на маркировке динамометра.

Номер версии ПО должен совпадать с указанными в таблице 2.

* Номер версии (идентификационный номер) ПО не ниже указанного

Наличие сохранности пломбировки проверяют при периодической поверке. Место нанесения пломбировки указано на рисунке 1.

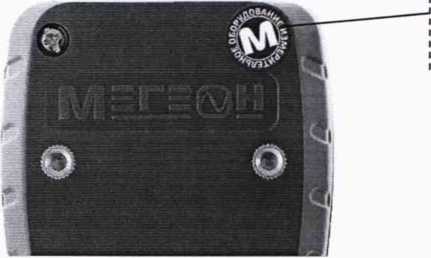

Место пломбирования

Рисунок 1 - Место пломбировки

• 5.3 Определение относительной погрешности измерений силы

Установить динамометр в рабочий участок машины, нагрузить динамометр тремя рядами силы с возрастающими и убывающими значениями.

Зарегистрировать соответствующие показания динамометра при каждом значении силы.

Каждый ряд нагружения должен содержать не менее пяти ступеней, по возможности, равномерно распределенных по диапазону измерений от наименьшего предела измерений до наибольшего предела измерений.

После полного разгружения динамометра следует регистрировать нулевые показания машины после ожидания в течение, не менее 30 секунд.

Результаты измерений занести в протокол.

Для каждой ступени нагружения относительную погрешность рассчитывать по формуле:

8 = ^- ^"100%

где Х₍₎ - показания динамометра;

Х_и - сила, заданная силовоспроизводящей машиной.

Данные операции проводить для режима сжатия и режима растяжения.

Относительная погрешность при каждом измерении не должна превышать пределов, указанных в таблице 3.

Таблица 3 - Метрологические характеристики динамометров

• 6.1 Положительные результаты поверки оформлять выдачей свидетельства о поверке. Знак поверки наносится на свидетельство о поверке.

• 6.2 Отрицательные результаты поверки оформлять извещением о непригодности.

• 6.3 При проведении поверки составляется протокол, рекомендуемая форма которого приведена в приложении 1.

ПРИЛОЖЕНИЕ 1 (рекомендуемое)

Результаты проверки идентификации ПО, номер версии ПО____________________________

Заключение по результатам поверки__________________________________________________

5
