Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

Заместитель директора ФГУП «ВНИИМС»

КИЛОВОЛЬТМЕТРЫ KVM400-B

Методика поверки

МП 206.1-210-2018

г. Москва

2018

Настоящая методика поверки распространяется на киловольтметры KVM400-B, зав.№№ 135049 и 143487 (далее по тексту - киловольтметры), изготовленные Hipotronics Inc, США и устанавливает методы и средства первичной и периодической поверок.

На поверку представляются киловольтметры, укомплектованные в соответствии с паспортом, и комплект следующей технической и нормативной документации:

  • - паспорт;

  • - методика поверки.

Интервал между поверками - 2 года.

Периодическая поверка систем в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления владельца системы, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке на систему.

1 НОРМАТИВНЫЕ ССЫЛКИ

РМГ 51-2002 «ГСП. Документы на методики поверки средств измерений. Основные положения»;

Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утвержден Приказом Минпромторга России от 02.07.2015 г. № 1815;

ПР 50.2.012-94 «ГСП. Порядок аттестации поверителей средств измерений»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 8.736-2011 «ГСП. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения»;

ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Системы вентиляционные. Методы аэродинамических испытаний»;

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

«Правила по охране труда при эксплуатации электроустановок» 04.08.2014 г.;

«Правила эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 Поверка проводится в объеме и в последовательности, указанной в таблице 1.

Таблица 1 - Перечень операций при первичной и периодических поверках

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

8.1

Да

Да

2 Опробование

8.2

Да

Да

3 Проверка абсолютной погрешности измерений напряжения постоянного тока

8.3

Да

Да

4 Проверка абсолютной погрешности измерений напряжения переменного тока промышленной частоты

8.4

Да

Да

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки устройства должны применяться основные и вспомогательные средства, указанные в таблицах 2 и 3.

Таблица 2 - Основные средства поверки

Наименование

Требуемые технические характеристики

Рекомен-дуемый тип

Количество

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

I

2

3

4

5

6

Делитель напряжения

от 1 до 400 кВ

±0.5 %

ДН-400э

1

8.3

Мультиметр

от 0,001 до 100В

±0,1 %

В7-78/1

1

8.3

Таблица 3 - Вспомогательное оборудование

Измеряемая величина

Диапазон измерений

Класс точности, погрешность

Тип средства измерений

Температура

от 0 до 50 °C

±3 °C

Термометр    ртутный    стеклянный

лабораторный ТЛ-4

Давление

от 80 до 106 кПа

±200 Па

Барометр-анероид   метеорологический

БАММ-1

Влажность

от 10 до 100 %

±5 %

Психрометр аспирационный М-34-М

Напряжение

от 1 до 500 кВ

±3 %

Источник напряжения переменного тока ИВН и источник напряжения постоянного тока ИВНПТ

  • 3.2 Для проведения поверки допускается применение других средств, не приведенных в таблице 2, при условии обеспечения ими необходимой точности измерений.

  • 3.3 Средства измерений и вспомогательное оборудование, применяемые при поверке, должны обеспечивать требуемую точность и иметь действующие свидетельства о поверке или сертификаты калибровки, или аттестаты.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускают поверителей из числа сотрудников организаций. аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучивших настоящую методику поверки и паспорт на системы, имеющих стаж работы по данному виду измерений не менее 1 года.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правил эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

6 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1  Поверка систем должна проводиться в нормальных условиях согласно ГОСТ 22261:

  • • температура окружающей среды, °C              от 15 до 25;

  • • атмосферное давление, кПа                     от 84 до 106;

  • • относительная влажность воздуха, %              от 30 до 80.

  • 6.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 220. Допускаемое отклонение от нормального значения при поверке ± 11 В. Коэффициент искажения синусоидальности кривой напряжения не более 5 %. Остальные характеристики сети переменного тока должны соответствовать ГОСТ 32144-2013.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1  Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 7.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на приборы и входящие в их комплект компоненты.

  • 8 МЕТОДЫ ПОВЕРКИ

8.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого киловольтметра следующим требованиям:

  • - комплектность должна соответствовать данным, приведенным в паспорте;

  • - маркировка и функциональные надписи должны читаться и восприниматься однозначно;

  • - наружные поверхности корпуса, разъемы, и индикатор и органы управления не должны иметь механических повреждений и деформаций, которые могут повлиять на работоспособность киловольтметра.

При несоответствии по вышеперечисленным позициям киловольтметра бракуется.

8.2 Опробование

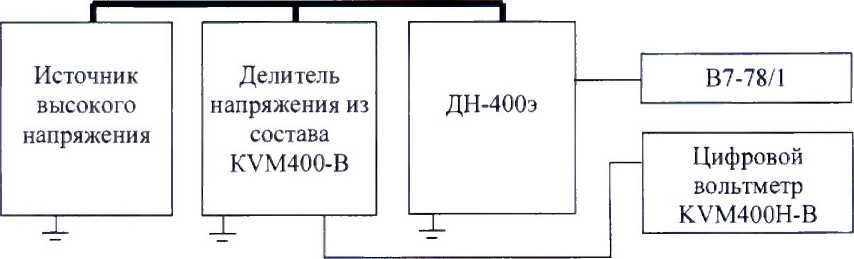

  • 8.2.1 Соберите схему, приведенную на рисунке 1. Включите приборы в режим измерения напряжения постоянного тока и дайте им прогреться.

Рисунок 1 - Схема проведения проверки

  • 8.2.2 Подайте с источника напряжения постоянного тока напряжение значением 10 кВ.

  • 8.2.3 Произведите измерения напряжения эталонным и поверяемым оборудованием.

  • 8.2.4 Результаты измерений считаются удовлетворительными, если поверяемый киловольтметр проводит измерения с погрешностью ±3 %.

8.3 Проверка абсолютной погрешности измерений напряжения постоянного тока
  • 8.3.1 Соберите схему, приведенную на рисунке 1. Включите приборы в режим измерения напряжения постоянного тока. На цифровом вольтметре KVM400H-B выберите поддиапазон измерений 1-40 кВ включив режим «LOW».

  • 8.3.2 Подайте от источника высокого напряжения значение напряжения постоянного тока равное 1 кВ. Произведите измерения. Результаты занесите в таблицу 4 для режима «LOW».

  • 8.3.3 Произведите измерения по п. 8.3.2, подавая последовательно от источника высокого напряжения значения напряжения постоянного тока 10, 20. 30 и 40 кВ. Произведите измерения. Результаты занесите в таблицу 4 для режима «LOW».

  • 8.3.4 На цифровом вольтметре KVM400H-B выберите поддиапазон измерений 1-400 кВ включив режим «HIGH».

  • 8.3.5 Подайте от источника высокого напряжения значение напряжения постоянного тока равное 1 кВ. Произведите измерения. Результаты занесите в таблицу 4 для режима «HIGH».

  • 8.3.6 Произведите измерения по п. 8.3.5, подавая последовательно от источника высокого напряжения значения напряжения постоянного тока 40, 100, 200, 300 и 400 кВ. Произведите измерения. Результаты занесите в таблицу 4 для режима «HIGH».

Таблица 4- Результаты измерений напряжения постоянного и переменного тока

Сном, кВ

Uo, кВ

их, кВ

ди. В

Ди допустимое, В

режим «LOW»

1

±400

10

20

30

40

режим «HIGH»

1

±4000

40

100

200

300

400

Где:

ином - номинальное значение напряжения подаваемого с источника высокого напря

жения;

и0 - показания на выходе эталонного делителя, умноженное на его коэффициент масштабного преобразования;

Ux - показания на выходе поверяемого киловольтметра;

AU - погрешность измерений напряжения поверяемой системой, вычисленная по формуле: AU=UX - Uo.

  • 8.3.7 Результаты измерений считаются удовлетворительными, если полученные значения погрешности измерений ДО не превышают ДГ1 допустимое в соответствии с таблице 4.

8.4 Проверка абсолютной погрешности измерений напряжения переменного тока промышленной частоты
  • 8.4.1 Соберите схему, приведенную на рисунке 1. Включите приборы в режим измерения напряжения переменного тока. На цифровом вольтметре KVM400H-B выберите поддиапазон измерений 1-40 кВ включив режим «LOW».

  • 8.4.2 Подайте от источника высокого напряжения значение напряжения переменного тока равное 1 кВ. Произведите измерения. Результаты занесите в таблицу 4 для режима «LOW».

  • 8.4.3 Произведите измерения по п. 8.4.2, подавая последовательно от источника высокого напряжения значения напряжения переменного тока 10, 20, 30 и 40 кВ. Произведите измерения. Результаты занесите в таблицу 4 для режима «LOW».

  • 8.4.4 На цифровом вольтметре KVM400H-B выберите поддиапазон измерений 1-400 кВ включив режим «HIGH».

  • 8.4.5 Подайте от источника высокого напряжения значение напряжения переменного тока равное 1 кВ. Произведите измерения. Результаты занесите в таблицу 4 для режима «HIGH».

  • 8.4.6 Произведите измерения по п. 8.4.5, подавая последовательно от источника высокого напряжения значения напряжения переменного тока 40, 100, 200, 300 и 400 кВ. Произведите измерения. Результаты занесите в таблицу 4 для режима «HIGH».

  • 8.4.7 Результаты измерений считаются удовлетворительными, если полученные значения погрешности измерений AU не превышают ДЪтДОпустимое в соответствии с таблице 4,

    9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    9.1 При положительных результатах поверки выдается свидетельство о поверке.

  • 9.2 При отрицательных результатах поверки система бракуется и не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, свидетельство о поверке аннулируется и выдается-изцещение о непригодности.

    С.Ю. Рогожин

    А.В. Леонов

Начальник отдела 206.1

ФГУП «ВНИИМС»

Научный сотрудник отдела 206.1

ФГУП «ВНИИМС»

6
