ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ II МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

СОГЛАСОВАНО

Первый заместитель

Государственная система обеспечения единства измерений

ИСТОЧНИКИ ПИТАНИЯ ПОСТОЯННОГО ТОКА NGA100

Методика поверки

РТ-МП-1074-441-2021 г. Москва

2021 г.

1 Общие положении

Настоящая методика распространяется на источники питания постоянного тока NGA100 следующих модификаций: NGA101, NGA102, NGA141, NGA142 (далее -источники) и устанавливает порядок и объем их первичной и периодической поверки.

При проведении поверки должна быть обеспечена прослеживаемость поверяемых источников питания постоянного тока NGA100 к государственным первичным эталоном единиц величин:

  • - к ГЭТ14-91 «Государственный первичный эталон единицы электрического сопротивления» в соответствии с Приказом Росстандарта от 30.12.2019 года № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

  • - к ГЭТ13-01 «Государственный первичный эталон единицы электрического напряжения» в соответствии с Приказом Росстандарта от 30.12.2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

ГЭТ4-91 «Государственный первичный эталон единицы силы постоянного электрического тока» в соответствии с Приказом Росстандарта от 01.10.2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10'16 до 100 А».

Для обеспечения реализации методики поверки при определении метрологических характеристик по пунктам 10.1 - 10.3 настоящей методики поверки применяется метод прямых измерений, по пунктам 10.4 - 10.5 - метод косвенных измерений

2 Перечень операций поверки средства измерений
  • 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Методы поверки (номер пункта)

Обязательность проведения при поверке

первичной

периодической

1

2

о

3

4

Внешний осмотр средства измерений

7

Да

Да

Подготовка к поверке и опробование средства измерений

8

Да

Да

Идентификация программного обеспечения средства измерений

9

Да

Да

Определение метрологических характеристик средства измерений

10

Определение    абсолютной    погрешности

установки выходного напряжения постоянного тока и абсолютной погрешности измерений по встроенному     индикатору     выходного

напряжения постоянного тока

10.1

Да

Да

1

2

о э

4

Определение нестабильности выходного напряжения постоянного тока при изменении силы тока на нагрузке от 10 % до 90 %

10.2

Да

Да

Определение уровня пульсаций выходного напряжения постоянного тока

10.3

Да

Нет

Определение абсолютной погрешности установки силы постоянного тока и абсолютной погрешности измерений по встроенному индикатору силы постоянного тока

10.4

Да

Да

Определение нестабильности силы постоянного тока при изменении напряжения на нагрузке от 10 % до 90 %

10.5

Да

Да

Подтверждение    соответствия    средства

измерений метрологическим требованиям

И

Да

Да

  • 2.2 На основании письменного заявления владельца СИ допускается проводить периодическую поверку источников питания постоянного тока NGA100 для меньшего числа измеряемых величин:

без определения метрологических характеристик второго канала для модификаций NGA102, NGA142 в части операций по пунктам 10.1 - 10.5.

3 Требования к условиям проведения поверки

При проведении поверки должны соблюдаться нормальные условия, установленные в ГОСТ 8.395-80 «Государственная система обеспечения единства измерений. Нормальные условия измерений при поверке. Общие требования»:

-температура окружающей среды, °C............от 20 до 25;

-относительная влажность воздуха, %...............от 30 до 80;

-атмосферное давление, кПа (мм рт.ст.).........от 84 до 106 (от 630 до 795);

4 Требование к специалистам, осуществляющим поверку

К проведению поверки источников питания постоянного тока NGA100 допускаются специалисты:

  • - имеющие высшее образование или дополнительное профессиональное образование по специальности и (или) направлению подготовки, соответствующему области аккредитации («метрология» и (или) «электроизмерения»);

  • - имеющие опыт работы по обеспечению единства измерений в области аккредитации, не менее трех лет;

  • - освоившие работу с источниками и применяемыми средствами поверки;

  • - изучившие настоящую методику.

5 Метрологические и технические требования к средствам поверки
  • 5.1 При проведении поверки источников питания постоянного тока NGA100 применяют средства поверки, указанные в таблице 2.

  • 5.2 Вместо указанных в таблице средств поверки допускается применять другие аналогичные эталоны единиц величин и средства измерений, обеспечивающие требуемую точность передачи единиц величин поверяемому средству измерений.

  • 5.3  Применяемые средства поверки должны быть исправны и поверены, применяемые средства поверки утверждённого типа СИ в качестве эталонов единиц величин должны быть исправны и поверены с присвоением соответствующего разряда, по требованию государственных поверочных схем.

  • 5.4 Применяемые эталоны единиц величин не утверждённого типа СИ должны быть аттестованы и утверждены приказом Федерального агентства по техническому регулированию и метрологии, в соответствии с пунктом 6 Положения об эталонах единиц величин используемых в сфере государственного регулирования обеспечения единства измерений, утверждённого постановлением Правительства Российской Федерации от 23 сентября 2010 года №734 (с изменениями на 21 октября 2019 года) с присвоением соответствующего разряда, по требованию государственных поверочных схем.

Таблица 2 - Средства поверки

Номер пункта документа по поверке

Наименование средства поверки

Требуемые технические характеристики средства поверки

Гекомендуемое средство поверки

Пределы измерений

Пределы допускаемой погрешности

1

2

3

4

5

10.1; 10.2;

10.4; 10.5

Мультиметр цифровой

Пределы измерений напряжения постоянного тока от 0 до 100 В

Измерение силы постоянного тока в точке 0,01 А

Рабочий эталон 3-го разряда по

Приказу Госстандарта от 30.12.2019 № 3456 Рабочий эталон 2-го разряда по

Приказу Госстандарта от01.10.2018 №2091

Мультиметр цифровой

Fluke 8846А

10.2; 10.5

Нагрузка электронная

Верхний предел установки напряжения постоянного тока не менее 100 В Верхний предел установки силы постоянного тока не менее 6А

11агрузка электронная ЛКИП- 1380

1

2

3

4

5

10.3

Вольтметр

Диапазон частот от 5 Гц до 5 МГц Пределы измеряемых напряжений/ значение единицы младшего разряда от ЗмВ/0,0001 мВ до ЗООВ/ЮмВ

Пределы допускаемой абсолютной погрешности измерения напряжения синусоидально го сигнала в диапазоне частот от ± (0,015Ux + 0,005 Unp) до ±(0,04Ux + 0,02Unp)

Вольтметр

АКИП-2402

10.4; 10.5

Мера сопротивления

номинал 0,01 Ом (Imax=10A)

класс точности

0,01

Мера сопротивления

Р310

10.1 - 10.5

Термогигрометр

от - 10 °C до ± 60 °C от 10 % до 95 %

±0,4 °C

±3 %

Прибор комбинированный Testo 622

бТребовапия (условия) по обеспечению безопасности проведения поверки
  • 6.1 При проведении поверки необходимо соблюдать:

  • - общие правила техники безопасности в соответствии с требованиями ГОСТ 12.2.003 «Система стандартов безопасности груда. Оборудование производственное. Общие требования безопасности»;

  • - «Правила по охране труда при эксплуатации электроустановок», утвержденные Приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 года № 328н «Об утверждении Правил по охране труда при эксплуатации электроустановок »;

  • - указания  по  технике  безопасности,  приведенные  в  эксплуатационной

документации на средства поверки;

  • - указания  по  технике  безопасности,  приведенные  в  эксплуатационной

документации на средство измерений.

  • 6.2 К проведению поверки допускаются специалисты, изучившие требования безопасности по ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия, с Изменением №1» и ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования», имеющие 3 группу допуска по электробезопасности и прошедшие инструктаж по технике безопасности на рабочем месте,

  • 6.3 На рабочем месте должны быть приняты меры по обеспечению защиты от воздействия статического электричества.

7 Внешний осмотр средства измерений

При проведении внешнего осмотра установить соответствие источников следующим требованиям:

  • - внешний вид средства измерений должен соответствовать фотографиям, приведённым в описании типа на данное средство измерений, при этом допускается незначительное изменение дизайна СИ, нс влияющее на однозначное определение типа прибора по внешнему виду;

  • - наличие маркировки, подтверждающей тип, модификацию и заводской номер средства измерений;

  • - наличие пломб от несанкционированного доступа, установленных в местах согласно описанию типа на данное средство измерений.

  • - наружная поверхность средства измерений не должна иметь следов механических повреждений, которые могут влиять на работу средства измерений и его органов управления;

  • - разъемы средства измерений должны быть чистыми;

  • - комплектность средства измерений должна соответствовать указанной в технической документации фирмы-изготовителя.

Результаты выполнения операции считать положительными, если выполняются вышеуказанные требования.

Установленный факт отсутствия пломб от несанкционированного доступа при периодической поверке не является критерием неисправности средства измерения и носит информативный характер для производителя средства измерений и сервисных центров, осуществляющих ремонт.

Факт отсутствия пломб от несанкционированного доступа при периодической поверке фиксируется в протоколе поверки в соответствующем разделе.

8 Подготовка к поверке и опробование средства измерений
  • 8.1 Подготовка к поверке

Порядок установки средства измерений на рабочее место, включения, управления и дополнительная информация приведены в руководстве по эксплуатации: «Источники питания постоянного TOKaNGAlOO». Руководство по эксплуатации».

Убедиться в выполнении условий проведения поверки.

Выдержать средство измерений в выключенном состоянии в условиях проведения поверки не менее двух часов, если он находился в отличных от них условиях.

Выдержать средство измерений во включенном состоянии не менее 30 минут.

Выдержать средства поверки во включенном состоянии в течение времени, указанного в их руководствах по эксплуатации.

  • 8.2 Опробование

Подготовить источник к работе в соответствии с руководством по эксплуатации. Включить источник. Проверить работоспособность жидкокристаллического дисплея, регуляторов и функциональных клавиш. Режимы, отображаемые на дисплее, при переключении режимов измерений и нажатии соответствующих клавиш, должны соответствовать требованиям руководства по эксплуатации.

Результаты опробования считать удовлетворительными, если после включения источника режимы, отображаемые на дисплее, при переключении режимов измерений и нажатии соответствующих клавиш соответствуют требованиям руководства по эксплуатации.

9 Идентификация программного обеспечения

Идентификационное наименование и номер версии программного обеспечения источника отображаются при нажатии клавиши Menu —> Device —» Information

Номер версии ПО должен соответствовать указанному в описании типа на данное средство измерений.

10 Определение метрологических характеристик средства измерений

10.1 Определение абсолютной погрешности установки выходного напряжения постоянного тока и абсолютной погрешности измерений по встроенному индикатору выходного напряжения постоянного тока

Определение абсолютной погрешности установки выходного напряжения постоянного тока и абсолютной погрешности измерений по встроенному индикатору выходного напряжения постоянного тока проводят методом прямых измерений с помощью мультиметра цифрового Fluke 8846А.

Выполнить соединение средств измерений в соответствии со схемой, приведённой на рис. 1.

Установить поверяемый источник в режим источника напряжения постоянного тока в соответствии с руководством по эксплуатации.

Мультиметр цифровой Fluke 8846А подключить к выходу поверяемого источника.

Перевести мультиметр цифровой Fluke 8846А в режим измерения напряжения постоянного тока, включить функции «D FLTR» и «А FLTR» для усреднения показаний.

Произвести измерение выходного напряжения постоянного тока поверяемого источника, устанавливая на поверяемом источнике значения выходного напряжения постоянного тока Uycr.B в соответствии с таблицей 3.

Зафиксировать соответствующие показания мультиметра цифрового Fluke 8846А, Uflvke, В, а также результаты измерений напряжения постоянного тока на выходе поверяемого источника, по показаниям индикатора источника, Uibm,B.

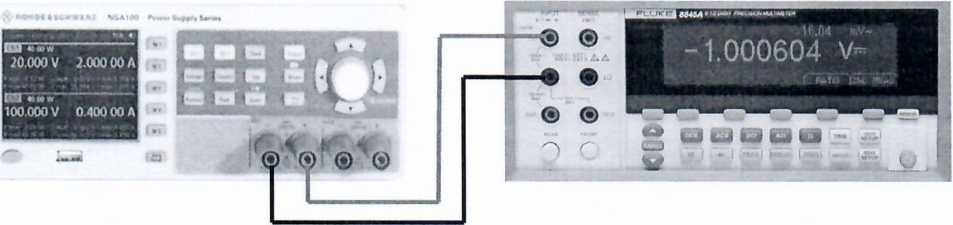

Рисунок 1 - Структурная схема соединения СИ для определения погрешности установки выходного напряжения постоянного тока и абсолютной погрешности измерений по встроенному индикатору выходного напряжения постоянного тока

Повторить процедуру измерений для второго канала источников модификаций NGA102, NGA142.

  • 10.2 Определение нестабильности выходного напряжения постоянного тока при изменении силы постоянного тока на нагрузке от 10 % до 90 %

Определение нестабильности выходного напряжения постоянного тока при изменении силы постоянного тока на нагрузке от 10 % до 90 % проводят методом прямых измерений с помощью мультиметра цифрового Fluke 8846А и нагрузки электронной АКИП- 1380.

Установить поверяемый источник в режим источника напряжения постоянного тока в соответствии с руководством по эксплуатации.

Разъемы поверяемого источника соединить при помощи измерительных проводов с соответствующими разъемами нагрузки электронной АКИП - 1380 и мультиметра цифрового Fluke 8846А в соответствии с рисунком 2.

На поверяемом источнике установить значения напряжения постоянного тока 35 В и силы постоянного тока 6 А на выходе для модификации NGA101, NGA102 или значение напряжения постоянного тока 100 В и силы постоянного тока 2 А на выходе для модификации NGA141, NGA142 .

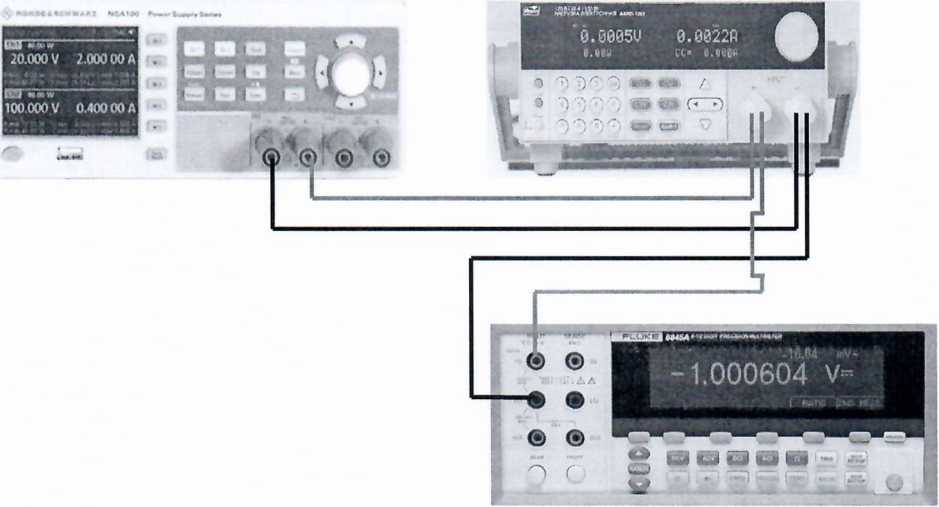

Рисунок 2 - Структурная схема соединения СИ для определения нестабильности выходного напряжения постоянного тока при изменении силы тока на нагрузке

На нагрузке электронной АКИП - 1380 установить режим стабилизации силы постоянного тока «СС», значение силы постоянного тока потребления установить 90 % от максимального значения, установленного на источнике (5,4 А для модификации NGA101, NGA102 или 1.8 А для модификации NGA141, NGA142).

Перевести мультиметр цифровой Fluke 8846А в режим измерения напряжения постоянного тока, включить функции «О FLTR» и «А FLTR» для усреднения показаний. По истечении 1 минуты, провести с помощью мультиметра измерения на выходе поверяемого источника и зафиксировать показания как U9o%, В.

На нагрузке электронной АКИП - 1380 установить значение потребления постоянного тока 10 % от максимального значения, установленного на источнике (0,6 А для модификации NGA101, NGA102 или 0.2 А для модификации NGA141, NGA142).

По истечении 1 минуты, провести с помощью мультиметра измерения на выходе поверяемого источника и зафиксировать показания как Uio%, В.

При необходимости использовать четырёхпроводное подключение

Повторить процедуру измерений для второго канала источников модификаций NGA102, NGA142.

  • 10.3 Определение уровня пульсаций выходного напряжения постоянного тока Определение уровня пульсаций выходного напряжения постоянного тока проводят методом прямых измерений с помощью вольтметра АКИП-2402.

Выполнить соединение средств измерений в соответствии со схемой, приведённой на рис. 3. Соединение данных СИ проводить коротким экранированным кабелем типа витая пара для исключения влияния внешних наводок.

Установить поверяемый источник в режим источника напряжения постоянного тока в соответствии с руководством по эксплуатации.

На поверяемом источнике установить максимальное значение напряжения постоянного тока.

Провести измерения уровня пульсаций выходного напряжения постоянного тока поверяемого источника через 1 мин по показаниям вольтметра ЛКИП-2402. Зафиксировать результаты измерений как Un, В

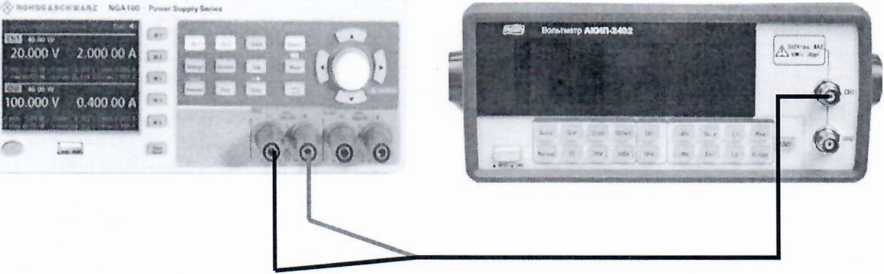

Рисунок 3 - Структурная схема соединения приборов для определения уровня пульсаций выходного напряжения постоянного тока

Повторить процедуру измерений для второго канала источников модификаций NGA102, NGA142.

  • 10.4 Определение абсолютной погрешности установки силы постоянного тока и абсолютной погрешности измерений по встроенному индикатору силы постоянного тока

Определение абсолютной погрешности установки силы постоянного тока и абсолютной погрешности измерений по встроенному индикатору силы постоянного тока проводят методом косвенных измерений путём измерения падения напряжения на мере сопротивления Р310 мультиметром цифровым Fluke 8846А.

Выполнить соединение средств измерений в соответствии со схемой, приведённой на рис. 4.

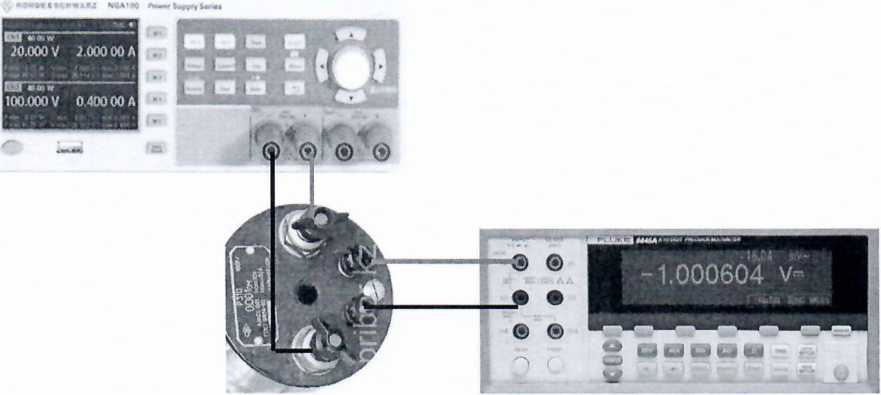

Рисунок 4 - Структурная схема соединения СИ для определения абсолютной погрешности установки силы постоянного тока и абсолютной погрешности измерений по встроенному индикатору силы постоянного тока

Установить поверяемый источник в режим источника постоянного тока в соответствии с руководством по эксплуатации.

К потенциальным зажимам меры сопротивления Р310 подключить мультиметр цифровой Fluke 8846А. Перевести мультиметр в режим измерения напряжения постоянного тока, включить функции «D FLTR» и «А FLTR» для усреднения показаний.

Измерения проводить в различных точках диапазона значений выходного тока источника при установленном значении напряжения постоянного тока 6 В. Для этого на поверяемом источнике устанавливать значения постоянного тока на выходе 1уст, А, в соответствии с таблицей 5.

Зафиксировать соответствующие показания Uflvke, В. мультиметра цифрового Fluke 8 846А для всех значений силы постоянного тока на выходе 1уст, А, а также результаты измерений силы постоянного тока на выходе поверяемого источника, по показаниям индикатора источника 1цзм, Л.

Для определения абсолютной погрешности установки/измерений значения силы постоянного тока на выходе равному 0,01 А, выходные разъёмы источника подключить с помощью измерительных кабелей непосредственно к входным разъёмам для измерения тока мультиметра цифрового Fluke 8846А. Перевести мультиметр в режим измерения силы постоянного тока.

Зафиксировать соответствующие показания Ifluke, А, мультиметра цифрового Fluke 8846А для значения силы постоянного тока на выходе 1уст. А. а также результаты измерений силы постоянного тока на выходе поверяемого источника, по показаниям индикатора источника 1изм, А.

Повторить процедуру измерений для второго канала источников модификаций NGA102, NGA142.

  • 10.5 Определение нестабильности силы постоянного тока при изменении напряжения на нагрузке от 10 % до 90 %

Определение нестабильности силы постоянного тока при изменении напряжения на нагрузке от 10 % до 90 % проводят методом косвенных измерений путём измерения падения напряжения на мере сопротивления Р310 мультиметром цифровым Fluke 8846А. В качестве нагрузки используется нагрузка электронная АКИН - 1380.

Выполнить соединение средств измерений в соответствии со схемой, приведённой на рис. 5.

Установить поверяемый источник в режим источника постоянного тока в соответствии с руководством по эксплуатации.

На поверяемом источнике установить значение силы постоянного тока на выходе 6 А, значение напряжения постоянного тока 35 В для модификации NGA101, NGA102 или значение силы постоянного тока на выходе 2 А, значение напряжения постоянного тока 100 В для модификации NGA141, NGA142 .

На нагрузке электронной АКИП - 1380 установить режим стабилизации по напряжению постоянного тока «CV», значение напряжения постоянного тока установить равным 90 % от установленного значения напряжения постоянного тока на выходе поверяемого источника - 31.5 В для модификации NGA101, NGA102 или 90 В для модификации NGA141, NGA142 .

Перевести мультиметр цифровой Fluke 8846А в режим измерения напряжения постоянного тока, включить функции «D FLTR» и «А FLTR» для усреднения показаний. По истечении 1 минуты, провести с помощью мультиметра измерения падения напряжения постоянного тока на мере сопротивления Р310 и зафиксировать показания как ^90%, В.

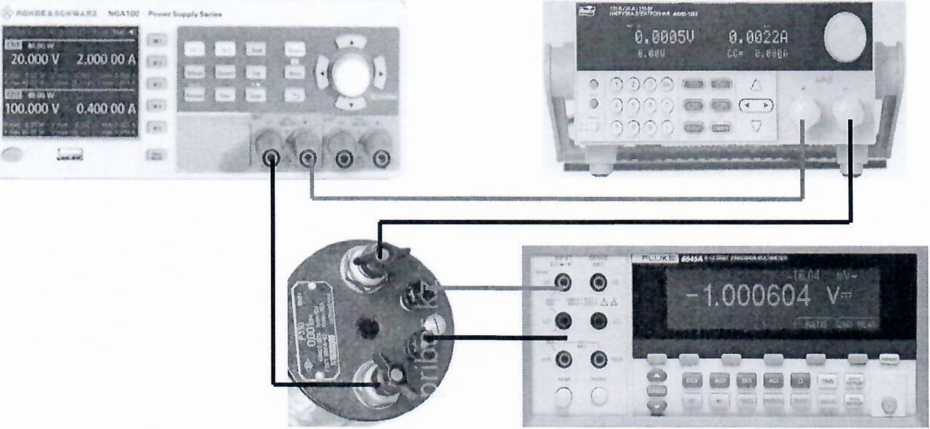

Рисунок 5 - Структурная схема соединения СИ для определения нестабильности силы постоянного тока при изменении напряжения на нагрузке от 10 % до 90 %

Па нагрузке электронной АКИП - 1380 установить значение напряжения постоянного тока равным 10 % от установленного значения напряжения постоянного тока на выходе поверяемого источника - 3,5 В для модификации NGA101, NGA102 или 10 В для модификации NGA141. NGA142 .

По истечении 1 минуты, провести с помощью мультиметра измерения падения напряжения постоянного тока на мере сопротивления Р310 и зафиксировать показания как U 1о%, В.

Повторить процедуру измерений для второго канала источников модификаций NGA102, NGA142.

11 Подтверждение соответствия средства измерений метрологическим требованиям
  • 11.1 Для полученных в пункте 10.1 результатов измерений UycT» В. рассчитать по формуле (1) абсолютную погрешность установки выходного напряжения постоянного тока AUycT. В:

AUycT ~ Uycr - Ufluke,                             (1)

где Uycr - установленное значение напряжения постоянного тока поверяемого источника, В;

Ufluke - значение напряжения постоянного тока, измеренное мультиметром цифровым Fluke 8846А, В.

Для полученных в пункте 10.1 результатов измерений 15изм, В, рассчитать по формуле (2) абсолютную погрешность измерений по встроенному индикатору выходного напряжения постоянного тока AUhsm. В:

Аиизм = иизм - Ufluke,                           (2)

где иизм - значение напряжения постоянного тока поверяемого источника, по показаниям индикатора источника, В.

Рассчитанные значения абсолютной погрешности установки выходного напряжения постоянного тока и абсолютной погрешности измерений по встроенному индикатору выходного напряжения постоянного тока нс должны превышать предельных значений, указанных в таблице 3.

Таблица 3 - Пределы допускаемой абсолютной погрешности установки выходного напряжения постоянного тока и абсолютной погрешности измерений по встроенному индикатору выходного напряжения постоянного тока

Установленные значения

Uуст. В

Допустимые значения A U уст. В

Допустимые значения АОизм. В

Установленные значения иУст, в

Допустимые значения AUycT. В

Допустимые значения AUh3m. В

модификации NGA101.

NGA102

модификации NGA141,'

4GA142

2,5

±0,00625

±0,00550

5,0

±0,02250

±0,01100

3,3

±0,00665

±0,00566

6,3

±0.02315

±0,01126

5,0

±0.00750

±0.00600

10.0

±0.02500

±0,01200

6,0

±0,00800

±0.00620

16.0

±0,02800

±0,01320

10,0

±0,01000

±0.00700

20.0

±0,03000

±0,01400

15,0

±0,01250

±0.00800

30.0

±0.03500

±0,01600

18,0

±0,01400

±0,00860

40,0

±0,04000

±0,01800

20,0

±0.01500

±0,00900

50.0

±0,04500

±0,02000

24,0

±0,01700

±0.00980

60,0

±0.05000

±0.02200

27,0

±0.01850

±0.01040

70,0

±0,05500

±0,02400

32,0

±0.02100

±0.01140

80,0

±0,06000

±0,02600

35,0

±0,02250

±0,01200

90,0

±0,06500

±0,02800

100.0

±0.07000

±0.03000

  • 11.2 Для полученных в пункте 10.2 результатов измерений U9o% и Uio%, В, рассчитать по формуле (3) нестабильности выходного напряжения постоянного тока при изменении силы тока на нагрузке Uh. В:

Uh = U9o% - Uio%,                            (3)

где U9o% - значение напряжения постоянного тока, измеренное мультиметром цифровым Fluke 8846А. В, при значении тока потребления 90 % от максимального значения.

Uio%- значение напряжения постоянного тока, измеренное мультиметром цифровым Fluke 8846А, В. при значении тока потребления 10 % от максимального значения.

Рассчитанные значения нестабильности выходного напряжения постоянного тока при изменении силы тока на нагрузке Uh. В, не должны превышать пределов, указанных в таблице 4 для каждого канала источника.

Таблица 4 - Пределы допустимых значений нестабильности выходного напряжения постоянного тока при изменении силы тока на нагрузке от 10 % до 90 %

Модификация источника питания

Пределы допустимых значений нестабильности выходного напряжения постоянного тока при изменении силы тока на нагрузке от 10 % до 90 %, В

NGA101. NGA102

±0,0085

NGA141, NGA142

±0,02

  • 11.3 Полученные в пункте 10.3 результаты измерений уровня пульсаций выходного напряжения постоянного тока источника Un, В не должны превышать значений:

0,0005 В для модификаций NGA101, NGA102;

0,0015 В для модификаций NGA141, NGA142

  • 11.4 Для полученных в пункте 10.4 результатов измерений 1уст. А, рассчитать по формуле (4) абсолютную погрешность установки силы постоянного тока А1уст, А:

    Ufluke

    R

    )■

    (4)

где 1уст — установленное значение силы постоянного тока поверяемого источника, А; Ufluke - значение напряжения постоянного тока, измеренное мультиметром цифровым Fluke 8846А, В.

R - номинальное значение сопротивления меры сопротивления, равное 0,01 Ом

Для полученных в пункте 10.4 результатов измерений 1изм. А, рассчитать по формуле (5) абсолютную погрешность измерений по встроенному индикатору силы постоянного тока Д1изм. Л:

Д1изм = 1ИЗМ -где 1цзм - значение силы постоянного тока поверяемого источника, но показаниям индикатора источника, А.

(5)

Для полученных в пункте 10.4 результатов измерений 1уст для значения 0,01 А, рассчитать по формуле (6) абсолютную погрешность установки силы постоянного тока Л1уст. А:

Д1уст — 1уст - Ifluke,

(6)

где 1уст - установленное значение силы постоянного тока поверяемого источника. А; Ifluke - значение силы постоянного тока, измеренное мультиметром цифровым Fluke 8846А, А.

Для полученных в пункте 10.4 результатов измерений 1изм для значения 0,01 А, рассчитать по формуле (7) абсолютную погрешность измерений по встроенному индикатору силы постоянного тока Д1изм. А:

Д1изм 1изм - Ifluke,                               (7)

где 1изм - значение силы постоянного тока поверяемого источника, по показаниям индикатора источника, А.

Рассчитанные значения абсолютной погрешности установки силы постоянного тока и абсолютной погрешности измерений по встроенному индикатору силы постоянного тока не должны превышать предельных значений, указанных в таблице 5.

Таблица 5 - Пределы допускаемой абсолютной погрешности установки силы постоянного тока и абсолютной погрешности измерений по встроенному индикатору силы постоянного тока

Установленные значения 1уст, А

Допустимые значения А1уст, А

Допустимые значения Д1цзм,А

Установленные значения 1уст,А

Допустимые значения Л1уст,А

Допустимые значения Д1цзм,А

модификации NGA101,

NGA102

модификации NGA141,’

MGA142

0,01

±0,000505

±0,000055

0.01

±0,000505

±0,000040

0,10

±0.000550

±0,000190

0,10

±0.000550

±0,000175

0,50

±0,000750

±0,000650

0,20

±0,000600

±0,000325

1,0

±0.001000

±0.000800

0,30

±0,000650

±0,000590

1.5

±0,001250

±0,000950

0,40

±0,000700

±0,000620

2,0

±0,001500

±0.001100

0,50

±0,000750

±0,000650

2,5

±0,001750

±0,001250

0.75

±0,000875

±0,000725

3.0

±0,002000

±0,001400

1.00

±0,001000

±0,000800

4,0

±0,002500

±0.001700

1.50

±0,001250

±0,000950

5,0

±0,003000

±0.002000

1,75

±0,001375

±0,001025

6,0

±0,003500

±0,002300

2,00

±0.001500

±0,001100

  • 11.5 Для полученных в пункте 10.5 результатов измерений Uqo% и Uio%, В, рассчитать по формуле (8) нестабильность силы постоянного тока при изменении напряжения на нагрузке 1ц. А:

U90%~U10% где Ugo% - значение напряжения постоянного тока, измеренное мультиметром цифровым Fluke 8846А, В, при значение напряжения 90 % от максимального значения.

(8)

Uio%~ значение напряжения постоянного тока, измеренное мультиметром цифровым Fluke 8846А, В, при значение напряжения 10 % от максимального значения.

R - номинальное значение сопротивления меры сопротивления, равное 0,01 Ом

Рассчитанные значения нестабильности силы постоянного тока при изменении напряжения на нагрузке 1ц, А, не должны превышать пределов, указанных в таблице 6 для каждого канала источника.

Таблица 6 — Определение значений нестабильности силы постоянного тока при изменении напряжения от 10 % до 90 %

Модификация

источника питания

Пределы допустимых значений нестабильности силы постоянного тока на выходе при изменении напряжения от 10 % до 90 %, А

NGA101, NGA102

±0.0056

NGA141, NGA142

± 0,0052

11.6 Критериями принятия специалистом, проводившим поверку, решения по подтверждению соответствия средства измерений метрологическим требованиям, установленным при утверждении типа, являются:

  • - обязательное выполнение всех процедур, перечисленных в пп. 8.2; 9; 10 и соответствие действительных значений метрологических характеристик источников питания постоянного тока NGA100 требованиям, указанным в пункте 11 настоящей методики поверки;

  • - обеспечение прослеживаемости поверяемых источников питания постоянного тока NGA100 к государственным первичным эталоном единиц величин в соответствии с:

  • -  Приказом Госстандарта от 30.12.2019 года № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока

  • - Приказом Госстандарта от 30.12.2019 года № 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы

  • - Приказом Госстандарта от 01.10.2018 года № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10'16 до 100 А

12 Оформление результатов поверки
  • 12.1 Гезультаты измерений, полученные в процессе поверки, заносят в протокол поверки. Форма протокола поверки в части определения метрологических характеристик приведена в приложении А. Данная форма протокола поверки позволяет наглядно отображать полученные результаты измерений в поверяемых точках, которые указаны в соответствующих пунктах настоящей методики поверки, а так же сравнивать полученные действительные и допустимые значения нормируемых погрешностей.

  • 12.2  Сведения о результатах поверки средства измерений в целях её подтверждения передаются в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений.

  • 12.3 Свидетельство о поверке или извещение о непригодности к применению средства измерений выдаётся по заявлению владельцев средства измерений или лиц, представивших их в поверку. Свидетельство о поверке или извещение о непригодности к применению средства измерений должны быть оформлены в соотве вии с требованиями действующих правовых нормативных документ наносится на свидетельство о поверке.

    повепки

Начальник лаборатории № 441

ФБУ «Ростест-Москва»

Начальник сектора № 1

лаборатории № 441 ФБУ «Ростест-Москва»

С. Н. Голышак

А. С. Каледин

Приложение А

к РТ-МП-1074-441-2021

Форма протокола поверки источниками питания постоянного тока NGA100 в части определения метрологических характеристик

Таблица А.1 - Определение абсолютной погрешности установки выходного напряжения постоянного тока и абсолютной погрешности измерений по встроенному индикатору выходного напряжения постоянного тока

Установленные значения Uуст? В

Измеренные значения источником Пизм, В

Измеренные значения мультиметром Ufluke, В

Рассчитанные значения A U уст, В

Допустимые значения ДП уст, В

Рассчитанные значения ДПизм. В

Допустимые значения ДПизм, В

модификация b

GA101 или NGA 102(1 канал)

2.5

±0,00625

±0.00550

3,3

±0,00665

±0,00566

5,0

±0,00750

±0,00600

6,0

±0,00800

±0,00620

10,0

±0,01000

±0,00700

15,0

±0,01250

±0,00800

18,0

±0,01400

±0.00860

20,0

±0,01500

±0.00900

24,0

±0.01700

±0.00980

27,0

±0,01850

±0,01040

32,0

±0,02100

±0,01140

35.0

±0,02250

±0,01200

модификация NGA102 2 канал

2.5

±0.00625

±0,00550

3.3

±0.00665

±0,00566

5.0

±0.00750

±0,00600

6,0

±0.00800

±0,00620

10.0

±0.01000

±0,00700

15.0

±0.01250

±0,00800

18.0

±0.01400

±0.00860

20,0

±0,01500

±0,00900

24,0

±0,01700

±0,00980

27,0

±0,01850

±0,01040

32,0

±0,02100

±0,01140

35,0

±0,02250

±0,01200

модификация NGA141 или NGA 142(1 канал)

5,0

±0,02250

±0,01100

6,3

±0,02315

±0,01126

10,0

±0,02500

±0,01200

16,0

±0.02800

±0.01320

20.0

±0.03000

±0,01400

30.0

±0.03500

±0,01600

40,0

±0.04000

±0,01800

50,0

±0,04500

±0,02000

60,0

±0.05000

±0.02200

70,0

±0.05500

±0,02400

80,0

±0.06000

±0,02600

90.0

±0.06500

±0,02800

100,0

±0,07000

±0.03000

Продолжение таблицы А 1

Установленные значения

Uycr, в

Измеренные значения источником Пизм, В

Измеренные значения мультиметром

U fluke, В

Рассчитанные значения A U уст. В

Допустимые значения AU уст, В

Рассчитанные значения АНцзм, В

Допустимые значения А11изм, В

модификация NGA142

2 канал

5.0

±0,02250

±0,01100

6,3

±0.02315

±0,01126

10,0

±0.02500

±0,01200

16.0

±0,02800

±0,01320

20,0

±0,03000

±0,01400

30,0

±0.03500

±0,01600

40,0

±0,04000

±0.01800

50,0

±0.04500

±0.02000

60,0

±0,05000

±0,02200

70,0

±0.05500

±0,02400

80,0

±0.06000

±0,02600

90,0

±0.06500

±0,02800

100,0

±0,07000

±0.03000

Таблица А.2 - Определение нестабильности выходного напряжения постоянного

тока при изменении силы тока на нагрузке от 10 % до 90 %

Модификация источника питания

Измеренные значения U<)0%. В

Измеренные значения U ю%, В

Расчитанные значения ин. в

Допустимые значения Ин, В

NGA101

±0,0085

NGA102 канал 1

NGA102 канал 2

NGA141

±0,02

NGA142 канал 1

NGA142 канал 2

Таблица А.З - Определение уровня пульсаций выходного напряжения постоянного

тока Un

Модификация источника питания

Измеренные значения

Un, В

Допустимые значения Un. В, не более

NGA101

0,0005

NGA102 канал 1

NGA102 канал 2

NGA141

0,0015

NGA142 канал 1

NGA142 канал 2

Таблица А.4 - Определение абсолютной погрешности установки силы постоянного тока и абсолютной погрешности измерений по встроенному индикатору силы постоянного тока

Установленные значения •уст, А

Измеренные значения источником •изм. А

Измеренные значения мультиметром

U fluke. В

Рассчитанные значения Л1уст. А

Допустимые значения А1уст, А

Рассчитанные значения А1цзм, А

Допустимые значения А •изм, А

модификация NGA101 или NGA 102(1 канал)

0,10

±0.000550

±0,000190

0,50

±0.000750

±0,000650

1,0

±0.001000

±0,000800

1,5

±0.001250

±0,000950

2,0

±0,001500

±0,001100

2,5

±0.001750

±0,001250

3,0

±0,002000

±0,001400

4,0

±0.002500

±0,001700

5,0

±0,003000

±0,002000

6.0

±0,003500

±0,002300

модификация NGA102 2 канал

0,10

±0.000550

±0,000190

0,50

±0.000750

±0,000650

1,0

±0.001000

±0.000800

1,5

±0,001250

±0,000950

2,0

±0,001500

±0,001100

2,5

±0.001750

±0.001250

3.0

±0.002000

±0,001400

4,0

±0,002500

±0,001700

5,0

±0.003000

±0,002000

6.0

±0.003500

±0,002300

модификация NGA141 или NGA 142(1 канал)

0.10

±0,000550

±0,000040

0,20

±0,000600

±0,000175

0,30

±0,000650

±0,000325

0.40

±0,000700

±0,000590

0,50

±0.000750

±0,000620

0,75

±0.000875

±0,000650

1,00

±0.001000

±0,000725

1,50

±0,001250

±0,000800

1,75

±0.001375

±0,000950

2,00

±0.001500

±0,001025

модификация NGA142 (2 канал)

0,10

±0.000550

±0,000040

0,20

±0.000600

±0,000175

0.30

±0.000650

±0.000325

0,40

±0.000700

±0,000590

0,50

±0,000750

±0,000620

0,75

±0.000875

±0,000650

1.00

±0,001000

±0,000725

1.50

±0,001250

±0,000800

1,75

±0,001375

±0,000950

2,00

±0.001500

±0,001025

Таблица А.5 - Определение абсолютной погрешности установки силы постоянного тока и абсолютной погрешности измерений по встроенному индикатору силы постоянного тока для значения 0.01 А

Установленные значения 1уст>А

Измеренные значения источником 1цзм. А

Измеренные значения мультиметром

I FLUKE, А

Рассчитанные значения

Д1уст. А

Допустимые значения Д1уст. А

Рассчитанные значения Д1изм, А

Допустимые значения Л1изм. А

модификация NGA101 или NGA102 (1 канал)

0,01

±0,000505

±0,000055

модификация NGA102 2 канал

0,01

±0,000505

±0,000055

модификация NGA141 или NGA142 (1 канал)

0,01

±0,000505

±0,000040

модификация NGA142 (2 канал)

0,01

±0,000505

±0,000040

Таблица А.6 - Определение значений нестабильности силы постоянного тока при

изменении напряжения от 10 % до 90 %

Модификация источника питания

Измеренные значения U90%, В

Измеренные значения U ю%, В

Рассчитанные значения 1н,А

Допустимые значения 1н. А

NGA101

±0,0056

NGA102 канал 1

NGA102 канал 2

NGA141

± 0,0052

NGA142 канал 1

NGA142 канал 2

20

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
