Методика поверки «Актинометр ПЕЛЕНГ СФ-12» (МРБ МП.1651-2007)

СОГЛАСОВАНО

УТВЕРЖДАЮ

ектор БелГИМ

В.Л. Гуревич

Актинометр ПЕЛЕНГ СФ-12

Извещение № 2 - 2017 об изменении методики поверки МРБ МП.1651-2007

Разработано ОАО «Пеленг»

Вводная часть

• 1 Нормативные ссылки

• 2 Операция поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей и требования безопасности

• 5 Условия поверки и подготовка к ней

• 6 Проведение поверки

  • 6.1 Внешний осмотр

  • 6.2 Опробование

  • 6.3 Определение метрологических характеристик

• 7 Оформление результатов поверки

Приложение А Форма протокола

Библиография

Настоящая методика поверки распространяется на актинометр ПЕЛЕНГ СФ-12 (далее - изделие) и устанавливает методику его первичной и периодической поверки.

Изделие предназначено для измерения энергетической освещенности, создаваемой солнечным излучением, поступающим от солнечного диска, т.е. прямой солнечной радиации.

В состав изделия входят преобразователь, блок электронный трехканальный, программное обеспечение и расширитель портов МОХА.

Межповерочный интервал изделия - не более 12 мес.

Методика поверки разработана в соответствии с требованиями ТИП 8.003.

В настоящей методике поверки использованы ссылки на следующие технические нормативные правовые акты в области технического нормирования и стандартизации:

ТИП 8.003-2011 Система обеспечения единства измерений Республики Беларусь. Поверка средств измерений. Правила проведения работ;

ГОСТ 8.195-2013 Государственная система обеспечения единства измерений.

Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм;

ГОСТ 12.3.019-80 Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности.

• 2.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Продолжение таблицы 1

Примечание - если при проведении той или иной операции поверки получают отрицательный результат, дальнейшую поверку прекращают.

• 3.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

Продолжение таблицы 2

• 4.1 К проведению поверки допускают лиц, аттестованных в качестве поверителей, изучивших техническую документацию на средства поверки и поверяемые средства измерений и настоящую методику поверки.

• 4.2 При проведении поверки должны быть соблюдены общие требования безопасности по ГОСТ 12.3.019.

• 5.1 При проведении поверки следует соблюдать условия:

высота солнца над горизонтом, угловой градус, не менее

(только при поверке по солнцу).........................................................20°

температура окружающего воздуха, °C............................от плюс 10 до 35

атмосферное давление, кПа.................................................от 70 до 105

относительная влажность, %,................................................от 30 до 80

Прямая солнечная радиация во время поверки должна быть устойчивой. На диске солнца и в пределах угла 5° в любом направлении от линии визирования на солнце не должно быть следов облаков. В воздухе не должно быть пыли, дыма, тумана или дымки.

• 5.1.1 Перед проведением поверки по солнцу должны быть выполнены подготовительные работы:

- измерительные приборы и термометр должны быть затенены экранами от прямой солнечной радиации;

- поверяемый преобразователь и эталонный актинометр должны быть вынесены на место поверки не менее чем за 30 минут до начала измерений.

• 5.2 При проведении поверки в лабораторных условиях для работы используется установка актинометрическая ПО-4. Светоизмерительная лампа установки актинометрической ПО-4 и измерительные приборы должны быть включены не менее чем за 30 мин до начала работы.

• 5.3 Помещение, в котором проводится поверка, не должно иметь вибраций и сотрясений, в нем не должно быть источников сильных электромагнитных полей.

• 6 Проведение поверки

При внешнем осмотре устанавливают соответствие изделия следующим требованиям:

• 1) отсутствие видимых механических повреждений;

• 2) отсутствие загрязнений и царапин на поверхности преобразователя;

• 3) отсутствие повреждений кабелей и разъемов;

• 4) четкость и хорошая различимость маркировок на корпусе преобразователя;

• 5) защитное стекло не должно иметь пузырьков, трещин, царапин, темных пятен и свилей;

• 6) комплектность изделия, в зависимости от варианта исполнения, должна соответствовать комплектности, указанной [6].

• 6.2.1  Преобразователь подсоединяют к вольтметру универсальному В7-65, открывают крышку и убеждаются в наличии показаний при освещении преобразователя.

• 6.3 Определение метрологических характеристик

Определение выходного сопротивления проводят путем измерения сопротивления между выводами преобразователя при помощи вольтметра универсального В7-65.

Преобразователь считается прошедший поверку, если выходное сопротивление не превышает 30 Ом.

Определение времени установления показаний проводят на установке ПО-4 при энергетической освещенности в плоскости измерений не менее 0,4 кВт/м² в следующим порядке:

• 6.3.2.1 Устанавливают преобразователь нормально к направлению светового потока и подключают к измерительному прибору. Через 2 мин затеняют преобразователь затеняющим экраном и через 2 мин снимают отсчет л.

Убирают затеняющий экран и, выждав, когда выходной сигнал освещенного преобразователя достигнет установившего значения, снимают отсчет U.

• 6.3.2.2 Вычисляют пороговую величину выходного сигнала 11_д, мВ, по формуле

и_д =(U-n)«0,01 + n

где U, л - отсчеты при освещенном и затененном преобразователе, мВ.

• 6.3.2.3 Затеняют преобразователь с одновременным включением секундомера, наблюдают изменение сигнала, и в момент достижения 11_д, вычисленного по формуле (1), останавливают секундомер и снимают по нему отсчет t^, с. Измерение величины выполняют три раза и вычисляют среднее арифметическое t_y (2), которое принимают в качестве значения времени установления показаний.

  St,


  (2)

Преобразователь считается прошедший поверку, если время установления показаний t_y не превышает 30 с.

Определение коэффициента преобразования при нормальном падении радиации проводят на установке ПО-4 путем сличения с эталонным актинометром 1-го или 2-го разряда либо в естественных условиях по Солнцу путем сличения с эталонным актинометром 1-го или 2-го разряда.

• 6.3.3.1 На установке ПО-4 сличения проводят в следующей последовательности:

• 1) включают лампу, устанавливают на ней напряжение, обеспечивающее в плоскости измерений энергетическую освещенность не ниже 0,4 кВт/м² и выдерживают не менее 30 мин для прогрева лампы. До конца поверки напряжение на лампе поддерживают постоянным с погрешностью не более ±0,2 В;

• 2) устанавливают эталонный актинометр нормально к направлению светового потока, подключают его к измерительному прибору и выдерживают освещенным не менее 2 мин, затеняют затеняющим экраном и через 2 мин снимают отсчет п₀ при затененном актинометре;

• 3) убирают экран и не менее чем через 2 мин, снимают три отсчета U_oi, из которых вычисляют среднее значение U_o сигнала эталонного актинометра (3);

_ Еи₀,

4»=^.                             О)

• 4) снимают эталонный актинометр и устанавливают поверяемый преобразователь перпендикулярно оптической оси установки ПО-4 таким образом, чтобы центр его приемной поверхности располагался в той же точке пространства, что и эталонного актинометра;

• 5) поверяемый преобразователь выдерживают освещенным не менее 2 мин, затеняют и через 2 мин снимают отсчет п при затененном преобразователе;

• 6) убирают затеняющий экран и не менее чем через 2 мин, снимают 10 отсчетов

U_mi , из которых вычисляют среднее значение U_m (4);

10

_ Еи„,

и =—--

10 ’

• 7) вычисляют значение коэффициента преобразования К, мВ м²/кВт, актинометра по формуле

К = К₀(и7-п)/(й;-п₀),                                         (5)

где К_о - значение коэффициента преобразования эталонного актинометра, мВм²/кВт;

U_m ; U_o - среднее значение отсчетов при освещении поверяемого актинометра и эталонного актинометра, мВ;

п; п₀ - отсчеты при затенении поверяемого преобразователя и эталонного актинометра, мВ.

• 6.3.3.2 В естественных условиях измерения выполняют в следующей последовательности:

• 1) поверяемый и эталонный актинометр нацеливают на Солнце, снимают с них крышки и выдерживают нацеленным не менее 2 мин. Измеряют температуру воздуха t °C;

• 2) закрывают поверяемый и эталонный актинометр крышками и через 2 мин отсчитывают значения места нуля поверяемого актинометра пи актинометра п₀;

• 3) снимают крышки с поверяемого и эталонного актинометров, нацеливают на Солнце и через 2 мин снимают 10 пар синхронных показаний поверяемого актинометра (U_mi) и эталонного актинометра (U_oi). При этом корректируя нацеливание через каждые 2 пары синхронных отсчетов.

Вычислить значение коэффициента преобразования преобразователя при температуре воздуха t по формуле

K_t=K_ot(u;-n)/(u;-n_o),                                        (6)

где K_ot - значение коэффициента преобразования эталонного актинометра, соответствующее температуре воздуха t, (мВ м²/кВт);

U_m ; U_o - среднее значение отсчетов при освещении поверяемого актинометра и эталонного актинометра соответственно, мВ.

п - место нуля актинометра, мВ.

п₀ - место нуля эталонного актинометра, мВ.

• 6.3.3.3 Преобразователь считается прошедший поверку, если полученные по

п. 6.3.3.1 и п. 6.3.3.2 значения коэффициентов преобразования преобразователя не менее 6 (мВ м²/кВт).

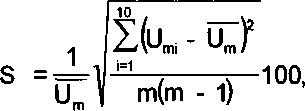

где m - число измерений;

U_m - среднее из текущих значений U_mi данного ряда измерений, мВ.

Значение S оценивают по данным ряда измерений, выполненных по п. 6.3.3.1, при поверке на установке ПО - 4 или по п. 6.3.3.2, при поверке в естественных условиях.

Значение S, полученное по формуле 7, не должно превышать 0,3 %.

• 7.1 Результаты поверки заносят в протокол (Приложение А).

• 7.2 При положительных результатах поверки выдается Свидетельство о поверке установленной формы и на преобразователь наносится поверительное клеймо. (Приложение Г ТКП 8.003).

• 7.3 При отрицательных результатах поверки выдают Заключение о непригодности с указанием причин несоответствия. (Приложение Д ТКП 8.003).

Приложение А

(рекомендуемое)

ФОРМА ПРОТОКОЛА Протокол поверки № Дата поверки

Наименование:

Заводской номер:

Принадлежит:

Дата проведения поверки:

Условия поверки:

Средства поверки:

Вид поверки (первичная, периодическая):

Результаты поверки:

Д1 Внешний осмотр:

/.2 Опробование:

4-3 Результаты измерений:

/.3.1 Определение выходного сопротивления:

R_Bbix = Ом

Л3.2 Определение времени установления показаний:

ДЗ.З Определение коэффициента преобразования при нормальном падении радиации и случайной погрешности результата измерения коэффициента преобразования: Таблица А.1

Коэффициент преобразования К= мВ м²/кВт

Заключение __________________________________________

годен, негоден, в последнем случае указывают причину негодности

Выдано Свидетельство о поверке (при положительном результате) №________

-•          или Заключение о непригодности (при отрицательном результате) №________

Дата

Поверитель______________________ ________________________________

Подпись                   ФИО

Библиография

• [1] ТУ РБ 14559587.038-98 Вольтметр универсальный В7-65. Технические условия;

• [2] ТУ BY 100039847.056-2005 Гигрометр-термометр цифровой ГТЦ-1. Технические условия;

• [3] 6Г2.832.037 ТО Барометр рабочий сетевой БРС-1М-1;

• [4] ТУ 25-0854.002-84 Установка актинометрическая ПО-4. Технические условия;

• [5] ТУ РБ 100231303.011-2002 Секундомер электронный ’’Интеграл С-01”. Технические условия;

• [6] Актинометр ПЕЛЕНГ СФ-12 Руководство по эксплуатации 6265.00.00.000 РЭ.

Лист регистрации изменений

Зам. 2

Лист 13 Листов 13
