УТВЕРЖДАЮ Генеральный директор ООО «КИА»

В.Н. Викулин

2021 г.

Государственная система обеспечения единства измерений

Комплекс

измерительный параметров активных и пассивных электронных компонентов ДМТ-220-9

Методика поверки

ТИВН 668710.029 МП

г. Москва 2021 г.

СОДЕРЖАНИЕ

Стр.

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика поверки (далее - МП) устанавливает порядок проведения и оформления результатов поверки комплекса измерительного параметров активных и пассивных электронных компонентов ДМТ-220-9 (далее — комплекса) и устанавливает методику первичной и периодической поверки.

  • 1.2 Интервал между поверками - 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки комплекса должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Наименование операции

пункта МП

Проведение операции при

первичной поверке

первичной поверке

1 Внешний осмотр

7.1

да

да

2 Опробование

7.2

да

да

3 Проверка контрольной суммы исполняемого кода (цифрового идентификатора программного обеспечения (ПО))

7.3

да

да

4 Определение метрологических характеристик

4.1 Определение погрешности источника питания программируемого Keithley 2260В-30-108

7.4

да

да

4.2 Определение погрешности калибратора-измерителя напряжения и силы тока Keitley 2461

7.5

да

да

4.3 Определение погрешности калибратора-мультиметра цифрового 2410

7.6

да

да

3 СРЕДСТВА ПОВЕРКИ

3.1 Средства поверки приведены в таблице 2. Таблица 2

Номер пункта методики поверки

Наименование и тип основных или вспомогательных средств поверки, номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам. Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

7.5

Калибратор многофункциональный CALIBRO 140: пределы допускаемой относительной погрешности измерения напряжения постоянного тока в диапазоне напряжений от 1 мкВ до 2 В ± 0,004 %

7.5

Катушка электрического сопротивления Р310: Ином = 0,001 Ом, класс точности 0,01,1мах = 32 А

Вспомогательные средства поверки

5

Измеритель комбинированный TESTO 176-Р1: пределы допускаемой абсолютной погрешности измерений температуры ±0,2 °C; пределы допускаемой абсолютной погрешности измерений атмосферного давления ±3 мбар; пределы допускаемой абсолютной погрешности измерений влажности ±0,1 %

  • 3.2 При проведении поверки допускается применять другие средства измерений, удовлетворяющие по точности и диапазону измерений требованиям настоящей методики.

  • 3.3 При поверке должны использоваться средства измерений утвержденных типов.

  • 3.4 Используемые средства поверки должны иметь действующие свидетельства о поверке.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные в руководстве по эксплуатации (РЭ) комплекса.

  • 4.2 Любые подключения приборов проводить только при отключенном напряжении питания комплекса.

  • 4.3 К поверке допускаются лица, изучившие руководство по РЭ на комплекс, знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

  • 4.4 К поверке допускаются лица, освоившие работу с используемыми средствами поверки, изучившие настоящую МП и имеющие достаточную квалификацию.

  • 4.5 Лица, участвующие в поверке комплекса, должны пройти обучение и аттестацию по технике безопасности и производственной санитарии при работе в условиях её размещения.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

    температура окружающего воздуха, °C ..............................................от 15 до 25;

    относительная влажность воздуха при температуре 25 °C, %..................не более 80;

атмосферное давление, мм рт. ст. (кПа).....................от 730 до 785 (от 97,3 до 104,6).

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 При подготовке к поверке:

  • - проверить наличие свидетельств о поверке эталонов;

  • - проверить целостность электрических цепей комплекса;

  • - перед началом поверки измерить параметры окружающей среды (температуру, влажность воздуха и атмосферное давление).

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр

    • 7.1.1 При внешнем осмотре проверить:

  • - соответствие состава комплекса, указанного в формуляре;

  • - наличие товарного знака изготовителя и заводского номера комплекса;

  • - отсутствие механических повреждений;

  • - заземление всех элементов комплекса;

  • - подключение оборудования и элементов комплекса к управляющей ПЭВМ по интерфейсной шине GPIB и USB.

  • - положение переключателей включения питания приборов и оборудования комплекса «ВКЛ (ON)» в положение «ВЫКЛ (OFF)», проверить подключение кабелей питания оборудования комплекса к розеткам питания;

  • - отсутствие обугливания изоляции на внешних токоведущих частях комплекса;

  • 7.1.2  Результаты осмотра считать положительными, если выполняются вышеперечисленные требования. В противном случае поверка не проводится до устранения выявленных недостатков.

  • 7.2 Опробование

    • 7.2.1 При опробовании комплекса необходимо:

  • - включить электропитание комплекса от сети 220 В 50 Гц не включая приборов и оборудования комплекса. У приборов комплекса, имеющих дежурное питание, загорятся индикаторы «Сеть», что индицирует наличие напряжения питания 220 В 50 Гц на сетевых разъемах приборов комплекса. Далее, для включения комплекса, необходимо нажать на кнопки у приборов комплекса «ВКЛ (ON)» и проконтролировать включение оборудования и приборов комплекса.

  • - запустить ПО согласно п. 4.2.2 - 4.2.4 ТИВН.668710.029 РЭ.

  • 7.2.2 Результаты опробования считать положительными, если приборы прошли самоконтроль и СПО управления рабочим местом загружено.

  • 7.3 Проверка контрольной суммы исполняемого кода (цифрового идентификатора ПО)

    • 7.3.1 На ПЭВМ комплекса в проводнике открыть папку DMT и выбрать файл p2xx.exe. Активировать правой кнопкой мыши вкладку «Свойства».

Открыть вкладку «Хэш-суммы файлов» и запустить проверку контрольной суммы исполняемого кода.

  • 7.3.2 Результаты проверки считать положительными, если полученная контрольная сумма совпадает с указанной в формуляре на комплекс.

  • 7.4 Определение погрешности источника питания программируемого Keithley 2260В-30-108

    • 7.4.1 Определение погрешности источника питания программируемого Keithley 2260В-30-108 (далее - источник питания) можно выполнить двумя альтернативными способами. Первый способ путем использования эталонов на месте эксплуатации комплекса. Второй способ - проведение калибровки источника питания в аккредитованных на право калибровки средств измерений организациях. Выбор способа осуществляет владелец комплекса.

    • 7.4.2 Первый способ определение погрешности источника питания

      • 7.4.2.1 Внешний осмотра

При проведении внешнего осмотра источника проверяются:

  • - чистота и исправность разъемов;

  • - отсутствие механических повреждений корпуса;

  • - комплектность согласно эксплуатационной документации.

  • 7.4.2.2 Подготовка к поверке

Внимание! Установить входящий в комплект источника воздушный фильтр в отверстие под панелью управления прибора.

Извлечь защитную крышку клемм прибора.

Убедиться в том, что клеммы «+» и «+S», «-» и «-S» соединены пластинами-перемычками.

Присоединить кабели с подходящим сечением проводов к клеммам «+» и «-» источника используя шайбы, винты (болты) из комплекта источника, как показано на рисунке 1.

Отри цат. потенциал

Положительный потенциал

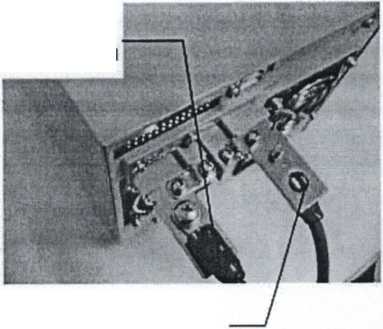

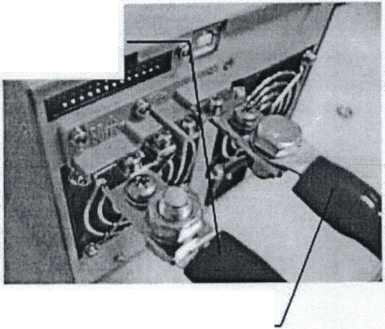

Рисунок 1 - Соединения проводов с клеммами источника

Отри цат. потенциал

Положительный потенциал

Включить источник клавишей «POWER».

До начала операций поверки выдержать источник и средства поверки во включенном состоянии в соответствии с указаниями руководства по эксплуатации.

Минимальное время прогрева источника 30 минут.

  • 7.4.2.3 Общие указания по проведению поверки

В процессе выполнения операций результаты измерений заносятся в протокол поверки. Полученные результаты должны укладываться в пределы допускаемых значений, указанные в таблицах настоящего раздела документа. При получении отрицательных результатов по какой-либо операции необходимо повторить операцию. При повторном отрицательном результате источник следует направить в сервисных центр для проведения регулировки и/или ремонта.

  • 7.4.2.4 Опробование и идентификация

Выключить источник и повторно включить его.

После включения должна осуществиться процедура автоматического тестирования, по завершении которой источник будет готов к работе. В процессе выполнения автоматического тестирования не должно появиться сообщений об ошибках.

Записать результаты автоматического тестирования в таблицу 3.

Проверить идентификацию версии установленного на источнике программного обеспечения (ПО), для чего нажать клавишу «Function», вращением ручки «Voltage» выбрать F-89.

На дисплее должен отобразиться номер версии ПО.

Записать результаты идентификации в таблицу 3.

Выйти из меню нажатием клавиши «Function».

Таблица 3

Операция

Результаты проверки

Критерий проверки

Автоматическое тестирование

Нет сообщений об ошибках

Идентификация ПО

Номер версии V01.53 и выше

  • 7.4.2.5 Определение абсолютной погрешности воспроизведения напряжения постоянного тока источника питания

Определение погрешности воспроизведения напряжения постоянного тока источника питания осуществляют с использованием калибратора многофункционального CALIBRO 140 (далее - калибратора) по схеме, показанной на рисунке 2.

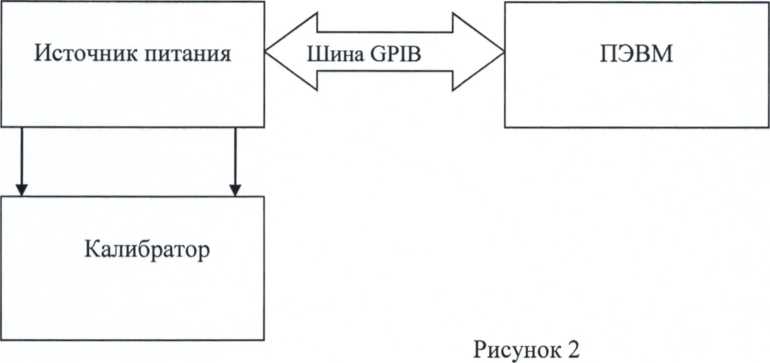

Порядок выполнения измерений:

  • 1. Выход источника питания соединить с входом калибратора. Калибратор установить в режим измерения напряжения постоянного тока.

  • 2. В режиме администратора выбрать «Измерители», после чего запустить ручное управление измерительным оборудованием. В появившемся окне (рисунок 3) выбрать закладку «Калибраторы-мультиметры, источники питания». В поле «Измерители» выбрать источник питания. Установить: «Источник» - в режим «Напряжение», «Ограничение (В, А)» - 0,01, «Выходной уровень (В, А)» - 0, «Схема подключения» - «Двухпроводная». После этого установить «Выход» в режим «Вкл».

  • 3. На выходе источника питания программным способом в поле «Выходной уровень (В, А)» последовательно установить выходное напряжение в соответствии таблицей 4.

  • 4. Нажать «Выполнить», проводить измерение напряжения постоянного тока на выходе источника питания с помощью калибратора.

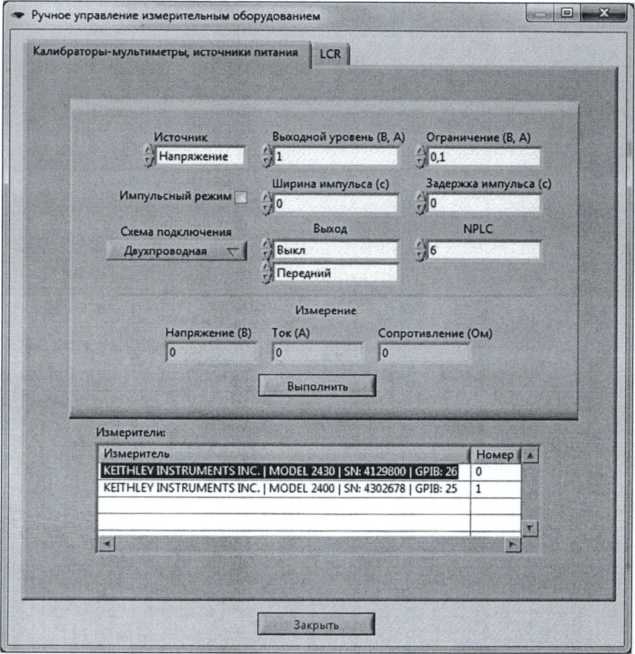

Рисунок 3

  • 5. Определить абсолютную погрешность воспроизведения напряжения постоянного тока Диал по формуле:

Audcl- U1 - Uyc-гЬ                                  (1)

где иУст1 - напряжение постоянного тока, отображаемое в поле «Напряжение (В)», В;

U„i - действительное значение напряжения постоянного тока, измеренное калибратором, на выходе источника питания, В.

Таблица 4

Номинальное значение напряжения постоянного тока, устанавливаемое на выходе источника питания, В

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, мВ

2,5

±40,0

5,0

10,0

15,0

20,0

25,0

30,0

Результаты поверки считать положительными, значения абсолютной погрешности воспроизведения напряжения постоянного тока находятся в допускаемых пределах, указанных в таблице 3.

  • 7.4.2.6 Определение абсолютной погрешности воспроизведения силы постоянного тока источника питания

Определение абсолютной погрешности воспроизведения силы постоянного тока источника питания постоянного тока осуществлять для источника питания с использованием калибратора и катушки электрического сопротивления Р310 (далее - катушки) по схеме, приведенной на рисунке 4.

Порядок выполнения измерений:

  • 1. Выходные клеммы (+) и (-) источника питания постоянного тока соединить с шунтом, параллельно которому подключить калибратор. Калибратор установить в режим измерения напряжения постоянного тока.

  • 2. В поле «Измерители» (рисунок 3) выбрать источник питания 2260В-30-108. Установить: «Источник» - в режим «Ток», «Ограничение (В, А)» - 1,0, «Выходной уровень (В, А)» - 0, «Схема подключения» - «Двухпроводная». После этого установить «Выход» в режим «Вкл».

  • 3. На выходе источника питания постоянного тока программным способом в поле «Выходной уровень (В, А)» последовательно устанавливать выходной ток в соответствии таблицей 5.

  • 4. Нажимать «Выполнить», проводить измерение напряжения постоянного тока на выходе исследуемого источника питания с помощью калибратора.

  • 5. Действительное значение силы постоянного тока, воспроизводимого каналом источника питания постоянного тока 1э2 определить по формуле:

1,,=-^. (2)

Кш

где иэи2 -напряжение постоянного тока на шунте, измеренное калибратором, В; Rm = 0,001 Ом -сопротивление катушки.

  • 6. Определить абсолютную погрешность воспроизведения силы постоянного тока Дшсг по формуле:

Aldc2= 1эи2 - 1уст2,                                        (3 )

где 1уСт2 ~ значение силы постоянного тока, отображаемое в поле «Ток (А)», А.

1эз _ действительное значение силы постоянного тока, измеренное калибратором на выходе поверяемого источника питания, А.

Таблица 5

Номинальное значение силы постоянного тока, устанавливаемое на выходе поверяемого источника питания, мА

Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, мА

5000,0

10 000,0

±120,0

20 000,0

  • 7.4.2.7 Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения силы постоянного тока находятся в допускаемых пределах, указанных в таблице 5 для источника питания постоянного тока.

  • 7.4.3 Второй способ определение погрешности источника питания

    • 7.4.3.1 Выполнить операции по п. п. 7.4.2.1 - 7.4.2.4.

Проверить сертификат калибровки и протокол измерений к нему.

Сертификат калибровки должно быть действующий, значения погрешности (или неопределенности) указанные в протоколе должны находится в допускаемых пределах.

Калибровка источника питания осуществляется по документу «Источники питания программируемые Keithley 2260В-30-108. Методика калибровки».

Проверить функционирование источника питания согласно РЭ на него.

Проверить правильность совместного функционирования измерительных, связующих и вычислительного компонентов. Для этого:

Выполнить п. 2.4 «Порядок работы с ПО Комплекса в программном режиме» ТИВН 668710.029 РЭ.

  • 7.4.3.2  Результаты определения погрешности источника питания считать положительными, если источника питания не имеет внешних повреждений, пломбирование, маркировка и указания номера источника питания выполнены согласно паспорту.

Сертификат калибровки на источник питания действующий, указанные в протоколе калибровки значения погрешности (или неопределенности) находятся в допускаемых пределах.

  • 7.4.3.3 Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения силы постоянного тока находятся в допускаемых пределах, указанных в таблицах 4 и 5.

  • 7.5 Определение погрешности калибратора-измерителя напряжения и силы тока Keitley 2461

    • 7.5.1 Определение погрешности калибратора-измерителя напряжения и силы тока Keitley 2461.

Проверить внешний вид, наличие пломб и маркировку.

Калибратор-измеритель напряжения и силы тока Keitley 2461 (далее - калибратор-измеритель) не должен иметь внешних повреждений, пломбирование, маркировка и указания номера калибратора-измерителя выполнены согласно паспорту.

Проверить свидетельство о поверке калибратора.

Свидетельство о поверке должно быть действующее, значение погрешности указанное в свидетельстве должно находится в допускаемых пределах.

Поверка калибратора осуществляется по документу KI-2450-2016 МП «Калибраторы-измерители напряжения и силы тока Keitley 2450/2460/2461. Методика поверки». Интервал между поверками - 1 год.

Проверить функционирование калибратора согласно РЭ на него.

Проверить правильность совместного функционирования измерительных, связующих и вычислительного компонентов. Для этого:

Выполнить п. 2.4 «Порядок работы с ПО Комплекса в программном режиме» ТИВН 668710.029 РЭ.

  • 7.5.2 Результаты определения погрешности калибратора считать положительными, если калибратор не имеет внешних повреждений, пломбирование, маркировка и указания номера калибратора-измерителя выполнены согласно паспорту.

Свидетельство о поверке на калибратор-измеритель действующее, значения погрешности указанные в свидетельстве находятся в допускаемых пределах.

  • 7.6 Определение погрешности калибратора-мультиметра цифрового 2410

    • 7.6.1 Определение погрешности калибратора-мультиметра цифрового 2410 Проверить внешний вид, наличие пломб и маркировку.

Калибратор-мультиметр цифровой 2410 (далее - калибратор-мультиметра) не должен иметь внешних повреждений, пломбирование, маркировка и указания номера калибратора-мультиметра выполнены согласно паспорту.

Проверить свидетельство о поверке калибратора.

Свидетельство о поверке должно быть действующее, значение погрешности, указанное в свидетельстве должно находится в допускаемых пределах.

Поверка калибратора-мультиметра осуществляется по документу МП 25789-08 «Калибраторы-мультиметры цифровые 2400, 2410, 2420, 2430, 2440. Методика поверки». Интервал между поверками - 1 год.

Проверить функционирование калибратора согласно РЭ на него.

Проверить правильность совместного функционирования измерительных, связующих и вычислительного компонентов. Для этого:

Выполнить п. 2.4 «Порядок работы с ПО Комплекса в программном режиме» ТИВН.668710.029 РЭ.

  • 7.6.2 Результаты определения погрешности калибратора-мультиметра считать положительными, если калибратор-мультиметр не имеет внешних повреждений, пломбирование, маркировка и указания номера калибратора-мультиметра выполнены согласно паспорту.

Свидетельство о поверке на калибратор-мультиметр действующее, значения погрешности, указанные в свидетельстве находятся в допускаемых пределах.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 При поверке вести протокол произвольной формы.

  • 8.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 2510 от 31.07.2020 г. При положительных результатах поверки выдается свидетельство о поверке. При отрицательных результатах поверки средство измерений к применению не допускаются и на него выдается извещение о непригодности с указанием причин забракования.

Главный метролог ООО «КИА»

В.В. Супрунюк
