УТВЕРЖДАЮ

Технический директор

ООО «ИЦРМ»

Контроллеры электростанции серии Multi-Iine2 (модификации AGC-4, AGCPM, ASC-4, РРМ-3, PPU-3, GPU-3)

Методика поверки г. Видное

2017

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 10 Приложение А

• 1.1 Настоящая методика поверки распространяется на контроллеры электростанции серии Multi-line2 (модификации AGC-4, AGC PM, ASC-4, РРМ-3, PPU-3, GPU-3) (далее - контроллеры), и устанавливает методы, а также средства их первичной и периодической поверок.

• 1.2 На первичную поверку следует предъявлять контроллеры до ввода в эксплуатацию и после ремонта.

• 1.3 На периодическую поверку следует предъявлять контроллеры в процессе эксплуатации и/или хранения.

• 1.4 Интервал между поверками в процессе эксплуатации и хранения устанавливается потребителем с учетом условий и интенсивности эксплуатации контроллеров, но не реже одного раза в 4 года.

• 1.5 Основные метрологические характеристики (диапазоны измерений, пределы допускаемых погрешностей) приведены в таблице 1.

Таблица 1

Продолжение таблицы 1

• 2.1 При проведении поверки выполняют операции, указанные в таблице 2.

Таблица 2

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из

операций поверки контроллер бракуют и его поверку прекращают.

• 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 3.

• 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке. Испытательное оборудование должно быть аттестовано.

• 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой

точностью.

Таблица 3

Продолжение таблицы 3

• 4.1 К проведению поверки допускают лица, имеющие документ о повышении квалификации в области поверки средств измерений электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 Во избежание несчастного случая и для предупреждения повреждения поверяемого контроллера необходимо обеспечить выполнение следующих требований:

• - подсоединение оборудования к сети должно производиться с помощью кабеля или адаптера и сетевых кабелей, предназначенных для данного оборудования;

• - заземление должно производиться посредством заземляющего провода или сетевого адаптера, предназначенного для данного оборудования;

• - присоединения поверяемого контроллера и оборудования следует выполнять при отключенных входах и выходах (отсутствии напряжения на разъемах);

• - запрещается работать с оборудованием при снятых крышках или панелях;

• - запрещается работать с поверяемым контроллером в условиях температуры и влажности, выходящих за допустимые значения, а также при наличии в воздухе взрывоопасных веществ;

• - запрещается работать с поверяемым контроллером в случае обнаружения его повреждения.

• 6.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха от +15 до +30°С;

• -  относительная влажность воздуха от 30 до 80 %.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - изучить эксплуатационные документы на поверяемые контроллеры, а также руководства по эксплуатации на применяемые средства поверки;

• - выдержать контроллеры в условиях окружающей среды, указанных в п. 6.1, не менее 1 ч, если они находились в климатических условиях, отличающихся от указанных в п. 6.1;

• - подготовить к работе средства поверки и выдержать во включенном состоянии в соответствии с указаниями руководств по эксплуатации.

• 8.1 Внешний осмотр

При проведении внешнего осмотра контроллеров проверяют:

• - соответствие комплектности перечню, указанному в руководстве по эксплуатации;

• - соответствие серийного номера указанному в руководстве по эксплуатации;

• - чистоту и исправность разъемов;

• - маркировку и наличие необходимых надписей на контроллере;

• - отсутствие механических повреждений и ослабление крепления элементов конструкции (повреждение корпуса, разъёма);

• - сохранность органов управления, четкость фиксаций их положений.

Результат внешнего осмотра считают положительным, если выполняются все вышеуказанные требования.

• 8.2 Опробование и подтверждение соответствия программного обеспечения.

  • 8.2.1 Опробование проводят в следующей последовательности:

• 1) Подают напряжение питания на контроллер.

• 2) При подаче напряжения питания загорается светодиод «Power» (для модификации без дисплейной панели) или происходит включение дисплея и загорается светодиод «Питание» (для модификаций с дисплейной панелью).

Результаты считают положительными, если при подаче питания на контроллер загорается зеленый светодиод Power» (для модификации без дисплейной панели) или происходит включение дисплея и загорается светодиод «Питание» (для модификаций с дисплейной панелью).

• 8.2.2 Подтверждение соответствия программного обеспечения

Подтверждение соответствия программного обеспечения осуществляется в следующей последовательности:

• 1) Повторяют п. 8.2.1.

• 2) Подключают контроллер к персональному компьютеру (далее по тексту-ПК) согласно руководству по эксплуатации и выполняют установку программного обеспечения USW3 на ПК (для модификаций без дисплейной панели).

• 3) Проверить соответствие номера версии внешнего ПО в правом верхнем углу открывшегося диалогового окна, указанному в описании типа (для модификаций без дисплея)

• 4) В программе USW3 перейти в раздел информация и считывают наименование и номер версии встроенного ПО (для модификаций без дисплея) или считывают наименование и номер версии при загрузке контроллера (для модификаций с дисплеем).

Результаты считают положительными, если наименования встроенного и внешнего программного обеспечения совпадают с данными представленными в описании типа, а номера версий встроенного и внешнего программного обеспечения не ниже представленного в описании типа на контроллер.

• 8.3 Определение метрологических характеристик

  • 8.3.1 Определение основной приведенной к диапазону измерений погрешности измерений напряжения переменного тока

Определение основной приведенной к диапазону измерений погрешности измерений напряжения переменного тока осуществляется в следующей последовательности:

• 1) Подготовить и включить контроллер и калибратор универсальный 9100 (далее по тексту - калибратор) в соответствии с их эксплуатационными документами.

• 2) Подключить калибратор к контроллеру согласно структурной схеме, представленной на рисунке 1 (клеммы подключения контроллера указаны в руководстве по эксплуатации).

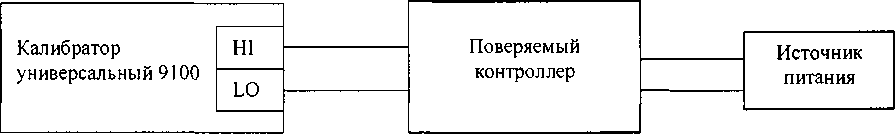

Рисунок 1 - Структурная схема определения приведенной к диапазону измерений погрешности измерений напряжения и частоты переменного тока, напряжения постоянного тока, электрического сопротивления постоянному току, температуры при преобразовании входных сигналов от термопреобразователей сопротивления

• 3) При помощи калибратора поочередно подать следующие испытательные сигналы напряжения переменного тока с частотой 50 Гц: 100, 200, 300, 500, 690 В.

• 4) Считывают значения, измеренные контроллером, на экране ПК или на дисплейной панели (в зависимости от модификации) и рассчитывают значения приведенной к диапазону измерений погрешности измерений напряжения переменного тока уС/_пер, %, по формуле (1).

- и..

= _v " ^{х 10}°*            (Ч

где U_}T - значение напряжения переменного тока, воспроизведённое при помощи калибратора, В;

С_изм ~ значение напряжения переменного тока, измеренное контроллером, В; U_n - значение напряжения переменного тока, равное диапазону измерений, В.

• 5) Повторить операции 1)-4) для всех каналов измерений напряжения переменного тока.

• 6) Повторить операции 1) - 5) при значениях частоты 30 и 70 Гц.

Результаты считают положительными, если полученные значения приведенной к диапазону измерений погрешности измерений напряжения переменного тока во всех проверяемых точках не превышают значений, представленных в таблице 1.

• 8.3.2 Определение основной приведенной к пределу измерений погрешности измерений силы переменного тока

Определение основной приведенной к пределу измерений погрешности измерений силы переменного тока осуществляется в следующей последовательности:

• 1) Подготовить и включить контроллер и калибратор в соответствии с их эксплуатационными документами.

• 2) Подключить калибратор к контроллеру согласно структурной схеме, представленной на рисунке 2 (клеммы подключения контроллера указаны в руководстве по эксплуатации).

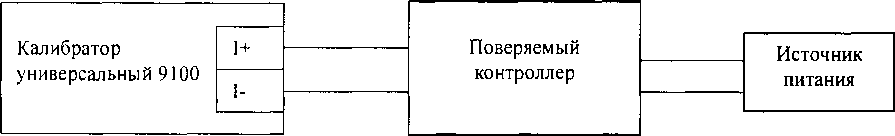

Рисунок 2- Структурная схема определения приведенной к пределу измерений погрешности измерений силы переменного тока, приведенной к диапазону измерений погрешности измерений частоты переменного тока, приведенной к диапазону измерений погрешности измерений силы постоянного тока

• 3) При помощи калибратора поочередно подать следующие испытательные сигналы силы переменного тока с частотой 50 Гц: 0,1; 0,25; 0,5; 0,75; 1 А (для предела 1 А) или 0,5; 1,25; 2,5; 3,75; 5 А (для предела 5 А).

• 4) Считывают значения, измеренные контроллером, на экране ПК или на дисплейной панели (в зависимости от модификации) и рассчитывают значения приведенной к пределу измерений погрешности измерений силы переменного тока у/пер, %, ПО формуле (2).

Кер       ^/;тХ100%            (2)

где /_эт - значение силы переменного тока, воспроизведённое при помощи калибратора, А;

/изм - значение силы переменного тока, измеренное контроллером, А;

/_п - значение силы переменного тока, равное пределу измерений, А.

• 5) Повторить операции 1) - 4) для всех каналов измерений силы переменного тока.

• 6) Повторить операции 1) - 5) при значениях частоты 30 и 70 Гц.

Результаты считают положительными, если полученные значения приведенной к пределу измерений погрешности измерений силы переменного тока во всех проверяемых точках не превышают значений, представленных в таблице 1.

• 8.3.3 Определение основной приведенной к диапазону измерений погрешности измерений частоты переменного тока

Определение основной приведенной к диапазону измерений погрешности измерений частоты переменного тока осуществляется в следующей последовательности:

• 1) Подготовить и включить контроллер и калибратор в соответствии с их эксплуатационными документами.

• 2) Подключить калибратор к контроллеру согласно структурной схеме, представленной на рисунке 1 (клеммы подключения контроллера указаны в руководстве по эксплуатации).

• 3) При помощи калибратора поочередно подать следующие испытательные сигналы частоты переменного тока при значении напряжения переменного тока 100 В: 30, 40, 50, 60, 70 Гц.

• 4) Считывают значения, измеренные контроллером, на экране ПК или на дисплейной панели (в зависимости от модификации) и рассчитывают значения приведенной к диапазону измерений погрешности измерений частоты переменного тока у/пер, %, ПО формуле (3).

X                     (3)

/п

где /л - значение частоты переменного тока, воспроизведённое при помощи калибратора, Гц;

f_3M - значение частоты переменного тока, измеренное контроллером, Гц;

/_п - значение частоты переменного тока, равное диапазону измерений, Гц.

• 5) Повторить операции 1) - 4) для всех каналов измерений частоты переменного тока при измерении напряжения переменного тока.

• 6) Разобрать схему, представленную на рисунке 1 и собрать схему, представленную на рисунке 2 (клеммы подключения контроллера указаны в руководстве по эксплуатации).

• 7) При помощи калибратора поочередно подать следующие испытательные сигналы частоты переменного тока при значении силы переменного тока 1 А: 30, 40, 50, 60, 70 Гц.

• 8) Считывают значения, измеренные контроллером, на экране ПК или на дисплейной панели (в зависимости от модификации) и рассчитывают значения приведенной к диапазону измерений погрешности измерений частоты переменного тока у/пер, %, ПО формуле (3).

• 9) Повторить операции 7) - 9) для всех каналов измерений частоты переменного тока при измерении силы переменного тока.

Результаты считают положительными, если полученные значения приведенной к диапазону измерений погрешности измерений частоты переменного тока во всех проверяемых точках не превышают значений, представленных в таблице 1.

• 8.3.4 Определение основной приведенной к диапазону измерений погрешности измерений активной фазной (суммарной по 3-м фазам) электрической мощности

Определение основной приведенной к диапазону измерений погрешности измерений активной фазной (суммарной по 3-м фазам) электрической мощности осуществляется в следующей последовательности:

• 1) Подготовить и включить контроллер и установку поверочную универсальную УППУ-МЭ (далее по тексту - УППУ) в соответствии с их эксплуатационными документами.

• 2) Подключить УППУ к контроллеру согласно структурной схеме, представленной на рисунке 3 (клеммы подключения контроллера указаны в руководстве по эксплуатации).



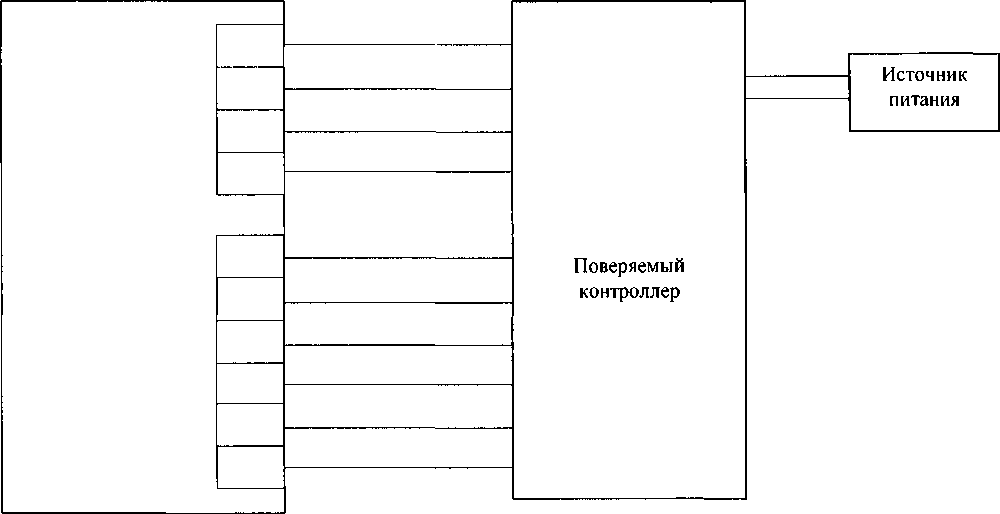

Рисунок 3 - Структурная схема определения приведенных к диапазону измерений погрешностей измерений активной фазной (суммарной по 3-м фазам) электрической мощности, реактивной фазной (суммарной по 3-м фазам) электрической мощности, полной фазной (суммарной по 3-м фазам) электрической мощности и коэффициента мощности

• 3) При помощи УППУ воспроизводят испытательные сигналы с характеристиками, представленными в таблице 4. При определении основной приведенной к диапазону измерений погрешности измерений фазной активной электрической мощности испытательные сигналы напряжения и силы переменного тока с УППУ воспроизводятся только по одной фазе. При определении приведенной к диапазону измерений погрешности измерений суммарной по 3-м фазам активной электрической мощности испытательные сигналы напряжения и силы переменного тока с УППУ воспроизводятся одновременно по всем трем фазам.

Таблица 4

Продолжение таблицы 4

• 4) Считывают значения, измеренные контроллером, на экране ПК или на дисплейной панели (в зависимости от модификации) и рассчитывают приведенную к диапазону измерений погрешность измерений активной фазной электрической мощности уР, %, и приведенную к диапазону измерений погрешность измерений активной суммарной по 3-м фазам электрической мощности ЗР_гум, %, по формулам (4) и (5) соответственно.

Р - Р

уР =        _х ЮО94             (4)

Ррг

где Ризм - измеренное значение фазной активной электрической мощности при помощи контроллера, Вт;

Р„ - воспроизведенное значение фазной активной электрической мощности при помощи УППУ, Вт;

Р_п -значение фазной активной электрической мощности равное диапазону измерений, Вт.

р - Р

уР...... =                   X 100%                   (5)

Р_псу„

где Ризм _сум - измеренное значение суммарной по 3-м фазам активной электрической мощности при помощи контроллера, Вт;

Руг сум - воспроизведенное значение суммарной по 3-м фазам активной электрической мощности при помощи УППУ, Вт;

Р_п сум -значение суммарной по 3-м фазам активной электрической мощности равное диапазону измерений, Вт.

Результаты считают положительными, если полученные значения приведенной к диапазону измерений погрешности измерений активной фазной (суммарной по 3-м фазам) электрической мощности во всех проверяемых точках не превышают значений, представленных в таблице 1.

• 8.3.5 Определение основной приведенной к диапазону измерений погрешности измерений реактивной фазной (суммарной по 3-м фазам) электрической мощности

Определение основной приведенной к диапазону измерений погрешности измерений реактивной фазной (суммарной по 3-м фазам) осуществляется в следующей последовательности:

• 1) Подготовить и включить контроллер и УППУ в соответствии с их эксплуатационными документами.

• 2) Подключить УППУ к контроллеру согласно структурной схеме, представленной на рисунке 3 (клеммы подключения контроллера указаны в руководстве по эксплуатации).

• 3) При помощи УППУ воспроизводят испытательные сигналы с характеристиками, представленными в таблице 5. При определении основной приведенной к диапазону измерений погрешности измерений фазной реактивной электрической мощности испытательные сигналы напряжения и силы переменного тока с УППУ воспроизводятся только по одной фазе. При определении приведенной к диапазону измерений погрешности измерений суммарной по 3-м фазам реактивной электрической мощности испытательные сигналы напряжения и силы переменного тока с УППУ воспроизводятся одновременно по всем трем фазам.

Таблица 5

• 4) Считывают значения, измеренные контроллером, на экране ПК или на дисплейной панели (в зависимости от модификации) и рассчитывают приведенную к диапазону измерений погрешность измерений реактивной фазной электрической мощности yQ, %, и приведенную к диапазону измерений погрешность измерений реактивной суммарной по 3-м фазам электрической мощности £(?сум, %, по формулам (6) и (7) соответственно.



  X

  100%

(7)

где 2изм - измеренное значение реактивной фазной электрической мощности при помощи контроллера, вар;

£>эт - воспроизведенное значение реактивной фазной электрической мощности при помощи УППУ, вар;

Q_n -значение реактивной фазной электрической мощности равное диапазону

где (9_{ИЗМ сум} - измеренное значение реактивной суммарной по 3-м фазам электрической мощности при помощи контроллера, вар;

бэт сум - воспроизведенное значение реактивной суммарной по 3-м фазам электрической мощности при помощи УППУ, вар;

0п сум -значение реактивной суммарной по 3-м фазам электрической мощности равное диапазону измерений, вар.

Результаты считают положительными, если полученные значения приведенной к

диапазону измерений погрешности измерений реактивной фазной (суммарной по 3-м фазам) электрической мощности во всех проверяемых точках не превышают значений, представленных в таблице 1.

измерений полной фазной (суммарной по 3-м фазам) электрической мощности.

Определение основной приведенной к диапазону измерений погрешности измерений полной фазной (суммарной по 3-м фазам) электрической мощности проводят одновременно с пунктами 8.3.4 и 8.3.5

Полная мощность S, ВА, рассчитывается по формуле (9).

S = ^P²+Q²   (9) где Р - активная электрическая мощность, Вт; Q- реактивная электрическая мощность, вар.

Считывают значения, измеренные контроллером, на экране ПК или на дисплейной панели (в зависимости от модификации) и рассчитывают приведенную к диапазону измерений погрешность измерений полной фазной электрической мощности yS, %, и приведенную к диапазону измерений погрешность измерений полной суммарной по 3-м фазам электрической мощности yScy_M, %, по формулам (10) и (11) соответственно.

₌    --£э7 _{х 1()о%}

s„

где S_H3M - измеренное значение полной фазной электрической мощности при помощи контроллера, В А;

S_3T - воспроизведенное значение полной фазной электрической мощности при помощи УППУ, ВА;

S_n -значение полной фазной электрической мощности равное диапазону измерений, ВА.

где Яизм _сум - измеренное значение полной суммарной по 3-м фазам электрической мощности при помощи контроллера, В А;

У)_Т сум - воспроизведенное значение полной суммарной по 3-м фазам электрической мощности при помощи УППУ, В А;

S_n сум -значение полной суммарной по 3-м фазам электрической мощности равное диапазону измерений, В А.

Результаты считают положительными, если полученные значения приведенной к диапазону измерений погрешности измерений полной фазной (суммарной по 3-м фазам) электрической мощности во всех проверяемых точках не превышают значений, представленных в таблице 1.

• 8.3.7 Определение основной приведенной к диапазону измерений погрешности измерений коэффициента мощности.

Определение основной приведенной к диапазону измерений погрешности измерений коэффициента мощности осуществляется одновременно с п. 8.3.4.

Считывают значения, измеренные контроллером, на экране ПК или на дисплейной панели (в зависимости от модификации) и рассчитывают приведенную к диапазону измерений погрешность измерений коэффициента мощности ycoscp, %, по формуле (12).

COS<£> — costp.

ycoscp = -----^:--------- ■ 100 %,             (12)

где costp^ - измеренное значение коэффициента мощности при помощи контроллера; cos<p₀ - воспроизведенное значение коэффициента мощности при помощи УППУ; cosipn -значение коэффициента мощности, соответствующее диапазону измерений.

Результаты считают положительными, если полученные значения приведенной к диапазону измерений погрешности измерений коэффициента мощности во всех проверяемых точках не превышают значений, представленных в таблице 1.

• 8.3.8 Определение приведенной к диапазону измерений погрешности измерений напряжения постоянного тока (для аналоговых входов типа № 1, № 2, № 3).

Определение приведенной к диапазону измерений погрешности измерений напряжения постоянного тока осуществляется в следующей последовательности:

• 1) Подготовить и включить контроллер и калибратор в соответствии с их эксплуатационными документами.

• 2) Подключить калибратор к контроллеру согласно структурной схеме, представленной на рисунке 1 (клеммы подключения контроллера указаны в руководстве по эксплуатации).

• 3) При помощи калибратора поочередно на вход контроллера подать следующие испытательные сигналы напряжения постоянного тока:

а) -10, -5, 1,5, 10 В - для аналоговых входов типа № 1;

б) 1, 10, 20 30, 40 В - для аналоговых входов типа № 2;

в) 1, 2, 3, 4, 5 В - для аналоговых входов типа № 3.

• 4) Считывают значения, измеренные контроллером, на экране ПК или на дисплейной панели (в зависимости от модификации) и рассчитывают значения приведенной к диапазону измерений погрешности измерений напряжения постоянного тока у£7_ПОст, %, по формуле (13).

_гс_пзст =                _х юо%              (13)

^п пост

где 7/эт пост - значение напряжения постоянного тока, воспроизведённое при помощи калибратора, В;

С^ИЗМ ПОСТ — значение напряжения постоянного тока, измеренное при помощи контроллера, В;

U_u пост - значение напряжения постоянного тока, равное диапазону измерений, В.

Страница 15 из 20

• 5) Повторить операции 1)-4) для всех каналов измерений напряжения постоянного тока.

Результаты считают положительными, если полученные значения приведенной к диапазону измерений погрешности измерений напряжения постоянного тока во всех проверяемых точках не превышают значений, представленных в таблице 1.

• 8.3.9 Определение приведенной к диапазону измерений погрешности измерений силы постоянного тока (для аналоговых входов типа № 1, № 2, № 3).

Определение приведенной к диапазону измерений погрешности измерений силы постоянного тока осуществляется в следующей последовательности:

• 1) Подготовить и включить контроллер и калибратор в соответствии с их эксплуатационными документами.

• 2) Подключить калибратор к контроллеру согласно структурной схеме, представленной на рисунке 2 (клеммы подключения контроллера указаны в руководстве по эксплуатации).

• 3) При помощи калибратора поочередно на вход контроллера подать 5 испытательных сигналов равномерно распределённых внутри диапазона измерений силы постоянного тока (в зависимости от выбранного диапазона измерений).

• 4) Считывают значения, измеренные контроллером, на экране ПК или на дисплейной панели (в зависимости от модификации) и рассчитывают значения приведенной к диапазону измерений погрешности измерений силы постоянного тока у/пост, %, ПО формуле (14).

}7_П0СТ =                   10 0%                (14)

Аг пост

где

Ат пост значение силы постоянного тока, воспроизведённое при помощи калибратора, А;

Азм пост ~~ значение силы постоянного тока, измеренное при помощи контроллера, А;

А пост - значение силы постоянного тока, равное диапазону измерений, А.

• 5) Повторить операции 1)-4) для всех каналов измерений силы постоянного тока.

Результаты считают положительными, если полученные значения приведенной к диапазону измерений погрешности измерений силы постоянного тока во всех проверяемых точках не превышают значений, представленных в таблице 1.

• 8.3.10  Определение приведенной к диапазону измерений погрешности измерений электрического сопротивления постоянному току (для аналоговых входов типа №2).

Определение приведенной к диапазону измерений погрешности измерений электрического сопротивления постоянному току осуществляется в следующей последовательности:

• 1) Подготовить и включить контроллер и калибратор в соответствии с их эксплуатационными документами.

• 2) Подключить калибратор к контроллеру согласно структурной схеме, представленной на рисунке 1 (клеммы подключения контроллера указаны в руководстве по эксплуатации).

• 3) При помощи калибратора поочередно на вход контроллера подать 5 испытательных сигналов электрического сопротивления постоянному току: 1, 100, 500, 1000, 1700 Ом.

• 4) Считывают значения, измеренные контроллером, на экране ПК или на дисплейной панели (в зависимости от модификации) и рассчитывают значения приведенной к диапазону измерений погрешности измерений электрического сопротивления постоянному току yR, %, по формуле (15).

/?    — Я₌_

уЯ =   ---— X 100%

Я.

где 7?_эт - значение электрического сопротивления постоянному току, воспроизведённое при помощи калибратора, Ом;

Яизм - значение электрического сопротивления постоянному току, измеренное при помощи контроллера, Ом;

Я_п - значение электрического сопротивления постоянному току, равное диапазону измерений, Ом.

• 5) Повторить операции 1)-4) для всех каналов измерений электрического сопротивления постоянному току.

Результаты считают положительными, если полученные значения приведенной к диапазону измерений погрешности измерений силы постоянного тока во всех проверяемых точках не превышают значений, представленных в таблице 1.

• 8.3.11 Определение приведенной к диапазону измерений погрешности измерений температуры при преобразовании входных сигналов от термопреобразователей сопротивления (для аналоговых входов типа № 2 и № 3).

Определение приведенной к диапазону измерений погрешности измерений температуры при преобразовании входных сигналов от термопреобразователей сопротивления осуществляется в следующей последовательности:

• 1) Подготовить и включить контроллер и калибратор в соответствии с их эксплуатационными документами.

• 2) Подключить калибратор к контроллеру согласно структурной схеме, представленной на рисунке 1 (клеммы подключения контроллера указаны в руководстве по эксплуатации).

• 3) Переводят калибратор в режим имитирования теромопреобразователей сопротивления и поочередно на вход контроллера подать 5 испытательных сигналов температуры: -40, 0, 50, 100, 250 °C.

• 4) Считывают значения, измеренные контроллером, на экране ПК или на дисплейной панели (в зависимости от модификации) и рассчитывают значения приведенной к диапазону измерений погрешности измерений температуры при преобразовании входных сигналов от термопреобразователей сопротивления уТ, %, по формуле (16).

vT =   --Zi х 100%

Т„

где Л, - значение температуры, воспроизведённое при помощи калибратора, °C;

Гц_ЗМ - значение температуры, измеренное при помощи контроллера, °C;

Т_п - значение температуры, равное диапазону измерений, °C.

• 5) Повторить операции 1)-4) для всех каналов измерений температуры при преобразовании входных сигналов от термопреобразователей сопротивления.

Результаты считают положительными, если полученные значения приведенной к диапазону измерений погрешности измерений температуры при преобразовании входных сигналов от термопреобразователей сопротивления во всех проверяемых точках не превышают значений, представленных в таблице 1.

• 8.3.12 Определение приведенной к диапазону преобразований погрешности преобразований (напряжения, силы и частоты переменного тока, фазной и суммарной по трем фазам активной, реактивной и полной электрической мощности, напряжения и силы постоянного тока, электрического сопротивления постоянному току) в силу постоянного тока.

Определение приведенной к диапазону преобразований погрешности преобразований (напряжения, силы и частоты переменного тока, фазной и суммарной по трем фазам активной, реактивной и полной электрической мощности, напряжения и силы постоянного тока, электрического сопротивления постоянному току) в силу постоянного тока осуществляется одновременно с п. 8.3.1-8.3.9 (в зависимости от преобразуемого значения) путем подключения к аналоговым выходам контроллера вольтметра универсального цифрового GDM-78261 согласно схемам представленным на рисунках 4, 5, 6 (клеммы подключения контроллера указаны в руководстве по эксплуатации).

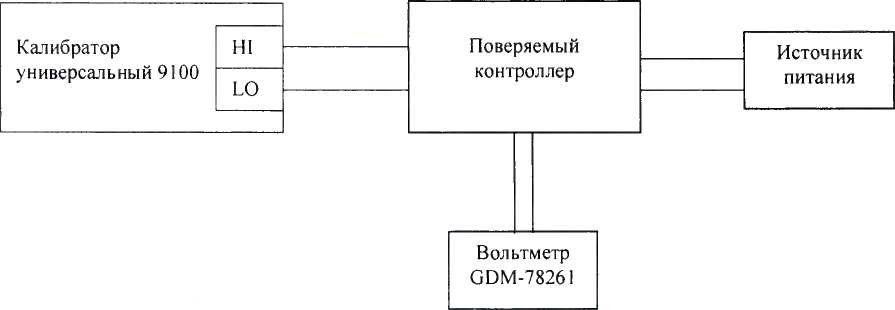

Рисунок 4 - Структурная схема определения приведенной к диапазону преобразований погрешности преобразований напряжения и частоты переменного тока, напряжения постоянного тока, электрического сопротивления постоянному току, в значение силы постоянного тока

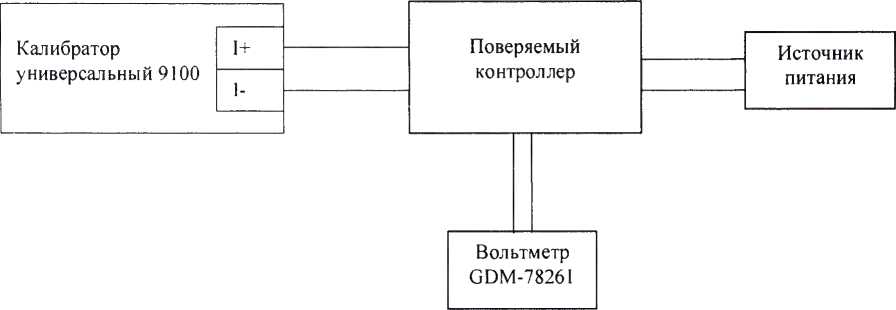

Рисунок 5- Структурная схема определения приведенной к диапазону преобразований погрешности преобразований силы переменного тока, частоты переменного тока, силы постоянного тока в значение силы постоянного тока

Рисунок 6 - Структурная схема определения приведенных к диапазону преобразований погрешностей преобразований активной фазной (суммарной по 3-м фазам) электрической мощности, реактивной фазной (суммарной по 3-м фазам) электрической мощности, полной фазной (суммарной по 3-м фазам) электрической мощности в значение силы постоянного тока

Значение приведенной к диапазону преобразований погрешности преобразований (напряжения, силы и частоты переменного тока, фазной и суммарной по трем фазам активной, реактивной и полной электрической мощности, напряжения и силы постоянного тока, электрического сопротивления постоянному току) в силу постоянного тока определяется по формуле (17).

X 100%             (17)

где X_3J - значение преобразуемого параметра, умноженное на коэффициент преобразования соответствующего параметра (указанный в руководстве по эксплуатации), воспроизведённое при помощи калибратора или УППУ, мА

А'изм - значение силы постоянного тока, измеренное при помощи контроллера, мА; R_n - значение силы постоянного тока, равное диапазону измерений, мА.

Результаты считают положительными, если полученные значения приведенной к диапазону преобразований погрешности преобразований (напряжения, силы и частоты переменного тока, фазной и суммарной по трем фазам активной, реактивной и полной электрической мощности, напряжения и силы постоянного тока, сопротивления постоянному току) в силу постоянного тока во всех проверяемых точках не превышают значений, представленных в таблице 1.

• 9.1 По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

• - полное наименование аккредитованной на право поверки организации;

• - номер и дата протокола поверки;

• - наименование и обозначение поверенного средства измерений;

• - заводской (серийный) номер;

• - обозначение документа, по которому выполнена поверка;

• - наименования, обозначения и заводские (серийные) номера использованных при поверке средств поверки (со сведениямио поверке последних);

• - температура и влажность в помещении;

• - фамилия лица, проводившего поверку;

результаты каждой из операций поверки согласно таблице 2.

Допускается не оформлять протокол поверки отдельным документом, а результаты операций поверки указывать на оборотной стороне свидетельства о поверке.

• 9.2 При положительном результате поверки выдается свидетельство о поверке и наносится знак поверки в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815.

• 9.3 При отрицательном результате поверки, выявленных при любой из операций поверки, описанных в таблице 2, выдается извещение о непригодности в соответствии с Приказом Министерства промышленности и торговли РФ от 02.07.2015 г. № 1815.



  Е.С. Устинова

Инженер отдела испытаний ООО «ИЦРМ»

Страница 20 из 20
