Методика поверки «МОДУЛИ ИЗМЕРИТЕЛЬНЫЕ ВИБРАЦИОННОГО КОНТРОЛЯ И ДИАГНОСТИКИ МВК01» (ВАРБ.411711.112 Д)

Методика поверки

Тип документа

МОДУЛИ ИЗМЕРИТЕЛЬНЫЕ ВИБРАЦИОННОГО КОНТРОЛЯ И ДИАГНОСТИКИ МВК01

Наименование

ВАРБ.411711.112 Д

Обозначение документа

ВНИИМС

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



РАЗРАБОТАНО

УТВЕРЖДАЮ

Заместитель директора

метрологии

«ВНИИМС»

2020 г.

Генеральный директор ООО «Ассоциация ВАСТ»

ОБЩ^р

Тулугуров

2020 г.

МОДУЛИ ИЗМЕРИТЕЛЬНЫЕ ВИБРАЦИОННОГО КОНТРОЛЯ И ДИАГНОСТИКИ МВК01 МЕТОДИКА ПОВЕРКИ

ВАРБ.411711.112 Д

2020 год лист 2 листов 17 ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

МОДУЛИ ИЗМЕРИТЕЛЬНЫЕ ВИБРАЦИОННОГО КОНТРОЛЯ И

ДИАГНОСТИКИ МВК01

Дата введения "__"_____2020 г.

Настоящая методика поверки распространяется на модули измерительные вибрационного контроля и диагностики МВК01 (далее-модули МВК01), изготовленные по техническим условиям ВАРБ.411711.112 ТУ, и устанавливает методы и средства первичной и периодической поверки.

Межповерочный интервал - 3 года.

лист 3 листов 17

1. ОПЕРАЦИИ ПОВЕРКИ
  • 1.1.  При проведении поверки должны быть выполнены операции, указанные в Таблице 1.

  • 1.2.  При проведении поверки должен использоваться персональный компьютер с предустановленным программным обеспечением «Технологическое программное обеспечение «ТПО МВК».

  • 1.3.  Программное обеспечение для проведения поверки поставляется в комплекте с МВК01, и может быть установлено на любой компьютер, удовлетворяющий следующим требованиям:

  • -  процессор не хуже core i5;

  • -  оперативная память не менее 2 Гб;

  • -  свободное место на диске не менее 1 Гб;

  • -  разъем USB не ниже 2.0;

  • - разъем RS-232 (COM-порт) или разъем USB для подключения по стандарту RS-232.

Таблица 1. Операции поверки

Перечень испытаний №

Наименование испытаний

Номер пункта методики

Наименование средств поверки и их характеристики

Проведение операций при

первич. поверке

периодич. поверке

1

Внешний осмотр

6.1.

да

да

2

Опробование

6.2.

да

да

3

Идентификация программного обеспечения

6.3.

да

да

4

Проверка работы модуля автоматизированной поверки МАП

7.1.

Генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (per. № 45344-10) характеристики по описанию типа;

Мультиметр Agilent 34401A (per. 16500-97) характеристики по описанию типа.

5

Определение относительной погрешности измерения СКЗ виброускорения

7.2.1

Генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (per. № 45344-10) характеристики по описанию типа.

да

да

6

Определение относительной погрешности измерения СКЗ виброскорости

7.2.2

да

да

7

Определение относительной погрешности измерения СКЗ виброперемещения

7.2.3

да

да

8

Определение относительной погрешности измерения частоты вращения

7.2.4

да

да

ПРИМЕЧАНИЕ. Допускается проведение поверки отдельных измерительных каналов из состава СИ в соответствии с заявлением владельца СИ. с обязательным указанием в свидетельстве о поверке и/или в формуляре информации об объеме проведенной поверки.

лист 4 листов 17 ПРИМЕЧАНИЕ. Допускается проведение поверки только для 1 или 2 параметров вибрации в соответствии с заявлением владельца СИ, с обязательным указанием в свидетельстве о поверке и/или в формуляре информации об объеме проведенной поверки.

ПРИМЕЧАНИЕ. Допускается проведение поверки в сокращенном диапазоне амплитуд и (или) частот, в соответствии с заявлением владельца СИ, с обязательным указанием в свидетельстве о поверке и/ил и в формуляре информации об объеме проведенной поверки.

ПРИМЕЧАНИЕ. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых модулей МВК01 с требуемой точностью.

лист 5 листов 17

2. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке модулей МВК01 допускаются лица:

  • - имеющие высшее или среднетехническое образование и прошедшие обучение в установленном порядке^

  • - изучившие нормативные документы на поверяемые модули МВК01;

  • -  имеющие опыт работы со средствами измерений параметров вибрации не менее одного года.

3. ТРЕБОВАНИЯ К БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены следующие требования безопасности:

  • -  средства поверки и поверяемые средства, а также вспомогательное оборудование должны иметь защитное заземление;

  • - меры безопасности при подготовке и проведении измерений должны соответствовать требованиям ГОСТ 12.2.007.0-75 ССБТ.

Установку и подключение средств поверки, поверяемых модулей МВК01, а также вспомогательного оборудования проводят при выключенном питании.

4. УСЛОВИЯ ПОВЕРКИ

При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха                   от 15°С до 25°С;

  • - относительной влажности окружающего воздуха       от 30% до 80%;

5. ПОДГОТОВКА К ПОВЕРКЕ

Поверитель должен изучить техническое описание и руководства по эксплуатации поверяемого МВК01 и используемых средств поверки.

Используемые средства поверки должны быть заземлены и прогреты в течение времени, указанного в руководстве по эксплуатации.

Поверяемый модуль должен быть заземлен и подключен к средствам поверки.

Применяемые эталонные средства поверки должны иметь действующие свидетельства о поверке.

В случае отсутствия установленного технологического программного обеспечения «ТПО МВК» для целей проведения поверки его необходимо установить из дистрибутивного носителя, входящего в комплект поставки. Порядок установки ПО описан ниже. Компьютер, используемый для проведения поверки МЦП, должен удовлетворять требованиям пункта 1.3

Технологическое программное обеспечение «ТПО МВК» устанавливается путем копирования папки «МВК» из дистрибутивного носителя на компьютер.

Запуск технологического программного обеспечения осуществляется открытием файла «mvkview.exe» располагающегося в папке «МВК».

Соединение модуля МВК01 с компьютером может быть выполнено 2-мя способами:

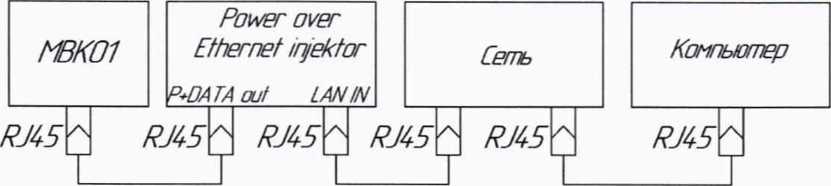

  • 1.  С использованием локальной сети, в которую входит используемый компьютер - рисунок 5-1.

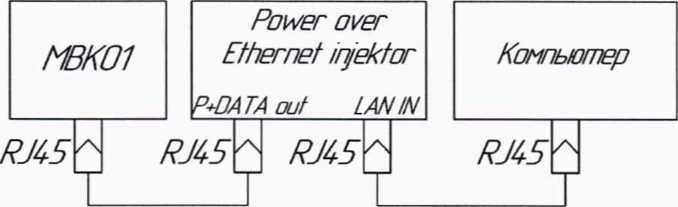

  • 2.  Непосредственное соединение модуля МВК01 с компьютером - рисунок 5-2

Рисунок 5-1.

Рисунок 5-2.

ВНИМАНИЕ!!! Компьютер и модуль МВК01 должны находиться в одной подсети.

  • 5.9. Соединение технологического программного обеспечения с модулем МВК01 осуществляется выполнением следующей последовательности действий:

  • 1. В окне технологического программного обеспечения во вкладке «Задачи», в поле ввода «IP-адрес прибора:» ввести сетевой адрес модуля МВК01. Сетевой адрес модуля МВК01 указывается в формуляре на модуль МВК01.

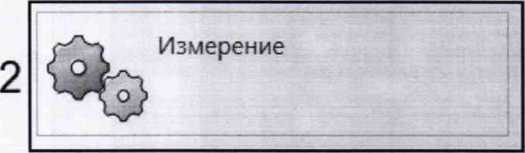

  • 2. Нажать кнопку «Измерение» - рисунок 5-3.______________

Д, ТПО МВК 1.0.19

Задачи

IP-адрес прибора:

192.168.0.111

Папка хранения результатов измерений:

C:\Users\user\Desktop\MBK-1.0.20 Поверка\Оа

Рисунок 5-3.

  • 5.10. Для проведения поверки необходимо для каждого канала установить коэффициент преобразования 100 мВ/g. Для установки коэффициента преобразования необходимо выполнить следующую последовательность действий:

  • 1. В окне технологического программного обеспечения во вкладке «Задачи» нажать кнопку «Настройка параметров измерительных каналов» -рисунок 5-4.

  • 2. Во вкладке «Параметры измерительных каналов» в строке «Коэффициент преобразования датчика» дважды нажать левой кнопкой мышки на ячейку с установленным коэффициентом преобразования -рисунок 5-5 поз.1

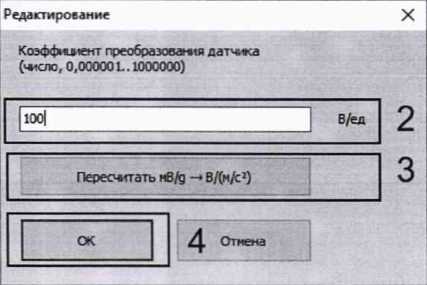

  • 3. В появившемся окне «Редактирование» ввести значение 100, после чего нажать кнопку «Пересчитать мВ/g -» В/(м/с2)» - рисунок 5-5 поз.З, далее нажать кнопку «ОК» - рисунок 5-5 поз.4

  • 4. Повторить п.п. 2 и 3 для каждого из 8-ми каналов (АЦП 1 - АЦП8).

  • 5. Нажать кнопку «Запись новых параметров в прибор» - рисунок 5-5 поз.5

    Д ТПО МВК 1.023

    Задачи

    Расчетные данные А? Временной сигнал

    Au Спектр

    Параметры записи ° д Поверка

    Настройка параметров измерительных каналов Коэффициенты передачи датчиков, частотные полосы и др.

    Остановить измерение

IP-адрес прибора:   192.168.0.103

Настройка системных параметров IP-адрес, маска подсети, настройки Modbus/TCP

Папка хранения результатов измерений:

УУ:\8.Технический отдел\Общая\МВК\ПО\птЛ’ *

Рисунок 5-4

Д, ТПО МВК 1.0.19

Задачи Параметры измерительных каналов

Параметр

Коэффициент преобразования датчика Порог перегрузки (в долях от 1) Наименование измеряемой величины Серийный номер датчика

Нижняя частота фильтра Х..25 кГц

АЦП 1 АЦП 2 АЦП 3 АЦП 4 АЦП 5 АЦП 6 1 | 0,01019

0,9      0

м/с2

000000

Выкл.

0,01019

АЩ1 7 АЦП 8

Пользовательский фильтр 1 - нижняя дольоктава     5 Гц

Пользовательский фильтр 1 - верхняя дольоктава    500 Гц

Пользовательский фильтр 2 - нижняя дольоктава     5 Гц

Пользовательский фильтр 2 - верхняя дольоктава    5000 Гц

Минимально допустимое напряжение питания датчика 7 Максимально допустимое напряжение питания датчике 13 Серийный номер тахометра

0,01019 0,01019 0,01019 0,01019 0,01019 0,01019

Рисунок 5-5.

6. ПРОВЕДЕНИЕ ПОВЕРКИ

6.1. Внешний осмотр

  • 6.1.1. При внешнем осмотре устанавливают соответствие модуля МВК01 следующим требованиям:

  • -  отсутствие механических повреждений корпуса, соединительных кабелей и электрических разъемов;

  • -  комплектность и маркировка должны соответствовать требованиям, установленным в описании типа;

  • -  чистота и исправность электрических разъемов и гнезд.

  • 6.1.2. В случае несоответствия модуля МВК01 хотя бы одному из выше указанных требований, модуль МВК01 считается непригодными к применению, и поверка не производится до устранения выявленных замечаний.

  • 6.1.3. Если замечания устранить невозможно, выдается извещение о непригодности с указанием причин.

6.2.0пробование

  • 6.2.1. Для выполнения опробования модуля МВК01 следует выполнить следующую последовательность действий:

  • 1. Подключить модуль МВК01 к компьютеру с установленным технологическим программным обеспечением «ТПО МВК» (см. п.п. 5.8).

  • 2. Запустить технологическое программное обеспечение «ТПО МВК».

  • 3. Соединить технологическое программное обеспечение с модулем МВК01 (см. п.п. 5.9).

  • 4. Зафиксировать состояние индикатора подключения в правом нижем углу окна вкладки «Расчетные данные»/ «Состояние системы» и серийный

____________номер модуля МВК01 - рисунок 6.2-1.___________________________________ £ ТОО МВК 1.0.19

Задачи

2 Расчетные данные

А/ Временной сигнал      Спектр      Параметры записи

11 п

10 Поверка

Состояние системы Все каналы (СКЗ) Все каналы (пик) Все каналы (пик-пик) АЦП 1 АЦП 2 АЦП 3 АЦП 4 АЦП 5 АЦП 6 АЦП 7 АЦП 8 Тахометр 1 . |

Наименование параметра Значение

Серийный номер устройства          [ООООООН

Версия внутреннего ПО                1.0.17.0

Системные ошибки

Время работы                        00:15:13

Размер карты паняти в КБ

М05 внутреннего ПО DSP             3C5777E835846OBAEFCE0DC9AB45A696

[Отладка] Биты перегрузки каналов

[Отладка] Резервные биты

[Отладка] Счетчик процедур расчета

[Отладка] Выводимое значение DSP

[Отладка] Время инициализации устройс 32

[Отладка] Время инициализации RTC

[Отладка] Время загрузки DSP

[Отладка] Полное время загрузки

[Отладка] Код ошибки SPORT

[Отладка] Код ошибки SPI

[Отладка] Число пакетов от DSP       292098

[Отладка] Число запросов Modbus

[Отладка] Индикаторы процесса загрузи 14,15

Пауза приема

ЧД 65536 Гц

Запись теблкць-

- .

А/ Запись сигнала

123 Запись з

Н!

Подключен к ПОибООУ

Рисунок 6.2-1.

лист 9 листов 17 ВНИМАНИЕ!!! Компьютер и модуль МВК01 должны находиться в одной подсети.

  • 6.2.2. При опробовании оценка метрологических характеристик модулей МВК01 не производится.

  • 6.2.3. Результаты опробования являются положительными, если зафиксировано состояние индикатора подключения: «Подключен к прибору», зафиксированный серийный номер соответствует указанному в маркировке модуля МВК01.

  • 6.2.4. В случае невозможности подключения модуля МВК01 при опробовании дальнейшая поверка не выполняется.

6.3. Идентификация программного обеспечения

  • 6.3.1. Для проверки по данному пункту необходимо выполнить следующую последовательность действий:

  • 1. Подключить  модуль МВК01   к компьютеру с установленным

технологическим программным обеспечением «ТПО МВК» (см. п.п. 5.8).

  • 2. Запустить технологическое программное обеспечение «ТПО МВК».

  • 3. Соединить технологическое программное обеспечение с модулем МВК01 (см. п.п. 5.9).

  • 4. Во вкладке «Расчетные данные»/ «Состояние системы» - рисунок 6.3-1, зафиксировать следующие данные:

  • a. Версия внутреннего ПО;

  • b. MD5 внутреннего ПО DSP.

    3C5777E835846DBAEFCE0DC9AB45A696 III

    ■ ■ ■

£ ТПО МВК 1.0.19

Задачи

1 Расчетные данные

А/ Временной сигнал Дл Спектр     Параметры заг

Состояние системы

Все каналы (СКЗ) Все каналы (пик) Все каналы (пик-пик) АЦП 1 АЦП 2

Наименование параметра

Значение

■ Серийный номер устройства

[00000011

| Версия внутреннего ПО

1.0.17.0 I

. 1 • ■ ■

00:15:13

0________________________________________

Системные ошибки

Время работы

Размер карты памяти в КБ MD5 внутреннего ПО DSP

[Отладка] Биты перегрузки каналов [Отладка] Резервные биты

[Отладка] Счетчик процедур расчета

[Отладка] Выводимое значение DSP

[Отладка] Время инициализации устройс 32

Рисунок 6.3-1.

6.3.2.

Метрологически значимую часть программного обеспечения считать идентифицированной при выполнении следующих условий:

  • 1. Версия внутреннего ПО 1.0.17.0 или выше.

  • 2. Контрольная сумма MD5 внутреннего ПО DSP соответствует 3C5777E835846DBAEFCE0DC9AB45A696

лист 10

7. ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК

7.1.Проверка работы модуля автоматизированной поверки

  • 7.1.1. Для определения метрологических характеристик необходимо выполнить следующую последовательность действий:

  • 1. Собрать схему, приведенную на рисунке 7-1.

  • 2. Задать на генераторе синусоидальное напряжение переменного тока IB СКЗ частотой 160 Гц.

  • 3. Провести измерение напряжения переменного тока на выходе модуля автоматизированной поверки с помощью мультиметра в режиме вольтметра.

  • 4. Рассчитать относительную погрешность задачи напряжения на выходе автоматизированного модуля поверки по формуле: 8 = (UH-1B)/1B1OO%, где:

  • a. 5 - относительная погрешность измерения %;

  • b. ин - измеренное значение входного сигнала В, СКЗ;

  • 5. Результат зафиксировать в таблице 1 приложения 1.

  • 6. Результат поверки по данному пункту является положительным, если

    погрешность задачи напряжения на поверки находится в пределах ± 1 %.

    выходе автоматизированного модуля

    О.?нератор DS36O

    Мультиметр

    Agilent ЗМ-О1А

    BNC OUTPUT

    +

    BNC d

    BNC

    Генератор

    Кент

    -«-

    Цепь

    Hi

    1

    Сигн.

    Конт

    Цепь

    LO

    1

    GNO

    1

    2

    Выход

    BNC
Модуль абтоматизиробанной поберки

Цепь

К0Н71

Сигн.

1

Центр.

GND

2

Корл

1

2

Рисунок 7-1. Схема проверки работы модуля автоматизированной поверки

7.2.Определение метрологических характеристик модуля МВК01

Для определения метрологических характеристик необходимо выполнить следующую последовательность действий:

  • 1. Подключить модуль МВК01 к компьютеру с установленным технологическим программным обеспечением «ТПО МВК» (см. п.п. 5.8).

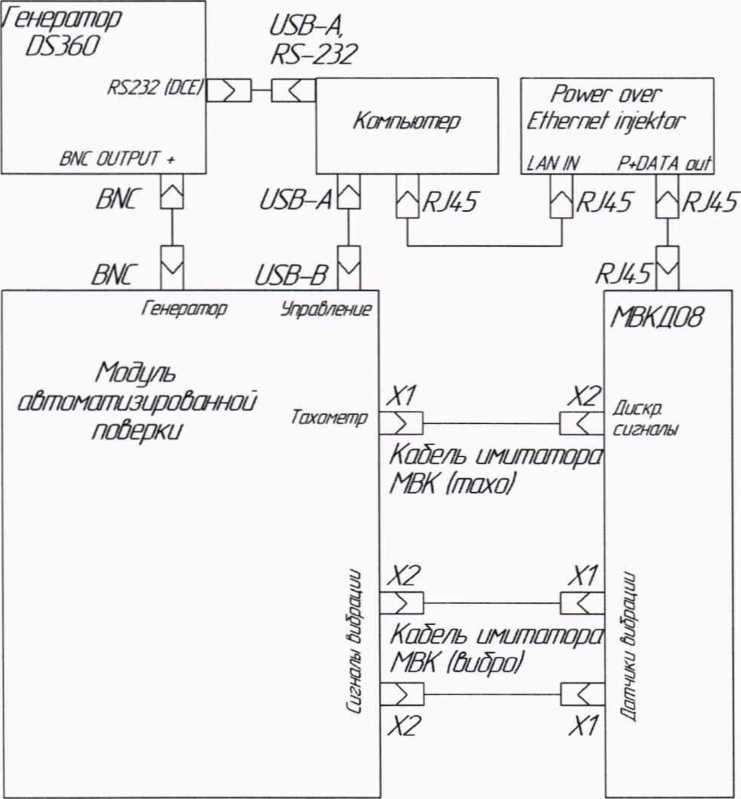

  • 2. Собрать схему, приведенную на рисунке 7-2. Подключение модуля МВК01 к компьютеру также возможно по схеме, приведенной на рисунке 5.2.

  • 3. Запустить технологическое программное обеспечение «ТПО МВК».

  • 4. Соединить технологическое программное обеспечение с модулем МВК01 (см. п.п. 5.9).

  • 5. Во вкладке «Поверка»/«Пара.метры поверки» в выпадающем списке «Генератор:» выбрать COM-порт компьютера к которому подключен генератор - рисунок 7-3. В случае отсутствия возможности подключения генератора к компьютеру в выпадающем списке «Генератор:» необходимо выбрать «(Ручное упр.)».

  • 6. Нажать кнопку «Запуск». В случае если генератор подключен к компьютеру по указанному COM-порту программное обеспечение начнет задавать на генераторе необходимые параметры и запрашивать результаты измерения в поверяемом модуле МВК01 в автоматическом режиме. В случае если выбран режим «(Ручное упр.)» программа начнет запрашивать установку необходимых параметров на генераторе и запрашивать результаты измерения в поверяемом модуле МВК01 после подтверждения пользователем установки параметров на генераторе. Значения частоты и напряжения на генераторе задаются в соответствии с таблицами 1, 2, 3 и 4 приложения 1.

  • 7. Во вкладке «Ход поверки» оперативно отображается информация о корректности подключения к генератору, устанавливаемые на генераторе значения и полученные результаты измерения. Во вкладке «Результаты поверки» отображаются полученные результаты измерений в табличной форме.

  • 8. Кнопка «Очистка таблицы» предназначена для удаления данных из таблицы «Результаты поверки».

  • 9. Кнопка «Запись в файл» предназначена для предоставления результатов измерений в виде файла формата csv, совместимого с Microsoft Excel.

Рисунок 7-2. Схема испытаний.

Д. ТПО МВК 1.0.19

Задачи Расчетные данные А? Временной сигнал Спектр Параметры записи

■1 п

10 Поверка

Г енератор:

Ход поверки Результаты поверки

S? Виброусхорение: 0,8 Гц, 3467 мВ 3 Виброусхорение: 1 Гц, 3467 мВ 3 Виброусхорение: 2 Гц, 3467 мВ 3 Виброусхорение: 5 Гц, 3467 мВ 3 Виброусхорение: 50 Гц, 3467 мВ 3 Виброусхорение: 100 Гц, 3467 мВ 3 Виброусхорение: 500 Гц, 3467 мВ 3 Виброусхорение: 5000 Гц, 3467 мВ 3 Виброусхорение: 10000 Гц, 3467 мВ 3 Виброусхорение: 15000 Гц, 3467 мВ 3 Виброусхорение: 25600 Гц, 3467 мВ 3 Виброусхорение: 160 Гц, 3467 мВ 3 Виброусхорение: 160 Гц, 346,7 мВ 3 Виброусхорение: 160 Гц, 34,67 мВ 3 Виброусхорение: 160 Гц, 3,467 мВ 3 Виброусхорение: 160 Гц, 1,02 нВ 3 Виброскорость: 0,8 Гц, 35,37 нВ 3 Вибоосхооость: 1 Гц. 44.21 мВ

Очистка таблицы

Запись в файл

Виброусхорение

Частота, Гц

Цз, мВ (СКЗ)

Аз, м/с2 (СКЗ)

Канал 1

Канал 2

0,8

3467

340,01

346,86

346,3

1

3467

340,01

345,6

345,11

2

3467

340,01

341,56

341,16

5

3467

340,01

340,22

339,86

50

3467

340,01

336,12

335,77

100

34 67

340,01

337,36

337,01

500

3467

340,01

335,94

335,6

5000

3467

340,01

336,43

336,06

10000

3467

340,01

337,88

337,49

15000

3467

340,01

337,94

337,52

25600

3467

340,01

338,66

338,08

1АЛ

час*

■ЦП П1

447 ЧО

447 ЛЧ

Рисунок 7-3.

7.2.1. Определение относительной погрешности модуля МВК01 при измерении СКЗ виброускорения.

  • 7.2.1.1.   Для проверки по данному пункту необходимо выполнить следующую последовательность действий:

  • 1.  После проведения измерений по п.п. 7.2 зафиксировать результаты измерений в таблице 1 приложения 1.

  • 2.  Рассчитать относительную погрешность при измерении СКЗ виброускорения по формуле: 5 = (Аи3)/А3-100%, где:

  • a. 8 - относительная погрешность измерения %;

  • b. Аи - измеренное значение входного сигнала м/с2, СКЗ;

  • c. А3 - заданное значение входного сигнала м/с2, СКЗ;

  • 3. Результаты расчета зафиксировать в таблице 1 приложения 1.

  • 7.2.1.2.   Результат поверки по данному пункту является положительным, если относительная погрешность при измерении СКЗ виброускорения находится в следующих пределах:

  • 1. ± 5 % в диапазоне частот от 0,5 до 20000 Гц включ.

  • 2.  ± 3 % в диапазоне частот от 1,0 до 20000 Гц включ.

7.2.2. Определение относительной погрешности модуля МВК01 при измерении СКЗ виброскорости

  • 7.2.2.1.   Для проверки по данному пункту необходимо выполнить следующую последовательность действий:

  • 1. После проведения измерений по п.п. 7.2 зафиксировать результаты измерений в таблице 2 приложения 1.

  • 2. Рассчитать относительную погрешность при измерении СКЗ виброскорости по формуле: 8 = (VH -V3)/V3-100%, где:

  • a. 8 - относительная погрешность измерения %;

  • b. Vh - измеренное значение входного сигнала мм/с, СКЗ;

  • c. V3 - заданное значение входного сигнала мм/с, СКЗ;

  • 3. Результаты расчета зафиксировать в таблице 2 приложения 1.

  • 7.2.2.2.   Результат поверки по данному пункту является положительным, если относительная погрешность при измерении СКЗ виброскорости находится в следующих пределах:

  • 1.  ± 5 % в диапазоне частот от 0,5 до 20000 Гц включ.

  • 2.  ± 3 % в диапазоне частот от 1,0 до 20000 Гц включ.

7.2.3. Определение относительной погрешности модуля МВК01 при измерении СКЗ виброперемещения

  • 7.2.3.1.   Для проверки по данному пункту необходимо выполнить следующую последовательность действий:

  • 1. После проведения измерений по п.п. 7.2 зафиксировать результаты измерений в таблице 3 приложения 1.

  • 2. Рассчитать относительную погрешность при измерении СКЗ виброперемещения по формуле: 8 = (SH-S3)/S3-100% где:

  • a. 8 - относительная погрешность измерения %;

  • b. S» - измеренное значение входного сигнала мкм, СКЗ;

  • c. S3 - заданное значение входного сигнала мкм, СКЗ;

  • 7.2.3.2.    Результаты расчета зафиксировать в таблице 3 приложения 1.

  • 7.2.3.3.   Результат поверки по данному пункту является положительным, если относительная погрешность при измерении СКЗ виброперемещения находится следующих пределах:

  • 1.  ± 5 % в диапазоне частот от 0,5 до 20000 Гц включ.

  • 2.  ±3 % в диапазоне частот от 1,0 до 20000 Гц включ.

7.2.4. Определение относительной погрешности модуля МВК01 при измерении частоты вращения.

  • 7.2.4.1.   Для проверки по данному пункту необходимо выполнить следующую последовательность действий:

  • 1. После проведения измерений по п.п. 7.2 зафиксировать результаты измерений в таблице 4 приложения 1.

  • 2. Рассчитать относительную погрешность при измерении частоты вращения по формуле: 8 = (FH-F3)/F3-100%, где:

  • a. 8 - относительная погрешность измерения %;

  • b. F„ - измеренное значение частоты входного сигнала Гц

  • c. F3 - заданное значение входного сигнала Гц;

  • 3. Результаты расчета зафиксировать в таблице 4 приложения 1.

  • 7.2.4.2.   Результат поверки по данному пункту является положительным, если относительная погрешность при измерении частоты вращения находится в следующих пределах:

  • 1. ± 0,1 % в диапазоне частот 1,0-1000 Гц включ.

  • 2. ± 0,5% в диапазоне частот 0,5-1000Гц включ.

8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1. При выполнении операций поверки оформляются протоколы поверки в произвольной форме.

  • 8.2. На модули МВК01, признанные годными по результатам поверки, выписывается свидетельство о поверке по форме, установленной Приказом Минпромторга России № 1815 от 02.07.2015 г. и (или) делается запись в формуляре СИ, заверяемая подписью поверителя и знаком поверки.

  • 8.3. На модули МВК01, признанные непригодными к применению, выписывается извещение о непригодности с указанием причин по форме, установленной Приказом Минпромторга России № 1815 от 02.07.2015 г.

Главный метролог ООО «Ассоциация ВАСТ» / /Ж1/^ " И.В. Фатеева

А.Г. Волченко

В.П. Кывыржик

Зам. начальника отдела 204

Начальник лаборатории 204/3

ПРИЛОЖЕНИЕ 1.

Таблица 1. Определение относительной погрешности измерения СКЗ виброускорения.

Параметры входного сигнала

Аи, м/с2, СКЗ

11огрешность, %

Частота,

Гц

из, мВ. СКЗ

Аз, м/с2, СКЗ

Канал

1

Канал

2

Канал

3

Канал

4

Канал

5

Канал

6

Канал

7

Канал

8

Канал

1

Канал

2

Канал

3

Канал

4

Канал

5

Канал

6

Канал

7

Канал

8

0,5

3467

340.0

0,8

3467

340,0

1

3467

340,0

2

3467

340,0

5

3467

340,0

50

3467

340,0

100

3467

340,0

500

3467

340,0

5000

3467

340,0

10000

3467

340,0

15000

3467

340,0

20000

3467

340,0

160

3467

340,0

160

346,7

34,00

160

34,67

3,400

160

3,467

0,3400

160

1,02

0,1000

11араметры входного сигнала

Vh, мм/с, СКЗ

Погрешность. %

Частота . Гц

и?, мВ. СКЗ

V3, мм/с, СКЗ

Канал

1

Канал

2

Канал

3

Канал

4

Канал

5

Канал

6

Канал

7

Канал

8

Канал

1

Канал

2

Канал

3

Канал

4

Канал

5

Канал

6

Канал

7

Канал

8

0,5

22,10

690,0

0,8

35,37

690,0

1

44,21

690,0

2

88,41

690,0

5

221,04

690,0

50

2210

690,0

100

2210

345,0

500

2210

69,00

7000

2210

4,929

80

3537

690,0

80

353,7

69,00

80

35,37

6,900

80

3,537

0,6900

80

0,5125

0,1000

1 (араметры входного

сигнала

Sh, мкм, СКЗ

Погрешность, %

Частота . Гц

из, мВ, СКЗ

S3, мкм, СКЗ

Канал

1

Канал 2

Канал

3

Канал

4

Канал

5

Канал

6

Канал

7

Канал

8

Канал

1

Канал

2

Канал

3

Канал

4

Канал

5

Канал

6

Канал

7

Канал

8

0,5

0,543

5400

0,8

1,391

5400

1

2,174

5400

2

8,695

5400

5

54,34

5400

50

100,6

100,0

100

201,3

50,00

500

2516

25,00

2000

1610

1,000

40

3478

5400

40

347,8

540,0

40

34,78

54,00

40

3,478

5,400

40

0,6441

1,000

Канал

Параметры входного сигнала

Результаты измерения

Погрешность, %

F3, Гц

N3, об/мин

U3, меандр АС (размах)/ОС мВ

Fh, Гц

1

0,5

30

5000/2500

2

120

5

300

10

600

20

1200

50

3000

100

6000

500

30000

1000

60000

2

0,5

30

5000/2500

2

120

5

300

10

600

20

1200

50

3000

100

6000

500

30000

1000

60000

лист 18 листов 17 измерения частоты вращения.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
