Методика поверки «Пылеизмерители лазерные ЛПИ-05» (МП 242-1116-2011)

УТВЕРЖДАЮ

Руководи гель ГЦИ СИ ФГУП

"ВНИИМ им. ДЛ.Мо гделеева"

. _ £1__Ханов Н.И.

"18" февраля 2011 г.

МЕТОДИКА ПОВЕРКИ

Руководитель научно-исследовательского отдела Государственных эталонов в области физико - химических измерений

ГЦИ СИ ФГУП <<|НИЦМ им. Д.И.Менделеева»

________ Л.А.Конопелько

Руководитель лаборатории государственных эталонов и научных исследований в области измере

ния параметров дисперсных сред

ГУП «ВНИИМ им. Д.И.Менделеева»

К).А.Кустиков

Инженер

ГЦИ СИ ФГУП "ВИНИМ им. Д.И.Менделеева"

_  -                   Д.А.Власов

Санкт-Петербург

2011

Настоящий документ устанавливает методы и средства первичной и периодической поверки пылеизмерителей лазерных ЛПИ-05 (далее - пылеизмеритель).

Межповерочный интервал - 1 год.

1. ОПЕРАЦИИ ПОВЕРКИ

• 1.1. При проведении поверки должны быть выполнены следующие операции, указанные в таблице 1.

Таблица 1.

• 1.2. Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

2. СРЕДСТВА ПОВЕРКИ

• 2.1. При проведении поверки должны быть применены средства, указанные в таблице 2.

Таблица 2.

• 2.2. Допускается применение других средств измерений, класс точности и характеристики которых не хуже указанных.

• 2.3. Средства измерений, указанные в таблице, должны быть поверены в установленном порядке и иметь не просроченные свидетельства о поверке.

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 3.1. При проведении поверки должны соблюдаться требования безопасности, изложенные в НД на пылеизмеритель, а также требования правил техники безопасности при работе с напряжением до 250 В.

4. УСЛОВИЯ ПОВЕРКИ

• 4.1.   При проведении поверки должны быть соблюдены следующие условия:

• •  температура окружающей среды (20 ± 2) °C;

• •  атмосферное давление от 90,6 до 104,8 кПа;

• •  относительная влажность воздуха от 30 до 80 %

• •  пары кислот и щелочей, вибрация и тряска - отсутствуют.

5. ПОДГОТОВКА К ПОВЕРКЕ

• 5.1. Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• •  поверяемый пылеизмеритель должен быть подготовлен к работе в соответствии с НД на него и отградуирован по тестовому аэрозолю на основе NaCl;

. поверяемый пылеизмеритель должен быть выдержан в помещении при температуре, соответствующей условиям поверки, не менее 8 часов. В случае, если прибор находился при температуре ниже 0 °C, время выдержки должно быть не менее 24 часов

• •  подготовить к работе средства поверки, перечисленные в табл. 2, по прилагаемым к ним эксплуатационным документам.

6. ПРОВЕДЕНИЕ ПОВЕРКИ

• 6.1.  Внешний осмотр

  • 6.1.1. При внешнем осмотре должно быть установлено отсутствие внешних повреждений, влияющих на работоспособность пылеизмерителя.

  • 6.1.2. Пылеизмеритель должен иметь комплектность, маркировку в соответствии с требованиями НД.

  • 6.1.3. А Пылеизмеритель должен иметь исправные органы управления и настройки. Пылеизмеритель считается выдержавшим внешний осмотр удовлетворительно, если он соответствуют перечисленным выше требованиям.

• 6.2. Опробование

  • 6.2.1. Соединить блок излучателя с блоком приемника, стянув их передние фланцы болтами в соответствии с руководством по эксплуатации (гл. 9, п.1).

  • 6.2.2. Подключить блок излучателя и блок приемника к электронно-измерительному блоку (гл. 9, п. 2).

  • 6.2.3. Подсоединить штекер питания анализатора к сети переменного тока и включить анализатор (гл. 9, п.З).

  • 6.2.4. Дать прибору прогреться в течение 3-5 мин.

  • 6.2.5. Проверка функционирования (тестирование) пылеизмерителя проводится автоматически после включения.

  • 6.2.6. Подтверждение соответствия программного обеспечения пылеизмерителя.

    • 6.2.6.1.  Определение номера версии (идентификационного номера) встроенного программного обеспечения производится после проверки функционирования пылеизмерителя.

    • 6.2.6.2.  Программное обеспечение идентифицируется по запросу через сервисное меню пылеизмерителя путем вывода на экран его наименования и номера версии: «ЛПИ 3.0»

  • 6.2.7. Произвести установку «нуля» прибора (гл. 9, п.5).

Результаты опробования считаются положительными, если все технические тесты прибора прошли успешно (на дисплее пробора отсутствуют сообщения об ошибке), программное обеспечение пылеизмерителя и номер версии (идентификационный номер) соответствуют указанным в руководстве по эксплуатации (для однозначной идентификации ПО достаточно определения только номера версии).

• 6.3. Определение метрологических характеристик

6.3.1. Определение приведенной погрешности спектрального коэффициента направленного пропускания

• 6.3.1.1.   Установить в гнездо блока излучателя нейтральный светофильтр № 1, зафиксировать винтом в соответствии с руководством по эксплуатации (гл. 9, п.6).

• 6.3.1.2.    Считать показания пылеизмерителя.

• 6.3.1.3.   Приведенную погрешность спектрального коэффициента направленного пропускания д_п, %, рассчитать по формуле:

где Т_п- значение светового коэффициента направленного пропускания светофильтра, указанное в свидетельстве о поверке, %,

Т - измеренное значение спектрального коэффициента направленного пропускания.

• 6.3.1.4.    Выполнить п.п. 6.3.1.1 - 6.3.1.3, последовательно устанавливая в гнездо блока излучателя нейтральные светофильтры № 2 и № 3.

• 6.3.1.5.   Приведенная погрешность спектрального коэффициента направленного пропускания не должна превышать ± 2 %.

6.3.2. Определение относительной погрешности по каналу измерений массовой концентрация аэрозольных частиц

• 6.3.2.1.   Для создания аэродисперсной среды с заданной концентрацией пыли необходимо собирать схему в соответствии с рисунком 1 приложения А.

• 6.3.2.2.   Произвести монтаж блока излучателя и блока приемника пылеизмерителя на стенки камеры аэрозольной динамической в соответствии с руководством по эксплуатации (гл. 10).

• 6.3.2.3.   Последовательно включить вентилятор и аэрозольный генератор.

• 6.3.2.4.   Подключить к выходной пробоотборной трубке камеры аэрозольной динамической пробоотборный штуцер анализатора пыли «ДАСТ -1 - Э».

• 6.3.2.5.   Установить массовую концентрацию пыли в камере аэрозольной 0,05 ± 0,01 г/м³.

• 6.3.2.6.   Включить анализатор пыли «ДАСТ -1 - Э» в режим измерения.

• 6.3.2.7.   Произвести измерения массовой концентрации пыли в камере аэрозольной динамической анализатором пыли «ДАСТ -1 - Э» и пылеизмерителем лазерным ЛПИ-05.

• 6.3.2.8.    Считать показания с ЛПИ-05 Сцзм, г/м³.

• 6.3.2.9.   Считать показания с анализатора пыли «ДАСТ -1 - Э» Сд, г/м³.

• 6.3.2.10.  Значение относительной погрешности рассчитать по формуле:

  С -С

  изм

  •100 9

  (1)

где Сизм - значение массовой концентрации пыли, измеренное пылеизмерителем лазерным ЛПИ-05, г/м³;

Сд - действительное значение массовой концентрации пыли, измеренное анализатором пыли «ДАСТ- 1 - Э», г/м³.

• 6.3.2.11.  Выполнить операции п.п. 6.3.2.6 - 6.3.2.10 задавая массовую концентрацию пыли в камере аэрозольной динамической (0,8 ±0,1) г/м³.

• 6.3.2.12.  Выполнить операции п.п. 6.3.2.6 - 6.3.2.10 задавая массовую концентрацию пыли в камере аэрозольной динамической (1,4 ± 0,1) г/м³.

• 6.3.2.13.  Относительная погрешность поверяемого анализатора не должна превышать ± 20 %. В противном случае на пылеизмеритель оформляется извещение о непригодности к применению.

7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 7.1. Результаты проверки вносят в протокол, форма которого приведена в Приложении Б.

• 7.2. Пылеизмеритель, удовлетворяющий требованиям настоящей методики, признается годным и на него выдается свидетельство о поверке установленной формы.

• 7.3. Пылеизмеритель, не удовлетворяющий требованиям настоящей методики, к дальнейшей эксплуатации не допускается и на него выдается извещение о непригодности.

ПРИЛОЖЕНИЕ А

(обязательное)

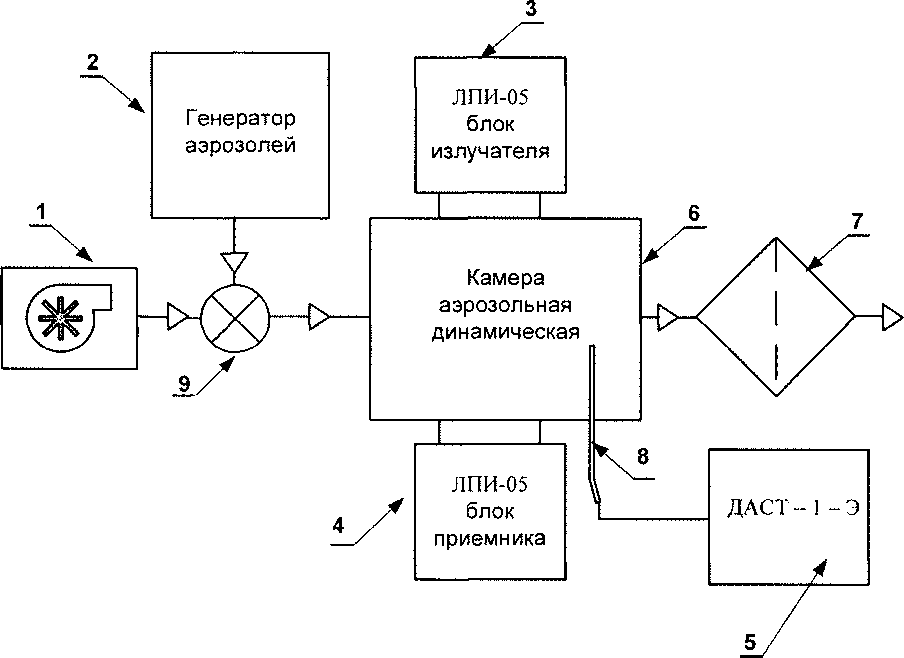

Структурная схема установки для поверки пылеизмеритсля лазерного Л ПИ-05

• 1. Вентилятор ATLAS COPCO LE/LT-22; 2. Генератор аэрозоля; 3. Пылеизмеритель лазерный ЛПИ-05 (блок излучателя); 4. Пылеизмеритель лазерный ЛПИ-05 (блок приемника); 5. Анализатор «ДАСТ - 1 - Э»; 6. Камера аэрозольная динамическая; 7. Воздушный фильтр; 8. Пробоотборная трубка камеры аэрозольной динамической; 9. Смесительная камера.

Рисунок 1

ПРИЛОЖЕНИЕ Б

(рекомендуемое)

ПРОТОКОЛ ПОВЕРКИ

Пылеизмерителя лазерного ЛПИ-05

Поверка прибора осуществляется в соответствии с документом «Пылеизмерители лазерные ЛПИ-05. Методика поверки МП 242-1116-2011»

Зав. №___

Дата выпуска___________

Условия поверки: температура окружающего воздуха       °C;

атмосферное давление________________кПа;

относительная влажность __________ %.

СВЕДЕНИЯ О СРЕДСТВАХ ПОВЕРКИ

РЕЗУЛЬТАТЫ ПОВЕРКИ

• 1.   Результаты внешнего осмотра_________________________

• 2.   Результаты опробования____________

• 3.   Результаты определения метрологических характеристик

  • 3.1. Определение приведенной погрешности спектрального коэффициента направленного

пропускания

3.2. Определение относительной погрешности

Заключение________________

Поверитель ________

Дата поверки_______
