Система обеспечения единства измерений Республики Беларусь

ПРЕОБРАЗОВАТЕЛИ ПРОМЫШЛЕННЫЕ типа П-216

МЕТОДИКА ПОВЕРКИ

МРБ.МП 1   -2015

Настоящая методика распространяется на преобразователи промышленные П-216 (далее -преобразователи), предназначенные для преобразования ЭДС чувствительных элементов первичных преобразователей, применяемых для потенциометрических измерений, в электрический непрерывный выходной сигнал тока, а так же индикации результатов измерения на дисплее.

Межповерочный интервал преобразователей - 12 месяцев.

1. Операции и средства поверки

При проведении поверки должны быть выполнены следующие операции и применены средства поверки с характеристиками, указанными в таблице 1.

Таблица 1-

Наименование операции

Номер пункта методик и поверки

Наименование образцового средства измерений или вспомогательного средства поверки; номер документа регламентирующего технические требования к средству, метрологические характеристики

Обязательность проведения операции при

первичн ой

периоди ческой

1

2

3

4

5

Внешний осмотр

6.1

-

+

+

Опробование

6.2

-

-

+

Контроль основных погрешностей преобразователя:

6.3

- в режиме t

6.3.1

Магазин сопротивлений МСР-60М, предел измерения 104 Ом, класс точности 0,02

+

+

  • - в режиме mV

  • - в режиме pH (рХ).

  • 6.3.2

  • 6.3.3

Магазин сопротивлений МСР-60М, предел измерения 104 Ом, класс точности 0,02;

Компаратор напряжений Р3003 ТУ25-04.3771-79, диапазон измерения от 0 до 11,11 В, класс точности 0,01;

Имитатор электродной системы типа И-02 ТУ25-05.2141-76, R„ = 0, (500, 1000) МОм ± 25%,

R в = 0, (10, 20) кОм ± 1%;

Калиброванный резистор сопротивлением

20 Ом ± 0,1 %;

Цифровой вольтметр Щ300, пределы измерения    120 мВ, 400 мВ; 12 В, класс

точности 0,15

Контроль дополнительных погрешностей преобразователя по выходному сигналу, вызванных изменением сопротивления в цепи:

6.4

Компаратор напряжений Р3003 ТУ25-04.3771-79, диапазон измерения от 0 до 11,11 В, класс точности 0,0005;

Имитатор электродной системы типа И-02 ТУ25-05.2141-76, RH = 0, (500, 1000) МОм ± 25%,

RB = 0,(10, 20) кОм±1%;

Калиброванный резистор сопротивлением

20 Ом + 0,1 %;

Цифровой вольтметр Щ300, пределы измерения     120 мВ, 400 мВ; 12 В, класс

точности 0,15

+

+

- измерительного электрода

6.4.1

+

- вспомогательного электрода

6.4.2

+

+

-«земля-раствор»

6.4.3

+

+

Примечание - Допускается замена выше указанного оборудования аналогичным техническим характеристикам.

, наступающим по <•. л.

W

При получении отрицательного результата на любом из этапов, поверка прекраы оформляется извещение о непригодности, согласно раздела 7.

2. Требования безопасности

При проведении поверки должны соблюдаться требования безопасности, указанные в разделе “Указания мер безопасности” руководства по эксплуатации на данное исполнение и средств поверки.

3. Требования к квалификации поверителей

К проведению измерений при поверке и обработке результатов измерений допускаются лица, аттестованные в качестве поверителей в установленном порядке , а также изучившие эксплуатационную документацию преобразователя, действующие правила эксплуатации электроустановок и правила работы с химическими растворами.

4. Условия поверки

При проведении поверки должны соблюдаться следующие условия:

  • -  температура окружающего воздуха, °C

    20 ±5;

    от 30 до 80;

    от 86 до 106,7;

    23(Г£5 (или 36^’j);

    50 ± 0,5; отсутствуют;

  • -  относительная влажность воздуха, %

  • -  атмосферное давление, кПа

  • -  напряжение питания, В

  • -  частота питающего тока, Гц

  • -  вибрация,тряска и удары

5. Подготовка к поверке

  • 5.1. Перед проведением поверки необходимо выдержать преобразователь при температуре

(20 ± 5) °C и относительной влажности от 30 до 80 % в течение 24 ч.

  • 5.2. Подготовить поверяемый преобразователь к работе согласно указаниям руководства по эксплуатации на данное исполнение, выполнить градуировку.

  • 5.3. Подключить амперметр к клеммам проверяемого выходного сигнала.

Схемы электрических соединений для поверки преобразователей приведены в приложении А:

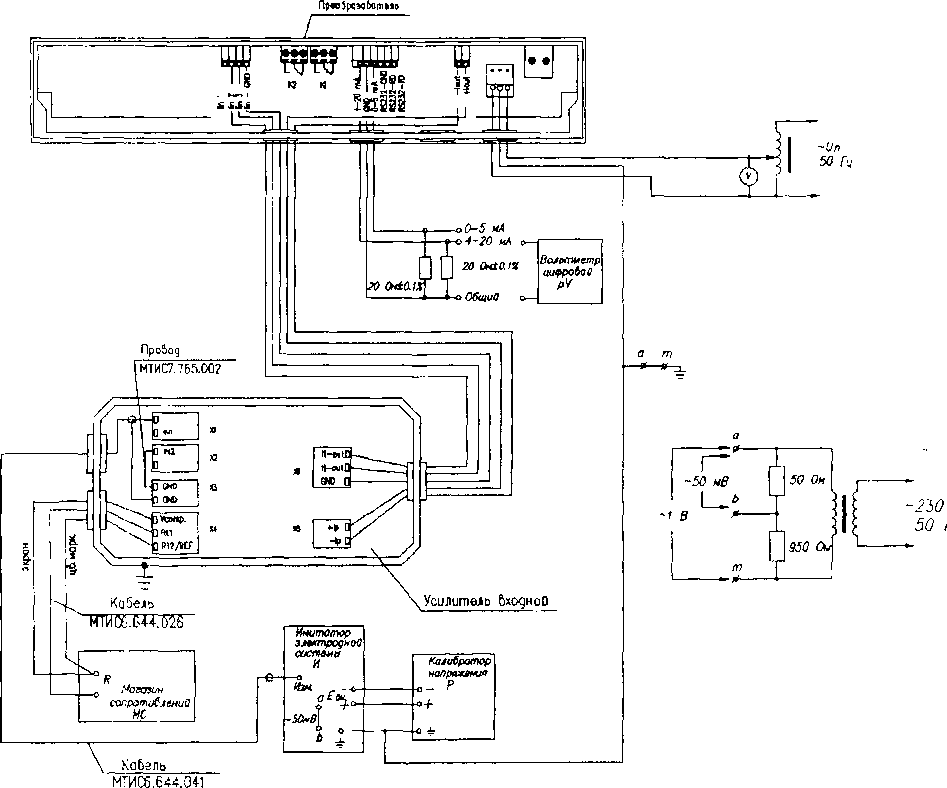

  • - для преобразователя П-216.3 - рисунок А. 1;

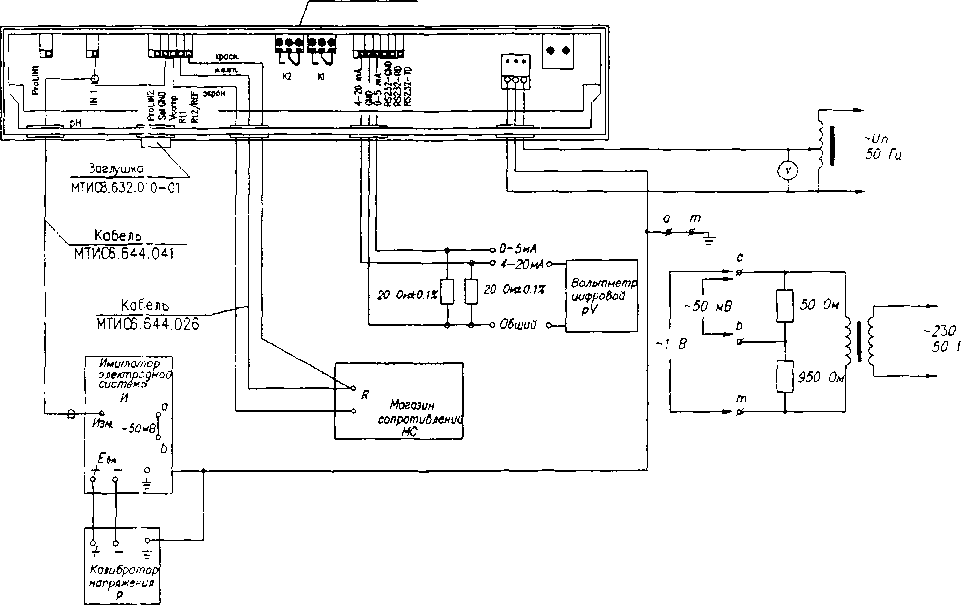

  • - для преобразователя П-216.4 - рисунок А.2;

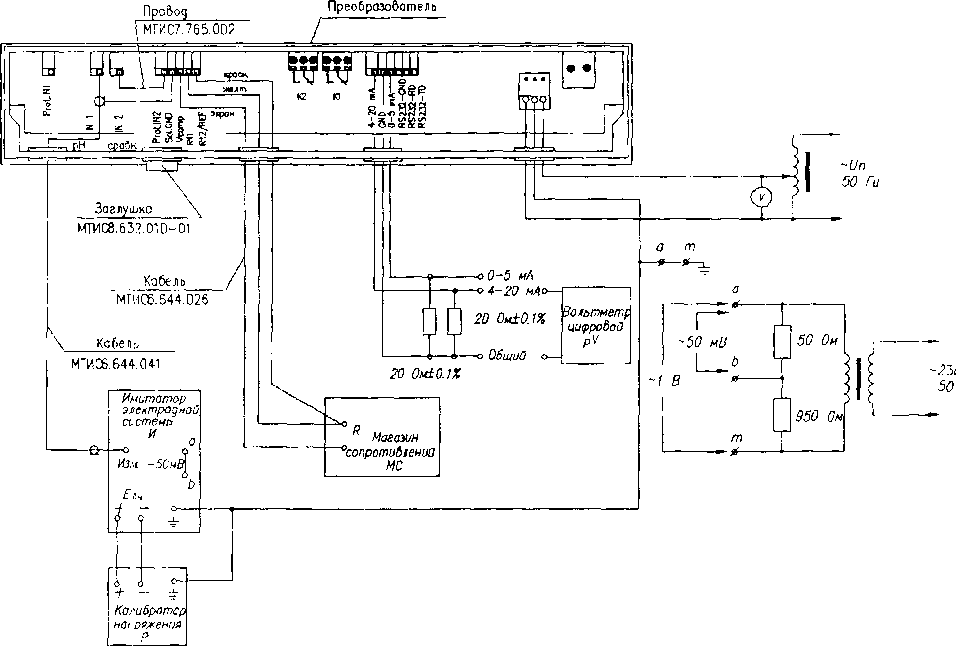

-для преобразователя П-216.5 - рисунок А.З;

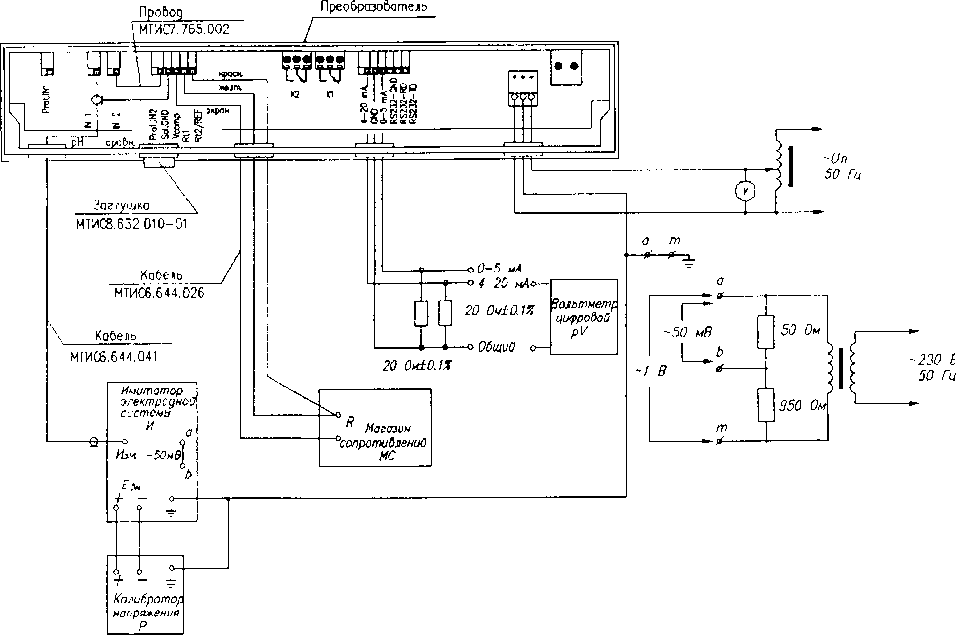

  • - для преобразователя П-216.6 - рисунок А.4;

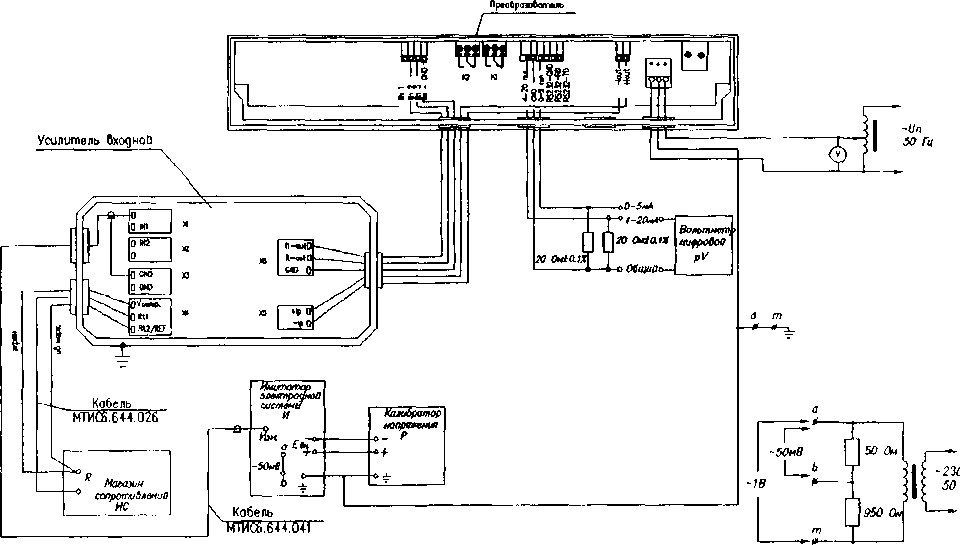

-для преобразователя П-216.7 - рисунок А.5;

Допускается значения выходных сигналов определять по падению напряжения, в мВ, на резисторе

20 Ом ± 0,1 % вольтметром с пределами измерения 100 мВ и 400 мВ класса точности 1,0.

  • 5.4. Таблицы номинальных значений ЭДС электродной системы и зависимость сопротивления датчика температуры от температуры, используемые при поверках, приведены соответственно в приложениях Б, В, Г, Д.

6. Проведение поверки

  • 6.1. Внешний осмотр.

При проведении внешнего осмотра должно быть установлено соответствие преобразователя следующим требованиям:

  • -  отсутствие механических и коррозионных повреждений, влияющих на работоспособность преобразователя;

  • -  четкое изображение надписей;

  • -  соответствие типа и серийного номера;

  • -  комплектность - в соответствии с формуляром на данное исполнение.

  • 6.2. Опробование

Опробование выполняется следующим образом:

на дисплей должна выводиться информация, включенному режиму измерения в

  • 1. включить питание преобразователя, соответствую щая

    единицах показателя активности изеД'

(концентрации) ионов или ЭДС электродных систем, а так же измеренное или введенное вручную значение температуры анализируемой среды;                            /   - X

  • 2. проверить работоспособность органов управления: нажатие кнопок дсутй^б Сопровождаться

соответствующим изменением режима работы преобразователя.         7 Ж

  • 6.3. Контроль основных погрешностей преобразователя.              ЖЛ ? * Л'

  • 6.3.1. Определение основной погрешности преобразователя П216 все^Ир4оянёний.по показаниям дисплея в режиме измерения температурь!.

Основную абсолютную погрешность преобразователя в режиме измерения температуры по показаниям дисплея контролировать в точках, равных минус 20; 20; 100; 150°С, следующим образом:

  • 1.  установить на магазине сопротивлений сопротивление, соответствующее проверяемой точке (приложение Б).

  • 2.  - отметить показания дисплея.

Основная абсолютная погрешность преобразователя рассчитывается по формуле

^ =_^ном-                                     (Ч)

где At - основная абсолютная погрешность, °C;

- показания дисплея, °C;

tH0M - значение температуры, соответствующее контрольной точке, °C.

Основная абсолютная погрешность преобразователя должна быть не более ± 0,5 °C.

  • 6.3.2. Основную абсолютную погрешность преобразователей в режиме mV по показаниям дисплея контролировать в точках N: минус 3000; минус 500; 0; 500; 2000; проверять следующим образом:

  • 1. Установить на калибраторе напряжение, которое соответствовало бы значению N минус единица младшего разряда на индикаторе преобразователя.

  • 2. Изменяя напряжение от калибратора с дискретностью 0,1 мВ, по направлению к точке N, установить показания на индикаторе равное N.

  • 3. Зафиксировать напряжение Uk подаваемое от калибратора.

  • 4. Продолжая изменять напряжение на калибраторе, установить значение N плюс единица на индикаторе преобразователя.

  • 5. Выполнить пункты 2 и 3.

  • 6. Из двух зафиксированных напряжений Uk выбрать значения с максимальной погрешностью.

Основную абсолютную погрешность в режиме mV рассчитать по формуле:

^mV ~^к ^ном'                                (2)

где AmV - основная абсолютная погрешность в режиме mV, мВ;

UK - отсчет напряжения по калибратору, мВ (из двух отсчетов U1 и U2 выбирают значение, дающее максимальную погрешность);

UH0M - номинальное значение напряжения, равное значению проверяемой точки N, мВ.

Основная абсолютная погрешность преобразователя должна быть не более ± 2 мВ.

При поверке преобразователей исполнений П-216.3 и П-216.4 необходимо повторить поверку, используя второй вход. Для этого необходимо в соответствии с рисунком А.1 и А.2, провод МТИС7.765.002 подключить на вход IN1, а кабель МТИС6.644.041 подключить на вход IN2. При этом следует учитывать, что индицироваться значения будут с противоположным знаком.

При поверке преобразователя исполнения П-216.7 необходимо повторить поверку, используя второй канал входного усилителя.

  • 6.3.3. Контроль основной погрешности преобразователя по показаниям дисплея и выходным сигналам в режиме измерения pH (рХ).

При проведении первичной поверки проверяются все выходные сигналы, при периодической поверке - выходной сигнал, используемый при эксплуатации (согласно раздела «Движение прибора при эксплуатации»).

Основная погрешность преобразователя проверяется в контрольных точках N: 6,5; 7,5, 8,0 pH (рХ) на диапазоне от 6 до 8,5 pH (рХ) следующим образом:

  • 1. Собрать схему согласно приложения А для соответствующего исполнения.

  • 2. В соответствии с руководством по эксплуатации установить активный выходной сигнал 0-5 для работы с pH (рХ);

  • 3. Установить диапазон min=6 pH (рХ) и тах=8,5 pH (рХ);

  • 4. В соответствии с руководством по эксплуатации на соответствующие исполнение настроить

преобразователь в режиме измерения pH (рХ) для работы с электродной сист(ёмьгу1меющей изопотенциальную точку в соответствии:

\> А

\ 'X

  • 5.  Для преобразователей П216 всех исполнений установить на магаэйу^'са6(1<чйвлёний

сопротивление 107,79 Ом;

  • 6. Подать от калибратора напряжение, соответствующее подаваемой точке N поддиапазона измерения:

  • 1) для преобразователя П-216.3, П-216.4 - приложение В;

  • 2) для преобразователя П-216.5, П-216.6 - приложение Г;

  • 3) для преобразователя П-216.7 - приложение Д;

  • 7. Зафиксировать показания цифрового вольтметра подключенного к выходным сигналам и дисплея преобразователя.

  • 8. В соответствии с руководством по эксплуатации установить активный выходной сигнал 4-20 для работы с pH (рХ);

  • 9. Выполнить пункт 7.

Основную абсолютную погрешность в режиме рХ (pH) рассчитать по формуле:

UK U ном St

(3)

где

Арх - основная абсолютная погрешность в режиме рХ (pH), рХ (pH);

Ц,- показания калибратора, соответствующее проверяемой точке диапазона, мВ;

иНОм - номинальное значение ЭДС электродной системы, соответствующее проверяемой точке диапазона (приведено в эксплуатационной документации), мВ;

St - численное значение крутизны характеристики электродной системы, равное 58,16 мВ/рХ (мВ/pH).

Показания дисплея должны соответствовать контрольной точке с абсолютной погрешностью не более + 0,02 pH (рХ);

Основную приведенную погрешность по выходным сигналам рассчитать по формуле:

(4)

где Увых - основная приведенная погрешность по выходному сигналу, %;

ицв - показания цифрового вольтметра для данной проверяемой точки, мВ;

и„ои - номинальное значение выходного сигнала, соответствующее проверяемой точке, мВ, приведено в таблице 2;

UN - нормирующее значение выходного сигнала, численно равное:

100 мВ - для выходного сигнала (0 - 5) мА;

320 мВ - для выходного сигнала (4 - 20) мА.

Примечание - Значения токовых выходных сигналов (0 - 5) мА и (4 - 20) мА при испытаниях определяются по падению напряжения (в мВ) на калиброванном резисторе 20 Ом.

Таблица 2.

Контрольная точка, pH (рХ)

Обозначение выхода, номинальные значения выходных сигналов

«(0 - 5) мА рХ», мВ

«(4 - 20) мА рХ», мВ

6,50

20

144

7,50

60

272

8,00

80

336

Основная приведенная погрешность преобразователя по выходным сигналам должна быть не более ± 1,0 %.

При поверке исполнения П-216.7 необходимо повторить поверку, используя второй канал входного усилителя.

  • 6.4. Контроль дополнительных погрешностей преобразователя по выходному сигналу, вызванных изменением сопротивления в цепи измерительного и вспомогательного электродов. /X

Дополнительные погрешности при первичной поверке контролировать по любому^?выходных сигналов, при периодической - по выходному сигналу, используемому при эксплуатац^;' >'\ УЧ

  • 6.4.1. Дополнительную погрешность преобразователя по выходному сигналу?4^Уванн\ф'У изменением сопротивления в цепи измерительного электрода, проверять в режиыффу на поддиапазоне выходного сигнала от 1900 до 2000 мВ следующим образом:                 Д</ 9 ]

  • 1. в соответствии с руководством по эксплуатации установить активный ^^бдаой^гфад-ддк работы с мВ;

  • 2. установить диапазон min=1900 мВ и тах=2000 мВ;

  • 3.  подать от калибратора напряжение 1990 мВ;

  • 4. после окончания переходного процесса и установившегося значения зафиксировать показания цифрового вольтметра при сопротивлении в цепи измерительного электрода, равном 0 МОм (Yo), затем 1000 МОм (Y-i);

  • 5. для преобразователей П-216.7(8) повторить поверку, поменяв местами кабель МТИС6.644.041 и перемычку МТИС7.765.002.

  • 6. для преобразователей П-216.3(4) повторить поверку, поменяв местами кабель МТИС6.644.041 и провод МТИС7.765.002, при этом напряжение от калибратора Р подавать с обратной полярностью.

Дополнительную погрешность от изменения сопротивления в цепи измерительного электрода на каждые 500 МОм рассчитать по формуле

и0-и>

■100%,

(5)

где 5ИЭМ - дополнительная погрешность по выходному сигналу, в долях основной погрешности; и0 - показания цифрового вольтметра при сопротивлении в цепи измерительного электрода, равном нулю, мВ;

U, - показания цифрового вольтметра при сопротивлении в цепи измерительного электрода, равном 1000 МОм, мВ;

UN - нормирующее значение выходного сигнала, численно равное:

100 мВ - для выходного сигнала (0 - 5) мА;

320 мВ - для выходного сигнала (4 - 20) мА.

Увых ' пРеДел основной приведенной погрешности преобразователя по выходному сигналу, равный 1,0%.

Дополнительная погрешность по выходному сигналу, вызванная отклонением сопротивления в цепи измерительного электрода от 0 до 1000 МОм на каждые 500 МОм, должна быть не более ± 0,5 долей основной погрешности.

  • 6.4.2. Дополнительную погрешность по выходному сигналу, вызванную отклонением сопротивления в цепи вспомогательного электрода от 0 до 20 кОм проверять в режиме mV на диапазоне входного сигнала от 1900 до 2000 мВ следующим образом:

  • 1.  подать от калибратора напряжение 1990 мВ;

  • 2. зафиксировать показания цифрового вольтметра при сопротивлении в цепи вспомогательного электрода, равном 0 кОм (Yo), затем 20 кОм (Y,).

Дополнительную погрешность от изменения сопротивления в цепи вспомогательного электрода на каждые 10 кОм рассчитать по формуле

8вс

и.-и у

•100%,

(6)

где 5ВСП - дополнительная погрешность по выходному сигналу, в долях основной погрешности;

и0 - показания цифрового вольтметра при сопротивлении в цепи вспомогательного электрода, равном нулю, мВ;

U, - показания цифрового вольтметра при сопротивлении в цепи вспомогательного электрода, равном 20 кОм, мВ;

UN - нормирующее значение выходного сигнала, численно равное:

100 мВ - для выходного сигнала(0 - 5) мА;

320 мВ - для выходного сигнала (4 - 20) мА.

Увых ’ пРеДел основной приведенной погрешности преобразователя по выходному сигналу,

равный 1,0%.

д

Дополнительная погрешность по выходному сигналу, вызванная отклонением сопротивления в цепи вспомогательного электрода от 0 до 20 кОм на каждые 10 кОм, должна быть не ^й^\1;.ц,25 долей основной погрешности.                                                       //г/

  • 6.4.3. Дополнительную погрешность по выходному сигналу, вызванную измеДирм наг)ря>^ния постоянного тока от минус 1,5 до 1,5 В в цепи «земля-раствор», проверять в ре^йёлтУяачД*1а^йне входного сигнала от 1900 до 2000 мВ следующим образом:                             U<IС Д

  • 1. установить сопротивление в цепи вспомогательного электрода 10 кОм;

  • 2.  подать от калибратора напряжение 1990 мВ;

  • 3. последовательно зафиксировать показания цифрового вольтметра сначала при отсутствии, а затем при наличии напряжения постоянного тока (± 1,5 В) в цепи «земля-раствор».

Дополнительную погрешность по выходному сигналу, вызванную влиянием напряжения постоянного тока ± 1,5 В в цепи «земля-раствор» (на 1000 Ом сопротивления вспомогательного электрода), определять по формуле

•100%,

(7)

где

<5е - дополнительная погрешность по выходному сигналу, в долях основной погрешности;

Ui - показания цифрового вольтметра при напряжениях в цепи «земля-раствор», равных 1,5 (минус 1,5 В), мВ;

1>0 - показания цифрового вольтметра при напряжении в цепи «земля-раствор», равном нулю, мВ;

Un - нормирующее значение выходного сигнала, численно равное: 100 мВ - для выходного сигнала(0 - 5) мА;

320 мВ - для выходного сигнала (4 - 20) мА.

вых ' пРеДел допускаемого значения основной приведенной погрешности преобразователя по выходному сигналу, равный 1,0%.

Дополнительную погрешность по выходному сигналу, вызванную изменением напряжения постоянного тока от минус 1,5 до 1,5 В в цепи «земля-раствор», должна быть не более ±0,1 долей основной погрешности на каждые 1000 Ом сопротивления вспомогательного электрода.

7. Оформление результатов поверки

  • 7.1. При выполнении проверок результаты измерений фиксируются в протоколе по форме приложения Е.

  • 7.2. Результаты поверки считаются положительными, если преобразователь удовлетворяет всем требованиям настоящей методики поверки. В этом случае заполняется свидетельство о поверке установленной формы.

  • 7.3. Результаты поверки считаются отрицательными, если при проведении поверки установлено несоответствие поверяемого преобразователя хотя бы одному из требований настоящей методики поверки. В этом случае заполняется извещение о непригодности установленной формы с указанием причин непригодности.

При этом запрещается выпуск преобразователя в обращение и его применение. Свидетельство аннулируется.

Приложение А

(обязательное)

Рисунок А.1. - Схема электрических соединений для градуировки и поверки преобразователя П-216.3 (П-216.3-36В)

Рисунок А.2. - Схема электрических соединений для градуировки и поверки преобразователя

П-216.4 (П-216.4-36В)

ПреоБр<вс>Ьатвл&

Рисунок А.З, - Схема электрических соединений для градуировки и поверки преобразователя П-216.5 (П-216.5-36В)

Рисунок А.4. - Схема электрических соединений для градуировки и поверки преобразователя П-216.6 (П-216.6-36В)

Рисунок А.5. - Схема для градуировки преобразователя П-216.7 (П-216.7-36В)

Приложение Б

(обязательное)

Основные технические данные датчика температуры

Преобразователь рассчитан на подключение платинового термосопротивления 100П (Pt 100) по ГОСТ 6651-94.

Зависимость сопротивления датчика температуры от измеряемой температуры определяется интерполяционными уравнениями по ГОСТ 6651-94 для платинового термосопротивления с W-foo = 1,3850.

Номинальные значения сопротивления датчика температуры при различных температурах приведены в таблице Б. 1.

Таблица Б.1.

Температура, °C

минус

20

0

10

20

30

35

40

50

60

80

100

150

Сопротивлени е датчика температуры, Ом

92,16

100,0

103,9

107,79

111,67

113,61

115,54

119,4

123,24

130,9

138,51

157,33

Приложение В

(справочное)

Градуировочная характеристика преобразователя П-216.3, П-216.4

  • 1 Градуировочная характеристика преобразователя для электродной системы с нормированными координатами изопотенциальной точки соответствует уравнению

Е = ЕИ-(54,196 + 0,19844)(рН-рНи)           (В.1)

где Е - ЭДС электродной системы, мВ;

Ей - координата изопотенциальной точки, мВ;

t - температура раствора, °C;

pH - показатель активности ионов в растворе, pH; рНи - координата изопотенциальной точки, pH.

  • 2 Значения ЭДС, мВ, электродной системы с координатами изопотенциальной точки Ей = -25 мВ, рНи = 7,0 (например, для электродов ЭСЛ-43-07, ЭС-10603/7), в зависимости от измеряемой величины pH при различных температурах приведены в таблице В.1.

Таблица В.1

Значение pH

Температура раствора, °C

-20,0

0,0

20,0

40,0

60,0

80,0

100,0

150,0

-20,00

1331,16

1438,29

1545,43

1652,56

1759,70

1866,84

1973,97

2241,81

-19,00

1280,93

1384,10

1487,26

1590,43

1693,60

1796,77

1899,94

2157,86

-1,00

376,82

408,57

440,31

472,06

503,80

535,54

567,29

646,65

0,00

326,60

354,37

382,15

409,92

437,70

465,48

493,25

562,69

1,00

276,37

300,18

323,98

347,79

371,60

395,41

419,22

478,74

2,00

226,14

245,98

265,82

285,66

305,50

325,34

345,18

394,78

3,00

175,91

191,78

207,66

223,53

239,40

255,27

271,14

310,82

4,00

125,68

137,59

149,49

161,40

173,30

185,20

197,11

226,87

5,00

75,46

83,39

91,33

99,26

107,20

115,14

123,07

142,91

6,00

25,23

29,20

33,16

37,13

41,10

45,07

49,04

58,96

6,25

12,67

15,65

18,62

21,60

24,58

27,55

30,53

37,97

6,50

0,11

2,10

4,08

6,07

8,05

10,03

12,02

16,98

6,75

-12,44

-11,45

-10,46

-9,47

-8,48

-7,48

-6,49

-4,01

7,00

-25,00

-25,00

-25,00

-25,00

-25,00

-25,00

-25,00

-25,00

7,25

-37,56

-38,55

-39,54

-40,53

-41,53

-42,52

-43,51

-45,99

7,50

-50,11

-52,10

-54,08

-56,07

-58,05

-60,03

-62,02

-66,98

7,75

-62,67

-65,65

-68,62

-71,60

-74,58

-77,55

-80,53

-87,97

8,00

-75,23

-79,20

-83,16

-87,13

-91,10

-95,07

-99,04

-108,96

8,25

-87,79

-92,75

-97,71

-102,67

-107,63

-112,59

-117,55

-129,95

8,50

-100,34

-106,29

-112,25

-118,20

-124,15

-130,10

-136,05

-150,93

8,75

-112,90

-119,84

-126,79

-133,73

-140,68

-147,62

-154,56

-171,92

9,00

-125,46

-133,39

-141,33

-149,26

-157,20

-165,14

-173,07

-192,91

10,00

-175,68

-187,59

-199,49

-211,40

-223,30

-235,20

-247,11

-276,87

11,00

-225,91

-241,78

-257,66

-273,53

-289,40

-305,27

-321,14

-360,82

12,00

-276,14

-295,98

-315,82

-335,66

-355,50

-375,34

-395,18

-444,78

13,00

-326,37

-350,18

-373,98

-397,79

-421,60

-445,41

-469,22

-528,74

14,00

-376,60

-404,37

-432,15

-459,92

-487,70

-515,48

-543,25

-612,69

14,50

-401,71

-431,47

-461,23

-490,99

-520,75

-550,51

-580,27

-654,67

19,00

-627,74

-675,35

-722,97

-770,58

-818,20

-865,82

-913,43

-1032,47

20,00

-677,96

-729,55

-781,13

-832,72

-884,30

-935,88

-987,47

-1116,43

  • 3 Значения ЭДС, мВ, электродной системы с координатами изопотенциальной точки Ей = -1976 мВ, рНи = 2,2 (например, для электрода ЭСТ-0601), в зависимости от измеряемой величины pH при различных температурах приведены в таблице В.2.

Таблица В.2.

Значение PH

Температура раствора, °C

-20,0

0,0

20,0

40,0

60,0

80,0

100,0

150,0

-20,00

-860,94

-772,85

-684,76

-596,67

-508,58

-420,49

-332,40

-112,18

-19,00

-911,17

-827,04

-742,92

-658,80

-574,68

-490,56

-406,44

-196,13

-1,00

-1815,27

-1802,57

-1789,88

-1777,18

-1764,48

-1751,78

-1739,08

-1707,34

0,00

-1865,50

-1856,77

-1848,04

-1839,31

-1830,58

-1821,85

-1813,12

-1791,30

1,00

-1915,73

-1910,96

-1906,20

-1901,44

-1896,68

-1891,92

-1887,16

-1875,25

2,00

-1965,95

-1965,16

-1964,37

-1963,57

-1962,78

-1961,99

-1961,19

-1959,21

3,00

-2016,18

-2019,36

-2022,53

-2025,71

-2028,88

-2032,05

-2035,23

-2043,16

4,00

-2066,41

-2073,55

-2080,70

-2087,84

-2094,98

-2102,12

-2109,26

-2127,12

5,00

-2116,64

-2127,75

-2138,86

-2149,97

-2161,08

-2172,19

-2183,30

-2211,08

6,00

-2166,87

-2181,94

-2197,02

-2212,10

-2227,18

-2242,26

-2257,34

-2295,03

6,25

-2179,42

-2195,49

-2211,56

-2227,63

-2243,71

-2259,78

-2275,85

-2316,02

6,50

-2191,98

-2209,04

-2226,11

-2243,17

-2260,23

-2277,29

-2294,35

-2337,01

6,75

-2204,54

-2222,59

-2240,65

-2258,70

-2276,76

-2294,81

-2312,86

-2358,00

7,00

-2217,09

-2236,14

-2255,19

-2274,23

-2293,28

-2312,33

-2331,37

-2378,99

7,25

-2229,65

-2249,69

-2269,73

-2289,77

-2309,81

-2329,84

-2349,88

-2399,98

7,50

-2242,21

-2263,24

-2284,27

-2305,30

-2326,33

-2347,36

-2368,39

-2420,97

7,75

-2254,77

-2276,79

-2298,81

-2320,83

-2342,86

-2364,88

-2386,90

-2441,96

8,00

-2267,32

-2290,34

-2313,35

-2336,37

-2359,38

-2382,39

-2405,41

-2462,94

8,25

-2279,88

-2303,89

-2327,89

-2351,90

-2375,91

-2399,91

-2423,92

-2483,93

8,50

-2292,44

-2317,43

-2342,43

-2367,43

-2392,43

-2417,43

-2442,43

-2504,92

8,75

-2304,99

-2330,98

-2356,97

-2382,96

-2408,96

-2434,95

-2460,94

-2525,91

9,00

-2317,55

-2344,53

-2371,52

-2398,50

-2425,48

-2452,46

-2479,44

-2546,90

10,00

-2367,78

-2398,73

-2429,68

-2460,63

-2491,58

-2522,53

-2553,48

-2630,86

11,00

-2418,01

-2452,92

-2487,84

-2522,76

-2557,68

-2592,60

-2627,52

-2714,81

12,00

-2468,23

-2507,12

-2546,01

-2584,89

-2623,78

-2662,67

-2701,55

-2798,77

13,00

-2518,46

-2561,32

-2604,17

-2647,03

-2689,88

-2732,73

-2775,59

-2882,72

14,00

-2568,69

-2615,51

-2662,34

-2709,16

-2755,98

-2802,80

-2849,62

-2966,68

14,50

-2593,80

-2642,61

-2691,42

-2740,22

-2789,03

-2837,84

-2886,64

-

19,00

-2819,83

-2886,49

-2953,16

-

-

-

-

-

20,00

-2870,06

-2940,69

-

-

-

-

-

-

Г ' . • >

- ■ Z 'У

Приложение Г

(справочное)

Градуировочные характеристики преобразователя П-216.5, П-216.6

1. Градуировочная таблица ЭДС электродной системы для измерения активности одновалентных анионов (рХ).

Электродная система с ненормируемой системой координат, характеризуемая уравнением:

E = E0+Sl-(pX-pXH),

(Г.1)

где Е - ЭДС электродной системы; Ео = 434 мВ;

St = 58,16 мВ/рХ; рХ„ = 4,00 рХ.

Значения ЭДС электродной системы, мВ, в зависимости от измеряемой величины рХ приведены в таблице Г. 1.

Таблица Г.1

рХ

Е, мВ

РХ

Е, мВ

РХ

Е, мВ

РХ

Е, мВ

-20,00

-961,84

5,00

492,16

7,75

652,10

12,00

899,28

-19,00

-903,68

6,00

550,32

8,00

666,64

13,00

957,44

-1,00

143,20

6,25

564,86

8,25

681,18

14,00

1015,60

0,00

201,36

6,50

579,40

8,50

695,72

14,50

1044,68

1,00

259,52

6,75

593,94

8,75

710,26

19,00

1306,40

2,00

317,68

7,00

608,48

9,00

724,80

20,00

1364,56

3,00

375,84

7,25

623,02

10,00

782,96

-

-

4,00

434,00

7,50

637,56

11,00

841,12

-

-

2. Градуировочная таблица ЭДС электродной системы для измерения активности двухвалентных катионов (рХ).

Электродная система с ненормируемой системой координат, характеризуемая уравнением:

E = E0+S,-(рХ-рХи),                        (Г.2)

где Е - ЭДС электродной системы;

Eq = 290,9 мВ;

St = - 29,08 мВ/рХ; рХн = 4,00 рХ.

Значения ЭДС электродной системы, мВ, в зависимости от измеряемой величины рХ приведены в таблице Г.2.

Таблица Г.2

рХ

Е, мВ

РХ

Е, мВ

РХ

Е, мВ

РХ

Е, мВ

-20,00

988,82

5,00

261,82

7,75

181,85

12,00

58,26

-19,00

959,74

6,00

232,74

8,00

174,58

13,00

29,18

-1,00

436,30

6,25

225,47

8,25

167,31

14,00

0,10

0,00

407,22

6,50

218,20

8,50

160,04

14,50

-14,44

1,00

378,14

6,75

210,93

8,75

152,77

19,00

-145,30

2,00

349,06

7,00

203,66

9,00

145,50

20,00

-174,38

3,00

319,98

7,25

196,39

10,00

116,42

-

-

4,00

290,90

7,50

189,12

11,00

87,34

-

-

Приложение Д

(справочное)

Градуировочные характеристики преобразователя П-216.7.

Градуировочные характеристики, приведенные ниже, содержат теоретические значения ЭДС электродных систем и предназначены для проведения градуировки.

1. Теоретическая градуировочная характеристика преобразователя в режиме измерения активности (концентрации) ионов натрия (pNa, cNa) соответствует уравнению:

Е = -40 + (54,196 + 0,1984 • t) ■ (pNa - 3),          (Д. 1) где Е - значение ЭДС электродной системы, мВ; t - значение температуры, °C;

pNa - значение активности ионов натрия, pNa.

1.1 Теоретическая градуировочная характеристика преобразователя в диапазоне 7,36-4,36 pNa (1 - 1000 мкг/л) приведена в таблице Д.1.

Таблица Д.1

cNa, мкг/л

pNa

Значения ЭДС (Е), мВ при температурах t, °C

-20

10

20

30

35

40

50

100

150

19,00

-843,66

-938,90

-970,64

-1002,38

-1018,26

-1034,13

-1065,87

-1224,59

■1383,3-

0,023

9,00

-341,37

-377,09

-388,98

-400,89

-406,85

-412,80

-424,70

-484,22

■543,74

0,0727

8,5

-316,26

-349,00

-359,90

-370,82

-376,28

-381,73

-392,64

-447,20

■501,76

0,1292

8,25

-303,70

-334,95

-345,37

-355,78

-360,99

-366,20

-376,61

-428,69

-480,77

0,23

8,00

-291,15

-320,91

-330,82

-340,75

-345,71

-350,67

-360,59

-410,19

■459,79

0,727

7,50

-266,03

-292,82

-301,74

-310,67

-315,14

-319,60

-328,53

-373,17

■417,81

1,0

7,36

-259,08

-285,03

-293,68

-302,34

-306,66

-310,99

-319,64

-362,91

-406,18

2,0

7,06

-243,95

-268,12

-276,18

-284,23

-288,26

-292,29

-300,34

-340,63

■380,91

2,3

7,00

-240,92

-264,72

-272,66

-280,60

-284,56

-288,53

-296,47

-336,15

-375,83

2,5

6,96

-239,09

-262,67

-270,54

-278,40

-282,33

-286,27

-294,13

-333,46

•372,77

3,0

6,88

-235,11

-258,23

-265,93

-273,64

-277,49

-281,35

-289,05

-327,59

■366,12

4,0

6,76

-228,84

-251,21

-258,67

-266,12

-269,85

-273,58

-281,04

-318,34

-355,63

5,0

6,66

-223,97

-245,76

-253,03

-260,30

-263,93

-267,56

-274,83

-311,164

347,50

6,0

6,58

-219,99

-241,31

-248,42

-255,53

-259,09

-262,64

-269,75

-305,30

-340,85

7,0

6,52

-216,63

-237,55

-244,53

-251,51

-254,99

-258,48

-265,46

-300,35

■335,23

8,0

6,46

-213,71

-234,30

-241,16

-248,02

-251,45

-254,88

-261,74

-296,05

•330,36

9,0

6,41

-211,14

-231,42

-238,18

-244,94

-248,32

-251,70

-258,46

-292,27

■326,07

10,0

6,36

-208,85

-228,85

-235,52

-242,19

-245,52

-248,86

-255,53

-288,88

-322,22

20,0

6,06

-193,73

-211,94

-218,01

-224,08

-227,12

-230,16

-236,23

-266,59

•296,95

23,0

6,00

-190,69

-208,54

-214,49

-220,45

-223,42

-226,40

-232,35

-262,11

■291,87

30,0

5,88

-184,88

-202,05

-207,77

-213,49

-216,35

-219,21

-224,94

-253,55

■282,17

40,0

5,76

-178,61

-195,03

-200,50

-205,98

-208,71

-211,45

-216,93

-244,30

•271,68

50,0

5,66

-173,74

-189,58

-194,87

-200,15

-202,79

-205,43

-210,71

-237,13

-263,54

60,0

5,58

-169,76

-185,13

-190,26

-195,39

-197,95

-200,51

-205,64

-231,27

•256,89

80,0

5,46

-163,49

-178,12

-182,99

-187,87

-190,31

-192,75

-197,63

-222,02

■246,40

90,0

5,41

-160,92

-175,24

-180,02

-184,79

-187,18

-189,57

-194,35

-218,23

■242,11

100,0

5,36

-158,62

-172,67

-177,36

-182,04

-184,38

-186,73

-191,41

-214,84

-238,27

200,0

5,06

-143,50

-155,76

-159,85

-163,94

-165,98

-168,02

-172,11

-192,55

■212,99

250,0

4,96

-138,63

-150,31

-154,21

-158,11

-160,05

-162,00

-165,90

-185,38

-204,86

300,0

4,88

-134,65

-145,87

-149,61

-153,34

-155,21

-157,08

-160,82

-179,52

-198,21

400,0

4,76

-128,38

-138,85

-142,34

-145,83

-147,57

-149,32

-152,81

-170,27

-187,72

500,0

4,66

-123,51

-133,40

-136,70

-140,00

-141,65

-143,30

-146,60

-163,09

-179,58

600,0

4,58

-119,53

-128,95

-132,10

-135,24

-136,81

-138,38

-141,52

-157/23

-172,94

700,0

4,52

-116,17

-125,19

-128,20

-131,21

-132,71

-134,22

-137,23

-1^,27.

-167,31

800,0

4,46

-113,26

-121,94

-124,83

-127,72

-129,17

-130,62

-133,51

-147,98

-.162,45

900,0

4,41

-110,69

-119,06

-121,85

-124,65

-126,04

-127,44

-130,23

•158,15

1000,0

4,36

-108,39

-116,49

-119,19

-121,89

-123,24

-124,59

-127,30

М40.80'

Шз1

2300,0

4,00

-90,23

-96,18

-98,16

-100,15

-101,14

-102,13

-104,1^

-12^6

1.2 Теоретическая градуировочная характеристика преобразователя в ди^НаЙоне 4,36 4 2).36^Na

/7 ------------- ' ; ; ;          '1' \Ъ.

(1-100 мг/л) приведена в таблице Д.2.

Таблица Д.2

cNa, мг/л

pNa

Значения ЭДС (Е), мВ при температурах t, °C:

-20

10

20

30

35

40

50

100

150

1,0

4,36

-108,39

-116,49

-119,19

-121,89

-123,24

-124,59

-127,30

-140,81

-154,31

2,0

4,06

-93,27

-99,58

-101,68

-103,79

-104,84

-105,89

-108,00

-118,52

-129,04

3,0

3,88

-84,42

-89,69

-91,44

-93,20

-94,07

-94,95

-96,71

-105,48

-114,25

4,0

3,76

-78,15

-82,67

-84,17

-85,68

-86,43

-87,19

-88,69

-96,23

-103,76

5,0

3,66

-73,28

-77,22

-78,54

-79,85

-80,51

-81,17

-82,48

-89,05

-95,63

6,0

3,58

-69,30

-72,77

-73,93

-75,09

-75,67

-76,25

-77,40

-83,19

-88,98

7,0

3,52

-65,94

-69,01

-70,04

-71,06

-71,57

-72,09

-73,11

-78,23

-83,36

8,0

3,46

-63,03

-65,76

-66,67

-67,57

-68,03

-68,48

-69,39

-73,94

-78,49

9,0

3,41

-60,46

-62,88

-63,69

-64,50

-64,90

-65,31

-66,11

-70,15

-74,19

10,0

3,36

-58,16

-60,31

-61,03

-61,75

-62,10

-62,46

-63,18

-66,77

-70,35

20,0

3,06

-43,04

-43,40

-43,52

-43,64

-43,70

-43,76

-43,88

-44,48

-45,08

30,0

2,88

-34,19

-33,51

-33,28

-33,05

-32,93

-32,82

-32,59

-31,44

-30,29

40,0

2,76

-27,92

-26,49

-26,01

-25,53

-25,29

-25,06

-24,58

-22,19

-19,81

50,0

2,66

-23,05

-21,04

-20,37

-19,70

-19,37

-19,03

-18,37

-15,02

-11,67

60,0

2,58

-19,07

-16,59

-15,77

-14,94

-14,53

-14,11

-13,29

-9,15

-5,02

70,0

2,52

-15,71

-12,83

-11,87

-10,91

-10,43

-9,96

-9,00

-4,20

0,60

80,0

2,46

-12,80

-9,58

-8,50

-7,43

-6,89

-6,35

-5,28

0,10

5,47

90,0

2,41

-10,23

-6,70

-5,53

435

-3,76

-3,17

-2,00

3,88

9,76

100,0

2,36

-7,93

-4,13

-2,86

-1,60

-0,96

-0,33

0,94

7,27

13,61

-1,00

160,92

184,72

192,66

200,60

204,60

208,53

216,47

256,15

295,83

2. Теоретическая градуировочная характеристика в режиме индикации активности ионов водорода (pH):

Е = -25 + (54,196 + 0,1984 • /) • {pH - 7),           (Д.2)

где Е - значение ЭДС электродной системы, мВ;

t - значение температуры, °C;

pH - значение активности ионов водорода, pH.

Градуировочная характеристика преобразователя приведена в таблице Д.З.

Таблица Д.3

pH

Температура, °C

-20

10

20

30

35

40

50

100

150

6,00

25,23

31,18

33,16

35,15

36,14

37,13

39,12

49,04

58,96

7,00

-25,00

-25,00

-25,00

-25,00

-25,00

-25,00

-25,00

-25,00

-25,00

8,00

-75,23

-81,18

-83,16

-85,15

-86,14

-87,13

-89,12

-99,04

-108,96

9,00

-125,46

-137,36

-141,33

-145,30

-147,28

-149,26

-153,23

-173,07

-192,91

10,00

-175,68

-193,54

-199,49

-205,44

-208,42

-211,40

-217,35

-247,11

-276,87

11,00

-225,91

-249,72

-257,66

-265.59

-269,56

-273,53

-281,46

-321,14

-360,82

12,00

-276,14

-305,90

-315,82

-325,74

-330,70

-335,66

-345,58

-395,18

-444,78

Приложение Е

(рекомендуемое)

Форма протокола поверки

Лист_________

Листов_______

Протокол №______________от «____»______________20__г.

поверки промышленного преобразователя П-216.__

заводские номера:       преобразователя___________________

усилителя входного_________________

изготовленного «____»_____________________20__г.

Средства измерения, применяемые при поверке:

Таблица Е.1

Наименование метрологических характеристик

Значение по ТИПА

Фактическое

Соответствие параметру

Результаты поверки___________________________________________________________________

Поверку проводили

Лист регистрации изменений

Изм

Номера листов (страниц)

Всего листов в докумен те

№ документ а

Входящий № сопроводител ьного документа и дата

Подпись

Дата

измене иных

замен енных

новых

аннули рованн ых

5/ \.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
