УТВЕРЖДАЮ

Заместитель директора

ФГУП «ВНИИОФИ» /р.А. Родин «К » января 2018 г.

Государственная система обеспечения единства измерений

Группа излучателей на основе ламп СИС КВФШ.418233.004 и излучатель на основе лампы СИС КВФШ.418233.012

Методика поверки

МП 003.М4-18

Москва

2018 г

1 Введение

Настоящая методика распространяется на группу излучателей на основе ламп СИС КВФШ.418233.004 и излучатель на основе лампы СИС КВФШ.418233.012 (далее -излучатели), предназначенные для получения видимого оптического излучения, используемого при измерениях спектральной плотности силы излучения (далее - СПСИ) и спектральной плотности энергетической освещенности (далее - СПЭО), и устанавливает операции при проведении их первичной и периодической поверок.

Интервал между поверками -1 год.

2 Операции поверки

2.1 При проведении первичной и периодической поверок выполняются операции, указанные в таблице 1.

Таблица 1

№ п/п

Наименование операции

Номер пункта НД по поверке

Обязательность выполнения операции

При первичной поверке

При периодической поверке

1

Внешний осмотр

8.1

Да

Да

2

Опробование

8.2

Да

Да

3

Определение диапазона измерений СПСИ и СПЭО

8.3

Да

Да

4

Расчет суммарного среднего квадратического отклонения результата сличения с государственным первичным эталоном по СПСИ и СПЭО*

8.4

Да

Да

5

Расчет относительной погрешности измерений СПСИ и СПЭО**

8.5

Да

Да

* - проводится при поверке группы излучателей на основе ламп СИС в ранге вторичного эталона

** - проводится при поверке излучателя на основе лампы СИС в ранге рабочего эталона 1-го разряда

  • 2.2 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается.

  • 2.3 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

3 Средства поверки
  • 3.1 При проведении первичной и периодических поверок применяются средства поверки, указанные в таблице 2.

Таблица 2

Номер пункта методики

Наименование и тип основного или вспомогательного средства поверки; обозначение НД, регламентирующего метрологические и основные технические характеристики средства поверки

Основные технические и (или) метрологические характеристики

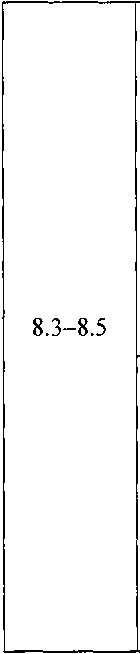

8.3-8.5

1 Государственный первичный эталон по ГОСТ 8.195-2013 (ГЭТ)

Диапазон измерений СПСИ в диапазоне длин волн от 0,2 до 25,0 мкм составляет от 1 • 103 до 1 • 108 Вт/(срм);

Диапазон измерений СПЭО в диапазоне длин волн от ,2 до 25,0 мкм составляет от 1 103 до 1108 Вт/м3.

Среднее квадратическое отклонение (СКО): от 0,15 до 2,5 % в зависимости от длины волны;

Неисключенная         систематическая

погрешность (НСП): от 0,35 до 2,5 % в зависимости от длины волны.

2 Вторичный эталон по ГОСТ

8.195-2013 (ВЭТ)

Диапазон измерений СПСИ в диапазоне длин волн от 0,35 до 2,5 мкм составляет от Г103 до 4-107 Вт/(ср м);

Диапазон измерений СПЭО в диапазоне длин волн от 0,35 до 2,5 мкм составляет от 1103до 1 108 Вт/м3.

Суммарное СКО результата сличения с государственным первичным эталоном по СПСИ и СПЭО составляет от 0,5 до 1,2 % в зависимости от длины волны.

  • 3.2 Средства поверки, указанные в таблице 2, должны быть поверены и аттестованы в установленном порядке.

4 Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие настоящую методику и Руководство по эксплуатации излучателей и средств поверки, имеющие квалификационную группу не ниже III в соответствии с правилами по охране труда при эксплуатации электроустановок, указанными в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н, ученый хранитель, либо лица допущенные к работе на ГЭТ.

5 Требования безопасности и охраны окружающей среды
  • 5.1  При проведении поверки следует соблюдать требования, установленные ГОСТ Р 12.1.031-2010, ГОСТ 12.1.040-83, правилами по охране труда при эксплуатации электроустановок, указанными в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н. Оборудование, применяемое при поверке, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям испытаний для легких физических работ.

  • 5.2 При выполнении поверки должны соблюдаться требования Руководства по эксплуатации излучателей.

  • 5.3 Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

  • 5.4 Излучатели не оказывают опасных воздействий на окружающую среду и не требуют специальных мер по защите окружающей среды.

6 Условия поверки
  • 6.1 При проведении поверки должны быть соблюдены следующие условия:

    • - температура окружающей среды, °C

    • - относительная влажность воздуха, %, не более

    • - атмосферное давление, мм рт.ст.

    • - напряжение питающей сети переменного тока, В

    • - частота питающей сети переменного тока, Гц

    от +15 до +25;

    80;

    от 720 до 760; от 198 до 242; от 49 до 51.

  • 6.2 Помещение, в котором проводится поверка, должно быть чистым и сухим. В помещении не должно быть кислотных, щелочных и других газов, способных вызвать значительную коррозию металлов, а также газообразных органических растворителей (например, бензина и разбавителя), способных вызвать коррозию краски.

  • 6.3 В помещении не допускаются посторонние источники оптического излучения,

мощные постоянные и переменные электрические и магнитные поля.

7 Подготовка к поверке
  • 7.1  Перед началом работы с излучателями необходимо внимательно изучить Руководство по эксплуатации, а также ознакомиться с правилами подключения излучателей.

  • 7.2 Проверить наличие средств поверки по таблице 2, укомплектованность их документацией и необходимыми элементами соединений.

  • 7.3 При подготовке излучателей к работе необходимо проверить чистоту колбы излучателя. Если на колбе излучателя имеются загрязнения, то их следует удалить с помощью чистой мягкой ткани.

  • 8 Проведение поверки

8.1 Внешний осмотр
  • 8.1.1 При внешнем осмотре должно быть установлено соответствие комплектности излучателей Руководству по эксплуатации. Стекло колбы излучателей должно быть бесцветным и чистым (внутри и снаружи), должны отсутствовать царапины, трещины, пятна распыления тела накала. На колбе не должно быть свилей, пузырей и прочих неоднородностей, видимых невооруженным глазом. Цоколь должен быть прочно скреплен с колбой, на нем не должно бьггь повреждений (например, следов коррозии).

  • 8.1.2 Излучатели считаются прошедшими операцию поверки, если на колбе и цоколе отсутствуют повреждения и цоколь прочно скреплен с колбой, а комплектность соответствует комплектности, приведенной в таблице 3.

Таблица 3

Наименование

Обозначение

Количество

Группа излучателей на основе ламп СИС и излучатель на основе лампы СИС

КВФШ.418233.004

КВФШ.418233.012

1 шт.

1 шт.

Комплект ЗИП группы излучателей на основе ламп СИС и комплект ЗИП излучателя на основе лампы СИС

1 комплект

1 комплект

Коробка упаковочная индивидуальная для каждого излучателя группы излучателей на основе ламп СИС и коробка упаковочная индивидуальная для излучателя на основе лампы СИС

3 шт.

1 шт.

Руководство по эксплуатации

КВФШ.418233.004РЭ

КВФШ.418233.012РЭ

1 экз.

1 экз.

Методика поверки

МП 003.М4-2018

1 экз.

8.2 Опробование
  • 8.2.1 Установить излучатель на основе лампы СИС в оптический стенд ТЭТ (ВЭТ).

  • 8.2.2 Включить излучатель на основе лампы СИС, установив на блоке питания последовательно ток 3,17 А и 6,2 А.

  • 8.2.3 Излучатели признаются прошедшими операцию поверки, если включение всех излучателей прошло успешно (лампы зажглись).

8.3 Определение диапазона измерений СПСИ и СПЭО
  • 8.3.1 Определение диапазона измерений СПСИ и СПЭО группы излучателей на основе ламп СИС проводят на ГЭТ методом сличения с излучателем из состава ГЭТ (лампой накаливания светоизмерительной), работающим в тех же спектральных диапазонах, с помощью спектрального компаратора из состава ГЭТ.

  • 8.3.1.1 Установить эталонный из состава ГЭТ и первый излучатель из состава группы излучателей на основе ламп СИС на оптический стенд ГЭТ и провести юстировку с помощью лазера, совместив геометрический центр тела накала по нормали к оптической оси.

  • 8.3.1.2 На монохроматоре, входящем в состав спектрального компаратора из состава ГЭТ, установить длину волны 0,35 мкм.

  • 8.3.1.3 Установить на блоке питания поверяемой лампы ток 3,17 А.

  • 8.3.1.4 Поочередно снять показания сигналов приемника излучения спектрального компаратора из состава ГЭТ: ioiQC), В, - при освещении его излучателем из состава ГЭТ и z’,(X), В, - при освещении его поверяемым излучателем.

  • 8.3.1.5 Установить заслонку и измерить на той же длине волны темновые сигналы приемника излучения спектрального компаратора из состава ГЭТ: z’toA), В, - при освещении его излучателем из состава ГЭТ, z't,(X), В, - при освещении его поверяемым излучателем.

  • 8.3.1.6 Рассчитать отношение 7?;(Х) сигналов поверяемого и эталонного излучателей для заданной длины волны X по формуле 1:

Л>(Х) = -^А'-)---гт'-^)-                                      (1)

z0,(X)-zT0,(X)

  • 8.3.1.7 Повторить 10 раз измерения в соответствии с п.п. 8.3.1.4-8.3.1.6.

  • 8.3.1.8 Рассчитать среднее значение отношения сигналов R(k) по формуле 2:

- 1 10

<2>

  • 8.3.1.9 Рассчитать значение СПСИ поверяемого излучателя для заданной длины волны X 7(Х), Вт/(ср м), по формуле 3:

7(Х) = 70(Х)-Я(Х),                                   (3)

где 70(Х) - значение СПСИ излучателя из состава ГЭТ для заданной длины волны X, Вт/(ср м), взятое из свидетельства о поверке излучателя.

  • 8.3.1.10 Рассчитать значение СПЭО поверяемого излучателя для заданной длины волны X E(k), Вт/м3, по формуле 4:

£(Х) = 7'0(Х)-Я(Х),                                  (4)

где Ео (X) - значение СПЭО излучателя из состава ГЭТ для заданной длины волны X, Вт/м3, взятое из свидетельства о поверке излучателя.

  • 8.3.1.11 Повторить пункты 8.3.1.2-8.3.1.10 для длин волн 0,5 мкм, 1,0 мкм и 2,5 мкм, установив на блоке питания ламп ток 6,2 А.

спси

+s02W’

где So (X) - CKO случайной относительной погрешности результатов измерений СПСИ (СПЭО), %, рассчитывается по формуле 10;

0 - НСП результатов измерений при передаче единиц СПСИ (СПЭО) от ТЭТ, % (из паспорта на ТЭТ).

  • 8.4.2 СКО случайной относительной погрешности результатов измерений (СПЭО), %, вычисляют по формуле 10:

s.W = ТТЛ■                         ■ 1<ю%,

(10)

7?(Х) \п(п-1)

где Rj(k) - z-й результат наблюдения отношения сигналов поверяемого излучателя из группы излучателей на основе ламп СИС и эталонного излучателя;

состава

7?(х) - среднее значение отношения сигналов поверяемого излучателя из состава группы излучателей на основе ламп СИС и эталонного излучателя;

п - число наблюдений (и = 10).

  • 8.4.3 Излучатели считаются прошедшими операцию поверки, если суммарное среднее квадратическое отклонение результата сличения с государственным первичным эталоном по СПСИ и СПЭО не превышает значений приведенных в таблице 4.

Таблица 4

Длина волны, мкм

Суммарное СКО, %

0,35

±1,2

0,5

±0,6

1,0

±0,5

2,5

±1,0 ■

8.5 Расчет относительной погрешности измерений СПСИ и СПЭО

д„ =±k^(A)+|(sL+aL),

где S0(x) - CKO случайной относительной погрешности результатов измерений, %, вычисляют по формуле 10;

SEo - суммарное СКО результатов сличений ВЭТ с ТЭТ, % (из свидетельства об аттестации ВЭТ);

Део - погрешность метода передачи, % (из свидетельства об аттестации ВЭТ). ’

К - коэффициент, зависящий от соотношения случайной составляющей погрешности* и НСП, определяемый по формуле 12:

(12)

(S.GD +

где t - коэффициент Стьюдента (to,95 (п = 10) = 2,262).

  • 8.5.3 Излучатели считаются прошедшим операцию поверки, если относительная погрешность измерений СПСИ и СПЭО не превышает значений, приведенных в таблице 5. Таблица 5■

    Длина волны, мкм

    Относительная погрешность, %

    0,35

    ±3,8

    -ГНЯ!

    0,5

    ±1,5

    1,0

    ±1,8

    2,5

    ±3,0

9 Оформление результатов поверки
  • 9.1 Результаты измерений заносятся в протокол (форма протокола приведена в приложении А настоящей методики поверки).

  • 9.2 Излучатели, прошедшие поверку с положительным результатом, признают годными и допускаются к применению. На них выдаётся свидетельство о поверке установленной формы с указанием полученных по п.п. 8.3 - 8.5 фактических значений метрологических характеристик излучателей согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

  • 8.3 Излучатели, прошедшие поверку с отрицательным результатом, признаются непригодными, не допускают к применению. Свидетельство о предыдущей поверке аннулируют и выписывают «Извещение о непригодности» с указанием причин в соответствии с требованиями Приказа Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015г.

Начальник лаборатории отделения М-4

ФГУП «ВНИИОФИ»

Ведущий инженер ФГУП «ВНИИОФИ»

Б.Б. Хлевной

С.С.Колесникова

Ведущий инженер ФГУП «ВНИИОФИ»

Н.Е. Бурдакина

ПРИЛОЖЕНИЕ «А» К методике поверки «Группа излучателей на основе ламп СИС КВФШ.418233.004 и излучатель на основе лампы СИС КВФШ.418233.012»

ПРОТОКОЛ

первичной /периодической поверки от «_______»____________20__года

Средство измерений: Группа излучателей на основе ламп СИС КВФШ.418233.004 и излучатель на основе лампы СИС КВФШ.418233.012_________________________

(Наименование СИ, тип (если в состав СИ входит несколько автономных блоков

то приводят их перечень (наименования) и типы с разделением знаком «косая дробь» /)

Зав. №__

Заводские номера блоков

Принадлежащее____________________________

Наименование юридического лица, ИНН

Поверено в соответствии с методикой поверки МП 003.М4-18 «Государственная система обеспечения единства измерений. Группа излучателей на основе ламп СИС КВФШ.418233.004 и излучатель на основе лампы СИС КВФШ.418233.012. Методика поверки», утвержденной ФГУП«ВНИИОФИ» «15» января 2018 г.        _____________________________

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов ______________________________________________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

  • - температура окружающего воздуха, °C             от +15 до +25

  • - относительная влажность воздуха, %, не более      80

  • - атмосферное давление, кПа                       от 86 до 106

Получены результаты поверки метрологических характеристик:

Таблица 1 Излучатель № 1 из состава группы излучателей на основе ламп СИС

Режим тока питания, А

Длина волны X, мкм

0,35

0,5

1,0

2,5

Отношение сигналов поверяемого и эталонного излучателей

R/(X)

Rj(X)

RA)

R#(X)

Rj(X)

R6(X)

Rz(X)

ад)

R9(X)

R/o(X)

Среднее: 7?(x)

СПСИ, I (X), Вт/(срм)

Требования технической документации

от Г103 до 4107

Результат

Требования технической документации

1,2

0,6

0,5

1,0

Результат

СПЭО, Е (X), Вт/м3

Требования технической документации

от 1103 до 1108

Результат

Требования технической документации

1,2

0,6

0,5

1,0

Результат

Таблица 2 Излучатель № 2 из состава группы излучателей на основе ламп СИС

Режим тока питания, А

Длина волны X, мкм

0,35

0,5

1,0

2,5

Отношение сигналов поверяемого и эталонного излучателей

R/(X)

R2(X)

Rj(^)

R,(X)

Rj(X)

ад)

Rz(X)

ад)

Rp(X)

R/o(X)

Среднее: 7?(x)

СПСИ, I (X), Вт/(срм)

Требования технической документации

от Т103 до 4 107

Результат

(ВД)

Требования технической документации

1,2

0,6

0,5

1,0

Результат

СПЭО, Е (X), Вт/м3

Требования технической документации

ОТ1103 до 1108

Результат

sIo (ЛЧ).%

Требования технической документации

1,2

0,6

0,5

1,0

Результат

Таблица 3 Излучатель № 3 из состава группы излучателей на основе ламп СИС

Режим тока питания, А

Длина волны X, мкм

0,35

0,5

1,0

2,5

Отношение сигналов поверяемого и эталонного излучателей

ад)

ад)

ад)

ад)

ад)

ад)

ад)

ад)

R/X)

R/o(X)

Среднее: 7?(х)

СПСИ, I (X), Вт/(ср-м)

Требования технической документации

от 1 103 до 4107

Результат

Требования технической документации

1,2

0,6

0,5

1,0

Результат

СИЗО, Е (X), Вт/м3

Требования технической документации

от 1103 до 1 108

Результат

Требования технической документации

1,2

0,6

0,5

1,0

Результат

Таблица 4 Излучатель на основе лампы СИС

Режим тока питания, А

Длина волны X, мкм

0,35

0,5

1,0

2,5

Отношение сигналов поверяемого и эталонного излучателей

R/(X)

R;(X)

Rj(X)

R#(X)

Rj(X)

Rtf(X)

Rz(X)

ад)

R?(X)

Rzo(X)

Среднее: J?(X)

СИСИ, I (X), Вт/(срм)

Требования технической документации

от Т103 до 4107

Результат

д(/(х)),%

Требования технической документации

3,8

1,5

1,8

3,0

Результат

СИЗО, Е (X), Вт/м3

Требования технической документации

от 1 103 до 1 108

Результат

д(е(х)) ,%

Требования технической документации

3,8

1,5

1,8

3,0

Результат

Рекомендации___________________________________________________________

Средство измерений признать пригодным (или непригодным) для применения

Исполнители:______________________________________________________________

_________________________________________подписи, ФИО, должность

12

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
