Системы измерения высокого напряжения переменного тока

YDT-25/50, YDT-15/75

Методика поверки

* Р '652.51-46

г. Видное

2016 г.

• 1 Вводная часть.......................................................................................3

• 2 Операции поверки................................................................................3

• 3 Средства поверки...............................

• 4 Требования к квалификации поверителей

• 5 Требования безопасности.....................

• 6 Условия поверки................................

• 7 Подготовка к поверке..........................

• 8 Проведение поверки...............................................................................5

• 9 Оформление результатов поверки............................................................7

• 1.1 Настоящая методика поверки устанавливает методы и средства первичной и периодической поверок (и калибровки) систем измерения высокого напряжения переменного тока YDT-25/50 (зав. № 1412438), YDT-15/75 (зав. № 1412440), далее по тексту - системы, YDT.

• 1.2 Системы подлежат поверке с периодичностью, устанавливаемой потребителем с учётом режимов и интенсивности эксплуатации, но не реже одного раза в 2 года.

• 2.1 Операции, выполняемые при поверке системы, и порядок их выполнения приведены в таблице 1

Таблица 1

• 2.2 При получении отрицательного результата в процессе выполнения любой из операций поверки систему бракуют, их поверку прекращают.

• 2.3 После устранения недостатков, вызвавших отрицательный результат, систему вновь представляют на поверку.

3.1 Перечень средств измерений, используемых при поверке, приведен в таблице 2.

Таблица 2

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4.1 К проведению поверки допускают лица, аттестованные в качестве поверителей средств измерений электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до и свыше 1000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Соблюдают также требования безопасности, изложенные в эксплуатационных документах на систему и применяемые средства измерений.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 5.3 Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

• 6.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха - плюс (20 ± 5) °C;

• - относительная влажность окружающего воздуха - от 30 до 80 %;

• - атмосферное давление - от 80 до 106,7 кПа;

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

- провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• -  выдержать систему в условиях окружающей среды, указанных в п.6, не менее 2 ч, если она находилась в климатических условиях, отличающихся от указанных в п.6;

• -  подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации (все средства измерений должны бьггь исправны и поверены).

• 8.1 Внешний осмотр

При проведении внешнего осмотра систем проверяют:

• - соответствие комплектности перечню, указанному в паспорте;

• - соответствие серийного номера указанному в паспорте;

• - маркировку и наличие необходимых надписей на наружных панелях;

• - разборные контактные соединения должны иметь маркировку, а резьба винтов и гаек должна быть исправна;

• - на корпусах всех компонентов систем не должно быть трещин, царапин, забоин,сколов;

• - соединительные провода не должны иметь механических повреждений;

• - отдельные части систем должны быть прочно закреплены.

Результаты проверки считаются положительными, если выполняются все вышеуказанные требования.

• 8.2 Опробование

Опробование систем проводить в следующей последовательности:

• 1) Подготовить и включить систему в соответствии с паспортом.

• 2) При включении системы должно происходить срабатывание световой и звуковой сигнализации.

Результаты проверки считаются положительными, если при включении системы происходит срабатывание световой и звуковой сигнализации.

• 8.3 Подтверждение соответствия программного обеспечения

Встроенное программное обеспечение (далее по тексту - ПО) системы может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных средств программно-технических устройств, поэтому при поверке встроенное программное обеспечение не проверяется.

• 8.4 Проверка электрической прочности изоляции (п. 6 таблицы 1)

  • 8.4.1 Проверка электрической прочности изоляции системы измерения и управления.

Проверку проводить при помощи установки для проверки параметров электрической безопасности GPT-79803 (далее по тексту - GPT-79803) в следующей последовательности:

• 1) подготовить GPT-79803 и систему измерения и управления в соответствии с эксплуатационной документацией;

• 2) отключить систему измерения и управления от сети питания;

• 3) отсоединить все кабели, связывающие систему управления и внешние устройства;

• 4) при помощи GPT-79803 воспроизводить в течении одной минуты напряжение переменного тока с частотой 50 Гц и амплитудой 1500 В между цепями, связанными с промышленной сетью ~220 В, 50 Гц, и всеми остальными цепями, и корпусом системы измерения и управления.

Результаты проверки считают удовлетворительными, если во время испытаний не было искрения, пробивного разряда или пробоя.

8.4.2Проверка электрической прочности изоляции масштабного преобразователя напряжения переменного тока.

Проверку проводить при помощи GPT-79803 в следующей последовательности:

• 1) подготовить GPT-79803 и масштабный преобразователь в соответствии с эксплуатационной документацией;

• 2) отсоединить все кабели соединяющие масштабный преобразователь и внешние цепи;

• 3) при помощи GPT-79803 воспроизводить в течении одной минуты напряжение переменного тока с частотой 50 Гц и амплитудой 1500 В между цепями, между корпусом и точкой приложения высокого напряжения переменного тока, и между корпусом низковольтным выходом масштабного преобразователя.

Результаты проверки считают удовлетворительными, если во время испытаний не было искрения, пробивного разряда или пробоя.

• 8.5 Проверка электрического сопротивления изоляции (п. 7 таблицы 1).

Проверку проводить при помощи GPT-79803 в следующей последовательности:

• 1) подготовить GPT-79803 и систему измерения и управления в соответствии с эксплуатационной документацией;

• 2) отключить систему измерения и управления от сети питания;

• 3) отсоединить все кабели, связывающие систему измерения и управления и внешние устройства;

• 4) при помощи GPT-79803 воспроизвести значение напряжения постоянного тока равного 2500 В между цепями указанными в пункте 8.4.1.

Результаты испытания считаются положительными, если измеренное значение электрического сопротивления не превышает 20 МОм.

• 8.6 Проверка допускаемой относительной погрешности измерения и воспроизведения напряжения переменного тока.

Проверку проводить при помощи преобразователя напряжения измерительного высоковольтного емкостного масштабного ПВЕ-220 (далее по тексту- ПВЕ-220) и прибора электроизмерительного эталонного многофункционального Энергомонитор-3.1 КМ (далее по тексту - Энергомонитор-3.1 КМ) в следующей последовательности:

• 1) Подготовить YDT, ПВЕ-220 и Энергомонитор-3.1 КМ в соответствии с их эксплуатационной документацией.

• 2) Собрать схему, представленную на рисунке 1.

• 3) При помощи YDT поочередно воспроизвести 5 испытательных сигналов напряжения переменного тока, равномерно распределённых внутри диапазона измерения (воспроизведения).

• 4) Сравнить измеренные значения напряжения переменного тока при помощи YDT и Энергомонитор-3.1 КМ.

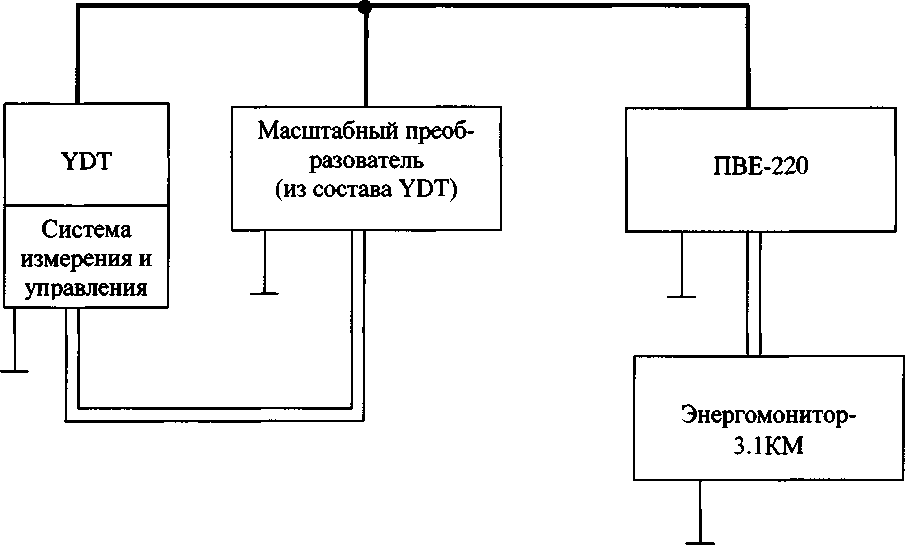

Рисунок 1 - Структурная схема проверки допускаемой относительной погрешности измерения и воспроизведения напряжения переменного тока

• 5) Рассчитать относительную погрешность измерения (воспроизведения) напряжения переменного тока по формуле:

8Х=*^И~^Х° 100             (1)

Х_о

где Х_и - показание YDT;

Х_о - показание Энергомонитор-3.1 КМ;

Результат проверки считается положительным, если полученные значения относительной погрешности измерения и воспроизведения напряжения переменного тока не превышают ± 3,0 %.

• 9.1 Результаты поверки системы оформить в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 9.2 При положительном результате поверки система удостоверяются знаком поверки и записью в паспорте, заверяемой подписью поверителя или выдается «Свидетельство о поверке».

• 9.3 При отрицательном результате поверки система не допускается к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» или делается соответствующая запись в паспорте на систему.
