    • УТВЕРЖДАЮ

    Технический директор

    КОМПЛЕКСЫ ПРОГРАММНО-ТЕХНИЧЕСКИЕ ИЗМЕРИТЕЛЬНЫЕ РЕТОМ™-51, РЕТОМ™-61

    Методика поверки

    БРГА.441323.041 МП г. Москва

    2019 г.

    1 Вводная часть

    • 1.1 Настоящая методика поверки распространяется на комплексы программнотехнические измерительные РЕТОМ -51, РЕТОМ -611 (далее по тексту — комплексы) производства ООО «НПП «Динамика» и устанавливает методы и средства их первичной и периодической поверки.

    • 1.2 Метрологические характеристики комплексов, подлежащие проверке, приведены в приложении А. Перечень рекомендуемых эталонных средств измерений и вспомогательного оборудования приведен в разделе 2. Форма протокола поверки комплексов приведена в Приложениях Б - Д.

    • 1.3 Первичная поверка проводится до ввода в эксплуатацию, а также после ремонта. Периодическая поверка проводится в процессе эксплуатации и хранения.

    • 1.4 Допускается проведение периодической поверки меньшего числа измеряемых (воспроизводимых) величин или меньшего числа поддиапазонов измерений (воспроизведения) в соответствии с заявлением владельца СИ, с обязательным указанием информации об объеме проведенной поверки.

    • 1.5 Допускается проведение поверки отдельных измерительных каналов комплекса в соответствии с заявлением владельца СИ, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

    • 1.6 Интервал между поверками - 4 года.

    2 Операции и средства поверки

    • 2.1 При проведении поверки комплексов выполняют следующие операции, указанные в таблице 1.

    Таблица 1 - Операции поверки

    Наименование операции

    Номер пункта методики поверки

    Проведение операции при

    первичной поверке

    периодической поверке

    Внешний осмотр

    8.1

    Да

    Да

    Проверка сопротивления защитного соединения

    8.2

    Да

    Да

    Проверка электрического сопротивления

    8.3

    Да

    Да

    Проверка электрической прочности изоляции

    8.4

    Да

    Нет

    Опробование

    8.5

    Да

    Да

    Подтверждение соответствия программного обеспечения

    8.6

    Да

    Да

    Определение метрологических характеристик

    8.7

    Да

    Да

    • 2.2 Последовательность проведения операций поверки обязательна.

    • 2.3 При получении отрицательного результата в процессе выполнения любой из операций поверки комплекс бракуют и его поверку прекращают.

    3 Средства поверки

    • 3.1 При проведении поверки должны применяться средства измерений, перечисленные в таблице 2.

    • 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке. Испытательное оборудование должно быть аттестовано.

    • 3.3 Вместо указанных в таблице 2 средств поверки допускается использовать другие аналогичные средства измерений, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

    Таблица 2

    № п/ п

    Наименование, обозначение

    Номер пункта методики

    Рекомендуемый тип средства поверки и его регистрационный номер в Федеральном информационном фонде или метрологические характеристики

    Основные средства поверки

    1.

    Прибор электроизмерительный эталонный

    8.5,

    8.7.2-8.7.6

    8.7.8-8.7.9

    Прибор электроизмерительный эталонный многофункциональный Энергомонитор 3.1 КМ, Регистрационный номер 52854-13

    2.

    Частотомер

    8.7.7

    Частотомер электронно-счетный 43-38, регистрационный номер 3433-73; Частотомер универсальный GFC-8010H, регистрационный номер 19818-00

    3.

    Измеритель интервалов времени

    8.7.10

    Измеритель параметров реле цифровой Ф291, регистрационный номер 9223-83

    Вспомогательные средства поверки (оборудование)

    4.

    Миллиомметр

    8.2

    Миллиомметр Е6-25, регистрационный номер 24970-03

    5.

    Установка для проверки параметров электрической безопасности

    8.3-8.4

    Устройство измерительное электрической прочности и сопротивления изоляции РЕТОМ-6000, регистрационный номер 44884-10

    6.

    Калибратор

    8.5, 8.7.9

    Калибратор универсальный Н4-11, регистрационный номер 25610-03

    7.

    Осциллограф

    8.5

    Осциллограф универсальный С1-83, регистрационный номер 6979-86

    8.

    Клещи токоизмерительные

    8.5

    Клещи токоизмерительные АРРА 138, регистрационный номер 49302-12

    9

    Т ермогигрометр

    8.1-8.7

    Термогигрометр электронный CENTER 313, регистрационный номер 22129-09

    10

    Барометр

    8.1-8.7

    Барометр-анероид метеорологичекий БАММ-1, регистрационный номер 5738-76

    11

    Персональный компьютер

    8.5- 8.7

    Наличие интерфейса Ethernet; объем оперативной памяти не менее 1 Гб; объем жесткого диска не менее 10 Гб; дисковод для чтения CD-ROM; операционная система Windows

    4 Требование к квалификации поверителей

    • 4.1 К проведению поверки допускаются лица, изучившие настоящую методику, эксплуатационную документацию на средства поверки.

    • 4.2 К проведению поверки допускают лица из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучившие настоящую методику поверки, руководства по эксплуатации на поверяемое средство измерений и применяемые средства поверки, имеющие стаж работы по данному виду измерений не менее 1 года.

    5 Требования безопасности

    • 5.1 При проведении поверки необходимо соблюдать требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами по охране труда при эксплуатации электроустановок», ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-2017, ГОСТ 22261-94, указаниями по безопасности, изложенными в эксплуатационной документации на комплексы и технической документации на применяемые эталонные средства измерения и вспомогательное оборудование.

    • 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

    • 5.3 Внешние подключения следует проводить согласно схемам поверки при отключенных источниках тока и напряжения.

    6 Условия проведения поверки

    Поверку комплексов следует проводить в нормальных условиях:

    температура окружающего воздуха, °C относительная влажность воздуха, % атмосферное давление, кПа (мм. рт. ст.) напряжение питающей сети ипит, В

    20 ±5

    30 - 80 (без конденсации влаги) 84-106,7(630-800)

    220 ±4,4

    230 ±4,6

    50 ±1

    • - для устройств РЕТОМ-51, РЕТОМ-61

    • - для устройств РЕТОМ-51.1, РЕТОМ-61.1

    частота сети, Гц

    отсутствие вибрации, тряски, ударов, влияющих на работу комплексов;

    отсутствие внешних электрических и магнитных полей, превышающих установленные нормы по электрооборудованию для измерения, управления и лабораторного

    применения;

    - рабочее положение - вертикальное положение устройства.

    7 Подготовка к проведению поверки

    Перед проведением поверки выполнить следующие подготовительные работы:

    -выдержать комплекс в условиях окружающей среды, указанных в разделе 6 настоящей методики поверки, не менее 4 ч, если они находились в климатических условиях, отличающихся от указанных в разделе 6;

    • - соединить зажимы защитного заземления используемых средств поверки с контуром защитного заземления лаборатории;

    -подготовить к работе средства поверки в соответствии с эксплуатационной документацией на средства поверки;

    • - измерить и занести в протокол поверки результаты измерений температуры и влажности окружающего воздуха, атмосферного давления, а также напряжения и частоты питающей сети;

    • - соединить компьютер и устройство при помощи специального информационного кабеля из комплекта поставки (см. эксплуатационную документацию);

    Примечание - Под устройством подразумевается устройство, входящее в состав поверяемого комплекса: РЕТОМ-51, РЕТОМ-51.1, РЕТОМ-61, РЕТОМ-61.1 (далее по тексту -устройство).

    • - подключить к поверяемым цепям комплекса кабели из комплекта поставки согласно назначению;

    Примечание - Закоротить между собой выводы токовых силовых кабелей.

    -установить программное обеспечение (далее по тексту - ПО) из комплекта поставки на компьютер, используемый для управления комплексом;

    Примечание - Во время установки программного обеспечения устройство должно быть отключено от компьютера, или находиться в выключенном состоянии.

    • - настроить сетевое подключение для связи комплекса с компьютером;

    Примечание - Настройка сетевого подключения осуществляется во внешнем ПО (далее - программа), устройство при этом должно быть включено. Для запуска программы необходимо дождаться загорания надписи «ГОТОВНОСТЬ» на передней панели устройства.

    • - выключить устройство.

    Примечания

    • 1 Выключать устройство разрешается только после закрытия программы или после нажатия на кнопку «Выключение» на панели инструментов.

    • 2 Подробное описание работы с программой приведено в руководстве пользователя. Перед работой необходимо изучить данный документ.

    8 Проведение поверки

    • 8.1 Внешний осмотр

      • 8.1.1 Проверить соответствие комплектности перечню, указанному в эксплуатационной документации. Проверить наличие кабелей из комплекта поставки, необходимых для проведения поверки.

      • 8.1.2 Проверить целостность корпуса и отсутствие видимых механических повреждений, отсутствие обрывов и нарушения изоляции кабелей и жгутов.

      • 8.1.3 Проверить внутри устройства отсутствие посторонних предметов или незакреплённых деталей (не должно быть постороннего шума при манипуляциях с устройством (поступательные, вращательные движения)).

      • 8.1.4 При обнаружении несоответствий хотя бы по одному из пунктов 8.1.1 - 8.1.3 комплекс не допускается к дальнейшей поверке.

    Результат проверки считается положительным, если выполняются все вышеуказанные требования.

    • 8.2 Проверка сопротивления защитного соединения

    Сопротивление защитного соединения следует проверять между клеммой заземления и третьим проводом вилки сетевого кабеля.

    Измерение проводить при помощи миллиомметра Е6-25.

    Результаты испытаний считаются удовлетворительными, если сопротивление защитного соединения не превышает 0,1 Ом.

    • 8.3 Проверка электрического сопротивления изоляции

    Проверку электрического сопротивления изоляции проводить при помощи устройства измерительного электрической прочности и сопротивления изоляции РЕТОМ-6000 (далее по тексту - РЕТОМ-6000) в следующей последовательности:

    • 1) Отключить устройство от сети 220 В.

    • 2) Выключатель на лицевой панели устройства перевести в положение «Вкл».

    • 3) При проведении проверки следует закоротить контакты внутри каждой группы между собой.

    • 4) Произвести измерение электрического сопротивления изоляции между каждой электрической цепью комплекса, указанной в таблице 3. Испытательное напряжение постоянного тока между цепями указанно в таблице 3.

    Результаты испытаний считаются удовлетворительными, если сопротивление изоляции не менее 2 МОм.

    Таблица 3

    Электрическая цепь комплекса

    Испытательное напряжение, В

    для измерения сопротивления изоляции

    для проверки электрической прочности изоляции

    постоянное

    постоянное

    Сеть питания (сетевой шнур)

    Клемма заземления

    1000

    1000

    Выходы источников напряжения и источников тока1-1

    Клемма заземления

    юоо0

    юоо1)

    Выходы гальванически развязанного источника напряжения1)

    Клемма заземления

    1000°

    1000°

    Выходы источников напряжения2)

    Клемма заземления

    10002)

    Ю002)

    Выходы источников тока2)

    Клемма заземления

    1000°

    Ю002)

    Выходы источника оперативного питания

    Клемма заземления

    1000

    юоо

    Аналоговые измерительные входы

    Клемма заземления

    1000

    2800

    Входы дискретные

    Клемма заземления

    1000

    2800

    Выходы дискретные

    Клемма заземления

    1000

    2800

    Выходы источников напряжения и источников тока1)

    Сеть питания (сетевой шнур)

    1000°

    1400°

    Выходы гальванически развязанного источника напряжения1)

    Сеть питания (сетевой шнур)

    1000°

    1400°

    Выходы источников напряжения2)

    Сеть питания (сетевой шнур)

    10002)

    14002)

    Выходы источников тока2)

    Сеть питания (сетевой шнур)

    10002)

    14002)

    Выходы источника оперативного питания

    Сеть питания (сетевой шнур)

    1000

    1400

    Аналоговые измерительные входы

    Сеть питания (сетевой шнур)

    1000

    2800

    Электрическая цепь комплекса

    Испытательно

    Е

    е напряжение,

    для измерения сопротивления изоляции

    для проверки электрической прочности изоляции

    постоянное

    постоянное

    Входы дискретные

    Сеть питания (сетевой шнур)

    1000

    2800

    Выходы дискретные

    Сеть питания (сетевой шнур)

    1000

    2800

    Выходы источников напряжения и источников тока1)

    Выходы гальванически развязанного источника напряжения1)

    1000°

    1400°

    Выходы источников напряжения и источников тока1)

    Выходы источника оперативного питания

    1000°

    14001}

    Выходы гальванически развязанного источника напряжения1)

    Выходы источника оперативного питания

    1000°

    1400°

    Выходы источников напряжения2 3 4)

    Выходы источника оперативного питания

    10002)

    14002)

    Выходы источников тока4)

    Выходы источника оперативного питания

    10002)

    14002)

    Выходы источников тока4)

    Выходы источников напряжения4)

    10002)

    14002)

    Выходы источников тока

    (1-ая группа)5)

    Выходы источников тока (2-ая группа)3)

    10003)

    14003)

    Аналоговые измерительные входы между собой

    1000

    700

    Входы дискретные между собой

    500

    700

    Выходы дискретные между собой

    500

    700

    • 8.5 Опробование

    • 8.5.1 Проверить возможность воспроизведения различных испытательных токов и напряжений. Проверку проводить при помощи прибора электроизмерительного многофункционального эталонного «Энергомонитор 3.1 КМ» (далее по тексту -Энергомонитор 3.1 КМ). Показания Энергомонитор 3.1 КМ должны соответствовать заданным значениям токов и напряжений с погрешностью не более ±2,5 %.

    Примечания

    • 1 Для подключения к разъемам устройства использовать соответствующие кабели из комплекта поставки.

    • 2 Неиспользуемые токовые каналы следует соединять с соответствующей клеммой N для исключения срабатывания защиты от обрыва токовых цепей.

    • 3 При проведении измерений силы и напряжения переменного тока рекомендуется контролировать форму сигналов при помощи осциллографа (при проверке источников тока для подключения к осциллографу использовать токовые клещи). Сигнал должен быть синусоидальным, не должно быть видимых искажений и провалов.

    При неправильном функционировании комплексы бракуются и направляются на ремонт.

    • 8.5.2 Проверить работоспособность дискретных входов. Для этого, замыкая последовательно на лицевой панели устройства контакты дискретных входов, убедиться, что на мониторе компьютера поочерёдно загораются красным цветом индикаторы соответствующих дискретных входов.

    При неправильном функционировании комплексы бракуются и направляются на ремонт.

    • 8.5.3 Проверить работоспособность дискретных выходов. Для этого подключить к соответствующему дискретному выходу клещи токоизмерительные АРРА 138 (далее по тексту - АРРА 138) в режиме измерения сопротивления. Управляя при помощи программы, перевести выход из замкнутого состояния в разомкнутое и обратно и убедиться, что контакт размыкается и замыкается при помощи АРРА 138. Проверку выполнить для каждого дискретного выхода.

    При неправильном функционировании комплексы бракуются и направляются на ремонт.

    • 8.5.4 Проверить работоспособность аналоговых входов «PV1» и «PV2». Для проверки аналоговых входов «PV1» и «PV2» подключить калибратор универсальный Н4-11 (далее по тексту - Н4-11) к аналоговым входам.

    Последовательно задавая различные значения выходных напряжений при помощи Н4-11, проконтролировать измеренные значения по показаниям на мониторе компьютера. Измеренные значения должны соответствовать выходным сигналам Н4-11 с погрешностью не более ±2,5 %.

    При неправильном функционировании комплексы бракуются и направляются на ремонт.

    • 8.6 Подтверждение соответствия программного обеспечения

    Встроенное и внешнее ПО подтверждаются определением идентификационных наименований и версий ПО.

    Для определения идентификационных наименований и версий ПО проверяют данные, приведённые в окне «Информация» (см. рисунок 1), вызываемом из меню «Помощь» главного окна программы при нажатом (включенном) программном «Выключателе» в окне программы «Ручноеуправление...».

    Результат проверки считают положительным, если идентификационное наименование и номер версии программного обеспечения соответствует данным, указанным в таблице А.6 приложения А.

    И Информация

    Тип РЕТОМ Нойер РЕТОМ Внешнее ПО

    • РЕТОМ-51 -4235 -Алп32.ехе

    Версия внешнего ПО    -5.2.3

    Встроенное ПО         -rtwin52jxx

    Верам встроенного ПО - 2.48,0

    '  **»*-■>» V1 «Г * Це         ' -

    .--и - •*.

    Рисунок 1 - Подтверждение соответствия ПО

    • 8.7 Определение метрологических характеристик комплекса

    8.7.1 Общие указания при определении метрологических характеристик комплекса

    При определении метрологических характеристик необходимо выполнить следующие действия:

    • -  включить устройство, персональный компьютер, необходимые средства измерения и вспомогательное оборудование и прогреть в течение времени установления рабочего режима;

    • - запустить программу;

    • - запустить из основного меню программу «Ручное управление».

    Примечание - Определение погрешностей проводится при настроенных коэффициентах (см. руководство пользователя).

    Величину проверяемого параметра в каждой проверяемой точке устанавливают по поверяемому комплексу, в случае, если используются цифровые средства измерения, заложенные в настоящей методике или по эталонному средству измерения, в случае, если используются стрелочные приборы с аналоговой шкалой (чтобы исключить субъективную погрешность).

    Результаты измерений заносят в протокол поверки. Рекомендуемая форма протоколов приведена в приложении Б для исполнения РЕТОМ-51, приложении В - для РЕТОМ-51.1, приложении Г - для РЕТОМ-61 и приложении Д - для РЕТОМ-61.1.

    • 8.7.2 Определение основной абсолютной погрешности воспроизведений напряжения переменного тока

    Определение основной абсолютной погрешности воспроизведений напряжения переменного тока проводится при помощи Энергомонитор 3.1 КМ в следующей последовательности:

    • 1) собрать схему согласно рисунку 2 (а - для проверки каждого источника напряжения отдельно, б - для проверки источников в однофазном режиме (два источника подключены последовательно), в - для проверки источников в однофазном режиме высокого напряжения (три источника подключены последовательно));

    • 2) установить соответствующий режим каналов напряжения (для схемы проверки согласно рисунку 2а - режим работы соответствующего канала А, В, С или 3U0; для схемы проверки согласно рисунку 26 - режим работы двух источников, подключённых последовательно; для схемы проверки согласно рисунку 2в - режим высокого напряжения (три источника подключены последовательно));

    • 3) проверку проводить для частоты переменного тока 50 Гц в контрольных точках согласно таблицам:

    • - РЕТОМ-51 - Б. 1.1, Б. 1.2, Б. 1.3, Б. 1.4 Приложения Б;

    • - РЕТОМ-51.1 - В. 1.1, В. 1.2, В. 1.3 Приложения В;

    • - РЕТОМ-61 - Г. 1.1, Г. 1.2, Г. 1.3, Г. 1.4 Приложения Г;

    • - РЕТОМ-61.1 - Д. 1.1, Д. 1.2, Д. 1.3 Приложения Д;

    • 4) установить на соответствующем выходе комплекса сигнал, соответствующий проверяемой точке («Показания повер. СИ, В»), и зафиксировать показания Энергомонитор 3.1 КМ в графы «Показания эталона, В»;

    • 5) рассчитать основную абсолютную погрешность по формуле (1), приведенной в разделе 9.

    Результаты проверки считаются положительными, если полученные значения погрешностей не превышают пределов, приведенных в приложении А.

    РЕТОМ-51, РЕТОМ-51.1, РЕТОМ-61, РЕТОМ-61.1

    РЕТОМ-51, РЕТОМ-51.1, РЕТОМ-61, РЕТОМ-61.1

    иА о

    ив о

    Ua(Ub,

    Uc, U3Uo)

    NO-

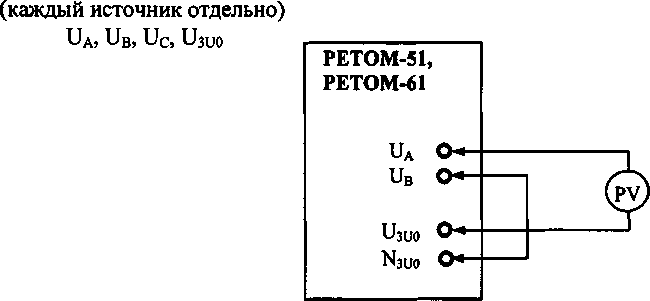

    а) определение погрешности источников напряжения переменного тока

    в) определение погрешности источников напряжения переменного тока (три источника последовательно) UaB3U0

    б) определение погрешности источников напряжения переменного тока (два источника последовательно) Uab

    PV - Энергомонитор 3.1 КМ

    Рисунок 2 - Схемы подключения для определения основных погрешностей источников напряжения переменного тока

    • 8.7.3 Определение основной абсолютной погрешности воспроизведений напряжения постоянного тока

    Определение основной абсолютной погрешности воспроизведений напряжения постоянного тока проводится при помощи Энергомонитор 3.1 КМ в следующей последовательности:

    • 1) собрать схему согласно рисунку 3 (а - для проверки каждого источника напряжения отдельно для исполнений РЕТОМ-51.1 и РЕТОМ-61.1, б - для проверки источников в однофазном режиме (два источника подключены последовательно));

    • 2) установить соответствующий режим каналов напряжения (для схемы проверки согласно рисунку За - режим выдачи постоянного напряжения соответствующего канала А, В, С или 3U0; для схемы проверки согласно рисунку 36 - режим выдачи постоянного напряжения двух источников, подключённых последовательно);

    • 3) проверку проводить в контрольных точках согласно таблицам:

    • - РЕТОМ-51 - Б.2 Приложения Б;

    • - РЕТОМ-51.1 - В.2.1, В.2.2, В.2.3 Приложения В;

    • - РЕТОМ-61 - Г.2 Приложения Г;

    • - РЕТОМ-61.1 - Д.2.1, Д.2.2, Д.2.3 Приложения Д;

    • 4) установить на соответствующем выходе комплекса сигнал, соответствующий проверяемой точке (графа «Показания повер. СИ, В») и зафиксировать показания Энергомонитор 3.1 КМ в графу «Показания эталона, В»;

    • 5) рассчитать основную абсолютную погрешность по формуле (1), приведенной в разделе 9.

    Результаты проверки считаются положительными, если полученные значения погрешностей не превышают пределов, приведенных в приложении А.

    РЕТОМ-51.1, РЕТОМ-61.1

    РЕТОМ-51, РЕТОМ-51.1, РЕТОМ-61, РЕТОМ-61.1

    Ua(Ub, о

    Uc,U3U0)

    NO-

    UA(-U) О-

    ив(+и) о

    а) определение погрешности источников напряжения постоянного тока (каждый источник отдельно) Ua, Ub, Uc, U3U0

    б) определение погрешности источника напряжения постоянного тока Uab

    РЕТОМ-51, РЕТОМ-51.1, РЕТОМ-61, РЕТОМ-61.1

    (+U) о-

    =и

    (-U) О

    в) определение погрешности источника оперативного питания «=и»

    PV - Энергомонитор 3.1 КМ

    Рисунок 3 - Схемы подключения для определения основных погрешностей источников напряжения постоянного тока

    i.lA Определение основной абсолютной/относительной погрешности воспроизведений напряжения постоянного тока (источник оперативного питания «=и»)

    Определение основной абсолютной погрешности воспроизведений напряжения постоянного тока проводится при помощи Энергомонитор 3.1 КМ в следующей последовательности:

    • 1) собрать схему согласно рисунку Зв;

    • 2) перейти в режим управления источником оперативного питания;

    • 3) проверку проводить в контрольных точках согласно таблицам:

    • - РЕТОМ-51 - Б.З Приложения Б;

    • - РЕТОМ-51.1 - В.З Приложения В;

    • - РЕТОМ-61 - Г.З Приложения Г;

    • - РЕТОМ-61.1 - Д.3 Приложения Д;

    • 4) установить на выходе «=и» комплекса сигнал, соответствующий проверяемой точке (графа «Показания повер. СИ, В») и зафиксировать показания Энергомонитор 3.1 КМ в графу «Показания эталона, В»;

    • 5) для исполнений РЕТОМ-51.1 и РЕТОМ-61.1 рассчитать основную абсолютную погрешность по формуле (1), приведенной в разделе 9; для исполнений РЕТОМ-51 и РЕТОМ-61 рассчитать основную относительную погрешность по формуле (2), приведенной в разделе 9.

    Результаты проверки считаются положительными, если полученные значения погрешностей не превышают пределов, приведенных в приложении А.

    • 8.7.5 Определение основной абсолютной погрешности воспроизведений силы переменного тока

    Определение основной абсолютной погрешности воспроизведений силы переменного тока проводится при помощи Энергомонитор 3.1 КМ в следующей последовательности:

    • 1) собрать схему согласно рисунку 4 (а - для проверки каждого источника тока отдельно, б - для проверки источников в трехфазном режиме увеличенного тока (два источника подключены параллельно), в - для проверки источников в однофазном режиме (три источника подключены параллельно), г - для проверки источников в однофазном режиме увеличенного тока (шесть источников подключены параллельно));

    Примечания

    • 1 Неиспользуемые токовые каналы следует соединять с соответствующей клеммой N для исключения срабатывания защиты от обрыва токовых цепей.

    • 2 В схеме 4г для тока свыше 100 А необходимо объединение контактов выполнять с помощью объединяющего устройства (сумматора) из комплекта поставки.

    • 2) установить соответствующие режимы каналов тока (для схемы проверки согласно рисунку 4а - режим работы соответствующего канала А, В, С, Al, Bl, С1; для схемы проверки согласно рисунку 46 - режим работы двух выбранных источников, подключённых параллельно; для схемы проверки согласно рисунку 4в - режим работы трех выбранных источников, подключённых параллельно; для схемы проверки согласно рисунку 4г - однофазный режим увеличенного тока (шесть источников подключены параллельно));

    • 3) проверку проводить для частоты переменного тока 50 Гц в контрольных точках согласно таблицам:

    • - РЕТОМ-51 - Б.4.1, Б.4.2, БАЗ Приложения Б;

    • - РЕТОМ-51.1 - В.4.1, В.4.2, ВАЗ Приложения В;

    • - РЕТОМ-61 - Г.4.1, Г.4.2, Г.4.3, Г.4.4, Г.4.5 Приложения Г;

    • - РЕТОМ-61.1 - Д.4.1, Д.4.2, Д.4.3, Д.4.4, Д.4.5 Приложения Д;

    • 4) установить на соответствующем выходе комплекса сигнал, соответствующий проверяемой точке (графа «Показания повер. СИ, А»), и зафиксировать показания Энергомонитор 3.1 КМ в графу «Показания эталона, А»;

    • 5) рассчитать основную абсолютную погрешность по формуле (1), приведенной в разделе 9.

    Результаты проверки считаются положительными, если полученные значения погрешностей не превышают пределов, приведенных в приложении А.

    РЕТОМ-51, РЕТОМ-51.1, РЕТОМ-61, РЕТОМ-61.1

    1а (1в> 1с, О-Lu, Ibi» Ici)

    N(N() О-

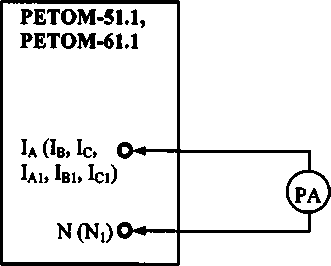

    а) определение погрешности источников силы переменного тока (каждый источник отдельно:

    1А, 1В, 1с - Для РЕТОМ-51, РЕТОМ-51.1, Ia, Ib, Ic, Lu, Ibi, Ici -для РЕТОМ-61 и РЕТОМ-61.1)

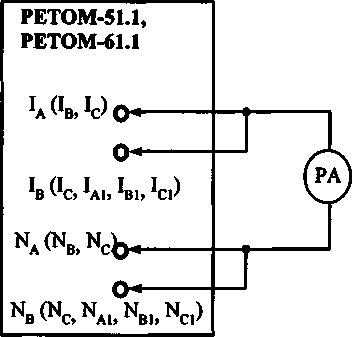

    б) определение погрешности источников силы переменного тока (два источника параллельно: Iab, Ibc, 1са - Для РЕТОМ-51, РЕТОМ-51.1, Luu, Ibbi, Icci - Для РЕТОМ-61, РЕТОМ-61.1)

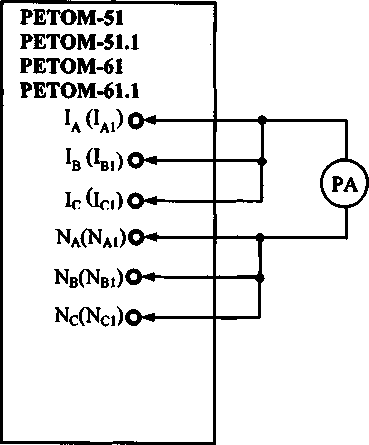

    в) определение погрешности источников силы переменного тока (три источника параллельно: Iabc Для РЕТОМ-51, РЕТОМ-51.1) Iabc, Iaibici Для РЕТОМ-61, РЕТОМ-61.1)

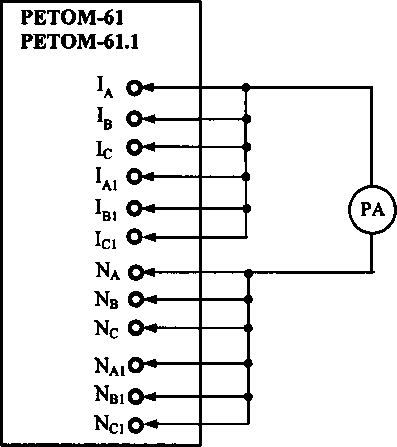

    г) определение погрешности источников силы переменного тока (шесть источников параллельно: Iabcaibici Для РЕТОМ-61, РЕТОМ-61.1)

    РА - Энергомонитор 3.1КМ

    Рисунок 4 - Схема подключения для определения основных погрешностей источников силы переменного тока

    • 8.7.6 Определение основной абсолютной погрешности воспроизведений силы постоянного тока

    Определение основной абсолютной погрешности воспроизведений силы постоянного тока проводится при помощи Энергомонитор 3.1 КМ в следующей последовательности:

    • 1) собрать схему согласно рисунку 5 (а - для проверки каждого источника тока отдельно, б - для проверки источников в однофазном режиме (три источника подключены параллельно), в - для проверки источников в однофазном режиме увеличенного тока (шесть источников подключены параллельно));

    • 2) установить соответствующий режим каналов тока (для схемы проверки согласно рисунку 5а - режим работы соответствующего канала А, В, С, Al, Bl, С1; для схемы проверки согласно рисунку 56 - режим работы трех выбранных источников, подключённых параллельно; для схемы проверки согласно рисунку 5в - однофазный режим увеличенного тока (шесть источников подключены параллельно));

    Примечание

    • 1 Неиспользуемые токовые каналы следует соединять с соответствующей клеммой N для исключения срабатывания защиты от обрыва токовых цепей.

    • 2 В схеме 5в для тока свыше 100 А необходимо объединение контактов выполнять с помощью объединяющего устройства (сумматора) из комплекта поставки.

    • 3) проверку проводить в контрольных точках согласно таблицам:

    • - РЕТОМ-51 - Б.5 Приложения Б;

    • - РЕТОМ-51.1 - В.5.1, В.5.2 Приложения В;

    • - РЕТОМ-61 - Г.5 Приложения Г;

    • - РЕТОМ-61.1 - Д.5.1, Д.5.2, Д.5.3, Д.5.4 Приложения Д;

    • 4) установить на соответствующем выходе комплекса сигнал, соответствующий проверяемой точке (графа «Показания повер. СИ, А»), и зафиксировать показания Энергомонитор 3.1 КМ в графу «Показания эталона, А»;

    Примечание - При каждом переключении предела измерений Энергомонитора 3.1 КМ необходимо выполнить калибровку нуля.

    • 5) рассчитать основную абсолютную погрешность по формуле (1), приведенную в разделе 9.

    Результаты проверки считаются положительными, если полученные значения погрешностей не превышают пределов, приведенных в приложении А.

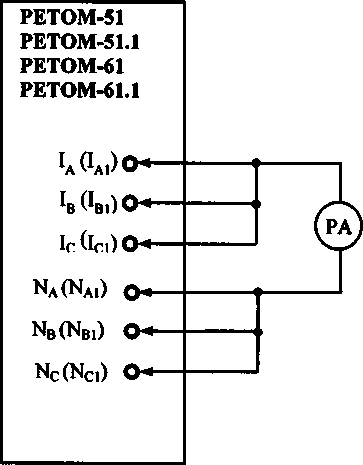

    а) определение погрешности источников силы постоянного тока (1а, 1в, 1с Дм РЕТОМ-51.1, Ia, Ib> Ic, Iai, Ibi» Ici Для РЕТОМ-61.1)

    б) определение погрешности источников силы постоянного тока (1двс для РЕТОМ-51, РЕТОМ-51.1, 1двс> Iaibici для РЕТОМ-61, РЕТОМ-61.1)

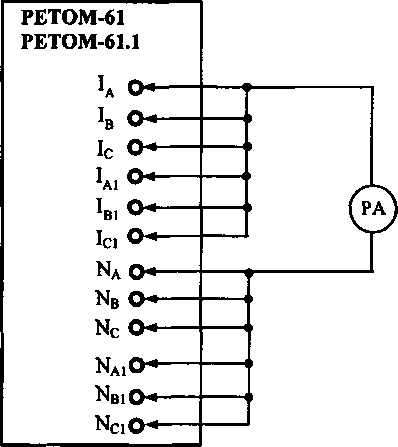

    в) определение погрешности источников силы постоянного тока (Iabcaibici Для РЕТОМ-61.1)

    РА, PAI, РА2 - Энергомонитор 3.1КМ

    Рисунок 5 - Схема подключения для определения основных погрешностей источников постоянного тока

    • 8.7.7 Определение абсолютной погрешности воспроизведений частоты переменного тока

    Определение абсолютной погрешности воспроизведений частоты переменного тока проводится в следующей последовательности:

    • 1) собрать схему согласно рисунку 6;

    Примечание - Перед проведением проверки частотомер электронно-счетный 43-38 (далее по тексту - 43-38) необходимо прогреть не менее двух часов. 43-38 использовать в режиме измерения периода синусоидального сигнала (вход А).

    PV - Энергомонитор 3.1КМ;

    PHz - частотомер: 43-38 для диапазона от 45 до 65 Гц, GFC-8010H - для остальных частот

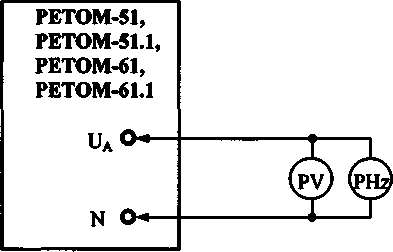

    Рисунок 6 - Схема подключения для определения основных погрешностей воспроизведений частоты переменного сигнала

    • 2) установить режим каналов напряжения - фаза А.

    • 3) на 43-38 установить переключатели в следующие положения:

    • -  время счета -104;

    • - род работы - период А;

    • - метки времени -1 Ops;

    • -  аттенюатор -1:100;

    • 4) проверку проводить в контрольных точках согласно таблицам:

    • - РЕТОМ-51 - Б.6 Приложения Б;

    • - РЕТОМ-51.1 - В.6 Приложения В;

    • - РЕТОМ-61 - Г.6 Приложения Г;

    • - РЕТОМ-61.1 - Д.6 Приложения Д;

    • 5) установить на выходе источника Ua сигнал напряжением 100 В, выставляя проверяемые частоты выходного сигнала (графа «Показания повер. СИ, Гц»), зафиксировать показания частотомера и внести их в графу «Показания эталона, Гц»;

    Примечание - Для контрольных точек 45, 50 и 65 Гц в качестве эталона использовать 43-38. Для каждой точки выполнить 10 измерений и определить среднее значение. Вычисленное среднее значение периода перевести в Гц и внести в графу «Показания эталона, Гц».

    • 6) рассчитать основную абсолютную погрешность по формуле (1), приведенной в разделе 9.

    Результаты проверки считаются положительными, если полученные значения погрешностей не превышают пределов, приведенных в приложении А.

    • 8.7.8 Определение абсолютной погрешности воспроизведений угла фазового сдвига синусоидального сигнала

    Определение абсолютной погрешности воспроизведений угла фазового сдвига синусоидального сигнала проводится на частоте 50 Гц при помощи Энергомонитор 3.1КМ в следующей последовательности:

    • 1) собрать схему согласно рисунку 7;

    Рисунок 7 - Схема подключения для определения абсолютной погрешности воспроизведений угла фазового сдвига

    • 2) установить режимы управления каналами напряжения и тока. На выходах устройства задать для каналов напряжения 100 В и для каналов тока 5 А.

    • 3) проверку проводить в контрольных точках согласно таблицам:

    • - РЕТОМ-51 - Б.7 Приложения Б;

    • - РЕТОМ-51.1 - В.7 Приложения В;

    • - РЕТОМ-61 - Г.7 Приложения Г;

    • - РЕТОМ-61.1 - Д.7 Приложения Д;

    • 4) измерить угол сдвига фаз между сигналами, зафиксировать показания Энергомонитор 3.1 КМ («Показания эталона, градус»);

    • 5) рассчитать абсолютную погрешность по формуле (1), приведенной в разделе 9.

    Результаты проверки считаются положительными, если полученные значения погрешностей не превышают пределов, приведенных в приложении А.

    • 8.7.9 Определение основной абсолютной погрешности измерений напряжения постоянного и переменного тока

    Определение основной погрешности измерений напряжения электрического тока проводить при помощи источника напряжения постоянного/переменного тока и Энергомонитор 3.1КМ, путем поочередной подачи на аналоговые входы «PV1» и «PV2» комплекса фиксированных значений напряжения.

    к аналоговым входам «PV1», «PV2» поверяемого устройства

    G1

    G1 - источник напряжения переменного и постоянного тока (например, калибратор универсальный Н4-11);

    PV - Энергомонитор 3.1 КМ

    Рисунок 8 - Схема подключения для определения основной абсолютной погрешности измерений напряжения постоянного и переменного тока

    Определение погрешности измерений напряжения постоянного и переменного тока проводят отдельно на каждом канале аналоговых входов, путем сопоставления показаний Энергомонитор 3.1 КМ, реагирующего на действующее значение входной величины, с показаниями поверяемого комплекса.

    Определение погрешности измерений напряжения переменного тока проводить для частоты сигнала 50 Гц.

    Определение погрешности проводится в следующей последовательности:

    • 1) собрать схему согласно рисунку 8;

    • 2) проверку проводить в контрольных точках согласно таблицам:

    • - РЕТОМ-51 - Б.8.1, Б.8.2 Приложения Б;

    • - РЕТОМ-51.1 - В.8.1, В.8.2 Приложения В;

    • - РЕТОМ-61 - Г.8.1, Г.8.2 Приложения Г;

    • - РЕТОМ-61.1 - Д.8.1, Д.8.2 Приложения Д;

    • 3) изменяя значение входного сигнала (графа «Провер. точка, В»), зафиксировать показания Энергомонитор 3.1 КМ и поверяемого комплекса соответственно в графы «Показания эталона, В» и «Показания поверяемого СИ, В»;

    • 4) рассчитать абсолютную погрешность по формуле (1) приведенной в разделе 9;

    Результаты проверки считаются положительными, если полученные значения погрешностей не превышают пределов, приведенных в приложении А.

    • 8.7.10 Определение абсолютной погрешности измерений интервалов времени

    Определение абсолютной погрешности измерений интервалов времени проводится в контрольных точках согласно таблицам:

    • - РЕТОМ-51 - Б.9 Приложения Б;

    • - РЕТОМ-51.1 - В.9 Приложения В;

    • - РЕТОМ-61 - Г.9 Приложения Г;

    • - РЕТОМ-61.1 - Д.9 Приложения Д.

    При определении абсолютной погрешности измерений интервалов времени проверяют погрешность измерений интервала времени между перепадами сигналов на дискретных входах и выходах устройства.

    Для определения погрешности измерения интервалов времени используется режим измерения разновременности срабатывания двух реле (в качестве реле применяются два дискретных выхода К1 и К2).

    Определение абсолютной погрешности измерений интервалов времени выполнить в следующей последовательности:

    • 1) Собрать схему согласно рисунку 9. В качестве эталонного средства измерений использовать измеритель параметров реле Ф291 (далее по тексту - Ф291). К контактам Ф291 подключаться с помощью стандартных проводов.

    Состояние кнопок на лицевой панели Ф291:

    «Вкл» - включено;

    «1»-включено;

    «КНТ» - включено;

    «РАЗЫ.» - включено;

    «100» - включено.

    После каждого измерения сбросить показания Ф291 с помощью кнопки «Сброс».

    +

    К дискретному

    входу1

    + ◄— К дискретному входу2

    ◄---

    К контактному

    выходу1

    —►

    К контактному выходу 2

    3   4 пуск

    стоп 5 6

    Милписекундомер Ф291 (спец, режим)

    VD1, VD2 - диод полупроводниковый, например 2Д201А

    Рисунок 9 - Схема подключения для определения абсолютной погрешности измерений интервалов времени

    • 2) Запустить на компьютере программу (внешнее ПО) и настроить связь с устройством, если связь до этого не была настроена.

    • 3) Открыть программу «Секундомер» в главном окне программы.

    • 4) В программе «Секундомер» в общих настройках установить следующие параметры:

    • - режим «Разновременность срабатывания»;

    • - направление скачка «Режим 1 —> Режим 2»;

    • - в поле «Вход 2» ввести «2»;

    • - в полях «Время выдачи режима 1» (Т1) и «Время выдачи режима 2» (Т2) ввести время из таблицы 4 для выбранной измеряемой точки.

    • 5) Выполнить настройку дискретных выходов.

    Примечание - Для универсального пакета ПО окно настройки вызывается из меню «Настройка РЕТОМ», для стандартного пакета ПО с панели инструментов главного окна программы.

    Установить для дискретных выходов 1 и 2 режим «По старту секундомера» («От начала цикла»). Время включения и время выключения дискретных выходов 1 и 2 установить согласно таблице 4 для выбранной измеряемой точки. Остальные параметры оставить без изменений. Сохранить настройки.

    Таблица 4

    Измеряемая точка, с

    Т1

    Т2

    Твкл

    Дискр. выхода 1

    Твкл

    Дискр. выхода 2

    Твыкл

    Дискр. выходов 1 и 2

    0,5

    0 с

    5 с

    1 с

    1,5 с

    4с

    1

    0с

    5 с

    1 с

    2с

    4с

    10

    0с

    15 с

    1 с

    11 с

    14 с

    50

    0с

    55 с

    1 с

    51с

    54 с

    100

    0 с

    105 с

    1 с

    101с

    104 с

    • 6) Нажать кнопку Старт в программе «Секундомер», дождаться окончания измерения в программе, записать зафиксированные показания в графу «Показания повер. СИ, с». Показания эталонного средства измерений занести в графу «Показания эталона, мс».

    • 7) Повторить пункты 4-6 для каждой измеряемой точки, указанной в таблице 4.

    • 8) Рассчитать абсолютную погрешность по формуле (1) приведенной в разделе 9.

    Результаты проверки считаются положительными, если полученные значения погрешностей не превышают пределов, приведенных в приложении А.

    9 Обработка результатов измерений

    • 9.1 При проведении поверки комплекса в нормальных условиях согласно п.6 полученные оценки погрешности сравниваются со значением предела допускаемых значений погрешности и положительное либо отрицательное решение по испытаниям принимается по результатам этого сравнения.

    • 9.2 Определение пределов допустимых показаний поверяемого комплекса при воспроизведении напряжения переменного и постоянного тока (в т.ч. источника оперативного питания РЕТОМ-51.1, РЕТОМ-61.1), силы переменного и постоянного тока, частоты, угла фазового сдвига, а также измерении напряжения переменного и постоянного тока, интервалов времени.

    Абсолютная погрешность измерений определяется по формуле:

    А=Хизм-Хд,                 (1)

    где Хд - действительное значение задаваемой величины (по показаниям эталонного средства измерения);

    Х»зм - измеренное (выданное) значение задаваемой величины (по показаниям поверяемого комплекса).

    Для каждой проверяемой точки вычисляют граничные значения параметров поверяемого комплекса по формулам:

    а) при воспроизведении напряжения переменного и постоянного тока (в т.ч. источника оперативного питания РЕТОМ-51.1, РЕТОМ-61.1), силы переменного и постоянного тока, измерении напряжения переменного и постоянного тока:

    ^ниж __Допуск j^eepx _х Допуск

    ^=aXdi+bXK

    б) при воспроизведении частоты, угла фазового сдвига:

    j^-ииж _    _^допуск j^tepx _X Допуск

    Допуск = ь ,

    в) при измерении интервалов времени:

    ^ниж __Допуск j^eepx ■      | Допуск

    ^^aX^+b

    где Х""™, Х‘ерх - соответственно нижняя и верхняя граница допускаемых показаний значения величины параметра i-ой проверяемой точки;

    ддоидск _ допускаемое отклонение величины проверяемого параметра от действительного значения в i-ой проверяемой точке;

    Xdi - действительное значение величины проверяемого параметра в i-ой проверяемой точке (по показаниям эталонного средства измерения);

    а, b - коэффициенты, определяющие погрешность (указаны в таблицах Приложения А);

    Хк - конечное значение диапазона измерений (верхний предел).

    • 9.3 Определение пределов допустимых показаний поверяемого комплекса воспроизведении напряжения постоянного тока (источника оперативного питания РЕТОМ-51, РЕТОМ-61).

    Относительная погрешность 8 измерений определяется по формуле:

    ^=1^- ..^1.100% (2)

    Хд

    где: Хд - действительное значение задаваемой величины (показания эталонного средства измерения);

    Хиы - измеренное (выданное) значение задаваемой величины (показания поверяемого комплекса).

    Для каждой проверяемой точки вычисляют значения граничных показаний поверяемого комплекса по формулам:

    ^ниж __Допуск ^верх _]£  | Допуск

    =_S_

    1 100% д

    • 9.4 Регистрируют значение х,, соответствующее максимальному отклонению от установленного значения проверяемой точки (наблюдают 4-5 показаний), при этом следует отбросить явно ошибочные измерения случайного характера, не связанные с систематической погрешностью.

    Если по результатам измерений по 8.7.2 - 8.7.10 выполняется одно (любое) из неравенств:

    х(. < Х™ или xt > Х^,

    то комплекс бракуют. В противном случае заносят данные в протокол по форме, приведенной в Приложениях Б - Д, и переходят к следующей проверяемой точке.

    Если хотя бы в одной из проверяемых точек любого параметра выполняются указанные выше неравенства, комплекс бракуют. В противном случае результаты испытаний комплекса считаются удовлетворительными.

    10 Оформление результатов поверки

    • 10.1 Результаты поверки комплексов оформить в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», либо другим действующим нормативно техническим документом, регламентирующим поверку средств измерений.

    • 10.2 Положительные результаты поверки комплекса удостоверяются свидетельством о поверке и (или) записью в паспорте, заверяемой подписью поверителя и знаком поверки.

    • 10.3 При отрицательных результатах поверки комплекс не допускается к дальнейшему применению, выписывается извещение о непригодности.

    ПРИЛОЖЕНИЕ А

    (справочное)

    Метрологические характеристики комплекса

    Таблица А. 1 - Метрологические характеристики исполнения РЕТОМ -51

    Наименование характеристики               |      Значение

    Источники тока (3 источника, соединенные в звезду)

    Диапазоны воспроизведений силы переменного тока (действующее значение), А

    • - в трехфазном режиме или каждый источник используется независимо

    • - в одноканальном режиме (два источника параллельно)

    • - в одноканальном режиме (три источника параллельно)

    от 0 до 36

    от 0 до 72 от Одо 108

    Пределы допускаемой основной абсолютной погрешности воспроизведений силы переменного тока в диапазоне частот от 45 до 65 Гц, А

    ±(0,004-Х + 0,00004-Хк)

    Диапазон воспроизведений силы постоянного тока (три источника параллельно), А

    от 0 до 30

    Пределы допускаемой основной абсолютной погрешности воспроизведений силы постоянного тока, А

    ±(0,005-Х +0,0001-Хк)

    Источники напряжения

    (4 независимых источника, включая один с изолированной нейтралью)

    Диапазоны воспроизведений напряжения переменного тока (действующее значение), В

    • - в трехфазном режиме или в режиме «4 независимых источника», включая один с изолированной нейтралью

    • - в одноканальном режиме (два источника последовательно)

    • - в одноканальном режиме высокого напряжения (три источника последовательно)

    от Одо 135 от 0 до 270

    от 0 до 405

    Пределы допускаемой основной абсолютной погрешности воспроизведений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В

    ±(0,004-Х + 0,00004-Хк)

    Диапазон воспроизведений напряжения постоянного тока (два источника последовательно), В

    от 0 до 380

    Пределы допускаемой основной абсолютной погрешности воспроизведений напряжения постоянного тока, В

    ±(0,004-Х + 0,00004-Хк)

    Источники переменного тока и напряжения

    Диапазон частот воспроизводимых сигналов напряжения переменного тока, Гц

    от 1 до 2100

    Пределы    допускаемой    абсолютной    погрешности

    воспроизведений частоты в диапазоне частот св. 45 до 65 Гц включ., Гц

    ±0,0002

    Пределы    допускаемой    абсолютной    погрешности

    воспроизведений частоты в диапазонах частот от 1 до 45 Гц включ. и св. 65 Гц до Fk 2), Гц

    ±0,01

    Диапазон воспроизведений угла фазового сдвига между напряжениями, токами, напряжением и током на промышленной частоте 50 Гц, градус

    от 0 до 360

    Наименование характеристики

    Значение u

    Пределы    допускаемой    абсолютной    погрешности

    воспроизведений угла фазового сдвига между напряжениями, токами, напряжением и током (в диапазоне частот от 45 до 65 Гц при уровне сигнала в диапазоне от 10 до 100 % от верхней границы диапазона воспроизведений), градус

    ±0,3

    Источник напряжения постоянного тока (оперативного питания)

    Диапазон воспроизведений напряжения постоянного тока, В

    от 130 до 264

    Пределы допускаемой основной относительной погрешности воспроизведений напряжения постоянного тока, %

    ±1,0

    Миллисекундомер

    Диапазон измерений интервалов времени, с

    от 0,001 до 99999

    Пределы допускаемой абсолютной погрешности измерений интервалов времени, мс

    ±(0,001-Х+0,3)

    Аналоговые входы (2 входа)

    Диапазоны измерений напряжения переменного тока при частоте (50±2) Гц, В

    от 0,5 до 5 включ. св. 5 до 500

    Диапазоны измерений напряжения постоянного тока, В

    от 0,5 до 5 включ. св. 5 до 500

    Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного и постоянного тока, В

    ±(0,005-Х + 0,0001 Хк)

    > В формулах абсолютной погрешности приняты обозначения: X - измеренное (воспроизведенное) значение, Хк - конечное значение диапазона измерений (воспроизведений);

    5) Fk - конечное значение диапазона: 2100 Гц - для сигналов напряжения переменного тока, 1000 Гц - для сигналов силы переменного тока

    Таблица А.2 - Метрологические характеристики исполнения

    ?ЕТОМ™-51.1

    Наименование характеристики

    Значение

    Источники тока (3 источника, соединенные в звезду)

    Диапазоны воспроизведений силы переменного тока (действующее значение), А

    -в трехфазном режиме или каждый источник используется независимо

    • - в одноканальном режиме (два источника параллельно)

    • - в одноканальном режиме (три источника параллельно)

    от 0 до 36

    от 0 до 72

    от Одо 108

    Пределы допускаемой основной абсолютной погрешности воспроизведений силы переменного тока в диапазоне частот от 45 до 65 Гц, А

    ±(0,0009-Х + 0,00009-Хк)

    Диапазоны воспроизведений силы постоянного тока, А

    • - в трехканальном режиме (один источник)

    • - в одноканальном режиме (три источника параллельно)

    от 0 до 30 от Одо 100

    Пределы допускаемой основной абсолютной погрешности воспроизведений силы постоянного тока, А

    ±(0,0009-Х + 0,00009-Хк)

    Наименование характеристики

    Значение 0

    Источники напряжения (4 источника с общей нейтралью)

    Диапазоны воспроизведений напряжения переменного тока (действующее значение), В

    • - в четырехканальном режиме (каждый источник используется независимо)

    -в трехфазном режиме или каждый источник используется независимо

    • - в одноканальном режиме (два источника последовательно)

    от 0 до 300

    от 0 до 300

    от 0 до 600

    Пределы допускаемой основной абсолютной погрешности воспроизведений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В

    ±(0,0007 X + 0,000Г Хк)

    Диапазоны воспроизведений напряжения постоянного тока, В

    • - в четырехканальном режиме (один источник)

    • - в одноканальном режиме (два источника последовательно)

    от 0 до 300 от 0 до 600

    Пределы допускаемой основной абсолютной погрешности воспроизведений напряжения постоянного тока, В

    ±(0,0007 X + 0,0001 Хк)

    Источники переменного тока и напряжения

    Диапазон частот воспроизводимых сигналов напряжения переменного тока, Гц

    от 1 до 2100

    Пределы    допускаемой    абсолютной    погрешности

    воспроизведений частоты в диапазоне частот св. 45 до 65 Гц включ., Гц

    ±0,00001

    Пределы    допускаемой    абсолютной    погрешности

    воспроизведений частоты в диапазонах частот от 1 до 45 Гц включ. и св. 65 Гц до Fk 2), Гц

    ±0,01

    Диапазон воспроизведений угла фазового сдвига между напряжениями, токами, напряжением и током на промышленной частоте 50 Гц, градус

    от 0 до 360

    Пределы    допускаемой    абсолютной    погрешности

    воспроизведений угла фазового сдвига между напряжениями, токами, напряжением и током (в диапазоне частот от 45 до 65 Гц при уровне сигнала в диапазоне от 10 до 100 % от верхнего предела воспроизведений), градус

    ±0,1

    Источник напряжения постоянного тока (оперативного питания)

    Диапазон воспроизведений напряжения постоянного тока, В

    от 5 до 264

    Пределы допускаемой основной абсолютной погрешности воспроизведений напряжения постоянного тока, В

    ±(0,01 Х + 0,001 Хк)

    Миллисекундомер

    Диапазон измерений интервалов времени, с

    от 0,001 до 99999

    Пределы допускаемой абсолютной погрешности измерений интервалов времени, мс

    ± (0,001 Х+0,3)

    Наименование характеристики

    Значение

    Аналоговые входы (2 входа)

    Диапазоны измерений напряжения переменного тока при частоте (50±2) Гц, В

    от 0,06 до 6 включ. св. 6 до 600

    Диапазоны измерений напряжения постоянного тока, В

    от 0,06 до 6 включ. св. 6 до 600

    Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного и постоянного тока, В

    ±(0,001 Х + 0,0005 Хк)

    1 В формулах абсолютной погрешности приняты обозначения: X - измеренное (воспроизведенное) значение, Хк - конечное значение диапазона измерений (воспроизведений);

    • 2) Fk - конечное значение диапазона: 2100 Гц - для сигналов напряжения переменного тока;

    • 3) Дополнительные параметры выходного сигнала являются расчетными, формулы для расчета характеристик приведены в таблице 6. Расчетные параметры нормируются для ифазн. от 0,1 до 300 В и 1фазн. от 0,1 до 36 А частотой переменного тока от 48 до 52 Гц. Сопротивление нагрузки по напряжению не менее 1 кОм, по току не более 0,1 Ом.

    Таблица А.З - Метрологические характеристики исполнения РЕТОМ™-61

    Наименование характеристики

    Значение 1}

    Источники тока

    (2 группы по 3 источника, соединенных в звезду, с общей нейтралью)

    Диапазоны воспроизведений силы переменного тока (действующее значение), А

    • - в режиме шести независимых источников или две независимые трехфазные системы

    • - в трехфазном режиме увеличенного тока (по два источника параллельно)

    • - в одноканальном режиме (три источника параллельно)

    • - в одноканальном режиме увеличенного тока (шесть источников параллельно)

    от 0 до 36

    от 0 до 72

    от Одо 108

    от 0 до 216

    Пределы допускаемой основной абсолютной погрешности воспроизведений силы переменного тока в диапазоне частот от 45 до 65 Гц, А

    ±(0,004-Х + 0,00004-Хк)

    Диапазон воспроизведений силы постоянного тока (три источника параллельно), А

    от 0 до 30

    Пределы допускаемой основной абсолютной погрешности воспроизведений силы постоянного тока, А

    ±(0,005-Х +0,0001-Хк)

    Источники напряжения

    (4 независимых источника, включая один с изолированной нейтралью)

    Диапазоны воспроизведений напряжения переменного тока (действующее значение), В

    • - в трехфазном режиме или в режиме «4 независимых источника», включая один с изолированной нейтралью

    • - в одноканальном режиме (два источника последовательно)

    • - в одноканальном режиме высокого напряжения (три источника последовательно)

    от Одо 135 от 0 до 270

    от 0 до 405

    Наименование характеристики

    Значение 1)

    Пределы допускаемой основной абсолютной погрешности воспроизведений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В

    ±(0,004-Х + 0,00004-Хк)

    Диапазон воспроизведений напряжения постоянного тока (два источника последовательно), В

    от 0 до 380

    Пределы допускаемой основной абсолютной погрешности воспроизведений напряжения постоянного тока, В

    ±(0,004-X + 0,00004-Хк)

    Источники переменного тока и напряжения

    Диапазон частот воспроизводимых сигналов напряжения переменного тока, Гц

    от 1 до 2100

    Пределы   допускаемой   абсолютной   погрешности

    воспроизведений частоты в диапазоне частот св. 45 до 65 Гц включ., Гц

    ±0,0002

    Пределы   допускаемой   абсолютной   погрешности

    воспроизведений частоты в диапазонах частот от 1 до 45 Гц включ. и св. 65 Гц до Fk 2), Гц

    ±0,01

    Диапазон воспроизведений угла фазового сдвига между напряжениями, токами, напряжением и током на промышленной частоте 50 Гц, градус

    от 0 до 360

    Пределы   допускаемой   абсолютной   погрешности

    воспроизведений угла фазового сдвига между напряжениями, токами, напряжением и током (в диапазоне частот от 45 до 65 Гц при уровне сигнала в диапазоне от 10 до 100 % от верхнего предела воспроизведений), градус

    ±0,3

    Источник напряжения постоянного тока (оперативного питания)

    Диапазон воспроизведений напряжения постоянного тока, В

    от 130 до 264

    Пределы    допускаемой    основной    относительной

    погрешности воспроизведений напряжения постоянного тока, %

    ±1,0

    Миллисекундомер

    Диапазон измерений интервалов времени, с

    от 0,001 до 99999

    Пределы допускаемой абсолютной погрешности измерений интервалов времени, мс

    ± (0,001-Х+0,3)

    Аналоговые входы (2 входа)

    Диапазоны измерений напряжения переменного тока при частоте (50±2) Гц, В

    от 0,5 до 5 включ. св. 5 до 500

    Диапазоны измерений напряжения постоянного тока, В

    от 0,5 до 5 включ. св. 5 до 500

    Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного и постоянного тока, В

    ±(0,005-Х +0,0001-Хк)

    В формулах абсолютной погрешности приняты обозначения: X - измеренное (воспроизведенное) значение, Хк - конечное значение диапазона измерений (воспроизведений);

    2) Fk - конечное значение диапазона: 2100 Гц - для сигналов напряжения переменного тока, 1000 Гц - для сигналов силы переменного тока.

    Таблица А.4 -

    _ тм

    исполнения РЕТОМ -61.1

    Наименование характеристики

    Значение

    Источники тока

    (2 гальванически развязанные группы по 3 источника, соединенных в звезду)

    Диапазоны воспроизведений силы переменного тока (действующее значение), А:

    • - в режиме шести независимых источников или две независимые трехфазные системы

    • - в трехфазном режиме увеличенного тока (по два источника параллельно)

    • - в одноканальном режиме (три источника параллельно)

    • - в одноканальном режиме увеличенного тока (шесть источников параллельно)

    от 0 до 36

    от 0 до 72 от Одо 108

    от 0 до 216

    Пределы допускаемой основной абсолютной погрешности воспроизведений силы переменного тока в диапазоне частот от 45 до 65 Гц, А

    ±(0,0009-Х + 0,00009-Хк)

    Диапазоны воспроизведений силы постоянного тока, А

    • - в шестиканальном режиме (один источник)

    • - в одноканальном режиме (три источника параллельно)

    • - в одноканальном режиме увеличенного тока (шесть источников параллельно)

    от 0 до 30 от Одо 100

    от 0 до 200

    Пределы допускаемой основной абсолютной погрешности воспроизведений силы постоянного тока, А

    ±(0,0009-Х + 0,00009-Хк)

    Источники напряжения (4 источника с общей нейтралью)

    Диапазоны воспроизведений напряжения переменного тока (действующее значение), В

    • - в четырехканальном режиме (каждый источник используется независимо)

    • - в трехфазном режиме

    • - в одноканальном режиме (два источника последовательно)

    от 0 до 300 от 0 до 300 от 0 до 600

    Пределы допускаемой основной абсолютной погрешности воспроизведений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В

    ±(0,0007-Х + 0,0001 -Хк)

    Диапазоны воспроизведений напряжения постоянного тока, В

    • - в четырехканальном режиме (один источник)

    • - в одноканальном режиме (два источника последовательно)

    от 0 до 300 от 0 до 600

    Пределы допускаемой основной абсолютной погрешности воспроизведений напряжения постоянного тока, В

    ±(0,0007-Х + 0,0001 -Хк)

    Источники переменного тока и напряжения

    Диапазон частот воспроизводимых сигналов напряжения переменного тока, Гц

    от 1 до 2100

    Пределы    допускаемой    абсолютной    погрешности

    воспроизведений частоты в диапазоне св. 45 до 65 Гц включ., Гц

    ±0,00001

    Пределы    допускаемой    абсолютной    погрешности

    воспроизведений частоты в диапазонах частот от 1 до 45 Гц включ. и св. 65 Гц до Fk2), Гц

    ±0,01

    Диапазон воспроизведений угла фазового сдвига между напряжениями, токами, напряжением и током на промышленной частоте 50 Гц, градус

    от 0 до 360

    Продолжение таблицы А,4

    Наименование характеристики

    Значение

    Пределы    допускаемой    абсолютной    погрешности

    воспроизведений угла фазового сдвига между напряжениями, токами, напряжением и током (в диапазоне частот от 45 до 65 Гц при уровне сигнала в диапазоне от 10 до 100 % от верхнего предела воспроизведений), градус

    ±0,1

    Источник напряжения постоянного тока (оперативного питания)

    Диапазон воспроизведений напряжения постоянного тока, В

    от 5 до 264

    Пределы допускаемой основной абсолютной погрешности воспроизведений напряжения постоянного тока, В

    ±(0,01 Х +0,001 Хк)

    Миллисекундомер

    Диапазон измерений интервалов времени, с

    от 0,001 до 99999

    Пределы допускаемой абсолютной погрешности измерений интервалов времени, мс

    ± (0,001 Х+0,3)

    Аналоговые входы (2 входа)

    Диапазоны измерений напряжения переменного тока при частоте (50±2) Гц, В

    от 0,06 до 6 включ. св. 6 до 600

    Диапазоны измерений напряжения переменного и постоянного тока, В

    от 0,06 до 6 включ. св. 6 до 600

    Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного и постоянного тока, В

    ±(0,001 Х + 0,0005 Хк)

    ) В формулах абсолютной погрешности приняты обозначения: X - измеренное (воспроизведенное) значение, Хк - конечное значение диапазона измерений (воспроизведений);

    • 2) Fk - конечное значение диапазона: 2100 Гц - для сигналов напряжения переменного тока, 1000 Гц - для сигналов силы переменного тока;

    • 3) Дополнительные параметры выходного сигнала являются расчетными, формулы для расчета характеристик приведены в таблице 6. Расчетные параметры нормируются для Ифазн. от 0,1 до 300 В и 1фазн. от 0,1 до 36 А частотой переменного тока от 48 до 52 Гц. Сопротивление нагрузки по напряжению не менее 1 кОм, по току не более 0,1 Ом.

    Таблица А.5 - Характеристики программного обеспечения комплексов

    Идентификационные данные (признаки)

    Значение

    встроенное (для исполнений РЕТОМ-51, РЕТОМ-61)

    встроенное (для исполнений РЕТОМ-51.1, РЕТОМ-61.1)

    внешнее (стандартное)

    внешнее (универсальное)

    Идентификационное наименование ПО

    rtwin52.xxx

    rtwin71.xxx

    Arm32.exe

    RetShell.exe

    Номер версии (идентификационный номер ПО)

    2.48.0

    3.0.0

    не ниже

    5.2.2

    не ниже

    1.5.0.6850

    Цифровой идентификатор ПО

    -

    -

    -

    -

    ПРИЛОЖЕНИЕ Б

    (рекомендуемое)

    Форма протокола проверки комплекса РЕТОМ-51 (исполнение РЕТОМ-51)

    Наименование СИ Комплекс программно-технический измерительный____________________

    Тип СИ            РЕТОМ-51 (исполнение РЕТОМ-51)________________________________

    Зав. №  __________Дата выпуска:    ____________Дата поверки:   ________________

    Причина проведения поверки:            первичная, периодическая, после ремонта

    Условия проведения поверки:     температура окружающего воздуха ________________

    относительная влажность воздуха, %    _________________

    атмосферное давление, кПа (мм рт. ст.) __________________

    напряжение питающей сети, В          ________________

    частота сети, Гц                        __________________

    Методика поверки: ______БРГА.441323.041 МП______

    Средства поверки: ________________________________________________________________

    Проверка внешнего вида и опробование:     соответствует,          не соответствует

    Таблица Б. 1.1 - Воспроизведение напряжения переменного тока UA, UB, Uc

    №

    Провер. точка, В

    Показания повер. СИ, В

    Допус. погрешность, В

    Показания эталона, В

    Границы доп. значений, В

    а

    b

    -UA

    ~ив

    ~ис

    нижняя

    верхняя

    1

    1330

    13,500

    0,004

    0,00004

    13,441

    13,559

    2

    33,75

    33,750

    0,004

    0,00004

    33,610

    33,890

    3

    67,50

    67,500

    0,004

    0,00004

    67,225

    67,775

    4

    100,0

    100,000

    0,004

    0,00004

    99,595

    100,405

    5

    135,0

    135,000

    0,004

    0,00004

    134,455

    135,545

    Таблица Б. 1.2 - Воспроизведение напряжения переменного тока U3U0

    №

    Провер. точка, В

    Показания повер. СИ, В

    Допус. погрешность, В

    Показания эталона, В

    Границы доп. значений, В

    а

    b

    -U3U0

    нижняя

    верхняя

    1

    13,50

    13,500

    0,004

    0,00004

    13,441

    13,559

    2

    33,75

    33,750

    0,004

    0,00004

    33,610

    33,890

    3

    67,50

    67,500

    0,004

    0,00004

    67,225

    67,775

    4

    100,0

    100,000

    0,004

    0,00004

    99,595

    100,405

    5

    135,0

    135,000

    0,004

    0,00004

    134,455

    135,545

    Таблица Б Л .3 - Воспроизведение напряжения переменного тока Uab (два источника последовательно)

    №

    Провер. точка, В

    Показания повер. СИ, В

    Допус. погрешность, В

    Показания эталона, В

    Границы доп. значений, В

    а

    b

    -UAB

    нижняя

    верхняя

    1

    27,00

    27,000

    0,004

    0,00004

    26,881

    27,119

    2

    67,50

    67,500

    0,004

    0,00004

    67,219

    67,781

    3

    135,0

    135,000

    0,004

    0,00004

    134,449

    135,551

    4

    200,0

    200,000

    0,004

    0,00004

    199,189

    200,811

    5

    270,0

    270,000

    0,004

    0,00004

    268,909

    271,091

    Таблица Б Л .4 - Воспроизведение напряжения переменного тока Uab3uo

    (три источника последовательно)

    №

    Провер. точка, В

    Показания повер. СИ, В

    Допус. погрешность, В

    Показания эталона, В

    Границы доп. значений, В

    а

    b

    -UAB3U0

    нижняя

    верхняя

    1

    40,50

    40,500

    0,004

    0,00004

    40,322

    40,678

    2

    100,0

    100,000

    0,004

    0,00004

    99,584

    100,416

    3

    200,0

    200,000

    0,004

    0,00004

    199,184

    200,816

    4

    300,0

    300,000

    0,004

    0,00004

    298,784

    301,216

    5

    405,0

    405,000

    0,004

    0,00004

    403,364

    406,636

    Таблица Б.2 - Воспроизведение напряжения постоянного тока Uab

    №

    Провер. точка, В

    Показания повер. СИ, В

    Допус. погрешность, В

    Показания эталона, В

    Границы доп. значений, В

    а

    b

    =UAB

    нижняя

    верхняя

    1

    38,00

    38,000

    0,004

    0,00004

    37,833

    38,167

    2

    95,00

    95,000

    0,004

    0,00004

    94,605

    95,395

    3

    190,0

    190,000

    0,004

    0,00004

    189,225

    190,775

    4

    285,0

    285,000

    0,004

    0,00004

    283,845

    286,155

    5

    380,0

    380,000

    0,004

    0,00004

    378,465

    381,535

    Таблица Б.З - Воспроизведение напряжения постоянного тока «=и» (оперток)

    №

    Провер. точка, В

    Показания повер. СИ, В

    Допус. погрешность

    Показания эталона, В

    Границы доп. значений, В

    5

    =и

    нижняя

    верхняя

    1

    130,0

    130,00

    1,00%

    128,70

    131,30

    2

    176,0

    176,00

    1,00%

    174,24

    177,76

    3

    200,0

    200,00

    1,00%

    198,00

    202,00

    4

    220,0

    220,00

    1,00%

    217,80

    222,20

    5

    264,0

    264,00

    1,00%

    261,36

    266,64

    №

    Провер. точка, А

    Показания повер. СИ, А

    Допус. погрешность, А

    Показания эталона, А

    Границы доп. значений, А

    а

    b

    ~1А

    ~1В

    ~1С

    нижняя

    верхняя

    1

    3,600

    3,600

    0,004

    0,00004

    3,584

    3,616

    2

    9,000

    9,000

    0,004

    0,00004

    8,963

    9,037

    3

    18,00

    18,000

    0,004

    0,00004

    17,927

    18,073

    4

    27,00

    27,000

    0,004

    0,00004

    26,891

    27,109

    5

    36,00

    36,000

    0,004

    0,00004

    35,855

    36,145

    Таблица Б.4.2 - Воспроизведение силы переменного тока 1дв, 1вс> 1са

    (два источника параллельно)

    №

    Провер. точка, А

    Показания повер. СИ, А

    Допус. погрешность, А

    Показания эталона, А

    Границы доп. значений, А

    а

    b

    -IAB

    -IBC

    -ICA

    нижняя

    верхняя

    1

    7,200

    7,200

    0,004

    0,00004

    7,168

    7,232

    2

    18,00

    18,000

    0,004

    0,00004

    17,925

    18,075

    3

    36,00

    36,000

    0,004

    0,00004

    35,853

    36,147

    4

    54,00

    54,000

    0,004

    0,00004

    53,781

    54,219

    5

    72,00

    72,000

    0,004

    0,00004

    71,709

    72,291

    Таблица Б.4.3 - Воспроизведение силы переменного тока 1двс

    (три источника параллельно)

    №

    Провер. точка, А

    Показания повер. СИ, А

    Допус. погрешность, А

    Показания эталона, А

    Границы доп. значений, А

    а

    b

    -IABC

    нижняя

    верхняя

    1

    11,00

    11,000

    0,004

    0,00004

    10,952

    11,048

    2

    30,00

    30,000

    0,004

    0,00004

    29,876

    30,124

    3

    55,00

    55,000

    0,004

    0,00004

    54,776

    55,224

    4

    85,00

    85,000

    0,004

    0,00004

    84,656

    85,344

    5

    108,0

    108,000

    0,004

    0,00004

    107,564

    108,436

    Таблица Б.5 - Воспроизведение силы постоянного тока 1двс

    (три источника параллельно)

    №

    Провер. точка, А

    Показания повер. СИ, А

    Допус. погрешность, А

    Показания эталона, А

    Границы доп. значений, А

    а

    b

    =1АВС

    нижняя

    верхняя

    1

    3,000

    3,000

    0,005

    0,0001

    2,982

    3,018

    2

    7,500

    7,500

    0,005

    0,0001

    7,460

    7,541

    3

    15,00

    15,000

    0,005

    0,0001

    14,922

    15,078

    4

    22,50

    22,500

    0,005

    0,0001

    22,385

    22,616

    5

    30,00

    30,000

    0,005

    0,0001

    29,847

    30,153

    №

    Провер. точка, Гц

    Показания повер. СИ, Гц

    Допус. погрешность, Гц

    Показания эталона, Гц

    Границы доп. значений, Гц

    нижняя

    верхняя

    1

    1

    1,00

    0,01

    0,990

    1,010

    2

    10

    10,00

    0,01

    9,990

    10,010

    3

    46

    46,0000

    0,0002

    45,9998

    46,0002

    4

    50

    50,0000

    0,0002

    49,9998

    50,0002

    5

    65

    65,0000

    0,0002

    64,9998

    65,0002

    6

    500

    500,00

    0,01

    499,99

    500,01

    7

    1000

    1000,00

    0,01

    999,99

    1000,01

    8

    1500

    1500,00

    0,01

    1499,99

    1500,01

    9

    2100

    2100,00

    0,01

    2099,99

    2100,01

    Таблица Б.7 -

    Таблица Б.8.1 - Измерение напряжения переменного тока (аналоговые входы'

    №

    Провер. точка, В

    Показания эталона, В

    Допус. погрешность, В

    Показания поверяемого СИ, В

    Границы доп. значений, В

    а

    b

    Канал 1

    Канал 2

    нижняя

    верхняя

    /

    'иапазон измерений "0,5 В ...

    5 В"

    1

    0,5

    0,500

    0,005

    0,0001

    0,497

    0,503

    2

    м

    1,500

    0,005

    0,0001

    1,492

    1,508

    3

    3,0

    3,000

    0,005

    0,0001

    2,985

    3,016

    4

    4,0

    4,000

    0,005

    0,0001

    3,980

    4,021

    5

    5,0

    5,000

    0,005

    0,0001

    4,975

    5,026

    1

    0,5

    0,500

    0,005

    0,0001

    0,497

    0,503

    2

    1,5

    1,500

    0,005

    0,0001

    1,492

    1,508

    3

    3,0

    3,000

    0,005

    0,0001

    2,985

    3,016

    4

    4,0

    4,000

    0,005

    0,0001

    3,980

    4,021

    5

    5,0

    5,000

    0,005

    0,0001

    4,975

    5,026

    д

    'иапазон измерений "5 В ... 500 В"

    1

    6,0

    6,000

    0,005

    0,0001

    5,920

    6,080

    2

    50

    50,000

    0,005

    0,0001

    49,700

    50,300

    3

    150

    150,00

    0,005

    0,0001

    149,20

    150,80

    4

    350

    350,00

    0,005

    0,0001

    348,20

    351,80

    5

    500

    500,00

    0,005

    0,0001

    497,45

    502,55

    1

    6,0

    6,000

    0,005

    0,0001

    5,920

    6,080

    2

    50

    50,000

    0,005

    0,0001

    49,700

    50,300

    3

    150

    150,00

    0,005

    0,0001

    149,20

    150,80

    4

    350

    350,00

    0,005

    0,0001

    348,20

    351,80

    5

    500

    500,00

    0,005

    0,0001

    497,45

    502,55

    №

    Провер. точка, В

    Показания эталона, В

    Допус. погрешность, В

    Показания поверяемого СИ, В

    Границы доп. значений, В

    а

    b

    Канал 1

    Канал 2

    нижняя

    верхняя

    'иапазон измерений "0,5 В ...

    5 В"

    1

    03

    0,500

    0,005

    0,0001

    0,497

    0,503

    2

    13

    1,500

    0,005

    0,0001

    1,492

    1,508

    3

    3,0

    3,000

    0,005

    0,0001

    2,985

    3,016

    4

    4,0

    4,000

    0,005

    0,0001

    3,980

    4,021

    5

    5,0

    5,000

    0,005

    0,0001

    4,975

    5,026

    1

    03

    0,500

    0,005

    0,0001

    0,497

    0,503

    2

    13

    1,500

    0,005

    0,0001

    1,492

    1,508

    3

    3,0

    3,000

    0,005

    0,0001

    2,985

    3,016

    4

    4,0

    4,000

    0,005

    0,0001

    3,980

    4,021

    5

    5,0

    5,000

    0,005

    0,0001

    4,975

    5,026

    А

    'иапазон измерений "5 В ... 500 В"

    1

    6,0

    6,000

    0,005

    0,0001

    5,920

    6,080

    2

    50

    50,000

    0,005

    0,0001

    49,700

    50,300

    3

    150

    150,00

    0,005

    0,0001

    149,20

    150,80

    4

    350

    350,00

    0,005

    0,0001

    348,20

    351,80

    5

    500

    500,00

    0,005

    0,0001

    497,45

    502,55

    1

    6,0

    6,000

    0,005

    0,0001

    5,920

    6,080

    2

    50

    50,000

    0,005

    0,0001

    49,700

    50,300

    3

    150

    150,00

    0,005

    0,0001

    149,20

    150,80

    4

    350

    350,00

    0,005

    0,0001

    348,20

    351,80

    5

    500

    500,00

    0,005

    0,0001

    497,45

    502,55

    Таблица Б.9 - Измерение интервалов времени

    №

    Провер.

    точка

    Показания эталона, мс

    Допус. погрешность, мс

    Показания повер. СИ, с

    Границы доп. значений, с

    а

    b

    нижняя

    верхняя

    1

    03 с

    500

    0,001

    0,3

    0,4992

    0,5008

    2

    1 с

    1000

    0,001

    0,3

    0,9987

    1,0013

    3

    Юс

    10000

    0,001

    0,3

    9,9897

    10,0103

    4

    50 с

    50000

    0,001

    0,3

    49,9497

    50,0503

    5

    99 с

    99000

    0,001

    0,3

    98,9007

    99,0993

    Значение сопротивления изоляции составило > 2 МОм

    Заключение признано пригодным к применению, признано непригодным к применению Вьздано      свидетельство о поверке (извещение о непригодности) №_______________

    Поверку провел:                     _____________________________ / _______________

    сдвига

    №

    Задание

    Показания повер. СИ, градус

    Допус. погрешность, градус

    Показания эталона, градус

    Границы доп. значений, градус

    нижняя

    верхняя

    1

    Ua-Ub

    240,00

    0,3

    239,7

    240,3

    2

    Ua-Uc

    120,00

    0,3

    119,7

    120,3

    3

    Ua-Ia

    0,00

    0,3

    -о,з

    0,3

    4

    Ia-Ib

    240,00

    0,3

    239,7

    240,3

    5

    Ia-Ic

    120,00

    0,3

    119,7

    120,3

    6

    Ua-3U0

    90,00

    0,3

    89,7

    90,3

    ПРИЛОЖЕНИЕ В

    (рекомендуемое)

    Форма протокола проверки комплекса РЕТОМ-51 (исполнение РЕТОМ-51.1)

    Наименование СИ Комплекс программно-технический измерительный____________________

    Тип СИ            РЕТОМ-51 (исполнение РЕТОМ-51.1)_______________________________

    Зав. №  __________Дата выпуска:    ____________Дата поверки:   ________________

    Причина проведения поверки:            первичная, периодическая, после ремонта

    Условия проведения поверки:     температура окружающего воздуха ________________

    относительная влажность воздуха, %    _________________

    атмосферное давление, кПа (мм рт. ст.) _________________

    напряжение питающей сети, В          ________________

    частота сети, Гц                        __________________

    Методика поверки: ______БРГА.441323.041 МП______

    Средства поверки: ________________________________________________________________

    Проверка внешнего вида и опробование:     соответствует,          не соответствует

    Таблица В. 1.1 - Воспроизведение напряжения переменного тока Ua, Ub, Uc

    №

    Провер. точка, В

    Показания повер. СИ, В

    Допус. погрешность, В

    Показания эталона, В

    Границы доп. значений, В

    а

    b

    -UA

    ~ив

    ~ис

    нижняя

    верхняя

    1

    30,00

    30,000

    0,0007

    0,0001

    29,949

    30,051

    2

    75,00

    75,000

    0,0007

    0,0001

    74,918

    75,083

    3

    150,0

    150,000

    0,0007

    0,0001

    149,865

    150,135

    4

    225,0

    225,000

    0,0007

    0,0001

    224,813

    225,188

    5

    300,0

    300,000

    0,0007

    0,0001

    299,760

    300,240

    Таблица В. 1.2 - Воспроизведение напряжения переменного тока Изио

    №

    Провер. точка, В

    Показания повер. СИ, В

    Допус. погрешность, В

    Показания эталона, В

    Границы доп. значений, В

    а

    b

    -U3U0

    нижняя

    верхняя

    1

    30,00

    30,000

    0,0007

    0,0001

    29,949

    30,051

    2

    75,00

    75,000

    0,0007

    0,0001

    74,918

    75,083

    3

    150,0

    150,000

    0,0007

    0,0001

    149,865

    150,135

    4

    225,0

    225,000

    0,0007

    0,0001

    224,813

    225,188

    5

    300,0

    300,000

    0,0007

    0,0001

    299,760

    300,240

    Таблица В. 1.3 - Воспроизведение напряжения переменного тока Uab 'два источника последовательно)

    №

    Провер. точка, В

    Показания повер. СИ, В

    Допус. погрешность, В

    Показания эталона, В

    Границы доп. значений, В

    а

    b

    -UAB

    нижняя

    верхняя

    1

    60,00

    60,000

    0,0007

    0,0001

    59,898

    60,102

    2

    150,0

    150,000

    0,0007

    0,0001

    149,835

    150,165

    3

    300,0

    300,000

    0,0007

    0,0001

    299,730

    300,270

    4

    450,0

    450,000

    0,0007

    0,0001

    449,625

    450,375

    5

    600,0

    600,000

    0,0007

    0,0001

    599,520

    600,480

    №

    Провер. точка, В

    Показания повер. СИ, В

    Допус. погрешность, В

    Показания эталона, В

    Границы доп. значений, В

    а

    b

    =UA

    =ив

    =ис

    нижняя

    верхняя

    1

    30,00

    30,000

    0,0007

    0,0001

    29,949

    30,051

    2

    75,00

    75,000

    0,0007

    0,0001

    74,918

    75,083

    3

    150,0

    150,000

    0,0007

    0,0001

    149,865

    150,135

    4

    225,0

    225,000

    0,0007

    0,0001

    224,813

    225,188

    5

    300,0

    300,000

    0,0007

    0,0001

    299,760

    300,240

    Таблица В.2.2 - Воспроизведение напряжения постоянного тока Изио

    №

    Провер. точка, В

    Показания повер. СИ, В

    Допус. погрешность, В

    Показания эталона, В

    Границы доп. значений, В

    а

    b

    =изио

    нижняя

    верхняя

    1

    30,00

    30,000

    0,0007

    0,0001

    29,949

    30,051

    2

    75,00

    75,000

    0,0007

    0,0001

    74,918

    75,083

    3

    150,0

    150,000

    0,0007

    0,0001

    149,865

    150,135

    4

    225,0

    225,000

    0,0007

    0,0001

    224,813

    225,188

    5

    300,0

    300,000

    0,0007

    0,0001

    299,760

    300,240

    Таблица В.2.3 - Воспроизведение напряжения постоянного тока Uab

    №

    Провер. точка, В

    Показания повер. СИ, В

    Допус. погрешность, В

    Показания эталона, В

    Границы доп. значений, В

    а

    b

    =UAB

    нижняя

    верхняя

    1

    60,00

    60,000

    0,0007

    0,0001

    59,898

    60,102

    2

    100,0

    100,000

    0,0007

    0,0001

    99,870

    100,130

    3

    200,0

    200,000

    0,0007

    0,0001

    199,800

    200,200

    4

    400,0

    400,000

    0,0007

    0,0001

    399,660

    400,340

    5

    600,0

    600,000

    0,0007

    0,0001

    599,520

    600,480

    Таблица В.З - Воспроизведение напряжения постоянного тока «=и» (оперток)

    №

    Провер. точка, В

    Показания повер. СИ, В

    Допус. погрешность

    Показания эталона, В

    Границы доп. значений, В

    а

    b

    нижняя

    верхняя

    1

    5,0

    5,00

    0,01

    0,001

    4,686

    5,314

    2

    50,0

    50,00

    0,01

    0,001

    49,236

    50,764

    3

    100,0

    100,00

    0,01

    0,001

    98,736

    101,264

    4

    150,0

    150,00

    0,01

    0,001

    148,236

    151,764

    5

    264,0

    264,00

    0,01

    0,001

    261,096

    266,904

    Таблица В.4.1 - Воспроизведение силы переменного тока 1д, 1В, 1с

    №

    Провер. точка, А

    Показания повер. СИ, А

    Допус. погрешность, А

    Показания эталона, А

    Границы доп. значений, А

    а

    b

    ~1А

    ~1В

    ~1С

    нижняя

    верхняя

    1

    3,600

    3,600

    0,0009

    0,00009

    3,594

    3,606

    2

    9,000

    9,000

    0,0009

    0,00009

    8,989

    9,011

    3

    18,00

    18,000

    0,0009

    0,00009

    17,981

    18,019

    4

    27,00

    27,000

    0,0009

    0,00009

    26,972

    27,028

    5

    36,00

    36,000

    0,0009

    0,00009

    35,964

    36,036

    Таблица В.4.2 - Воспроизведение силы переменного тока 1дв, IBc, 1са (два источника параллельно)

    №

    Провер. точка, А

    Показания повер. СИ, А

    Допус. погрешность, А

    Показания эталона, А

    Границы доп. значений, А

    а

    b

    ~1АВ

    -IBC

    -ICA

    нижняя

    верхняя

    1

    7,200

    7,200

    0,0009

    0,00009

    7,187

    7,213

    2

    18,00

    18,000

    0,0009

    0,00009

    17,977

    18,023

    3

    36,00

    36,000

    0,0009

    0,00009

    35,961

    36,039

    4

    54,00

    54,000

    0,0009

    0,00009

    53,945

    54,055

    5

    72,00

    72,000

    0,0009

    0,00009

    71,929

    72,071

    Таблица В.4.3 - Воспроизведение силы переменного тока 1двс (три источника параллельно)

    №

    Провер. точка, А

    Показания повер. СИ, А

    Допус. погрешность, А

    Показания эталона, А

    Границы доп. значений, А

    а

    b

    -IABC

    нижняя

    верхняя

    1

    11,00

    11,000

    0,0009

    0,00009

    10,980

    11,020

    2

    30,00

    30,000

    0,0009

    0,00009

    29,963

    30,037

    3

    55,00

    55,000

    0,0009

    0,00009

    54,941

    55,059

    4

    85,00

    85,000

    0,0009

    0,00009

    84,914

    85,086

    5

    108,0

    108,000

    0,0009

    0,00009

    107,893

    108,107

    Таблица В.5.1 - Воспроизведение силы постоянного тока 1д, 1в, 1с (один источник)

    №

    Провер. точка, А

    Показания повер. СИ, А

    Допус. погрешность, А

    Показания эталона, А

    Границы доп. значений, А

    а

    b

    =1А

    =1В

    =1С

    нижняя

    верхняя

    1

    3,000

    3,000

    0,0009

    0,00009

    2,995

    3,005

    2

    7,500

    7,500

    0,0009

    0,00009

    7,491

    7,509

    3

    15,00

    15,000

    0,0009

    0,00009

    14,984

    15,016

    4

    22,50

    22,500

    0,0009

    0,00009

    22,477

    22,523

    5

    30,00

    30,000

    0,0009

    0,00009

    29,970

    30,030

    Таблица В.5.2 - Воспроизведение силы постоянного тока 1двс (три источника параллельно)

    №

    Провер. точка, А

    Показания повер. СИ, А

    Допус. погрешность, А

    Показания эталона, А

    Границы доп. значений, А

    а

    b

    =1АВС

    нижняя

    верхняя

    1

    10,00

    10,000

    0,0009

    0,00009

    9,982

    10,018

    2

    25,00

    25,000

    0,0009

    0,00009

    24,969

    25,032

    3

    50,00

    50,000

    0,0009

    0,00009

    49,946

    50,054

    4

    75,00

    75,000

    0,0009

    0,00009

    74,924

    75,077

    5

    100,0

    100,000

    0,0009

    0,00009

    99,901

    100,099

    №

    Провер. точка, Гц

    Показания повер. СИ, Гц

    Допус. погрешность, Гц

    Показания эталона, Гц

    Границы доп. значений, Гц

    нижняя

    верхняя

    1

    1

    1,00

    0,01

    0,990

    1,010

    2

    10

    10,00

    0,01

    9,990

    10,010

    3

    46

    46,000

    0,00001

    45,99999

    46,00001

    4

    50

    50,000

    0,00001

    49,99999

    50,00001

    5

    65

    65,000

    0,00001

    64,99999

    65,00001

    6

    500

    500,00

    0,01

    499,99

    500,01

    7

    1000

    1000,00

    0,01

    999,99

    1000,01

    8

    1500

    1500,00

    0,01

    1499,99

    1500,01

    9

    2100

    2100,00

    0,01

    2099,99

    2100,01

    Таблица В.7 - Воспроизведение угла фазового сдвига

    №

    Задание

    Показания повер. СИ, градус

    Допус. погрешность, градус

    Показания эталона, градус

    Границы доп. значений, градус

    нижняя

    верхняя

    1

    Ua-Ub

    240,00

    0,1

    239,9

    240,1

    2

    Ua-Uc

    120,00

    0,1

    119,9

    120,1

    3

    Ua-Ia

    0,00

    0,1

    -0,1

    0,1

    4

    Ia-Ib

    240,00

    0,1

    239,9

    240,1

    5

    . Ia-Ic

    120,00

    0,1

    119,9

    120,1

    Таблица В.8.1 - Измерение напряжения переменного тока (аналоговые входы)

    №

    Провер. точка, В

    Показания эталона, В

    Допус. погрешность, В

    Показания поверяемого СИ, В

    Границы доп. значений, В

    а

    ь

    Канал 1

    Канал 2

    нижняя

    верхняя

    Предел измерений "6 В"

    1

    0,6

    0,600

    0,001

    0,0005

    0,596

    0,604

    2

    М

    1,500

    0,001

    0,0005

    1,496

    1,505

    3

    3,0

    3,000

    0,001

    0,0005

    2,994

    3,006

    4

    4,5

    4,500

    0,001

    0,0005

    4,493

    4,508

    5

    6,0

    6,000

    0,001

    0,0005

    5,991

    6,009

    1

    0,6

    0,600

    0,001

    0,0005

    0,596

    0,604

    2

    1,5

    1,500

    0,001

    0,0005

    1,496

    1,505

    3

    3,0

    3,000

    0,001

    0,0005

    2,994

    3,006

    4

    4,5

    4,500

    0,001

    0,0005

    4,493

    4,508

    5

    6,0

    6,000

    0,001

    0,0005

    5,991

    6,009

    Предел измерений "600 В

    м

    1

    7,0

    7,000

    0,001

    0,0005

    6,693

    7,307

    2

    50

    50,000

    0,001

    0,0005

    49,650

    50,350

    3

    150

    150,00

    0,001

    0,0005

    149,55

    150,45

    4

    400

    400,00

    0,001

    0,0005

    399,30

    400,70

    5

    600

    600,00

    0,001

    0,0005

    599,10

    600,90

    1

    7,0

    7,000

    0,001

    0,0005

    6,693

    7,307

    2

    50

    50,000

    0,001

    0,0005

    49,650

    50,350

    3

    150

    150,00

    0,001

    0,0005

    149,55

    150,45

    4

    400

    400,00

    0,001

    0,0005

    399,30

    400,70

    5

    600

    600,00

    0,001

    0,0005

    599,10

    600,90

    №

    Провер. точка, В

    Показания эталона, В

    Допус. погрешность, В

    Показания поверяемого СИ, В

    Границы доп. значений, В

    а

    ь

    Канал 1

    Канал 2

    нижняя

    верхняя

    Предел измерений "6 В"

    1

    0,6

    0,600

    0,001

    0,0005

    0,596

    0,604

    2

    1,5

    1,500

    0,001

    0,0005

    1,496

    1,505

    3

    3,0

    3,000

    0,001

    0,0005

    2,994

    3,006

    4

    4,5

    4,500

    0,001

    0,0005

    4,493

    4,508

    5

    6,0

    6,000

    0,001

    0,0005

    5,991

    6,009

    1

    0,6

    0,600

    0,001

    0,0005

    0,596

    0,604

    2

    1,5

    1,500

    0,001

    0,0005

    1,496

    1,505

    3

    3,0

    3,000

    0,001

    0,0005

    2,994

    3,006

    4

    4,5

    4,500

    0,001

    0,0005

    4,493

    4,508

    5

    6,0

    6,000

    0,001

    0,0005

    5,991

    6,009

    Предел измерений "600 В

    н

    1

    7,0

    7,000

    0,001

    0,0005

    6,693

    7,307

    2

    50

    50,000

    0,001

    0,0005

    49,650

    50,350

    3

    150

    150,00

    0,001

    0,0005

    149,55

    150,45

    4

    400

    400,00

    0,001

    0,0005

    399,30

    400,70

    5

    600

    600,00

    0,001

    0,0005

    599,10

    600,90

    1

    7,0

    7,000

    0,001

    0,0005

    6,693

    7,307

    2

    50

    50,000

    0,001

    0,0005

    49,650

    50,350

    3

    150

    150,00

    0,001

    0,0005

    149,55

    150,45

    4

    400

    400,00

    0,001

    0,0005

    399,30

    400,70

    5

    600

    600,00

    0,001

    0,0005

    599,10

    600,90

    Таблица В.9 - Измерение интервалов времени

    №

    Провер.

    точка

    Показания эталона, мс

    Допус. погрешность, мс

    Показания повер. СИ, с

    Границы доп. значений, с

    а

    b

    нижняя

    верхняя

    1

    0,5 с

    500

    0,001

    0,3

    0,4992

    0,5008

    2

    1 с

    1000

    0,001

    0,3

    0,9987

    1,0013

    3

    10 с

    10000

    0,001

    0,3

    9,9897

    10,0103

    4

    50 с

    50000

    0,001

    0,3

    49,9497

    50,0503

    5

    99с

    99000

    0,001

    0,3

    98,9007

    99,0993

    Значение сопротивления изоляции составило > 2 МОм

    Заключение признано пригодным к применению, признано непригодным к применению Выдано      свидетельство о поверке (извещение о непригодности) №_______________

    Поверку провел:                     _____________________________ / _______________

    ПРИЛОЖЕНИЕ Г

    (рекомендуемое)

    Форма протокола проверки комплекса РЕТОМ-61 (исполнение РЕТОМ-61)

    Наименование СИ Комплекс программно-технический измерительный____________________

    Тип СИ            РЕТОМ-61 (исполнение РЕТОМ-61)_______________________________

    Зав. №  __________Дата выпуска:    ____________Дата поверки:   ________________

    Причина проведении поверки:            первичная, периодическая, после ремонта

    Условии проведения поверки:     температура окружающего воздуха ________________

    относительная влажность воздуха, %    _________________

    атмосферное давление, кПа (мм рт. ст.) _________________

    напряжение питающей сети, В         ________________

    частота сети, Гц                        __________________

    Методика поверки: ______ЕРГА.441323.041 МП______

    Средства поверки: ______________________________________________________________

    Проверка внешнего вида и опробование:     соответствует,

    не соответствует

    Таблица Г. 1.1 - Воспроизведение напряжения переменного тока Ua, Ub, Uc

    №

    Провер. точка, В

    Показания повер. СИ, В

    Допус. погрешность, В

    Показания эталона, В

    Границы доп. значений, В

    а

    Ь

    ~ив

    ~ис

    нижняя

    верхняя

    1

    1330

    13,500

    0,004

    0,00004

    13,441

    13,559

    2

    33,75

    33,750

    0,004

    0,00004

    33,610

    33,890

    3

    67,50

    67,500

    0,004

    0,00004

    67,225

    67,775

    4

    100,0

    100,000

    0,004

    0,00004

    99,595

    100,405

    5

    135,0

    135,000

    0,004

    0,00004

    134,455

    135,545

    Таблица Г. 1.2 - Воспроизведение напряжения переменного тока изио

    №

    Провер. точка, В

    Показания повер. СИ, В

    Допус. погрешность, В

    Показания эталона, В

    Границы доп. значений, В

    а

    b

    -изио

    нижняя

    верхняя

    1

    13,50

    13,500

    0,004

    0,00004

    13,441

    13,559

    2

    33,75

    33,750

    0,004

    0,00004

    33,610

    33,890

    3

    67,50

    67,500

    0,004

    0,00004

    67,225

    67,775

    4

    100,0

    100,000

    0,004

    0,00004

    99,595

    100,405

    5

    135,0

    135,000

    0,004

    0,00004

    134,455

    135,545

    Таблица Г. 1.3 - Воспроизведение напряжения переменного тока Uab (два источника последовательно)

    №

    Провер. точка, В

    Показания повер. СИ, В

    Допус. погрешность, В

    Показания эталона, В

    Границы доп. значений, В

    а

    b

    -UAB

    нижняя

    верхняя

    1

    27,00

    27,000

    0,004

    0,00004

    26,881

    27,119

    2

    67,50

    67,500

    0,004

    0,00004

    67,219

    67,781

    3

    135,0

    135,000

    0,004

    0,00004

    134,449

    135,551

    4

    200,0

    200,000

    0,004

    0,00004

    199,189

    200,811

    5

    270,0

    270,000

    0,004

    0,00004

    268,909

    271,091

    Таблица Г. 1.4 - Воспроизведение напряжения переменного тока идвзио

    (три источника последовательно)

    №

    Провер. точка, В

    Показания повер. СИ, В

    Допус. погрешность, В

    Показания эталона, В

    Границы доп. значений, В

    а

    b

    -UAB3U0

    нижняя

    верхняя

    1

    40,50

    40,500

    0,004

    0,00004

    40,322

    40,678

    2

    100,0

    100,000

    0,004

    0,00004

    99,584

    100,416

    3

    200,0

    200,000

    0,004

    0,00004

    199,184

    200,816

    4

    300,0

    300,000

    0,004

    0,00004

    298,784

    301,216

    5

    405,0

    405,000

    0,004

    0,00004

    403,364

    406,636

    Таблица Г.2 - Воспроизведение напряжения постоянного тока Uab

    №

    Провер. точка, В

    Показания повер. СИ, В

    Допус. погрешность, В

    Показания эталона, В

    Границы доп. значений, В

    а

    b

    =UAB

    нижняя

    верхняя

    1

    38,00

    38,000

    0,004

    0,00004

    37,833

    38,167

    2

    95,00

    95,000

    0,004

    0,00004

    94,605

    95,395

    3

    190,0

    190,000

    0,004

    0,00004

    189,225

    190,775

    4

    285,0

    285,000

    0,004

    0,00004

    283,845

    286,155

    5

    380,0

    380,000

    0,004

    0,00004

    378,465

    381,535

    Таблица Г.3 - Воспроизведение напряжения постоянного тока «=и» (оперток)

    №

    Провер. точка, В

    Показания повер. СИ, В

    Допус. погрешность

    Показания эталона, В

    Границы доп. значений, В

    б

    =и

    нижняя

    верхняя

    1

    130,0

    130,00

    1,00%

    128,70

    131,30

    2

    176,0

    176,00

    1,00%

    174,24

    177,76

    3

    200,0

    200,00

    1,00%

    198,00

    202,00

    4

    220,0

    220,00

    1,00%

    217,80

    222,20

    5

    264,0

    264,00

    1,00%

    261,36

    266,64

    Таблица Г.4.1 - Воспроизведение силы переменного тока 1д, 1в, 1с

    №

    Провер. точка, А

    Показания повер. СИ, А

    Допус. погрешность, А

    Показания эталона, А

    Границы доп. значений, А

    а

    b

    ~1А

    ~1В

    ~1С

    нижняя

    верхняя

    1

    3,600

    3,600

    0,004

    0,00004

    3,584

    3,616

    2

    9,000

    9,000

    0,004

    0,00004

    8,963

    9,037

    3

    18,00

    18,000

    0,004

    0,00004

    17,927

    18,073

    4

    27,00

    27,000

    0,004

    0,00004

    26,891

    27,109

    5

    36,00

    36,000

    0,004

    0,00004

    35,855

    36,145

    Таблица Г.4.2 - Воспроизведение силы переменного тока 1Аь 1вь Ici

    №

    Провер. точка, А

    Показания повер. СИ, А

    Допус. погрешность, А

    Показания эталона, А

    Границы доп. значений, А

    а

    b

    ~1В1

    -IC1

    нижняя

    верхняя

    1

    3,600

    3,600

    0,004

    0,00004

    3,584

    3,616

    2

    9,000

    9,000

    0,004

    0,00004

    8,963

    9,037

    3

    18,00

    18,000

    0,004

    0,00004

    17,927

    18,073

    4

    27,00

    27,000

    0,004

    0,00004

    26,891

    27,109

    5

    36,00

    36,000

    0,004

    0,00004

    35,855

    36,145

    Таблица Г.4.3 - Воспроизведение силы переменного тока 1даь 1ввь Icci

    (два источника параллельно)

    №

    Провер. точка, А

    Показания повер. СИ, А

    Допус. погрешность, А

    Показания эталона, А

    Границы доп. значений, А

    а

    b

    -IAA1

    -IBB1

    -ICC1

    нижняя

    верхняя

    1

    7,200

    7,200

    0,004

    0,00004

    7,168

    7,232

    2

    18,00

    18,000

    0,004

    0,00004

    17,925

    18,075

    3

    36,00

    36,000

    0,004

    0,00004

    35,853

    36,147

    4

    54,00

    54,000

    0,004

    0,00004

    53,781

    54,219

    5

    72,00

    72,000

    0,004

    0,00004

    71,709

    72,291

    Таблица Г.4.4 - Воспроизведение силы переменного тока 1двс, Iaibici

    (три источника параллельно)

    №

    Провер. точка, А

    Показания повер. СИ, А

    Допус. погрешность, А

    Показания эталона, А

    Границы доп. значений, А

    а

    b

    -IABC

    -IA1B1C1

    нижняя

    верхняя

    1

    11,00

    11,000

    0,004

    0,00004

    10,952

    11,048

    2

    30,00

    30,000

    0,004

    0,00004

    29,876

    30,124

    3

    55,00

    55,000

    0,004

    0,00004

    54,776

    55,224

    4

    85,00

    85,000

    0,004

    0,00004

    84,656

    85,344

    5

    108,0

    108,000

    0,004

    0,00004

    107,564

    108,436

    Таблица Г.4.5 - Воспроизведение силы переменного тока Iabcaibici (шесть источников параллельно)

    №

    Провер. точка, А

    Показания повер. СИ, А

    Допус. погрешность, А

    Показания эталона, А

    Границы доп. значений, А

    а

    b

    -IABCA1B1C1

    нижняя

    верхняя

    1

    21,60

    21,600

    0,004

    0,00004

    21,505

    21,695

    2

    54,00

    54,000

    0,004

    0,00004

    53,775

    54,225

    3

    85,00

    85,000

    0,004

    0,00004

    84,651

    85,349

    4

    100,0

    100,000

    0,004

    0,00004

    99,591

    100,409

    5

    120,0

    120,000

    0,004

    0,00004

    119,511

    120,489

    Таблица Г.5 - Воспроизведение силы постоянного тока 1двс, Iaibici (три источника параллельно)

    №

    Провер. точка, А

    Показания повер. СИ, А

    Допус. погрешность, А

    Показания эталона, А

    Границы доп. значений, А

    а

    b

    =1АВС

    =1А1В1С1

    нижняя

    верхняя

    1

    3,000

    3,000

    0,005

    0,0001

    2,982

    3,018

    2

    7,500

    7,500

    0,005

    0,0001

    7,460

    7,541

    3

    15,00

    15,000

    0,005

    0,0001

    14,922

    15,078

    4

    22,50

    22,500

    0,005

    0,0001

    22,385

    22,616

    5

    30,00

    30,000

    0,005

    0,0001

    29,847

    30,153

    Таблица Г.6 - Воспроизведение частоты переменного тока

    №

    Провер. точка, Гц

    Показания повер. СИ, Гц

    Допус. погрешность, Гц

    Показания эталона, Гц

    Границы доп. значений, Гц

    нижняя

    верхняя

    1

    1

    1,00

    0,01

    0,990

    1,010

    2

    10

    10,00

    0,01

    9,990

    10,010

    3

    46

    46,0000

    0,0002

    45,9998

    46,0002

    4

    50

    50,0000

    0,0002

    49,9998

    50,0002

    5

    65

    65,0000

    0,0002

    64,9998

    65,0002

    6

    500

    500,00

    0,01

    499,99

    500,01

    7

    1000

    1000,00

    0,01

    999,99

    1000,01

    8

    1500

    1500,00

    0,01

    1499,99

    1500,01

    9

    2100

    2100,00

    0,01

    2099,99

    2100,01

    Таблица Г.7 - Воспроизведение угла фазового сдвига

    №

    Задание

    Показания повер. СИ, градус

    Допус. погрешность, градус

    Показания эталона, градус

    Границы доп. значений, градус

    нижняя

    верхняя

    1

    Ua-Ub

    240,00

    0,3

    239,7

    240,3

    2

    Ua-Uc

    120,00

    0,3

    119,7

    120,3

    3

    Ua-Ia

    0,00

    0,3

    -0,3

    0,3

    4

    Ia-Ib

    240,00

    0,3

    239,7

    240,3

    5

    Ia-Ic

    120,00

    0,3

    119,7

    120,3

    6

    Ua-Ial

    0,00

    0,3

    -0,3

    0,3

    7

    Ial-Ibl

    240,00

    0,3

    239,7

    240,3

    8

    Ial-Icl

    120,00

    0,3

    119,7

    120,3

    9

    Ua-3U0

    90,00

    0,3

    89,7

    90,3

    Таблица Г.8.1 - Измерение напряжения переменного тока (аналоговые входы)

    №

    Провер. точка, В

    Показания эталона, В

    Допус. погрешность, В

    Показания поверяемого СИ, В

    Границы доп. значений, В

    а

    b

    Канал 1

    Канал 2

    нижняя

    верхняя

    к

    иапазон измерений "0,5 В ...

    5 В"

    1

    0,5

    0,500

    0,005

    0,0001

    0,497

    0,503

    2

    1,5

    1,500

    0,005

    0,0001

    1,492

    1,508

    3

    3,0

    3,000

    0,005

    0,0001

    2,985

    3,016

    4

    4,0

    4,000

    0,005

    0,0001

    3,980

    4,021

    5

    5,0

    5,000

    0,005

    0,0001

    4,975

    5,026

    1

    0,5

    0,500

    0,005

    0,0001

    0,497

    0,503

    2

    1,5

    1,500

    0,005

    0,0001

    1,492

    1,508

    3

    3,0

    3,000

    0,005

    0,0001

    2,985

    3,016

    4

    4,0

    4,000

    0,005

    0,0001

    3,980

    4,021

    5

    5,0

    5,000

    0,005

    0,0001

    4,975

    5,026

    д

    'иапазон измерений "5 В ... 500 В"

    1

    6,0

    6,000

    0,005

    0,0001

    5,920

    6,080

    2

    50

    50,000

    0,005

    0,0001

    49,700

    50,300

    3

    150

    150,00

    0,005

    0,0001

    149,20

    150,80

    4

    350

    350,00

    0,005

    0,0001

    348,20

    351,80

    5

    500

    500,00

    0,005

    0,0001

    497,45

    502,55

    1

    6,0

    6,000

    0,005

    0,0001

    5,920

    6,080

    2

    50

    50,000

    0,005

    0,0001

    49,700

    50,300

    3

    150

    150,00

    0,005

    0,0001

    149,20

    150,80

    4

    350

    350,00

    0,005

    0,0001

    348,20

    351,80

    5

    500

    500,00

    0,005

    0,0001

    497,45

    502,55

    Таблица Г.8.2 - Измерение напряжения постоянного тока (аналоговые входы)

    №

    Провер. точка, В

    Показания эталона, В

    Допус. погрешность, В

    Показания поверяемого СИ, В

    Границы доп. значений, В

    а

    b

    Канал 1

    Канал 2

    нижняя

    верхняя

    Д

    'иапазон измерений "0,5 В ...

    5 В"

    1

    0,5

    0,500

    0,005

    0,0001

    0,497

    0,503

    2

    1,5

    1,500

    0,005

    0,0001

    1,492

    1,508

    3

    3,0

    3,000

    0,005

    0,0001

    2,985

    3,016

    4

    4,0

    4,000

    0,005

    0,0001

    3,980

    4,021

    5

    5,0

    5,000

    0,005

    0,0001

    4,975

    5,026

    1

    0,5

    0,500

    0,005

    0,0001

    0,497

    0,503

    2

    1,5

    1,500

    0,005

    0,0001

    1,492

    1,508

    3

    3,0

    3,000

    0,005

    0,0001

    2,985

    3,016

    4

    4,0

    4,000

    0,005

    0,0001

    3,980

    4,021

    5

    5,0

    5,000

    0,005

    0,0001

    4,975

    5,026

    Диапазон измерений "5 В ... 500 В"

    1

    6,0

    6,000

    0,005

    0,0001

    -

    5,920

    6,080

    2

    50

    50,000

    0,005

    0,0001

    -

    49,700

    50,300

    3

    150

    150,00

    0,005

    0,0001

    -

    149,20

    150,80

    4

    350

    350,00

    0,005

    0,0001

    -

    348,20

    351,80

    5

    500

    500,00

    0,005

    0,0001

    497,45

    502,55

    1

    6,0

    6,000

    0,005

    0,0001

    5,920

    6,080

    2

    50

    50,000

    0,005

    0,0001

    49,700

    50,300

    3

    150

    150,00

    0,005

    0,0001

    149,20

    150,80

    4

    350

    350,00

    0,005

    0,0001

    348,20

    351,80

    5

    500

    500,00

    0,005

    0,0001

    497,45

    502,55

    Таблица Г.9 - Измерение интервалов времени

    №

    Провер.

    точка

    Показания эталона, мс

    Допус. погрешность, мс

    Показания повер. СИ, с

    Границы доп. значений, с

    а

    b

    нижняя

    верхняя

    1

    0,5 с

    500

    0,001

    0,3

    0,4992

    0,5008

    2

    1 с

    1000

    0,001

    0,3

    0,9987

    1,0013

    3

    Юс

    10000

    0,001

    0,3

    9,9897

    10,0103

    4

    50 с

    50000

    0,001

    0,3

    49,9497

    50,0503

    5

    99 с

    99000

    0,001

    0,3

    98,9007

    99,0993

    Значение сопротивления изоляции составило > 2 МОм

    Заключение признано пригодным к применению, признано непригодным к применению Выдано      свидетельство о поверке (извещение о непригодности) №_______________

    Поверку провел:                     _____________________________ / _______________

    ПРИЛОЖЕНИЕ Д

    (рекомендуемое)

    Форма протокола проверки комплекса РЕТОМ-61 (исполнение РЕТОМ-61.1)

    Наименование СИ Комплекс программно-технический измерительный____________________

    Тип СИ            РЕТОМ-61 (исполнение РЕТОМ-61.1)______________________________

    Зав. №  __________Дата выпуска:    ____________Дата поверки:   ________________

    Причина проведения поверки:            первичная, периодическая, после ремонта

    Условия проведения поверки:     температура окружающего воздуха ________________

    относительная влажность воздуха, %    _________________

    атмосферное давление, кПа (мм рт. ст.) _________________

    напряжение питающей сети, В          ________________

    частота сети, Гц                        __________________

    Методика поверки: ______БРГА.441323.041 МП______

    Средства поверки: ________________________________________________________________

    Проверка внешнего вида и опробование:

    соответствует,

    не соответствует

    переменного тока Ц

    №

    Провер. точка, В

    Показания повер. СИ, В

    Допус. погрешность, В

    Показания эталона, В

    Границы доп. значений, В

    а

    b

    -UA

    ~ив

    ~ис

    нижняя

    верхняя

    1

    30,00

    30,000

    0,0007

    0,0001

    29,949

    30,051

    2

    75,00

    75,000

    0,0007

    0,0001

    74,918

    75,083

    3

    150,0

    150,000

    0,0007

    0,0001

    149,865

    150,135

    4

    225,0

    225,000

    0,0007

    0,0001

    224,813

    225,188

    5

    300,0

    300,000

    0,0007

    0,0001

    299,760

    300,240

    :.1.2-

    переменного тока

    №

    Провер. точка, В

    Показания повер. СИ, В

    Допус. погрешность, В

    Показания эталона, В

    Границы доп. значений, В

    а

    b

    -U3U0

    нижняя

    верхняя

    1

    30,00

    30,000

    0,0007

    0,0001

    29,949

    30,051

    2

    75,00

    75,000

    0,0007

    0,0001

    74,918

    75,083

    3

    150,0

    150,000

    0,0007

    0,0001

    149,865

    150,135

    4

    225,0

    225,000

    0,0007

    0,0001

    224,813

    225,188

    5

    300,0

    300,000

    0,0007

    0,0001

    299,760

    300,240

    Таблица Д. 1.3 - Воспроизведение напряжения переменного тока Uab (два источника последовательно)

    №

    Провер. точка, В

    Показания повер. СИ, В

    Допус. погрешность, В

    Показания эталона, В

    Границы доп. значений, В

    а

    Ь

    -UAB

    нижняя

    верхняя

    1

    60,00

    60,000

    0,0007

    0,0001

    59,898

    60,102

    2

    150,0

    150,000

    0,0007

    0,0001

    149,835

    150,165

    3

    300,0

    300,000

    0,0007

    0,0001

    299,730

    300,270

    4

    450,0

    450,000

    0,0007

    0,0001

    449,625

    450,375

    5

    600,0

    600,000

    0,0007

    0,0001

    599,520

    600,480

    №

    Провер. точка, В

    Показания повер. СИ, В

    Допус. погрешность, В

    Показания эталона, В

    Границы доп. значений, В

    а

    Ь

    =UA

    =ив

    =ис

    нижняя

    верхняя

    1

    30,00

    30,000

    0,0007

    0,0001

    29,949

    30,051

    2

    75,00

    75,000

    0,0007

    0,0001

    74,918

    75,083

    3

    150,0

    150,000

    0,0007

    0,0001

    149,865

    150,135

    4

    225,0

    225,000

    0,0007

    0,0001

    224,813

    225,188

    5

    300,0

    300,000

    0,0007

    0,0001

    299,760

    300,240

    Таблица Д.2.2 - Воспроизведение напряжения постоянного тока U3Uo

    №

    Провер. точка, В

    Показания повер. СИ, В

    Допус. погрешность, В

    Показания эталона, В

    Границы доп. значений, В

    а

    b

    =изио

    нижняя

    верхняя

    1

    30,00

    30,000

    0,0007

    0,0001

    29,949

    30,051

    2

    75,00

    75,000

    0,0007

    0,0001

    74,918

    75,083

    3

    150,0

    150,000

    0,0007

    0,0001

    149,865

    150,135

    4

    225,0

    225,000

    0,0007

    0,0001

    224,813

    225,188

    5

    300,0

    300,000

    0,0007

    0,0001

    299,760

    300,240

    Таблица Д.2.3 - Воспроизведение напряжения постоянного тока Uab

    №

    Провер. точка, В

    Показания повер. СИ, В

    Допус. погрешность, В

    Показания эталона, В

    Границы доп. значений, В

    а

    b

    =илв

    нижняя

    верхняя

    1

    60,00

    60,000

    0,0007

    0,0001

    59,898

    60,102

    2

    100,0

    100,000

    0,0007

    0,0001

    99,870

    100,130

    3

    200,0

    200,000

    0,0007

    0,0001

    199,800

    200,200

    4

    400,0

    400,000

    0,0007

    0,0001

    399,660

    400,340

    5

    600,0

    600,000

    0,0007

    0,0001

    599,520

    600,480

    постоянного тока «=и»

    №

    Провер. точка, В

    Показания повер. СИ, В

    Допус. погрешность

    Показания эталона, В

    Границы доп. значений, В

    а

    b

    =С7

    нижняя

    верхняя

    1

    5,0

    5,00

    0,01

    0,001

    4,686

    5,314

    2

    50,0

    50,00

    0,01

    0,001

    49,236

    50,764

    3

    100,0

    100,00

    0,01

    0,001

    98,736

    101,264

    4

    150,0

    150,00

    0,01

    0,001

    148,236

    151,764

    5

    264,0

    264,00

    0,01

    0,001

    261,096

    266,904

    Таблица Д.4.1 - Воспроизведение силы переменного тока 1д, 1в, 1с

    №

    Провер. точка, А

    Показания повер. СИ, А

    Допус. погрешность, А

    Показания эталона, А

    Границы доп. значений, А

    а

    Ь

    ~ia

    ~1В

    ~1С

    нижняя

    верхняя

    1

    3,600

    3,600

    0,0009

    0,00009

    3,594

    3,606

    2

    9,000

    9,000

    0,0009

    0,00009

    8,989

    9,011

    3

    18,00

    18,000

    0,0009

    0,00009

    17,981

    18,019

    4

    27,00

    27,000

    0,0009

    0,00009

    26,972

    27,028

    5

    36,00

    36,000

    0,0009

    0,00009

    35,964

    36,036

    №

    Провер. точка, А

    Показания повер. СИ, А

    Допус. погрешность, А

    Показания эталона, А

    Границы доп. значений, А

    а

    b

    -IA1

    -IB1

    -IC1

    нижняя

    верхняя

    1

    3,600

    3,600

    0,0009

    0,00009

    3,594

    3,606

    2

    9,000

    9,000

    0,0009

    0,00009

    8,989

    9,011

    3

    18,00

    18,000

    0,0009

    0,00009

    17,981

    18,019

    4

    27,00

    27,000

    0,0009

    0,00009

    26,972

    27,028

    5

    36,00

    36,000

    0,0009

    0,00009

    35,964

    36,036

    Таблица Д.4.3 - Воспроизведение силы переменного тока 1дм, 1ввь Icci

    (два источника параллельно)

    №

    Провер. точка, А

    Показания повер. СИ, А

    Допус. погрешность, А

    Показания эталона, А

    Границы доп. значений, А

    а

    b

    -IAA1

    -IBB1

    -ICC1

    нижняя

    верхняя

    1

    7,200

    7,200

    0,0009

    0,00009

    7,187

    7,213

    2

    18,00

    18,000

    0,0009

    0,00009

    17,977

    18,023

    3

    36,00

    36,000

    0,0009

    0,00009

    35,961

    36,039

    4

    54,00

    54,000

    0,0009

    0,00009

    53,945

    54,055

    5

    72,00

    72,000

    0,0009

    0,00009

    71,929

    72,071

    Таблица Д.4.4 - Воспроизведение силы переменного тока 1двс, Iaibici

    (три источника параллельно)

    №

    Провер. точка, А

    Показания повер. СИ, А

    Допус. погрешность, А

    Показания эталона, А

    Границы доп. значений, А

    а

    b

    -IABC

    -IA1B1C1

    нижняя

    верхняя

    1

    11,00

    15,000

    0,0009

    0,00009

    10,980

    11,020

    2

    30,00

    30,000

    0,0009

    0,00009

    29,963

    30,037

    3

    55,00

    55,000

    0,0009

    0,00009

    54,941

    55,059

    4

    85,00

    85,000

    0,0009

    0,00009

    84,914

    85,086

    5

    108,0

    108,000

    0,0009

    0,00009

    107,893

    108,107

    Таблица Д.4.5 - Воспроизведение силы переменного тока Iabcaibici

    (шесть источников параллельно)

    №

    Провер. точка, А

    Показания повер. СИ, А

    Допус. погрешность, А

    Показания эталона, А

    Границы доп. значений, А

    а

    b

    -IABCA1B1C1

    нижняя

    верхняя

    1

    21,60

    21,600

    0,0009

    0,00009

    21,561

    21,639

    2

    54,00

    54,000

    0,0009

    0,00009

    53,932

    54,068

    3

    85,00

    85,000

    0,0009

    0,00009

    84,904

    85,096

    4

    100,0

    100,000

    0,0009

    0,00009

    99,891

    100,109

    5

    120,0

    120,000

    0,0009

    0,00009

    119,873

    120,127

    (один источник)

    №

    Провер. точка, А

    Показания повер. СИ, А

    Допус. погрешность, А

    Показания эталона, А

    Границы доп. значений, А

    а

    b

    =1А

    =1В

    =1С

    нижняя

    верхняя

    1

    3,000

    3,000

    0,0009

    0,00009

    2,995

    3,005

    2

    7,500

    7,500

    0,0009

    0,00009

    7,491

    7,509

    3

    15,00

    15,000

    0,0009

    0,00009

    14,984

    15,016

    4

    22,50

    22,500

    0,0009

    0,00009

    22,477

    22,523

    5

    30,00

    30,000

    0,0009

    0,00009

    29,970

    30,030

    Таблица Д.5.2 - Воспроизведение силы постоянного тока 1дь IBi, Ici

    (один источник)

    №

    Провер. точка, А

    Показания повер. СИ, А

    Допус. погрешность, А

    Показания эталона, А

    Границы доп. значений, А

    а

    b

    =L41

    =1В1

    =1С1

    нижняя

    верхняя

    1

    3,000

    3,000

    0,0009

    0,00009

    2,995

    3,005

    2

    7,500

    7,500

    0,0009

    0,00009

    7,491

    7,509

    3

    15,00

    15,000

    0,0009

    0,00009

    14,984

    15,016

    4

    22,50

    22,500

    0,0009

    0,00009

    22,477

    22,523

    5

    30,00

    30,000

    0,0009

    0,00009

    29,970

    30,030

    Таблица Д.5.2 - Воспроизведение силы постоянного тока 1двс> Iaibici

    (три источника параллельно)

    №

    Провер. точка, А

    Показания повер. СИ, А

    Допус. погрешность, А

    Показания эталона, А

    Границы доп. значений, А

    а

    b

    -IABC

    =1А1В1С1

    нижняя

    верхняя

    1

    10,00

    10,000

    0,0009

    0,00009

    9,982

    10,018

    2

    25,00

    25,000

    0,0009

    0,00009

    24,969

    25,032

    3

    50,00

    50,000

    0,0009

    0,00009

    49,946

    50,054

    4

    75,00

    75,000

    0,0009

    0,00009

    74,924

    75,077

    5

    100,0

    100,000

    0,0009

    0,00009

    99,901

    100,099

    Таблица Д.5.3 - Воспроизведение силы постоянного тока Iabcaibici (шесть источников параллельно)

    №

    Провер. точка, А

    Показания повер. СИ, А

    Допус. погрешность, А

    Показания эталона, А

    Границы доп. значений, А

    а

    b

    =1АВСА1В1С1

    нижняя

    верхняя

    1

    20,00

    20,000

    0,0009

    0,00009

    19,964

    20,036

    2

    50,00

    50,000

    0,0009

    0,00009

    49,937

    50,063

    3

    85,00

    85,000

    0,0009

    0,00009

    84,906

    85,095

    4

    100,0

    100,000

    0,0009

    0,00009

    99,892

    100,108

    5

    120,0

    120,000

    0,0009

    0,00009

    119,874

    120,126

    №

    Провер. точка, Гц

    Показания повер. СИ, Гц

    Допус. погрешность, Гц

    Показания эталона, Гц

    Границы доп. значений, Гц

    нижняя

    верхняя

    1

    1

    1,00

    0,01

    0,990

    1,010

    2

    10

    10,00

    0,01

    9,990

    10,010

    3

    46

    46,000

    0,00001

    45,99999

    46,00001

    4

    50

    50,000

    0,00001

    49,99999

    50,00001

    5

    65

    65,000

    0,00001

    64,99999

    65,00001

    6

    500

    500,00

    0,01

    499,99

    500,01

    7

    1000

    1000,00

    0,01

    999,99

    1000,01

    8

    1500

    1500,00

    0,01

    1499,99

    1500,01

    9

    2100

    2100,00

    0,01

    2099,99

    2100,01

    Таблица Д.7 - Воспроизведение угла фазового сдвига

    №

    Задание

    Показания повер. СИ, градус

    Допус. погрешность, градус

    Показания эталона, градус

    Границы доп. значений, градус

    нижняя

    верхняя

    1

    Ua-Ub

    240,00

    0,1

    239,9

    240,1

    2

    Ua-Uc

    120,00

    0,1

    119,9

    120,1

    3

    Ua-Ia

    0,00

    0,1

    -0,1

    0,1

    4

    Ia-Ib

    240,00

    0,1

    239,9

    240,1

    5

    Ia-Ic

    120,00

    0,1

    119,9

    120,1

    6

    Ua-Ial

    0,00

    0,1

    -0,1

    0,1

    7

    Ial-Ibl

    240,00

    0,1

    239,9

    240,1

    8

    Ial-Icl

    120,00

    0,1

    119,9

    120,1

    Таблица Д.8.1 - Измерение напряжения переменного тока (аналоговые входы)

    №

    Провер. точка, В

    Показания эталона, В

    Допус. погрешность, В

    Показания поверяемого СИ, В

    Границы доп. значений, В

    а

    ь

    Канал 1

    Канал 2

    нижняя

    верхняя

    Предел измерений "6 В”

    1

    0,6

    0,600

    0,001

    0,0005

    0,596

    0,604

    2

    1>5

    1,500

    0,001

    0,0005

    1,496

    1,505

    3

    3,0

    3,000

    0,001

    0,0005

    2,994

    3,006

    4

    4,5

    4,500

    0,001

    0,0005

    4,493

    4,508

    5

    6,0

    6,000

    0,001

    0,0005

    5,991

    6,009

    1

    0,6

    0,600

    0,001

    0,0005

    0,596

    0,604

    2

    1,5

    1,500

    0,001

    0,0005

    1,496

    1,505

    3

    3,0

    3,000

    0,001

    0,0005

    2,994

    3,006

    4

    4,5

    4,500

    0,001

    0,0005

    4,493

    4,508

    5

    6,0

    6,000

    0,001

    0,0005

    5,991

    6,009

    Предел измерений "600 В

    ft

    1

    7,0

    7,000

    0,001

    0,0005

    6,693

    7,307

    2

    50

    50,000

    0,001

    0,0005

    49,650

    50,350

    3

    150

    150,00

    0,001

    0,0005

    149,55

    150,45

    4

    400

    400,00

    0,001

    0,0005

    399,30

    400,70

    5

    600

    600,00

    0,001

    0,0005

    599,10

    600,90

    1

    7,0

    7,000

    0,001

    0,0005

    6,693

    7,307

    2

    50

    50,000

    0,001

    0,0005

    49,650

    50,350

    3

    150

    150,00

    0,001

    0,0005

    149,55

    150,45

    4

    400

    400,00

    0,001

    0,0005

    399,30

    400,70

    5

    600

    600,00

    0,001

    0,0005

    599,10

    600,90

    №

    Провер. точка, В

    Показания эталона, В

    Допус. погрешность, В

    Показания поверяемого СИ, В

    Границы доп. значений, В

    а

    ь

    Канал 1

    Канал 2

    нижняя

    верхняя

    Предел измерений "6 В"

    1

    0,6

    0,600

    0,001

    0,0005

    0,596

    0,604

    2

    М

    1,500

    0,001

    0,0005

    1,496

    1,505

    3

    3,0

    3,000

    0,001

    0,0005

    2,994

    3,006

    4

    4,5

    4,500

    0,001

    0,0005

    4,493

    4,508

    5

    6,0

    6,000

    0,001

    0,0005

    5,991

    6,009

    1

    0,6

    0,600

    0,001

    0,0005

    0,596

    0,604

    2

    1,5

    1,500

    0,001

    0,0005

    1,496

    1,505

    3

    3,0

    3,000

    0,001

    0,0005

    2,994

    3,006

    4

    4,5

    4,500

    0,001

    0,0005

    4,493

    4,508

    5

    6,0

    6,000

    0,001

    0,0005

    5,991

    6,009

    Предел измерений "600 В

    ft

    1

    7,0

    7,000

    0,001

    0,0005

    6,693

    7,307

    2

    50

    50,000

    0,001

    0,0005

    49,650

    50,350

    3

    150

    150,00

    0,001

    0,0005

    149,55

    150,45

    4

    400

    400,00

    0,001

    0,0005

    399,30

    400,70

    5

    600

    600,00

    0,001

    0,0005

    599,10

    600,90

    1

    7,0

    7,000

    0,001

    0,0005

    6,693

    7,307

    2

    50

    50,000

    0,001

    0,0005

    49,650

    50,350

    3

    150

    150,00

    0,001

    0,0005

    149,55

    150,45

    4

    400

    400,00

    0,001

    0,0005

    399,30

    400,70

    5

    600

    600,00

    0,001

    0,0005

    599,10

    600,90

    Таблица Д.9 - Измерение интервалов времени

    №

    Провер.

    точка

    Показания эталона, мс

    Допус. погрешность, мс

    Показания повер. СИ, с

    Границы доп. значений, с

    а

    b

    нижняя

    верхняя

    1

    0,5 с

    500

    0,001

    0,3

    0,4992

    0,5008

    2

    1 с

    1000

    0,001

    0,3

    0,9987

    1,0013

    3

    Юс

    10000

    0,001

    0,3

    9,9897

    10,0103

    4

    50 с

    50000

    0,001

    0,3

    49,9497

    50,0503

    5

    99 с

    99000

    0,001

    0,3

    98,9007

    99,0993

    Значение сопротивления изоляции составило > 2 МОм

    Заключение признано пригодным к применению,    признано непригодным к применению

    Выдано      свидетельство о поверке (извещение о непригодности) №_______________

    Поверку провел:                     _____________________________ / _______________

    :.i.i-

    ;.з-

    51

    1

    РЕТОМ™ - зарегистрированная торговая марка. Далее знак опускается.

    2

    Только для исполнений РЕТОМ-51, РЕТОМ-61;

    • 2) Только для исполнений РЕТОМ-51.1, РЕТОМ-61.1. Выходы источников тока для РЕТОМ-61.1 проверяются по группам (каждая группа отдельно);

    • 3) Только для исполнений РЕТОМ-61.1.

    • 8.4 Проверку электрической прочности изоляции проводить при помощи РЕТОМ-6000 в следующей последовательности:

    3

    Отключить устройство от сети 220 В.

    4

    Выключатель на лицевой панели устройства перевести в положение «Вкл».

    5

    При проведении проверки следует закоротить контакты внутри каждой группы между собой.

    • 4) Произвести проверку электрической прочности изоляции между каждой электрической цепью комплекса, указанной в таблице 3. Испытательное напряжение постоянного тока между цепями указанно в таблице 3.

    Результаты испытаний считаются удовлетворительными, если не произошло пробоя или повторяющегося искрения (коронные разряды и аналогичные явления отрицательным результатом не считается).

    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
