БЛОКИ ВЫЧИСЛЕНИЯ РАСХОДА МИКРОПРОЦЕССОРНЫЕ БВР.М
Методика поверки
31Е03.00.000 МИ
2019 г.
РАЗРАБОТАНА
ИСПОЛНИТЕЛИ
![Методика поверки. Блоки вычисления расхода микропроцессорные БВР.М. ОЕИ Аналитика](mp_html/543799973658820dd641a9_files/543799973658820dd641a9-2.jpg)
![Методика поверки. Блоки вычисления расхода микропроцессорные БВР.М. ОЕИ Аналитика](mp_html/543799973658820dd641a9_files/543799973658820dd641a9-3.jpg)
![Методика поверки. Блоки вычисления расхода микропроцессорные БВР.М. ОЕИ Аналитика](mp_html/543799973658820dd641a9_files/543799973658820dd641a9-4.jpg)
ФБУ «Тюменский ЦСМ»
Главный метролог
P.O. Сулейманов
Начальник отдела МОП
Л.А. Каражова
Инженер по метрологии 2 категории отдела МОП
М.Е. Майоров
Настоящая инструкция распространяется на блоки вычислительные расхода микропроцессорные БВР.М (далее-блок БВР.М), выпускаемые по ТУ 4012-036-12530677-2016.
Блок БВР.М предназначен для измерений параметров сигналов, поступающих от первичных преобразователей расхода, температуры, давления, плотности и вычисления по аттестованным алгоритмам объема, массы, теплоты и других требуемых параметров различных энергоносителей.
Инструкция устанавливает порядок и методику проведения первичной и периодической поверки блока БВР.М.
Интервал между поверками - три года.
1 ОПЕРАЦИИ ПОВЕРКИ-
1.1 При проведении поверки выполняют следующие операции
-
1.1.1 Внешний осмотр (п. 6.1).
-
1.1.2 Опробование и проверка ПО (п. 6.2).
-
1.1.3 Определение приведенной погрешности измерения силы постоянного тока (п. 6.3.1).
-
1.1.4 Определение относительной погрешности измерения частоты (п. 6.3.2).
-
1.1.5 Определение абсолютной погрешности измерения количества импульсов (п. 6.3.3).
-
1.1.6 Определение абсолютной погрешности измерения температуры (п. 6.3.4)
-
1.1.7 Определение абсолютной погрешности измерения разности температур (и. 6.3.5).
-
1.1.8 Определение относительной погрешности измерения времени (п. 6.3.6).
-
-
1.2 Поверка пунктам 6.3.1-6.3.5 проводится при наличии соответствующих каналов в конкретной конфигурации блоков БВР.М.
-
1.3 При проведении периодической поверки по пунктам 6.3.1-6.3.5 допускается проведение поверки измерительных каналов задействованных в конкретной конфигурации блоков БВР.М.
-
1.4 При периодической поверке по пункту 6.3.4 допускается оставлять настройку каналов на фактические типоразмеры подключаемых термопреобразователей.
-
2.1 Калибратор измерительных каналов КИК-М
-
2.2 Калибратор многофункциональный Calog мод. Calog-Loop II-R
-
2.3 Генератор импульсов 81150А.
-
2.4 Секундомер электронный Интеграл С-01.
-
2.5 Магазин сопротивления Р4831.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ-
3.1 При проведении поверки необходимо соблюдать требования, определяемые:
-
- правилами безопасности труда, действующими на объекте, на котором проводят поверку;
-
- правилами безопасности эксплуатации используемых средств поверки и блоков БВР.М. приведенными в их эксплуатационной документации;
-
- правилами техники безопасности при эксплуатации электроустановок потребителей.
-
3.2 К проведению поверки допускаются лица, изучившие настоящую инструкцию, руководство по эксплуатации БВР.М и прошедшие инструктаж по технике безопасности.
-
3.3 Освещенность должна обеспечивать достоверное считывание показаний средств поверки и блока БВР.М.
-
4.1 При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающего воздуха (20±5) °C;
-
- относительная влажность окружающего воздуха от 30 до 80 %;
-
- атмосферное давление от 84 до 106 кПа.
-
5.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:
-
- проверка выполнения условий разделов 3. 4 настоящей инструкции;
-
- подготовка к работе рабочих эталонов и вспомогательных средств поверки согласно их эксплуатационной документации;
-
- размещение на рабочем месте и соединение поверяемого блока БВР.М с рабочими эталонами и вспомогательными средствами в соответствии со схемами подключения, приведенными в эксплуатационной документации на блок БВР.М и измерительные приборы:
-
- подключение блока БВР.М, всех используемых измерительных приборов и вспомогательных средств к сети питания и прогрев в течении не менее 15 минут.
-
6.1 Внешний осмотр
Поверяемый блок БВР.М не должен иметь повреждений и дефектов, ухудшающих внешний вид и препятствующих его применению. Блок БВР.М. забракованный при внешнем осмотре, поверке не подлежит.
-
6.2 Опробование и проверка ПО
-
6.2.1 Проверка идентификационных данных программного обеспечения
-
Проверку идентификационных данных программного обеспечения (ПО) проводят в меню блока БВР.М - ИНФОРМАЦИЯ О СИСТЕМЕ или ПАСПОРТ ПРИБОРА, где указано наименование и цифровой идентификатор Г1О.
Результат считают положительным, если идентификационные данные ПО блока БВР.М соответствуют идентификационным данным, указанным в разделе "Программное обеспечение" описания типа. Блок БВР.М, с несоответствующим ПО, поверке не подлежит.
-
6.2.2 Опробование входных каналов
Опробование входных токовых, частотных каналов и каналов термопреобразователей сопротивления производится в диапазоне измерения.
Результаты опробования считаются удовлетворительными, если при увеличении тока по токовым каналам, сопротивления по каналам термопреобразователей сопротивления и частоты следования импульсов по частотным каналам - показания соответствующих измеренных значений тока, температуры и частоты на дисплее блока БВР.М увеличиваются.
Выбор кадра на дисплее блока БВР.М с показаниями по контролируемому каналу производится в режиме "Проверка каналов" с помощью встроенной клавиатуры.
-
6.2.3 Проверка выходных дискретных каналов
К каналу подключается нагрузка со световой или звуковой сигнализацией, с помощью клавиатуры и дисплея на выход задается "1" или "0" и по световой или звуковой нагрузке контролируется правильность функционирования канала.
-
6.3 Определение метрологических характеристик
-
6.3.1 Определение приведенной погрешности измерения силы постоянного тока
-
Значение силы тока входного сигнала задают с помощью калибратора токовых сигналов. Количество точек, равномерно распределенных по диапазону измерений, включая крайние точки, должно быть не менее трех. При проведении измерений в крайних точках диапазона измерений входной сигнал не должен выходить за пределы диапазона.
Поверку проводят при возрастании измеряемого сигнала от нижнего предела к верхнему. Схема подключения приведена на рисунке 1.
Калибратор |
Блок БВР.М | |
(токовые выходы) |
Токовые | |
Вых.+о_ |
/+j каналы | |
(4-20 мА) Вых.-о- |
Я |
Рисунок 1 - Схема подключения СИ при определении погрешности по токовым каналам
Приведенную погрешность каждого входного токового канала блока БВР.М определяют при каждом измерении по следующей формуле
Iп~ Iо ,
(1)
Y = 1—Z-i— 100,
1 max 1 min
где In - значение тока, измеренное блоком БВР.М. мА;
10 - значение тока, заданное на входе канала, по показаниям калибратора. мА:
Imax - верхний предел измерения токового сигнала. мА:
I,„in - нижний предел измерения токового сигнала. мА.
Результат поверки считают положительным, если значение приведенной погрешности измерения силы постоянного тока не превышает ±0.1 %.
-
6.3.2 Определение относительной погрешности измерения частоты
Значение частоты сигнала задают с помощью генератора частоты импульсов. Количество точек, равномерно распределенных по диапазону измерений, включая крайние точки, должно быть не менее трех.
Схема подключения приведена на рисунке 2.
Блок БВР.М
Каналы RS-232
измерения (RS-485)
частоты импульсов
Рисунок 2 - Схема подключения СИ при определении погрешности по частотным каналам
Измеренное блоком БВР.М значение частоты входных импульсов определяют по по казан и я м дисплея.
Относительную погрешность измерения частоты определяют по формуле fu
S,=
(-)
6, = р-1 -100,
\/о /
где - - значение частоты, измеренное блоком БВР.М. Гц;
/о-значение частоты на входе канала по показаниям частотомера. Гц.
Результат поверки считают положительным, если значение относительной погрешности измерения частоты не превышает ±0.1 %.
-
6.3.3 Определение абсолютной погрешности измерения количества импульсов
Фиксируют начальное значение количества импульсов по показаниям дисплея блока БВР.М. С помощью генератора импульсов задают не менее 10000 импульсов с частотой от 100 до 500 Гц. Считывают конечное значение количества импульсов по показаниям дисплея блока БВР.М.
Схема подключения приведена на рисунке 3.
![Методика поверки. Блоки вычисления расхода микропроцессорные БВР.М. ОЕИ Аналитика](mp_html/543799973658820dd641a9_files/543799973658820dd641a9-5.jpg)

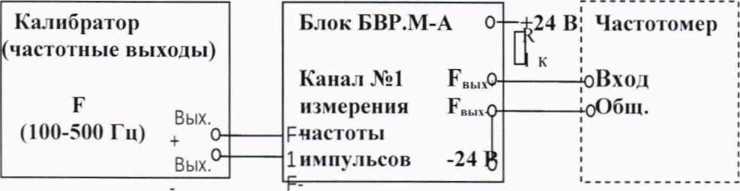

Рисунок 3 - Схема^подключения СИ при определении погрешности
по дискретному выходу FBhIX (Fol)
Абсолютную погрешность измерения количества импульсов определяют по формуле ?Ni=(NK-NH)-N0 (3)
N N
где -'к начальное и конечное значения количества импульсов, соответственно:
N.
■ ч- задаваемое количество импульсов.
Результат поверки считают положительным, если значение абсолютной погрешности измерения числа импульсов не превышает ± 1 импульс.
-
6.3.4 Определение абсолютной погрешности измерения температуры
Значение эталонного сопротивления задается с помощью магазина сопротивлений. С помощью встроенной клавиатуры и дисплея выбирается тип термопреобразователя сопротивления. На магазине сопротивления устанавливается сопротивление, соответствующее выбранному значению температуры, и с дисплея блока БВР.М считывается измеренное значение температуры.
Схема подключения приведена на рисунке 4.
![Методика поверки. Блоки вычисления расхода микропроцессорные БВР.М. ОЕИ Аналитика](mp_html/543799973658820dd641a9_files/543799973658820dd641a9-6.jpg)

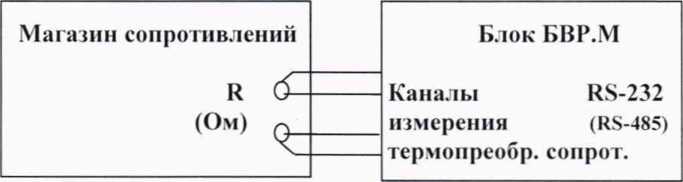

Рисунок 4 - Схема подключения СИ при определении погрешности по каналам измерения сопротивления (термопреобразователи сопротивления)
Наборы значений, задаваемых при поверке указаны в таблице 1.
Таблица 1 - Перечень задаваемых значений сопротивления
Значение входного сигнала. Ом |
Расчетное значение, °C |
1 |
2 |
Платиновый термопреобразователь сопротивления R0=l00 Ом. «=0.00385 °C'1 | |
18.52 |
-200.0 |
100.00 |
0,0 |
194,10 |
250,0 |
Платиновый термопреобразователь сопротивления Ro=50 Ом. «=0.00385 °C'1 | |
9,26 |
-200.0 |
50.00 |
0.0 |
97,05 |
250,0 |
Платиновый термопреобразователь сопротивления R0=100 Ом. «=0.00391 °C'1 | |
17.24 |
-200.0 |
100,00 |
0.0 |
195.57 |
250.0 |
Платиновый термопреобразователь сопротивления R0=50 Ом. а=0,00391 °C'1 | |
8.62 |
-200.0 |
50.00 |
0,0 |
97.79 |
250.0 |
Медный термопреобразователь сопротивления Ro=l 00 Ом. а=0.00428 °C | |
20,53 |
-180.0 |
100.00 |
0,0 |
185.60 |
200.0 |
Медный термопреобразователь сопротивления R0=50 Ом, а=0,00428 °C’1 | |
10.26 |
-180,0 |
50,00 |
0.0 |
92.80 |
200.0 |
Медный термопреобразователь сопротивления Ro=100 Ом. а=0.00426 °C’1 | |
78.70 |
-50.0 |
100.00 |
0.0 |
185.20 |
200.0 |
Медный термопреобразователь сопротивления R0=50 Ом. «=0,00426 °C'1 | |
39.35 |
-50.0 |
50 |
0.0 |
92.60 |
200.0 |
Никелевый термопреобразователь сопротивления R0=l00 Ом, а=0,00617 °C1 | |
69.45 |
-60.0 |
100.00 |
0.0 |
190.91 |
140.0 |
(4)
Абсолютную погрешность измерительного канала определяют по формуле А = t - to.
где t - считанное с дисплея блока БВР.М значение измеренной температуры, °C;
to- расчетное значение температуры, по установленному на магазине сопротивлений значению сопротивления, в соответствии с ГОСТ 6651-2009. °C.
Результат проверки считают положительным, если при каждом измерении значение абсолютной погрешности измерения температуры, не превышает ±0,1 °C.
-
6.3.5 Определение абсолютной погрешности измерения разности температур
Определение абсолютной погрешности измерения разности температур проводят для блоков БВР.М-С с помощью двух магазинов сопротивлений МСР-60М.
С помощью встроенной клавиатуры и дисплея выбирается тип термопреобразователя сопротивления PtlOO. с параметрами Ro=100 0m. «=0.00385 °C'1. Магазины сопротивлений подключают к группе измерительных входов RTD по схеме, приведенной на рисунке 4. и задают значение температуры теплоносителя в подающем и обратном трубопроводе toi. °C и to2, °C.
Определение абсолютной погрешности измерения разности температур проводя! в точках, приведенных в таблице 2.

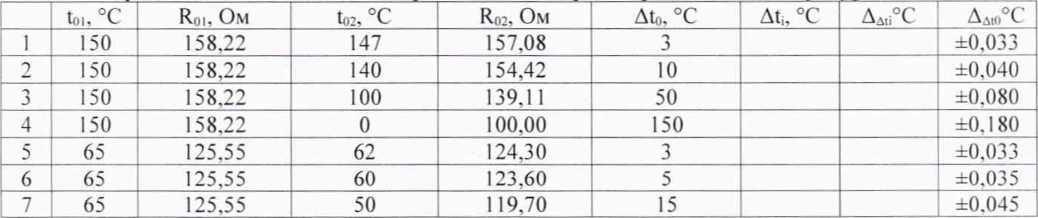

Таблица 2 - Точки определения погрешности измерения разности температур
toi, °C |
Roi. Ом |
t02, °C |
Ro2, Ом |
Ato, °C |
Адю, °C | |
1 |
150 |
158.22 |
147 |
157.08 |
3 |
±0.033 |
2 |
150 |
158.22 |
140 |
154.42 |
10 |
±0.040 |
3 |
150 |
158.22 |
100 |
139.11 |
50 |
±0.080 |
4 |
150 |
158.22 |
0 |
100,00 |
150 |
±0.180 |
5 |
65 |
125.55 |
62 |
124.30 |
J |
±0.033 |
6 |
65 |
125,55 |
60 |
123,60 |
5 |
±0.035 |
7 |
65 |
125.55 |
50 |
119.70 |
15 |
±0.045 |
где tm - нормирующее значение температуры теплоносителя в подающем трубопроводе. °C;
Roi - значение сигнала сопротивления, задаваемое на входе RTD для подающего трубопровода. Ом;
to2 - нормирующее значение температуры теплоносителя в обратном трубопроводе, °C;
Ro? - значение сигнала сопротивления, задаваемое на входе RTD для обратного трубопровода. Ом:
Ato - расчетное значение разности температур. °C;
Адю - пределы допускаемой абсолютной погрешности измерения разности температур. °C.
Абсолютную погрешность измерения разности температур определяют по формуле (4).
Результат считают положительным, если значение абсолютной погрешности измерений разности температур не превышает ± (0.03+0.001 At) °C. где At - значение разности температур. °C.
-
6.3.6 Определение относительной погрешности измерения времени
На дисплее блока БВР.М устанавливают пункт меню с регистрацией времени. Перед началом измерения регистрируют начальное значение времени Т,„, по показаниям блока БВР.М. одновременно с переключением младшего разряда показаний блока БВР.М включают секундомер. По окончании измерений (длительность измерений не менее 60 мин) одновременно с переключением младшего разряда показаний блока БВР.М выключают секундомер и фиксируют конечное значение времени 73*, по показаниям блока БВР.М и время испытания АГ. по секундомеру.
Относительную погрешность измерения времени определяют по формуле
TiK-TiH - АТ
дг--ЮО. (5)
где Т„, - начальное значение времени при /- том измерении по показаниям блока БВР.М. с:
Г,к- конечное значение времени при /- том измерении по показаниям блока БВР.М. с:
Д7'-значение интервала времени по показаниям секундомера, с.
Результат поверки считают положительным, если относительная погрешность измерения времени не превышает ±0.05 %.
7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
7.1 Блок БВР.М прошедший поверку с положительными результатами, пломбируется знаком поверки (в виде мастичной пломбы для БВР.М-АХХ и в виде наклейки для БВР.М-СХХ).
-
7.2 Сведения о результатах поверки заносят в соответствующий раздел руководства по эксплуатации с отметкой о дате очередной поверки и/или оформляют свидетельство о поверке.
-
7.3 При проведении периодической поверки на обратной стороне свидетельства о поверке указывают перечень поверенных измерительных каналов.
-
7.4 При отрицательных результатах поверки оформляют извещение о непригодности.
Приложение А Форма протокола поверки
Протокол №________от_____________
Блок вычисления расхода микропроцессорный БВР.М-____
Заводской номер____________________
Условия проведения поверки:
-
- температура окружающего воздуха
__________°C; ______%;
_______кПа.
-
- относительная влажность окружающего воздуха
-
- атмосферное давление
Средства поверки:
1 Внешний осмотр (п. 6.1).
2 Опробование и проверка ПО (п. 6.2).
3 Определение приведенной погрешности измерения силы постоянного тока
Канал
Io.mA |
L.mA |
Y., % |
4 Определение относительной погрешности измерения частоты
Канал
Fo.fu |
Fi.fu |
% |
5 Определение абсолютной пог |
решности измерения количества импульсов | |||
Канал |
No. имп |
Nh, имп |
Nk. имп |
An, имп |
6 Определение абсолютной погрешности измерения температуры
Канал
Ro, °C |
to, °C |
ti,°C |
д., °с |
1 |
2 |
3 |
4 |
Платиновый термопреобразователь сопротивления Ru= 100 Ом. «=0.00385 °C’1 | |||
18.52 |
-200,0 | ||
100.00 |
0,0 | ||
194.10 |
250,0 | ||
Платиновый термопреобразователь сопротивления Kj=50 Ом. а=0.00385 °( | |||
9,26 |
-200.0 | ||
50.00 |
0.0 | ||
97.05 |
250.0 |
_ | |
Платиновый термопреобразователь сопротивления Ro= 100 Ом. а=0.00391 °C'1 | |||
17,24 |
-200.0 | ||
100.00 |
0.0 | ||
195,57 |
250,0 | ||
Платиновый термопреобразователь сопротивления Ro=50 Ом. а=0.00391 °C 1 | |||
8.62 |
-200.0 | ||
50.00 |
0.0 | ||
97,79 |
250.0 |
__ | |
Медный термопреобразователь сопротивления Ro=l00 Ом, «=0.00428 °C1 | |||
20,53 |
-180,0 | ||
100.00 |
0,0 | ||
185.60 |
200.0 | ||
Медный термопреобразователь сопротивления Ro=50 Ом. а=0.00428 °C1 | |||
10.26 |
-180.0 | ||
50.00 |
0.0 | ||
92.80 |
200,0 | ||
Медный термопреобразователь сопротивления Ro= 100 Ом, а=0,00426 °C'1 | |||
78.70 |
-50,0 | ||
100.00 |
0,0 | ||
185.20 |
200.0 | ||
Медный термопреобразователь сопротивления R(l=50 Ом. «=0.00426 °C'1 | |||
39,35 |
-50.0 | ||
50 |
0.0 | ||
92.60 |
200.0 | ||
Никелевый термопреобразователь сопротивления R0=l00 Ом. а=0,00617 °1 |
^-1 | ||
69.45 |
-60,0 | ||
100.00 |
0.0 | ||
190.91 |
140,0 |
7 Определение абсолютной погрешности измерения разности температур
![Методика поверки. Блоки вычисления расхода микропроцессорные БВР.М. ОЕИ Аналитика](mp_html/543799973658820dd641a9_files/543799973658820dd641a9-7.jpg)
8 Определение относительной погрешности измерения времени
То. ч:мин:с |
Тн, ч:мин:с |
Тк, ч:мин:с |
6т, % |
Приложение Б
Схема нанесения знака поверки
Место нанесения знака поверки (мастичной пломбы)
![Методика поверки. Блоки вычисления расхода микропроцессорные БВР.М. ОЕИ Аналитика](mp_html/543799973658820dd641a9_files/543799973658820dd641a9-8.jpg)

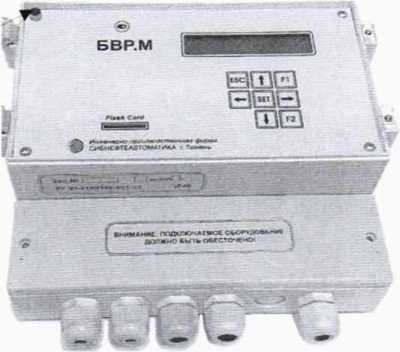

Рисунок Б.1 - Схема нанесения знака поверки на БВР.М-АХХ
_
![Методика поверки. Блоки вычисления расхода микропроцессорные БВР.М. ОЕИ Аналитика](mp_html/543799973658820dd641a9_files/543799973658820dd641a9-9.jpg)
Место нанесения знака поверки (наклейки)
U 1 1
Рисунок Б.2 - Схема нанесения знака поверки на БВР.М-СХХ
