Методика поверки «ИНСТРУКЦИЯ ПОВЕРКЕ АМПЕРМЕТРОВ, ВОЛЬТМЕТРОВ, ВАТТМЕТРОВ И ВАРМЕТРОВ» (184-62)

ГОСУДАРСТВЕННЫЙ КОМН ГЕ Г СТЛНДЛР гои. .МЕР И ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ СССР

ИНСТРУКЦИЯ 184—62

ПО ПОВЕРКЕ АМПЕРМЕТРОВ, ВОЛЫ МЕТРОВ, ВАТТМЕТРОВ И ВАРМЕТРОВ

I'здание официальное

ИЗДАТЕЛЬСТВО ГОСУДАРСТВЕННОГО КОМИТЕТА СТАНДАРТОВ. МЕР И ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ СССР

,М о с к в а — 1964

I Инструкция переработана Всесоюзным научно-исследовательским институтом мет l"».i htih им. Д. И. Менделеева взамен ни егрукиин 184 54; утверждена КбМНьФш 11 липлцтхв, мер и измерительных прибор ей in ,|бря 1962 г. и введена в лепсгвие I нкш» 1963 I

ИНСТРУКЦИЯ 184—62

ПО ПОВЕРКЕ АМПЕРМЕТРОВ, ВОЛЬТМЕТРОВ ВАТТМЕТРОВ И ВАРМЕТРОВ

Инструкция предусматривает поверку амперметров, полетмст* ров, ваттметров и варметров всех систем, предназначенных для измерения соответствующих величин постоянного или переменного тока в диапазоне частот от 10 до 20 000 az<.

Инструкция охватывает поверку вновь изготовленных, выпускаемых из ремонта и находящихся в эксплуатации приборов.

Соблюдение инструкции обязательно для всех организаций и предприятий, производящих поверку этих приборов.

• I. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ, ПРЕДЪЯВЛЯЕМЫЕ К ПРИБОРАМ, И ДОПУСКАЕМЫЕ ПОГРЕШНОСТИ

1. Амперметры, вольтметры, ваттметры и варметры, а также шунты и добавочные сопротивления к этим приборам должны удовлетворять всем требованиям инструкции. Вновь выпускаемые приборы должны удовлетворять также требованиям действующих стандартов и утвержденным техническим условиям.

Приборе/, выпущенные по ранее утвержденным техническим условиям и стандартам, которые заменены новыми, поверяются на соответствие тем техническим условиям и стандартам, по которым они были выпушены. Приборы, на которых не обозначен стандарт и неизвестно каким, техническим условиям они соответствуют, относятся по внешнему виду к определенному классу точности согласно табл. 1 приложения 5 и поверяются на соответствие этому классу.

Приборы без обозначения класса точности, но имеющие зеркальную полоску на шкале для устранения параллакса, следует относить к классу 0,2. если шкала имеет длину порядка 300 к классу 0,5. если шкала имеет длину порядка 130 лм, и к классу 1.0 в случае малогабаритных приборов.

Приборы, нс имеющие обозначения класса точности и зеркальной полоски для устранения параллакса, следует относить к классу 1,0 или 1,5 в случае ножевидной стрелки и к классу 2,5 или •1,0 в случае копьевидной стрелки.

Переиздание. Февраль 1964 е.

Класс точности с большими допускаемыми погрешностями (из двух указанных) при данной форме стрелки приписывается малогабаритным приборам.                              •

Импортные приборы, не имеющие обозначения класса, должны удовлетворять требованиям табл. 1 приложения 5.

• 2. На всех приборах, находящихся в эксплуатации, должны быть обязательно указаны:

а) заводской номер; для миниатюрных и малогабаритных-приборов, а также приборов классов 2,5 и 4.0 допускается вместо заводского номера указание даты выпуска;

б; наименование прибора или сокращенное обозначение измеряемой нм величины;

в) предел измерения (для ваттметров и варметров также номинальные значения тока и напряжения);

г) условное обозначение рода тока;

д) номинальная частота, если она отличается от 50 гц, или номинальная область частот (для приборов переменного тока).

Кроме того, при выпуске из ремонта обозначается класс прибора, наносится условный знак системы прибора, указывается год ремонта, а также наименование или марка ремонтирующей организации.

• 3. Прибор не должен иметь таких дефектов, которые могут привести к ошибкам в измерениях или дальнейшей его порче.

Прибор признается непригодным к применению также, если:

а) испорчен корректор и не допускает регулировки кулевого положения указателя;

б) разбивка шкалы на деления между основными числовыми отметкам., проведена явно не в соответствии с характером всей шкалы. Например, явно неравномерно при равномерном характере шкалы или не в соответствии с характером интервалов между числовыми отметками при неравномерной шкале.

•1. Классы точности взаимозаменяемых калиброванных шунтов, добавочных сопротивлении и измерительных трансформаторов, включаемых с приборами для расширения пределов измерения, должны быть не ниже указанных в табл. I.

Таблица 1

Класс прибора	Класс шунта или добавоч-	Класс измерительного
	иого сопротивления	трансформатора
0,05	0,02	0,02
0.1	0.05	0,05
0,2	0.1 .	0,1
0.5	0,2	0,2
1.0	-0 5	0,2 или 0,5
<й> /•г7		0,5 или 1,0 1.0
4,0	1,0	1.0

5. Погрешности и вариация приборов не должны превышать значений, указанных в технических условиях или стандартах, по

которым были вылущены эти приборы (см табл. I и 3 приложения 5).

условия, при которых определяются основные погрешности приборов, даны в пп. 83—116.

'6. Изоляция между всеми электрическими цепями и корпусом прибора или вспомогательной частью, а также между отдельными цепями должна удовлетворять требованиям стандартов иля технических условий, по которым эти приборы были выпущены (см. табл. 2 к 5 приложения 5).

• II. ОПЕРАЦИИ, ПРОИЗВОДИМЫЕ ПРИ ПОВЕРКЕ,

И ПРИМЕНЯЕМЫЕ СРЕДСТВА

• 7. Для обеспечения правильности передачи значений электрических единиц от эталонов к рабочим приборам"следует соблюдать порядок поверки, предусмотренный поверочными схемами (приложение 2).

• 8. Номенклатура приборов, подлежащих государственной или обязательной поверке, и сроки поверки приборов устанавливаются действующими правилами Государственного комитета стандартов, мер н измерительных приборов СССР об организации и проведении поверки мер и измерительных приборов.

• 9. При государственной и обязательной поверке должны проводиться; внешний осмотр прибора. проверка влияния наклона, • определение основных погрешностей, а также вариации показаний

, прнборг п невозвращение указателя к нулевой отметке.

В киловольтметрах, кроме того, испытывают прочность изоляции первичной цепи осветительного трансформатора каждого прибора но отношению к корпусу.

При повепке вновь изготовленных или отремонтированных приборов испытывается также прочность изоляции, измеряется сопротивление параллельных цепей прибора, определяются погрешности ваттметров и варметров при коэффициенте мощности равном нулю,.

• 10. Приборы, находящиеся в эксплуатации, помимо обязательной или государственной поверки, подлежат периодической поверке, осуществляемой ведомственными учреждениями под общим надзором местных органов Государственного комитета стандартов, мер и измерительных приборов СССР.

• 11. Вся аппаратура, применяемая для поверки приборов (потенциометры. показывающие приборы, катушки сопротивления, нормальные элементы, делители напряжения и пр.), должна иметь свидетельства и должна быть внесена в список образцовой аппаратуры данного учреждения.

• 111. ПОВЕРКА

Внешний осмотр

• 12. При осмотре проводится проверка соответствия приборов и их вспомогательных частей требованиям пп. 1—4.

В случае несоответствия прибора хотя бы одному из перечисленных требований его признают непригодным к применению.

I?. всех приборов, не снабженных уровнем, проверяется ни наклона на нулевой отметке шкалы. При отклонении не-включениого прибора ст указанного на нем рабочего положения в любом направлении на угол, нормируемый соответствующими стандартами (см. табл. 4 приложения о), смещение указателя е пулевой отметки нс должно превосходить величины, допускаемой для приборов его класса точности.

Выбор метода поверки

И. В соответствии с требованиями ГОСТ 1845 59 допускаемая погрешность образцового прибора в том случае, когда поправки к его показаниям не учитываются, должна быть по крайней мере в 5 раз меньше допускаемой погрешности поверяемою прибора.

Возможно применение образцовых приборов с допускаемой погрешностью в 2,5 раза меньше основной погрешности поверяемого прибора. При этом необходимо введение поправок к показаниям образцового прибора во всех случаях, когда погрешности поверяемого прибора отличаются от допускаемых на величину, близкую к допускаемой погрешности образцового прибора.

Применение образцовых приборов с большей допускаемой но грешностью не разрешается.

• 15. Определение погрешности приборов классов 0,05-4-0.5, пригодных для постоянного тока, производится компенсационным методом на постоянном токе *.

Определение погрешностей приборов классов 0,14-0.5, прнгод-

!•«> и переменного тока, производится также на постоянном токе компенсационным методом ¹ если известно, что _измснеиис показаний прибора, вызванное переключением его с постоянного на переменный ток поминальной частоты (или область _ч частот Ь-НС превосходит 'А К„, где /<ц - число, обозначающее класс точности' Гели поверочные органы не располагают такими а.|!I:I!г in, то прибор должен поверяй.» я на и<>сгриппом и перемен НОМ гоке номинальной частоты. Поперка приборов на переменном “'‘токе проводится термоэлектрическим методом².

Определение погрешности приборов классов 0.!; 0,2 и 0.5, предназначенных только для переменного гока, производится термоэлектрическим методом.

¹ Наряду с потенциометрами по* г кмм юм допускается применять в качестве образцовых приборов устройства, и. выходе которых воспроизводятся определенные заданные значения величины, и.'меряемой поверяемым прибором.

С р;ир,11.«1!ня Гоеуг.а»1-тп< нн<>1«> комнте-i стандартов, .мер и измерительных приборов СССР возможно применение друггх методов поверки поиборои ijeoey.ciiitoro Юха, сечи они обеснечин.-пог |нч>бходиыую точность определения погрешностей ПОСССЯемухзижбоео» л ■О'Л'нном.ии навале частот.

6

• 16. Погрешности приборов классов 1,0; 1,5; 2,5 и 4,0 определяются методом сличения с образцовыми приборами непосредственной оценки или любым более точным методом.

• 17. Допускается также поверка всех приборов класса 0,5 методом сличения с образцовым прибором класса 0.1. Поверка рабочих прибором класса 0,5 може: производиться методом сличения С Образцовым прибором класса 0,2 с длиной шкалы не менее 300 .н.н при условии введения поправок к показаниям последних.

Поверка компенсационным методом на постоянном токе

• 18. Компенсационный метод основан на уравнивании двух включенных навстречу напряжении, измеряемого и известного, и осуществляется при помощи потенциометра постоянного тока. Падение напряжения создается при прохождении рабочего тока по измерительному сопротивлению потенциометра. Рабочий тОк в потенциометре устанавливается по э. д. с. нормального элемента Е_к. который служит в данном случае образцовой мерой.

• 19. Для поверки измерительных приборов могут применяться потенциометры, обеспечивающие совместно с образцовыми мерами и приборами определение действительного значения измеряемой величины для конечного значения шкалы поверяемого прибора с погрешностью, не превышающей 0,1% для приборов класса 0.5: 0,04% — для приборов класса 0,2; 0.02% —для приборов класса 0,1 и 0.01 % —для приборов класса 0,05.

Допускается применение автоматических и полуавтоматических потенциометров, если они в комплекте с образцовыми мерами и приборами удовлетворяют указанным условиям.

• 20. Если указанные в свидетельствах действительные значения напряжения Л', измеряемого потенциометром, коэффициента Г) делителя и сопротивления образцовой катушки отличаются каждое от своего номинального значения более чем на */ю Л'„. где Л’п численное обозначение класса поверяемою прибора, то следует пользоваться действительными значениями этих величин *.

• 21. В качестве образцовой меры электродвижущей силы при поверке приборов компенсационным методом могут применяться образцовые нормальные элементы 1и11 классов.

.22 Mei очники постоянного тока, служащие для питания потен-.диомстрнчсских установок, и потенциометрические установки в це-_.чом, применяемые для почерки амперметров, вольтметров и ваттметров, должны удовлетворять требованиям методических указа• ний .\? 188 «Но приемке.потенциометрических установок постоянно-го тока».

¹ Если сумма относительных погрешностей значений (в Д’. D и г₀ без учета их знаков не превышает */$ К. %. то можно пользоваться номинальными значениями.

• 23. Пр» поверке компенсационным .методом приборов классов 0.1 и 0,2 следует измерять температуру нормального элемента с точностью до одного градуса и, подсчитав э. д. с. данного элемента при это» температуре по его температурной формуле, изменить соответственно значение установочного сопротивления потенциометра.

Поверка вольтметров

• 24. Поверка вольтметров с пределами измерения, не превышаю щи ми верхнего предела н ..морения потенциометра, а также поверка миллиамперметров, проводится по схеме на рис. 1.



Схема поперкн мн.1.1нполг*тметров и вольтметров с пределами намерений, не превышающими предела измерения потенциометра

На данном потенциометре допускается поверка милливольтметров с такими пределами измерения, для которых погрешность потенциометра при наибольшем значении измеряемой величины, выраженная в процентах от данного показания, менее '/$ Я_и, где Л'_к — число, обозначающее класс точности поверяемого прибора.

Действительное значение напряжения, соответствующее данному показанию вольтметра, равно показанию потенциометра, выраженному в вольтах.

При поверке милливольтметра по схеме рис. 1 присоединение его к зажимам Л' потенциометра должно осуществляться с помощью калиброванных проводов пли проводов, имеющих равное им сопротивление.

• 25. Если требования второго абзаца п. 24 не выполняются. го поверка милливольтметра может быть проведена по схеме рис. 2

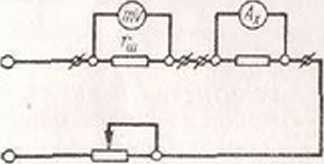

Схема поверка милливольтметров компенсационным методом

Милливольтметр подключается к 'потенциальным зажимам образцовой катушки сопротивлении г₂. Потенциометром измеряют напряжение Л между потенциальными зажимами образцовой катушки со. ротикления г_:. Сила тока, проходящего по этим последовательно соединенным катушкам сопротивления, устанавливается гаком, чтобы получить нужное отклонение поверяемого вольтметра. Действительное значение напряжения U_d, соответствующее данному показанию вольтметра, вычисляется по формуле:

где г, —сопротивление милливольтметра вместе с калиброванными проводами.

Рекомендуется сопротивление катушки г_} выбирать равным 0,01 ом, при этом отношение——должно быть не более 0,01, а Г| сопротивление г-₂ таким, чтобы отсчет на потенциометре, соответствующий конечному значению шкалы поверяемого прибора, был нс более верхнею предела измерения потенциометра и чтобы в то же время выполнялось условие второго абзаца п. 24.

При поверке милливольтметров, предназначенных для применения с наружными шунтами, присоединение их к зажимам образцовой катушки сопротивления следует осуществлять теми же проводами, которыми они будут присоединяться к шунтам, или проводами, имеющими равное им сопротивление. /             '  *-

2         , ..                                                                                               ' ■ ----------I

• 26. Поверка вольтметра с конечным значением шкалы, превышающим верхний предел измерении потенциометра, проводится но схеме рис. 3. В этом случае потенциометром измеряют напряжение, снимаемое с делителя напряжения Д//.



Рис. 3

Схема поверки вольтмсгроп с конечным значением шкалы, превышающим верхний предел иимграшя потенциометр. I

Коэффициент деления /) делителя напряжения выбирается так, чтобы снимаемое с него измеряемое потенциометром напряжение .V для конечного значения шкалы поверяемого прибора не превосходило номинального напряжения потенциометра и в то же время выполнялось условие второго абзаца и. 24.

Действительное значение напряжения, соответствующее данному показанию вольтметра, вычисляется по формуле:

U_d D • /V.

• 27. Вольтметры вновь изготовленные и после ремонта, предназначенные для работы со взаимозаменяемыми добавочными сопротивлениями, должны поверяться на всех отметках шкалы по току потребления в соответствующих схемах включения.

• 28. При применении в качестве образцовых автоматических или ступенчатых потенциометров, обеспечивающих непосредственный отсчет поправки в делениях шкалы поверяемого прибора, вычисление действительного значения измеряемой величины не требуется.

При использовании в качестве образцовых приборов устройств, на выходе которых получают определенное заданное значение измеряемой величины, допускается определение поправок по показаниям поверяемого прибора.

Ю

Поверка амперметров

• 29. Поверка амперметров компенсационным методом проводится по схеме, изображенной на рис. 4.



Схема поверки амперметров компенсационным

.методом

Амперметр (иди амперметр совместно с шунтом) включается последовательно с образцовой катушкой сопротивления, падение напряжения между потенциальными зажимами которой измеряется потенциометром.

Действительное значение силы тока (см. п. 28) вычисляется по формуле: где ¥ - показание потенциометра в вольтах;

г_ог, —значение сопротивления образцовой катушки.

• 30. Образцовые катушки сопротивления, применяемые при поверке амперметров, выбираются так. чтобы падение напряжения на них, соответствующее конечному значению шкалы поверяемого прибора, не превосходило верхнего предела измерения потенциометра и чтобы в то же время удовлетворялись требования второго абзаца п. 24. При этом мощность, рассеиваемая в катушке, не должна превышать допускаемой величины.

В табл. 2 приведены рекомендуемые значения сопротивлений образцовых катушек при применении пятидекадного потенциометра с верхним пределом измерения не ниже 1,0 в и при поверке приборов классов нс точнее 0.2.

Таблица 2

Конечное значение шкалы для амперметров или номинальные ток ваттметров, а		Номинальное знамени* сопротивления рекомендуемой катушки в омах с наибольшей допустимой мощностью катушки не ниже I вт
От 30 (50)	до 20	0,001
. 10 (15)	. 3	0.01
.   3 (5)	. 1	0.1
. 1	. 0,1	1
. 0,1	. 0.01	10
. 0.01	. 0,001	100
. 0,001	. 0,0001	1000
. 0,00)1	. 0,00001	1000D
. 0,00001	. 0.000U01	100000

Примечание. В скобках указаны значения токов при применении катушек сопротивления. для которых допус* iiim.im мощность уста козле ха я 3 нт.

• 31. Амперметры, применяемые с отдельными калиброванными шунтами, должны поверяться разде.шю. В этом случае измерители поверяются в соответствии с пи. 24 и 25, а шунты — согласно и. 100.

Поверка ваттметров

• 32. Поверка ваттметров компенсационным методом проводится по схеме на рис. 5.



Рас. 5

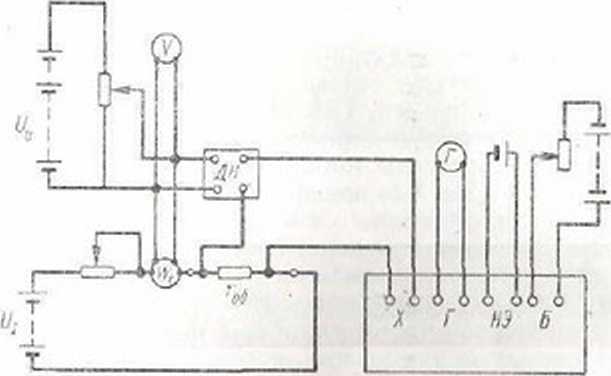

Схема поверки ваттметров компенсационным метолом

Примечание Контроль ценя напряжения может производиться с помощью вспомогательного потенциометр-* и.-.и магазин; и нормального элемент* (по схеме, показанной на рис. 5 пунктиром), а также с помощью потенциометра со специальной схемой для ког.троля напряжения.

Порядок поверки:_;

а) по показания»! вольтметра регулируют напряжение так, чтобы оно было равно номинальному для данного ваттметра, и производят точное измерение напряжения с помощью потенциометра постоянного тока, подключаемого к выходным зажимам делителя напряжения ////;

С) изменяя силу тока в последовательной цепи ваттметра, устанавливают его стрелку на поверяемую отметку шкалы;

в) переключают потенциометр на зажимы образцовой катушки сопротивления ¹ и, измеряя с его помощью падение напряжения на катушке, определяют силу тока, проходящего но последовательной цепи поверяемого ваттметра;

г) отключают потенциометр от образцовой катушки сопротивления и присоединяют его к делителю напряжения для повторного измерения напряжения;

д) вычисляют действительное значение мощности по формуле: где Рдействительное значение мощности;

.V/— показание потенциометра при присоединении его к зажимам образцовой катушки сопротивления, в;

г_ов значение сопротивления образцовой катушки;

i\'_u — показание потенциометра при присоединении его к делителю напряжения;

D- коэффициент делителя напряжения.

Для ваттметров вновь изготовленных и после ремонта, предназначенных для работы со взаимозаменяемыми добавочными сопротивлениями. необходимо дополнительно проверять отклонение от номинального тока потребления параллельной ценя при номинальном напряжении и токе в последовательной цепи.

При этом отклонение, выраженное в процентах от номинального значения, нс должно превышать половины величины допускаемой основной погрешности.

• 33. При поверке ваттметров необходимо тщательно следить за постоянством тока и напряжения путем повторных измерений. Применение вспомогательной аппаратуры (см. примечание к л. 32) лает возможность в течение леей поверки поддерживать напряжение неизменным, отличающимся от номинального не более чем на 0,02 или 0.05% (в зависимости от класса точности поверяемого прибора).

При постоянстве напряжения нет надобности вычислять действительное значение мощности, а достаточно определить действительное значение силы тока по формуле:

где Л> — показание потенциометра при присос синении его к зажимам образцовой катушки сопротивления, 0;

/,> действительное значение тока, и.

Погрешность вычисляется следующим образом:

где -• номинальный ток для данного показания ваттметра;

/„ — номинальный ток для конечного значения шкалы ватт

метра.

Для ваттметров класса 0,1 значение напряжения должно устанавливаться с погрешностью, не превосходящей 0,01%, поэтому оно должно измеряться с помощью потенциометра, обеспечивающего эту точность измерения. При /том необходимо вводить поправки к показаниям потенциометр» и целителя напряжения. Однако и в этом случае точное значение напряжения должно определяться только одни раз. причем неизменность значения напряжения может фиксироваться с помощью вспомогательной цепи, изображенной на рис. 5.

• 34. При наличии специальной аппаратуры поверка ваттметров компенсационным методом может быть выполнена по методу «суммы». При этом компенсационным методом измеряется по отдельно ток и напряжение, а сумма падений напряжений, снятых с образцовой катушки сопротивления, включенной последовательно в цепь тока, и с делителя напряжения, включенного параллельно с цепью напряжения поверяемого прибора (рис. 6). При этом коэффициент делителя необходимо выбрать так. чтобы суммируемые напряжения

отличались между собой не более чем на 1%. При этом методе не требуется строго следить за постоянством тока и напряжения.

Рис. 6

Схема поверки ваттметров с помощью компенсатора по методу «суммы»

Значение мощности, измеренное по методу «суммы», выражается формулой:

п .. W

где Л' показание потенциометра в вольтах.

Для )того метода нужен 4-декадный делитель напряжения или регулируемое образцовое сопротивление г₀.-„ при помощи которых можно обеспечить равенство между падением напряжения на образцовой катушке сопротивления и вторичным напряжением делителя напряжения. В соответствии с методикой поверки ваттметров падение напряжения на образцовой катушке постоянного значения изменяется от точки к точке, поэтому в процессе поверки следует также изменять коэффициент деления делителя.

Поверка приборов на переменном токе термоэлектрическим методом компарирования

• 35. Принцип термоэлектрического метода компарирования за ключаегся в замене измерения переменною тока измерением равного ему по действующему значению постоянного тока

Равенство действующих значений тока или напряжения устанавливается но неизменности т.э.д.с. термопреобразователя. Равенство действующих значений мощности устанавливается по неизменной разности т.э.д.с. двух термопрсобразователен.

Постоянный ток, эквивалентный измеряемому переменному току, определяется с помощью потенциометра или, при менее точных 15 измерениях, образцовыми показывающими приборами постоянно го тока.

Точность измерения с помощью термоэлектрического метода зависит как от характеристик элементов цепей компарирования, так я от их взаимного расположения, зашиты к экранировки.

Для поверки термоэлектрическим методом следует применять специальную аппаратуру, основным узлом которой являются термокомпараторы (например, ТЭК, ТЭКМ, TI19 и ТЭКФ — последний для малых значений измеряемых тока или напряжения).

• 36. Термоэлектрическим методом производится поверка приборов классов 0.1, 0,2 и 0,5, предназначенных только для переменного, а также для постоянного и переменного токов, если характер погрешности приборов при переключении их из цепи постоянного в цепь переменного тока неизвестен (см. и. 15).

-IhliL отсутствии образцовых приборов для поверки методом ели чения на повышенной часкиг приборы менее точных классов могут также поверяться т»фмомектрич^кйИ'WHSSffiCTW «•’6м ri-iR•’ ствительноё зкачгнис измеряемой величины может определяться на постоянном токе по показывающему образцовому прибору.

• 37. Стабильность источников переменного тока, служащих для питания термоэлектрических компарирующих установок, должна быть такой, чтобы изменение силы тока в цепи поверяемых приборов нс превосходило 0,02% за 1 мин.

Поверка вольтметров

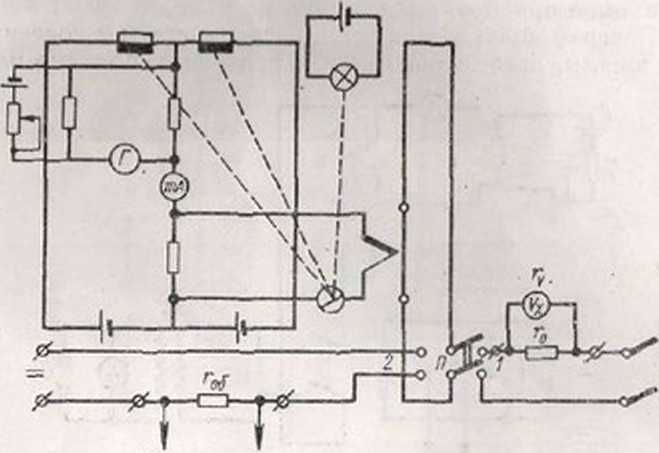

• 38. Поверка вольтметров с пределами измерения от 0,5 до 300 б термоэлектрическим методом проводится по схеме на рис. 7.



Рис 7

Схема поверки вольтметров с пределами измерения от 0.5 до 300 тсрмоэлсктрнчсехим методом

• 39. Добавочное сопротивление r_t), включаемое последовательно с нагревателем термопреобразователя, выбирается таким, чтобы для конечного значения шкалы прибора V_mttx ток в нагрева геле был приблизительно равен номинальному току тер мои реобразов а-теля /„:



Порядок поверки:

а) поверяемый вольтметр и нагреватель преобразователя совместно с добавочным сопротивлением г_а (переключатель // в положении /) включают в цепь переменного тока;

б) регулируя напряжение источника питания, устанавливают указатель’ поверяемого прибора па поверяемую отметку шкалы;

в) с помощью регулируемого сопротивления r_t в цели вспомогательного источника F. добиваются компенсации т.э.д.с. преобразователя падением напряжения на сопротивлении

г) нагреватель термопреобразователя с добавочным сопротивлением переключают в цепь постоянного тока (переключатель П в положении 2);

д) напряжение постоянного тока регулируют так, чтобы получить ту же т.э.д.с., которая была зафиксирована на переменном токе. т. е. добиваются того, чтобы при неизменном значении сопротивления г_р показание гальванометра Г было нулевым;

е) с помощью потенциометра постоянного тока и делителя напряжения Дг/ измеряют полученное напряжение.

Действительное значение напряжения, соответствующее данному показанию прибора, вычисляется по п. 26.

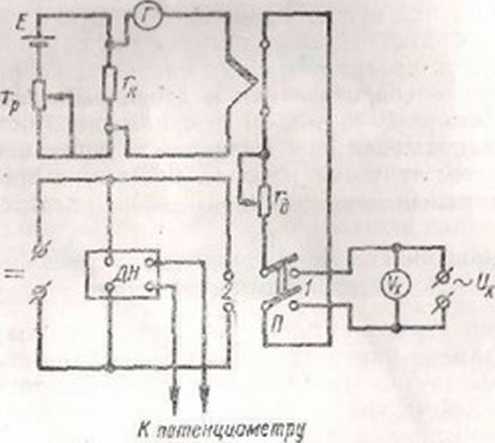

• 40. Поверка вольтметров повышенной частоты с конечным значением шкалы, превышающим 300 а, проводится по схеме на риС. 8.





Схема позерки вольтметров конечным значением шкали, превышающим 300 & термоэлектрическим методом

Я Инструкция -$2

Поверяемый прибор включается параллельно первичной обмотке образцового трансформатора напряжения, аттестованного при той частоте и в том диапазоне напряжений, при которых поверяется вольтметр.

При переключателе П в положении 1 нагреватель термопреобразователя с последовательно включенным добавочным сопротивлением г_д включается во вторичную цепь образцового трансформатора напряжения. Добавочное сопротивление г,, выбирается в соответствии с номинальным вторичным напряжением трансформатора.

Порядок поверки тот же, что в п. 39.

Действительное значение напряжения, соответствующее данному показанию прибора, определяется путем умножения значения, полученного по формуле, приведенной в п. 26. на действительное значение коэффициент трансформации трансформатора напряжения.

• 41. Поверка вольтметров с конечным значением шкалы, меньшим 0,5 в, и милливольтметров может проводиться с помощью термоэлектрических компараторов с фотокомленсационными усилителями по схеме на рис. 9.

Поверяемый вольтметр включается параллельно образцовому безреактивному сопротивлению г₀, значение этого сопротивления выбирается таким, чтобы при токе примерно в 10 раз меньшем номинального для данного термопреобразователя падение напряжения на нем было равно конечному значению шкалы прибора.

К м/пыииметру

Рис. 9

Схема поверки милливольтметров и вольтме[ров

с конечным значением шкалы меньшим 0.5 в термоэлектрическим методом

Порядок поверки:

а) операции те же, что в п. 39;

б)      »         >         »

в)      »         »         »

г) нагреватель термопреобразователя включают в цепь постоянного тока (переключатель II в положении 2);

Л) напряжение постоянного тока регулируют так. чтобы получить ту же т.э.д.с., которая была зафиксирована на переменном токе;

е) с помощью потенциометра постоянного тока измеряют падение напряжения на образцовой катушке сопротивления г_о0.

Если отношение сопротивления цепи вольтметра и сопротивление г_о более 5000, то действительное значение напряжения Uj, соответствующее данному показанию поверяемого прибора, будет

Если указанное отношение лежит в пределах 1000-?-5000, то

• 42. Поверка вольтметров при отношении сопротивления цепи вольтметра к сопротивлению менее 1000 может проводиться по схеме на рис. 10 .

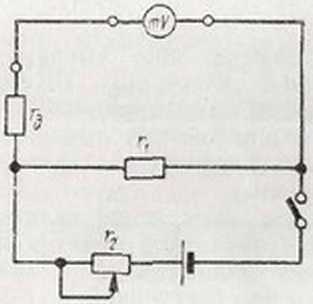

Рис. 10

Схема поверки милливольтметров термоэлектрическим методом

Порядок операции тот же, что в п. 39.

Действительное значение напряжения I/ _д. соответствующее данному показанию поверяемого прибора, будет равно показанию потенциометра постоянного тока.

Поверка амперметров

• 43. Поверка амперметров с конечным значением шкалы от

10 жа до 10 а проводится термоэлектрическим методом по схеме на рис. II.

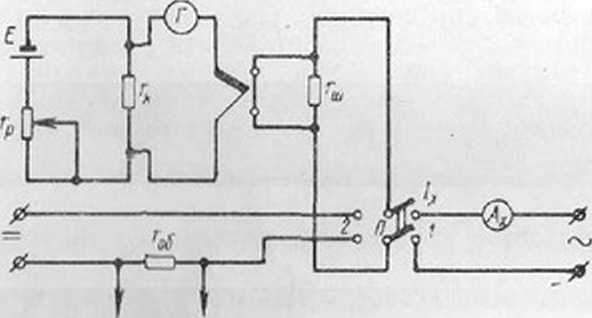

Рис. II

Схе ма поверки амперметров с конечным значением шкалы от 10 ла до 10 а термоэлектрическим методом

Номинальным ток шунта должен быть равен номинальному току поверяемого прибора или может превышать его не более чем на 25%.

• 44. П о р я д о к поверки:

а) поверяемый амперметр и шунтированный нагреватель пре-, образователя включают в цепь переменного тока (переключатель П в положении /);

б) регулируя ток, устанавливают указатель прибора на поверяемую отметку шкалы:

в) с помощью регулируемого сопротивления г_р в цепи вспомогательного источника Е добиваются компенсации т. э. д. с. преобразователя падением напряжения на сопротивлении r_lt;

г) шунтированный нагреватель термопреобразователя компаратора переключают в цепь постоянного тока (переключатель П в положении 2);

д) регулируют постоянный ток так, чтобы получить ту же I. э. д. с., которая была зафиксирована при переменном токе:

е) с помощью потенциометра постоянного тока измеряют значение полученного тока.

Действительное значение тока, соответствующее данном). показанию прибора, вычисляют по формуле, указанной в п. 29.

• 45. Поверка амперметров переменного тока для повышенной частоты тока с верхним пределом измерения, превышающим 10 и. проводится по схеме на рис. 12.



Ркс. 12

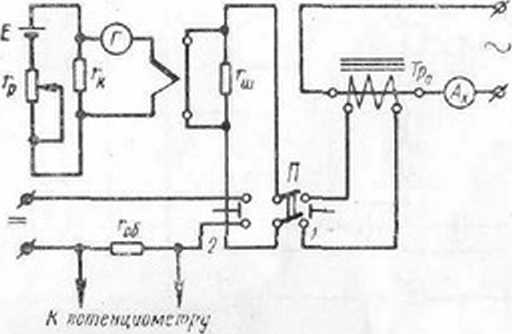

Схема поверки амперметров с конечным значением шкалы, превышающим 10 а термоэлектрическим методом

Поверяемый прибор соединяется последовательно с первичной обмоткой образцового трансформатора тока Гр₀, аттестованного при той частоте, при которой проводится поверка амперметра. При переключателе П в положении 1 шунтированный нагреватель термопрсобразователя включается в цепь вторичной обмотки образцового трансформатора. Шунт к нагревателю термопреобразователя выбирается в соответствии с номинальным вторичным током трансформатора. Конструкция переключателя 11 должна обеспечить замыкание накоротко вторичной обмотки трансформатора при отключении цепи шунтированного нагревателя.

Порядок поверки тот же, что в п. 44.

Действительное значение тока, соответствующее данному показанию прибора, определяется путем умножения значения, полученного по формуле, указанной в п. 29, на действительный коэффициент трансформации образцового трансформатора.

• 46. Поверка приборов с конечным значением шкалы, меньшим 10 ма (до 20 лка), проводится по схеме на рис. 13.



н потенциометру

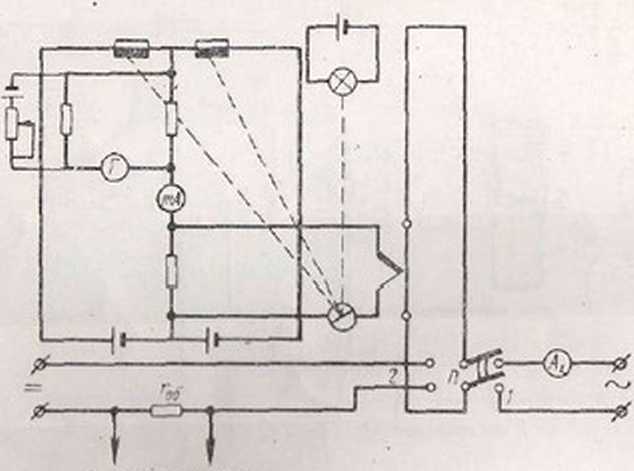

Рис. 13

Схеха поверки амперметров с конечным значением шка ш меньшим 10 ма (до 20 яка) термоэлектрическим методом

Поверяемый прибор А_х включается в нё'пь переменного тока и при переключателе // в положении 1 последовательно с ним включается нагреватель термопреобразователя.

Порядок поверки тот же. что в п 44.

Поверка ваттметров

• 47. Поверка ваттметров термоэлектрическим методом проводится по схеме на рис. 14 пои помощи термоэлектрического компаратора мощности.

43. Выбор шунта г_ш для термоэлектрического компаратора ь>ош.ности проводится в соответствии с п. 43. а выбор добавочного сопротивления г # —по номинальному напряжению поверяемого прибора.

Порядок поверки ваттметров при коэффициенте мощности, равном единице (cosqp =1):

22

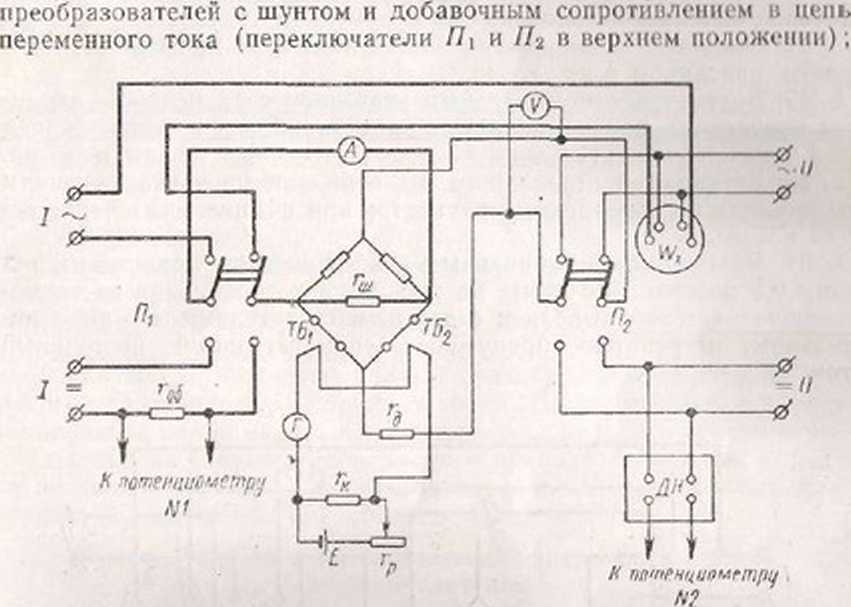

а) включают поверяемый ваттметр IV'x и нагреватели термо-

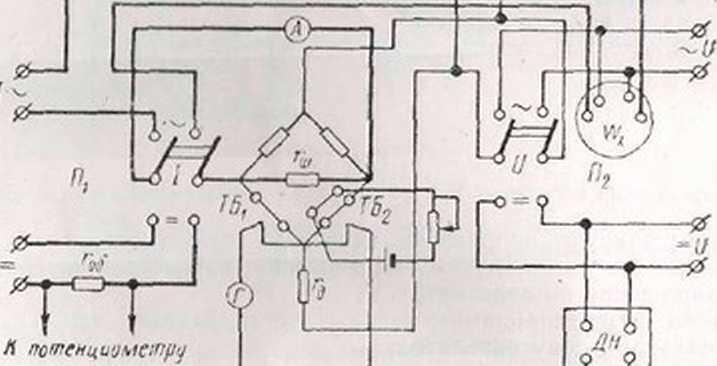

Рис. 14

Схема поверки ваттметров при 0.5<сояр< 1 термоэлектрическим методом

б) регулируют напряжение источника питания так, чтобы оно стало равным номинальному напряжению ваттметра; контролируют напряжение по вольтметру V;

в) по показаниям амперметра А устанавливают ток, равным номинальному току ваттметра;

г) сохраняя ток и напряжение равными номинальным значениям, изменяют угол сдвига фаз между током и напряжением до тех пор. пока cos<p не станет равным единице, т. е. пока указатель поверяемого ваттметра не установится на крайнюю отметку шкалы;

д) с помощью регулируемого сопротивления г_р в цепи вспомогательного источника Е добиваются компенсации разности т.э.д.с. двух преобразователей ТБ\ и ТБ₂ падением напряжения на сопротивлении г_к;

е) нагреватели термопреобразователей с шунтом и добавочным сопротивлением включают в цепь постоянного тока (переключатели /71 и П> в нижнем положении);

ж) регулируют напряжение постоянного тока до тех нор. пока оно не станет равным номинальному, точное значение напряжения постоянного тока должно измеряться с помощью потенциометра № 2;

з) регулируя постоянный ток, устанавливают значение т.э.д.с., которое было ’зафиксировано на переменном токе;

и) измерение мощности на постоянном тохе проводи гея в порядке, описанном в пи. 32, 33.

• 49. Ваттметры с номинальным значением cost меньшим единицы поверяются при номинальных значениях eofiip и напряжения и при токах, соответствующих числовым отметкам шкалы гэибоиа.

• 50. Установка номинального значения коэффициента мощности проводится по поверяемому ваттметру при номинальных напряжении и токе.

• 51. Ваттметры с номинальным коэффициентом мощности меньшим 0.5 поверяют по схеме на рис. 15, в которой одни из термопреобразователей выполнен с двумя нагревателями. По дополнительному нагревателю пропускают вспомогательный постоянный ток.



-

К nimumiowmpy N2

Рис. 15

Схема поверки ваг;метров при 0,1 < cos<p <20.5термоэлектрическим методом

Порядок поверки:

а) операции те же. что в п.

б)      »         »

в)      »         »

г) сохраняя ток и напряжение равными номинальным значениям, изменяют угол сдвига фаз между током и напряжением до тех пор. пока coscp не станет равны?.! номинальному, т. е. пока стрелка поверяемого ваттметра не установится на крайнюю отметку шкалы;

д) регулируют силу тока з цепи дополнительного нагревателя до тех пор, пока ток в цепи встречно включенных термопар не станет равным нулю;

е) ставят переключатели /71 и П₃ в нижнее положение;

ж) регулируют напряжение постоянного тока до тех пор, пока оно не станет равным номинальному, точное значение напряжения постоянного тока должно измеряться с помощью потенциометра № 2;

з) регулируют постоянный ток до тех пор, пока при неизменном токе в дополнительном нагревателе не добьются отсутствия тока в цепи термопар;

и) измерение мощности на постоянном токе проводится з порядке, описанном в пп. 32, 33.

• 52. При коэффициенте мощности, равном нулю, поверяются ваттметры всех классов поел е рем опта,.

Коэффициент мощности, равный нулю, устанавливается ио нулевому показанию образцового прибора или термоэлектрического компаратора при номинальных значениях силы тока и напряжения.

Отклонение указателя поверяемого прибора от нулевой отметки не должно при этом превосходить величин, допускаемых для данного класса и типа приборов.

Поверка приборов на постоянном и переменном токе методом сличения

• 53. При поверке методом сличения в качестве образцовых следует применять приборы с допускаемой погрешностью, не превышающей указанной в п. 14. Во всех случаях класс образцового прибора должен быть нс ниже указанного в табл. 3.

T я б л ина 3

• 54. Поверка амперметров, вольтметров, ваттметров и варметров методом сличения проводится, как правило, на переменном токе. На .по<и<?янно:-1 1ож,поверяк>т приборы,, .предназначенные, только для постоянного тока, или для постоянного и переменного., если отсутствуют соответствующие образцовые приборы переменного тока (ц;. п. 15)..

¹ Применение приборов классов 1,0 и 1,5 в качестве образцовых допущено в виде исключения при поверке приборов па переменной токе повышенной частоты и приборов с малыми пределами измерения.

4 Инструкция 184—82

• 55. При поверке приборов магнитоэлектрической системы на постоянном токе в качестве образцовых должны применяться приборы этой же системы и приборы электродинамической или электромагнитной систем при поверке приборов всех других систем (кроме магнитоэлектрической).

Допускается применение приборов магнитоэлектрической системы в качестве образцовых для поверки приборов.других систем, если источником пи гания являются аккумуляторные или гальванические батареи.

• 56. В качестве образцовых приборов, применяемых для поверки

методом •         нужно выбира л, т^кие приборы. вариа:-;^ i: ч-

.

Vo?'.' Конечные значения шкал образцовых и повсряемог6"прибЬ-ров должны отличаться нс более чем на 25%. Если отсутствуют образцовые приборы с соответствующим пределом измерения, может быть выбран прибор с более высоким пределом измерения, но по своему классу он должен быть соответственно более точным.

В этом случае для выбора образцового прибора можно пользоваться следующими формулами:

а) образцовым прибором пользуются без учета поправок:

б) образцовым прибором пользуются с учетом поправок:

где А_п и А о — соответственно конечные значения шкалы поверяемого и образцового приборов;

К» и Ко — численные обозначения классов поверяемого и образцового приборов.

• 58. Частота переменного тока при поверке должна равняться указанной на приборе: при отсутствии этого указания поверка проводится при частоте 50

Если на шкале указан диапазон,частот, определять основную-погрешность можно дрилюбой частоте этою, диада зона.

Приборы, в отношении которых известно, что изменение показаний для двух крайних частот относительно средней частоты диапазона не превосходит ¹/з Кп. где К_п — число, обозначающее класс прибора, рекомендуется поверять в зависимости от вида прибора на постоянном или переменном токе частотой 50 гц. Определение погрешностей во всей номинальной области частот для таких приборов, выполняемое с помощью компараторов или образцовых приборов для Соответствующих частот, рекомендуется производить только при государственных испытаниях.

Приборы, в отношении которых поверочные органы нс располагают данными об изменении их частотной погрешности или для которых эти изменения больше ¹/з Кп, следует поверять при двух предельных значениях частоты.

• 59. При поверке переносных приборов, за исключением электронных и термоэлектрических приборов классов 1,04-4.0, их предварительный прогрев не требуется.

Термоэлектрические приборы классов 1,04-4,0 должны быть подвергнуты предварительному нагреву номинальным током или напряжением в течение 5 мин. Электронные приборы должны поверяться после того, как они были подвергнуты нагреву при номинальном напряжении источника питания в течение времени, указанного в инструкции по эксплуатации.

• 60. Щитовые приборы должны поверяться после того, как оцн. в течение i ~ находились поДноминальной узкой.

6Г С разреп!ения Государственного комитета стандартов, мер и измерительных приборов СССР допускается при определении основной погрешности при выпуске из производства предварительный нагрев приборов не производить, внося соответствующие поправки.

11риборы, изменение показаний которых при длительном включении не превышает ’4 основной погрешности, предварительному нагреву могут не подвергаться.

• 62. Приборы, предназначенные для кратковременной или повторно-кратковременной работы, должны поверяться сразу после включения без предварительного нагрева.

Поверка амперметров и волы метров

• 63. Поверка амперметров и вольтметров методом сличения с образцовыми проводится по схемам на рис. 16—21.




Рис. IG                            Рис. 17

Схемы поверки амперметре» методом сличения

• 64. Действительные значения силы тока по показаниям образцовых амперметров при непосредственном их включении по схеме на рис 16 вычисляются по формуле:

I* -’C,|_Z(a-*-A) а.

Допускается вычисление значения поправки А» к показаниям поверяемого прибора без определения действительного значения по формуле:

Дп=п(а+Д)—«п-

В формулах приняты следующие обозначения:

С_ц1 — номинальная цена деления шкалы образцового прибора в амперах на деление;

а — отсчет по шкале образцового прибора в делениях шкалы;

А поправка образцового прибора в делениях для данном отметки шкалы;

a_:i — показание поверяемого прибора в делениях шкалы:

п=----отношение чисел деления шкал поверяемого ац₁₍, и

а_и

образцового ой приборов, соответствующих их конечным отметкам.

• 65. Действительное значение силы тока /<> , определяемое по показаниям образцового амперметра, представляющего собой



  Рис. 18

  Схема поверки вольтметров методом сличения милливольтметр с взаимозаменяемым шунтом (ряс. 17). вычисляется по формуле:

  /,= С„-(а | Д> ₁₀__3g.

^Г|пэ

где С„ц номинальная цепа деления шкалы образцового милливольтметра в милливольтах на деление;

а отсчет по шкале образцового прибора в делениях;

Л — поправка милливольтметра в делениях для данной отметки шкалы;

г_гад действительное значение сопротивления шунта в омах.

• 66. Действительное значение напряжения по показаниям образцового вольтметра (рис. 18) определяется по формуле:

(/ #—С_пс (а4-А)я,

где С_:„. — номинальная пена деления шкалы образцового вольтметра в вольтах на деление;

а — отсчет по шкале образцового прибора в делениях шкалы;

Л — поправка образцового прибора в делениях для данной отметки шкалы.

Допускается значение поправки А_к к показаниям поверяемого прибора вычислять без определения действительного значения по тон же формуле, что дана в п. 64.

• 67. Действительное значение напряжения, определяемое ко показаниям образцового золь-метра, включаемого с отдельным добавочным сопротивлением (рис. 19), вычисляется по формуле:

У₄ = С_аД«+Д)-^^О,

^гпр

где С_н, номинальная цена деления шкалы образцового вольтметра в вольтах на деление;

а отсчет по шкале образцового прибора в делениях;

А— поправка образцового вольтметра в делениях для данной отметки шкалы;

г_Пр—действительное значение сопротивления образцового прибора в омах;

г,) действительное значение добавочного сопротивления в омах.

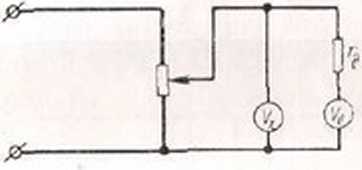

Рис- 19

Схема позерки вольтметров методом

сличения

• 68. При включении образцовых приборов через трансформаторы тока или напряжения (рис. 20 и 21) действительное значение первичного тока /<? или напряжения U,, вычисляется по формулам:

=   .(а₊А,).ЛГ,

14-CV <«+д,) к„ ■(/—

где С,,_г, Си» — номинальная цена деления шкал образцового амперметра или вольтметра соответственно;

К,, К. — номинальные коэффициенты трансформации измерительных трансформаторов;

Г/. погрешности коэффициентов трансформации трансформаторов тока или напряжения в процентах;

А/. А,- — поправка в делениях шкалы для амперметра и вольтметра соответственно.

2j

• 69. В формулах (пп. 64—68) могут нс учитываться погрешности образцовых приборов и вспомогательной аппаратуры, если эти погрешности не превосходят ‘А допускаемой погрешности поверяемого прибора.



  Схема поверх» амперметра методом сличения



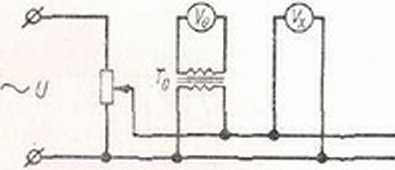

  Рис. 21

  Схема «Рисркк вольтметров методом

  сличения

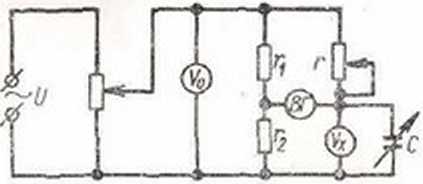

• 70. Пон< р|..1 но..ьтм> трон. предназил■инных vim переменного .дока частоты .59 гн при сильно отличающихся пределах измерения ,п,9Р<^>Р^^ем°Г<.> И »6p?3llQJ?Q£Q. ПРИбОРОВ- ПР9Р«Дится__но схеме. „н?_

j>hc. 22, предназначенной для случая, когда конечное значение шкалы образцового "прибора Др больше поверяемого А_х.

^гз _ _ А* ,

Регулируя переменное сопротивление г и емкость С, добиваются нулевого отклонения вибрационного гальванометра; при этом действительное значение напряжения па зажимах вольтметра (/<, будет равно напряжению на сопротивлении г₂ и может быть вычислено по формуле:

У₄=£/<,-*—

где (?<, — показание образцового вольтметра.

Если учитываются поправки к показаниям образцового призе

бора и погрешность сопротивлений делителя, то действительное значение вычисляется ио формуле:

— номинальная цена деления образцового вольтметра в вольтах на деление;

а — показание в делениях шкалы;

А - поправка образцового вольтметра в делениях для данной отметки шкалы;

r_Jd. _д—действительное значение (по свидетельству) образцовых сопротивлений г_} и г₂ на переменном токе.

Если конечное значение шкалы поверяемого вольтметра больше, чем верхний предел образцового, то приборы нужно поменять местами. Тогда действительное значение напряжения будет:

или

У_Л=>С.,(а+Д)-^^-

В качестве сопротивления г служит обычный реостат, сопротивление которого

Значение емкости, служащей для компенсации реактивности вольтметра, определяется по формуле:

Мр-

где г, L,,— соответственно сопротивление в омах и индуктивность в генри вольтметра, имеющего меньший предел измерения.

• 71. Амперметры с отдельными шмнтамя следует при поверке соединять теми же проводниками, которыми они будут соединяться при эксплуатации, или проэодииками, имеющими такое же со< противление. 4 сл. А. *?//?

/2. Когда в цепи потенциальных проводников нет встроенных в шунт добавочных сопротивлении, допускается раздельная поверка милливольтметров и отдельных шунтов, причем милливольтметр поверяется методом сличения с образцовым, а шунт—в соответствии с п. 100 инструкции.

Поверка миллиамперметров переменного тока

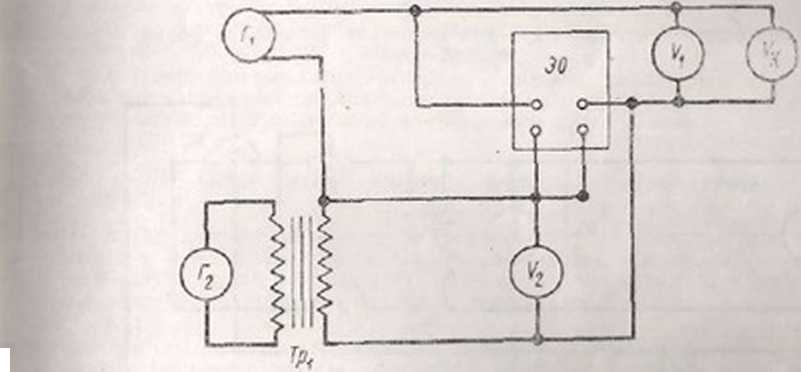

• 73. Поверка миллиамперметров. предназначенных для переменного тока частоты ЬО гц, при различных конечных значениях шкал поверяемого и образцового приборов проводится по cxefce ХОИС. 23.

Значения образцовых сопротивлений г₂ и г₃ (измерительных катушек сопротивления) выбираются из соотношении -— « -

А, г₃ * где .4,, и Л.х конечные значения шкал образцового и поверяемого приборов, причем указанное соотношение должно выдерживаться с погрешностью не более 25%.

После установки стрелки прибора А_х на поверяемую отметку шкалы (сопротивлением п) производится уравнивание напряжений на сопротивлениях г.> и г₃ при помощи регулирующего устройства РУ и фазорегулятора ФР до тех пор, пока ток в вибрационном гальванометре ВГ не уменьшится до нуля.

Действительное значение тока определяется по формуле;

где /о — действительное значение тока, измеряемого образцовым прибором.

Поверка киловольтметров переменного тока

• 74. Поверка киловольтметров переменного тока проводи гея после испытания прочности изоляции первичной цепи трансфор-32

матора, питающего осветитель каждого прибора, по отношению к корпусу. Испытательное напряжение должно прикладываться между закороченными входами цепи осветителя и корпусом прибора. Условия испытания приведены в пп. 106—109.

Схема включения приборов при поверке дана на рис. 24.

Схема поверки киловольтметров переменного тока

На схеме приняты следующие обозначения:

РУ— регулирующее устройство:

ОН — защитное ограждение установки высокого напряжения;

Тр — повышающий трансформатор;

7>_Л- образцовый трансформатор напряжения;

V* — поверяемый прибор;

— образцовый прибор.

Действительное значение напряжения определяется по формуле. приведенной в п. 68.

Г1 р к м е ч л и и е. При проведении поверки должны строго соблюдаться правила техники безопасности. Все соединения с кодуром заземления должны быть выполнены надежно.

Поверка ваттметров и варметров

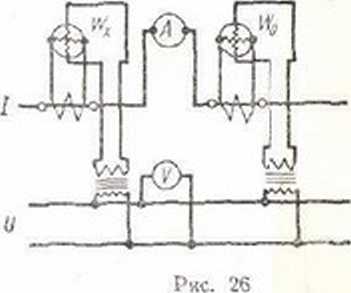

• 75. Схемы поверки ваттметров и варметров приведены на рис 25—33.



  Рис. 25




Схемы поверки однофазных ваттметров методом сличения

Формулы для определения действительных значений мощности в зависимости от схемы включения даны в графе 8 сводном табл. 4. Условия, при которых поверяются ваттметры и варметры метолом сличения, указаны в пп. 53—62.

• 76. Определение погрешности трехфззных ваттметров и варметров с двумя или тремя измерительными элементами проводится при равномерной нагрузке фаз по схемам на рис. 27—31.

Примечание. При поверке вятгметрои по схеме на рис. 23 используются два ваттметра класса 0.5* и одно сопротивление г ,, класса 02. Сопротивления параляельней цепи ваттметров г_о могут отличаться не белее чем на 0.2%. В противной случае будет иметь место погрешность, вытажепная и процентах, равная

А—0.2(«-'-6) -0,3(а—4>)clg9.

где а и I' отклонения в процентах сопротивлений /, и г_а параллельной цепи ваттметров U'^z_t и U", от г,>. Отклонения а и b считаются ноложигелыыыи, если значения г₍ и г₂ повышают г <$.

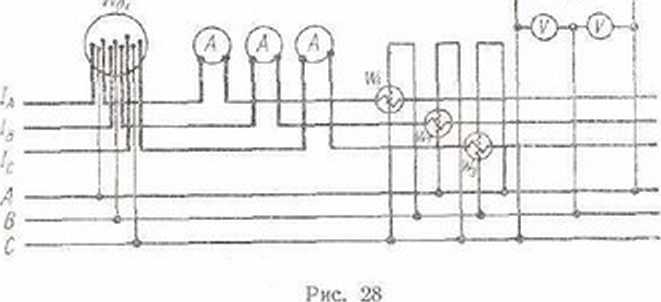

Схема поверки трехэлементного варметра ко трем ваттметрам методом сличения

к а * £

		>■«		<£> О      ©
—				-------с		1 —г

Рис. 29

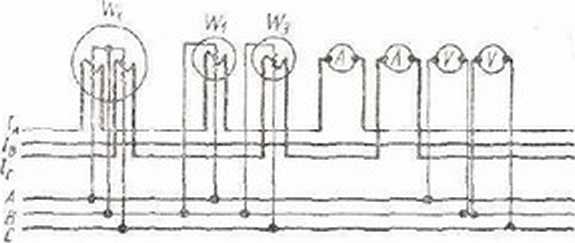

Схема позерки двухэлементного варметра по двум вап метрам методом сличения

Рис. 30

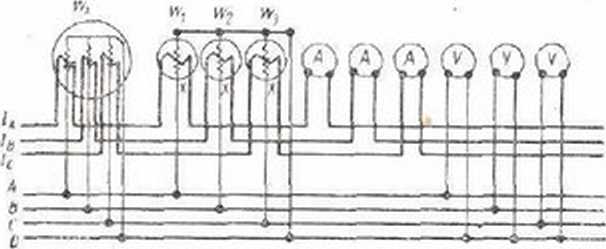

Схема поверки ваттметра для четырехпроводной сети по трем ваттметрам методом сличения

Схема поверки трехэлсмситиого варметра по трем образцовым ваттметрам

(77 J Кроме того, проводичея дополнительная поверка для од-нойгбтм.етки шкалы при неравномерной.. нагрузке, при коэффициенте мощности равном единице и следующих условиях:

а) для щитовых приборов при токе 50% от номинального в одном элементе и при номинальном токе, в остальных элементах;

б) для переносных приборов при токе разном нулю в одном элементе и при номинальном токе в остальных. Изменение показа ни ft приборов при неравномерной нагрузке по сравнению с_по-казаниями при равномерной нагрузке нс должно превышать допускаемой основной погрешности.

• 78. Схема включения образцовых приборов должна, как правило. соответствовать схеме включения отдельных элементов поверяемого ваттметра. Когда схема включения образцовых приборов отличается от схемы включения отдельных элементов поверяемого прибора или когда неизвестно, совпадают ли эти схемы, при поверке необходимо обеспечить симметрию токов к напряжения с погрешностью, нс превосходящей '/з К_п%. где А'_п — численное обозначение класса поверяемого прибора. Величиной ^l/s Ku% следует руководствоваться при выборе контрольных амперметров и вольтметров

• 79. При поверке многоэлементных ваттметров, предназпачсн-ных для измерения активной мощности вместо указанного в п~?7

и,кгтп?7гь АрЙменен ^^Г.'при ковром .це_требцется. большого числа образцовых ваттметров н контрольных приборов. В этом ел уч; с соединяй»-; последовательно токовые цепи многоэлемеит-.сото ваттметра и параллельно цепи напряжения. При этом создаются условия поверки многоэлементных _ват г метров при разно-цепной нагрузке без Учета ззаимпого влияния элементов". !!а 5"Z;r=,'          ЧТ ев» . ■ - ■ -— ——■ - ■■ ■■■ .

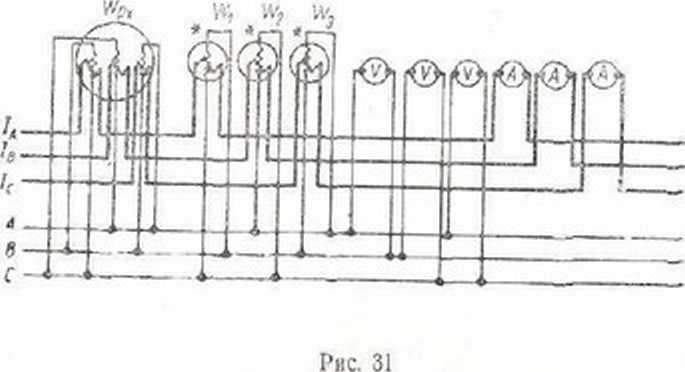

Схема „ове.ркя двухэлементного ваттметра приведена на рис. 32, трехэлементнего — на рис. 33.

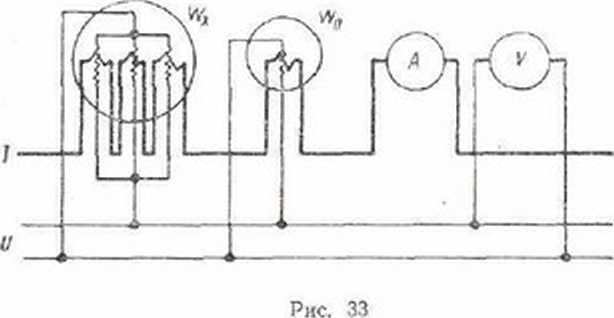

Схема поверии лаухгтементипгл ваттметра по лляому образцовому ваттметру

Схема поверки трехэлементного ваттметра по одному образцовому ваттметру

При поверке по этим схемам максимальное отклонение ваттметров при cos<p=l достигается при мощности, равной —— (где Рп—номинальная мощность для данного предела измерения, п число элементов поверяемого ваттметра).

-  80. Для определения влияния отдельных элементов друг на

друга (в двухэлементном ваттметре) следует в одном из элементов поверяемого двухэлементного ваттметра оставить включенным ток к выключить напряжение, а во втором выключить ток и оставить включенным напряжение. При номинальных адацотшях тока. и напряжения определять смещение стрелки с нулевой__ОТМСГК"

шкалы. Оно не должно превосходить допускаемого для прибора ■Л данного класса при cos<p«l.

"* (8р. При определении взаимного влияния отдельных элементов / в трехэлементных ваттметрах оставляют включенным ток, равный номинальному, в том из элементов, к которому не прикладывается напряжение; в двух остальных элементах ток должен быть равен нулю, а напряжение должно быть равно номинальному. Элементы выбирают в соответствии с табл. 5.

Т а блица 5

Ток проходит н элементе	Нэп ряже ине приложено к элементам
1	II, III
II	1. Ill
HI	1, и

Примечал и е. Испь!Т.У1иям по пи, 77. 8' и 8| следует подвеггзтч только приборы, поверяемые три выпуске из ироизлодсгва и после гемз; .

• 82. При поверке приборов классов 2,5 и 4,0 погрешности измс-_А рительных трансформаторов, через которые включены образцовые

. прибор!»:., нс Учитываются. 11ри поверке приборов всех другихклас-сов следует учитывать погрешности измерительных трансформаторов: при cosep 1 только погрешности коэффициентов трансформации, а при cosq>"0,5 и угловые погрешности. Погрешности измери- • тельных трансформаторов учитываются по формулам, приведенным в табл. 4.

Порядок и условия поверки

• 83. Приборы всех классов точности, используемые в качестве рабочих, поверяются при одном направлении тока .» приборе. Определяют погрешности два раза*:

а) при подводе стрелки к каждой поверяемой отметке со стороны больших значений (поверка «вниз по шкале»»;

б) при подводе стрелки к каждой поверяемой точке со стороны меньших значений (поверка «вверх по шкале»).

• 84. Погрешности приборов определяют при каждом из двух измерений отдельно для поверки «вниз по шкале» и для поверки «вверх по шкале».

Ни одно из значений погрешности, полученное таким образом, нс должно превосходить величины допускаемой погрешности для прибора данного класса точности.

• 85. Приборы классов 0,05-г-0,5. служащие в качестве образцовых и снабжаемые таблицами поправок, поверяют при двух на-гравлениях тока в приборе, причем при каждом папрач.пч-ии проводят поверку вниз и вверх по шкале (всего четыре раза).

Вычисляют два ряда погрешностей:

а) для двух поверок «вниз по шкале», причем для каждой отметки берется среднее арифметическое из двух значений, полученных при разных направлениях тока в приборе;

¹ Для приборов электромагнитной и электродинамической систем без защиты от влияния внешних магнитных полей рабочие приборы классов 0.2—0.S поверяют ч соответствии с л. 85.

б) для двух поверок «вверх по шкале», причем для каждой отметки берется среднее арифметическое из двух значений, полученных при разных направлениях тока в приборе

Ни одно из значений этих двух рядов погрешностей не должно превышать допускаемой погрешности.

• 86. Поправки определяют для каждой отметки по среднему арифметическому из четырех значений, указанных в предыдущем пункте.

• 87. Для приборов магнитоэлектрической системы изменение направления тока, служащее для исключения внешних магнитных полей, заменяется изменением положения прибора путем поворота его на 180° в горизонтальной плоскости.

• 88. При поверке приборов класса 0,5 на переменном токе .методом сличения перемена направления тока производится одновременно как для поверяемого, так и для образцового приборов.

• 89. Вариация определяется как разность действительных значений измеряемой величины при одном и том же показании при бора или как разность показаний прибора при одном и том же значении измеряемой величины, з том и другом случае при неизменной полярности и с соблюдением условий п. 91.

Вариация определяется в процессе определения основной погрешности.

• 90. Основная погрешность определяется для каждой числовой отмрцси шкалы поверяемого прибора.

filjtlpH определении основной погрешности, вариации и «своз-враТЯгния указателя к нулевой отметке шкалы должны быть соблюдены следующие условия:

а) все влияющие величины должны иметь нормальные значения (согласно табл. 6).

.Приборы переменного тока, имеющие номинальную область частот, поверяются при двух значениях частоты „й и причем

где in. f_K — нижняя и верхняя границы номинальной области частот;

б) прибор должен быть установлен в рабочее положение; если рабочее положение не указано, переносные приборы поверяются

гори-.- ьно.м положении, а пиТто'вые при нс; гикал .и

в) указатель прибора, установленный корректором до предварительного нагрева (если таковой предусмотрен), не должен во время поверки вновь устанавливаться на эту отметку.

Приборы, снабженные регулировочными приспособлениями, должны быть предварительно отрегулированы в соответствии с правилами пользования¹;

* Приборы с малыми пределами измерения должны тщательно защищаться от токов утечки и т.э.д.с. в соответствии с заводскими инструкциями к приборам.

г) ппибопы, градуированные с калиброванными проводами, должны поверяться совместно с последними. Приборы, градуированные с определенным сопротивлением соединительных проводов, должны поверяться совместно с замещающим сопротивлением, равным указанному на шкале прибора;

■  .11 м'т-мстоы должны попспяться пои номинальном кяппяже_-

нии и:;.                        ^Ге мо^н^сти:

“^,,“е)ферромагнитн²ь1^массы^1^негппиё магнитные поля (кроме земного магнитного поля), а также влияние прибора на прибор практически должны отсутствовать: если на приборе есть условный знак (стрелка), указывающий положение прибора в земном магнитном поле, то прибор следует установить таким образом, чтобы эта стрелка была направлена по магнитному меридиану;

ж) электростатические приборы должны поверяться при практическом отсутствии внешних электрических полей.

Таблица 6

Нормальные значения влияющих величин
Влияющая величина	Нормальное значение
	для приборов классов 0,05-5-0,5	для приборов классов 1,0-5-4,0
Рабочее положение	Указанное на шкале ±Г±0,2'       |
	Если указания отсутствуют—любое положение
Температура	Указанное на шкале ±2’С      |         ±5Х
	Если указания отсутствуют от ! 1S до I 22*С   |      от | 15 до -25°С
Напряжение	Указанное на шкале ±2% | ±2%
Частота	Указанное на шкале ±2% | ±2%
	Если указания отсутствуют 49—51 гц      |        49—51 гц
Форма кривой тока или напряжения	Синусоидальное с коэффициентом искажения не более 5%           I          5% 1%’           1           2%2
Коэффициент переменной составляющей постоянного тока иди напряжения	Не более 1%	Не более 3%

92. По окончании поверки следует отметить положение стрелки, jioторос она наймет после плавного уменьшения измеряемой величины до нуля. Для приборов, устойчивых к механическим цоз.гей-ствиям. мияиатюрных и малогабаритных, приборов с углом шкалы более 120^д и приборов с подвижной частью на растяжках смете-

->т нуля не должно превосходить значения.                '■<

где /— длина шкалы, лы1;

/С—численное обозначение класса прибора.

Для всех остальных приборо-в смещение от нуля не должно превосходигь половины указанного значения.

93. Когда определяются поправки или погрешности мпогонре дельных вольтметров или ваттметров классов 0.1; 0.2 и 0.5 ком пенсационным методом на постоянном токе или термоэлектрическим методом на переменном токе частоты 50 гц, можно производить непосредственные измерения не на всех пределах измерения, если изменение пределов измерения осуществляется при помощи изменения внутреннего добавочного сопротивления. В этом случае при пределах измерения по напряжению не ниже 3 в множитель определяется по формуле:

где п—действительное значение сопротивления прибора для предела измерения, при котором поверяются все числовые отметки;

г₂- действительное значение сопротивления прибора для предела измерения, для которого определяется множитель;

С>. С₂ — номинальная цена деления шкалы для первого и второго

Поправки того предела измерения, для которого определен множитель К. определяются по формуле:

A₂"A)+ (К—\) Л|,

где Д₂— поправка в делениях шкалы для точки « на том пределе измерения, для которого известно .значение множителя К; Aj — поправка в делениях шкалы для точки а на том пределе измерения, на котором -проведена поверка на всех числовых отметках шкалы и по отношению к которому опре-Й делен множитель К.

Когда определяют погрешности многопредельных ампермет-льтметров и ваттметров, можно проводить непосредственную поверку на всех числовых отметках шкалы лишь на одном пределе измерения, а на остальных пределах измерения можно

провести поверку ла двух числовых отметках шкалы: на конечном значении шкалы и на отметке, в которой можно ожидать наибольшей погрешности.

Числовая отметка, на которой можно ожидать наибольшую погрешность. определяется следующим образом.

Исходя из таблицы погрешностей у_и полученных на всех числовых отметках одного предела измерения, подсчитывают ожидаемые погрешности у₂ на тех же числовых отметках другого предела измерения по формуле:

где у_Х1; у», — погрешности на конечной отметке шкалы для первого и второго пределов измерения соответственно;

.4; Л_и- значения измеряемой величины для данной и конечной отметки шкалы соответственно.

Наименее благоприятной на втором проделе измерения будет отметка, для которой по вышеприведенной формуле будет получено наибольшее абсолютное значение погрешности у₂.

Для каждой из этих отметок шкалы вычисляется отношение у² . *»■ (где Я: — действительное значение измеряемой величины, полученное для этого продела измерения и выраженное в делениях шкалы; В\—действительное значение измеряемой величины, полученное на этой же отметке шкалы для предела измерения, который поверялся на всех числовых отметках шкалы, также выраженное в делениях шкалы).

Если полученные таким образом значения множителя для обеих отметок шкалы отличаются менее чем на */з Кп% (где К_п — численное обозначение класса поверяемого прибора), то определяется поправочный множитель для данного предела измерения как среднее арифметическое из полученных двух значении. Если же эти расхождения превосходят ’/з Лс%. то определение поправочного множителя не допускается и прибор следует поверить на всех числовых отметках, а также и на этом пределе измерения.

О соответствии прибора его классу точности можно судить, применяя вышеприведенную формулу для определения поправки через множитель К.

• 95. Можно определять соответствие многопредельного прибора классу точности с помощью приспособлений, указанных в схемах приложения 2.

• 96. В том случае. когда применяется приспособление, указанное в приложении 4. поверка прибора на одном из пределов измерения проводится полностью, а на других пределах измерения—на двух числовых отметках шкалы: па конечной и на той отметке, где предполагается наибольшая погрешность.

Устанавливается приспособление по конечной отметке шкалы. Если погрешность, полученная при помощи приспособления, для второй точки отличается от полученной непосредственной поверкой больше чем на */₃ допускаемой погрешности, прибор следует поверить на всех числовых отметках, шкалы каждого предела измерения.

• 97. Прибор с несколькими пределами измерения признается годным, если погрешности его показаний для каждого предела измерения не превышают допускаемых значении в соответствии с кладем точности.

Определение изменения показаний, наш ли пых. ядця и нем коэффициента мощности, должно производиться на двух отмет-"ках->иа нулевой' отметке и соответствующей п;               pi?-

ческой середине шкалы при йоключёпип япрппйни и всех выше-"ПгруПслеииых влияний, кроме определяемого.

Определение изменения показаний, как правило, производи гея без отдельных калибровочных шунтов, добавочных сопротивлений и измерительных трансформаторов.

• 99. При массовой поверке вновь изготовленных приборов допустимы (по специальному разрешению Государственного комитета стандартов, мер и измерительных приборов СССР) отдельные отступления и изменения по сравнению с указанным выше общим порядком выполнения поверки или отдельных ее операций, связанные с особенностями условий поверки, возможной и необ-лой рацилпализр.пии ее,, применением специальной аппаратуры для поверки и пр.

• -AW U).4W44rLr4bU44fe--ОЫ (А НИЯ-4 НЧ1 lH>Bh PKt-ftRWHOHfi»-

Определение сопротивления приборов и их вспомогательных частей

• 100. Измерение сопротивления приборов и их всромогатель-£)^яых частей (шунтов и отдельных добавочных сопротивлений) про *изводится способами, указанными в табл. 7.

Измерение сопротивления шунтов должно производиться после прогрева их током и достижения установившегося значения сопротивления шунта.

Т а 6 л и ц а 7

Измеряемое сопротивление •	Рекомендуемый способ измерения г	Допустимая погрешность определения соиротив-деиия
Сопротивление амперметра и последовательной цепи ваттметра и варметра любого класса Сопротивление вольтметра, параллельной цепи ваттметра к варметра классов 1 О-М.О и отдельных добавочных сопротивлений к и им	Одинарный иди двойной мост Одинарный мост	±1.0%

П ркмечанк е. Если в маркировке шунта прибора, то при измерении сопротивления шунта шунту прибор или сопротивление, равное г-,  10 ³

где /„ — номинальный ток шунта, а;

5’и — номинальное падение напряжения, мл; i„ — номинельный ток потребления прибора.

• 101. Отклонение действительного значения внутреннего сопро-де^гивления вольтметров и параллельных целей ваттметров и вармет-Г ,Л ров, включаемых с отдельными калиброванными добавочными со-

противлениями, выраженное в процентах, не должно отличаться от указанных на приборах значений на величину больше, чем на 0,5 численного обозначения класса прибора.

• 102. Основная погрешность шунтов и добавочных сопротивлений при нагрузках 20 и 100% от номинальной не должна превышать значений, указанных в табл. 8.

Таблица S

Класс вспомогательной части	Основная погрешность, %
0.02	+0,02
0.05	+0,05
0.1	+ 0,1
0,2	+0,2
0,5	+ 0.5
1,0	+ 1.0

Основная погрешность для шунтов н добавочных сопротивлений выражается в процентах от номинальных значений их сопротивления.

Определение влияния наклона на показания приборов

• 103. Приборы, снабженные уровнем, йены ганию на наклон не подвергаются.



Испытание на влияние наклона приборов, нормальное рабочее положение которых указано на шкале, проводится следующим образом. Для числовой отметки, близкой к 50% от конечного значения шкалы, при нормальном положении прибора определяется действительное значение величины, измеряемой прибором. За действительное значение В принимается среднее арифметическое двух измерений: первого при плавном увеличении измеряемой величины от нуля до данной отметки и второго при уменьшении ее от конечного значения шкалы до тон же отметки. Затем прибор наклоняют поочередно в каждую из четырех сторон и определяют в этих четырех положениях указанным способом действительные значения В для выбранной ранее отметки шкалы.

Изменение показаний обусловленное влиянием наклона при бора, определяется по формуле:

^=-^^--100%,

где /1_П—конечное значение шкалы поверяемого прибора.

• 104. Изменение показаний [J прибора при отклонении его от указанного на нем рабочего положения в любом направлении не должно превышать значений, указанных в табл. 4 приложения 5 или в технических условиях, по которым прибор выпущен.

• 105. Для приборов классов 0,54-4,0 влияние наклона можно определять также следующим образом: при неизменном значении измеряемой величины прибор наклоняют поочередно во все четыре стороны, наблюдая при этом изменение показания прибора.

Испытание электрической прочности изоляции А*⁴

У

105 Испытание электрической прочности изоляции приборов проводится, как правило, па переменном токе.

Испытание постоянным током проводится только при наличии па то особых указаний.

• 107. Установка для производства испытаний на электрическую прочность изоляции должна иметь следующие основные технические характеристики:

а) мощность установки (на стороне высокого напряжения) .должна соответствовать напряжениям, указанным в табл. 9.

Таблица 9

От 0.5 до 3

Св. 3

б) регулировочное устройство должно допускать плавную регулировку напряжения от нуля до наибольшего значения испытательного напряжения;

з) конструкция установки должна обеспечивать надежный электрический контакт испытательною электрода с корпусом прибора;

г) форма кривой испытательного напряжения установок переменного тока должна быть такой, чтобы отношение амплитуды к действующему значению находилось в пределах 1,34—1,48;

д) в установке должны быть соблюдены все требования техники безопасности, предъявляемые к высоковольтный установкам;

с) при испытании постоянным током, преобразованным из переменного, коэффициент пульсации напряжения должен быть не выше 10%.

• 108. Испытание электрической прочности изоляции прибора проводят следующим образом:

а) все зажимы прибора соединяются между собой проводниками и подключаются к высоковольтному выводу повышающего трансформатора, другой вывод которого должен быть соединен с корпусом прибора (или с металлическим экраном, который должен покрывать всю поверхность корпуса, если корпус прибора сделан из изолирующего материала);

б) регулировочное устройство установки ставится в начальное положение, соответствующее нулевому значению напряжения на повышающем трансформаторе;

в) установка включается под напряжение сети после принятия необходимых мер по технике безопасности. При помощи регулировочного устройства напряжение на трансформаторе повышается с такой скоростью, чтобы напряжение изменялось* примерно от нуля до необходимого значения испытательного напряжения за время от 5 до 20 сек, и выдерживается в течение 1 мин. Значения испытательных напряжений указаны в табл. 2 или 5 приложения 5.

• 109. Указанием на неудовлетворительное состояние изоляции прибора служит внезапное возрастание силы тока в низковольтной обмотке повышающего трансформатора или снижение напряжения па зажимах той же обмотки. Отклонение стрелки испытуемого прибора, дрожание ее или появление шума не указывают на неудовлетворительность изоляции прибора.

ПО. Для ваттметров проводят дополнительное испытание электрической прочности изоляции между последовательными я параллельными цепями, если эти Цепи не соединены постоянно между собой, а также между раздельными последовательными цепями .многоэлементных ваттметров, если эти обмотки нс предназначены для включения к заземленным обмоткам трансформаторов тока. В противном случае испытание изоляции между последовательными цепями .многоэлементных ваттметров нс проводят.

Определение времени успокоения

• 111. Определять время успокоения можно как на постоянном. i.iK и на переменном токе в соответствии с назначением приборов

• 112. Источник питания, применяемый при иены гании, должен иметь такое постоянство напряжения, чтобы изменения показаний прибора за 1 -я«н не превышали 0.1% от конечного значения шкалы.

• 113. Определение времени успокоения должно производиться для приборов:

/’~ а) с односторонней шкалой при включении измеряемой вели-(чины, обусловливающей отклонение указателя приблизительно на 1 геометрическую середину шкалы;

б) с симметричной двухсторонней шкалой при выключении i измеряемой величины, соответствующей конечному значению шкалы;

в) с несимметричной двухсторонней шкалой при выключении измеряемой величины, обусловливающей перемещение указателя приблизительно па половину длины шкалы;

г) с безнулевон шкалой при изменении измеряемой величины, вызывающем передвижение указателя с начальной отметки при Йлизнтельно на тео метр и чес кую середину шкалы.

— Порядок определения времени успокоения следующий:

д) прибор присоединяют к источнику питания и в зависимэсти от конструкции отсчетного устройства (и. 113 а, б, в, а) устанавливают указатель на соответствующую отметку шкалы;

е) оставляя неизменным положение регулировочного устрой- ■ ства, прибор отключают и после успокоения колебаний указателя вновь включают, наблюдая за движением указателя для определения его характера (периодическое колебание или апериодическое).

Движение считается апериодическим, если указатель прибора после включения (или выключения) тока подходит с одной стороны шкалы к точке, на которой ок установится после прекращения движения;

ж) убедившись, что значение измеряемой прибором величины остается неизменным и стрелка после успокоения колебаний останавливается на выбранной отметке шкалы, прибор отключают;

з) приборы, удовлетворяющие требованию п. ИЗ о, включают; и одновременно пускают в ход секундомер для определения времени успокоения.

Для определения времени успокоения приборов, удовлетворяющих требованиям п. 113 б, в', г, секундомер включают одновременно с выключением прибора (п. 113 ж).

• 114. Для приборов с периодическими колебаниями стрелки за время успокоения принимают промежуток времени, с момента включения прибора до того момента, когда стрелка в последний раз отклонилась от своего окончательного положения на расстояние. превышающее 1% от длины шкалы.

Для приборов с апериодическим движением стрелки за время успокоения принимают промежуток времени с момента включения до того момента, когда стрелка приблизится к своему окончательному положению на расстояние, составляющее 1% от длины шкалы.

• 115. Определение времени успокоении приборов, имеющих ограниченное сопротивление внешней цепи, и магнитоэлектрических милливольтметров проводится в порядке, указанном в п. ИЗ. Схема включения должна соответствовать рис. 34.

На этой схеме приняты следующие обозначения:

г а— добавочное сопротивление в цепи прибора;

Г| — сопротивление, падение напряжения на котором служит для получения необходимого отклонения прибора ;

Г2 — регулируемое сопротивление.

Сопротивление <1 должно составлять нс более 1 % сопротивления прибора. Добавочное сопротивление г_д должно быть равно сопротивлению внешней цепи прибора, указанному на шкале прибора (например, сопротивление термопары и соединительных проводов), с погрешностью не более ±1%.

значение времени успокоения колсба-арифметнческое из

IV. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 117. Данные поверки приборов классов 0,05-4-0.5 заносят в протокол, который хранится нс менее 24 месяцев организацией. лро-водквшей поверку.

• 118. Запись данных поверки приборов классов 1,0; 1,5; 2,5 и 4.0. проходящих поверку в контрольных лабораториях, может 'проводиться в любой форме.

• 119. Приборы всех классов, удовлетворяющие всем требованиям. предъявляемым к ним данной инструкцией, пломбируются с наложением клейма.

На приборы, используемые в качестве образцовых, выдастся свидетельство с указанием наибольшей погрешности и -паризнии"*"

На рабочие и образцовые приборы классов 0,1-г-0,2 могут быть выданы свидетельства с поправками по требованию, указанному заказчиком при сдаче приборов в поверку.

Поправки в свидетельствах должны указываться с погрешностью 0,05 деления для приборов класса 0.1 и 0.1 деления для приборов остальных классов.

• 120. При выпуске из производства приборы класса 0.1; 0.2 и 0.5 снабжают выпускными аттестатами, в которых должны быть указаны наибольшие погрешности и вариация показаний.

• 121. Если прибор в результате поверки признан непригодным к применению, имеющиеся на нем клейма гасятся специальным знаком, и владельцу может быть выдана справка С указанном причин непригодности.

ПРИЛОЖЕНИЕ I

МЕТОДИКА ОПРЕДЕЛЕНИЯ ИЗМЕНЕНИЯ ПОКАЗАНИЯ Bl.ni. «ИНЫХ ВОЗДЕЙСТВИЕМ внешних условии

Определение влияния формы кривой

• I. Определять влияние формы кривой напряжения или тока д.:а амперметров. вольтметров и ваттметров рекомендуется при двух раздельных источниках питания. Схема включения вольтметра приведена на рис. I, амперметра - на рис. 2. ваттметра — на рис. 3.

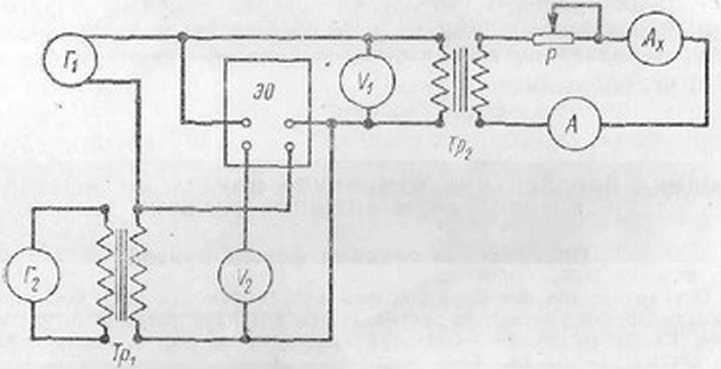

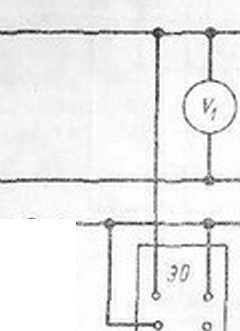

Рис. I

Схема аключепня ео.тьтмстрои для испытания на злнязие

формы кривой напряжения

На схемах приняты следующие обозначения;

Гт — генератор основной частоты;

Л —генератор кратной частоты:

Tpi — трансформатор понижающий с коэффициентом трансформации в пределах от 5 до 10;

ЭО — электронный осциллограф;

V; и V's—контрольные вольтметры, показывающие действующее значение напряжения;

V», А_а. U⁷x — испытуемые ■приборы;

Тр_г — трансформатор понижающий;

Р —сопротивление регулируемое (реостат): zl — амперметр контрольный, показывающий действующее значение тоха;

7> —трапсформатор разделительный (применение на рис .3 не обязательно!. При испытании приборов в случае необходимости могут быть использованы переходные трансформаторы, делители напряжения, реостаты и т. д.

Схема включения амперметра для испытания на влияние формы кривой тока

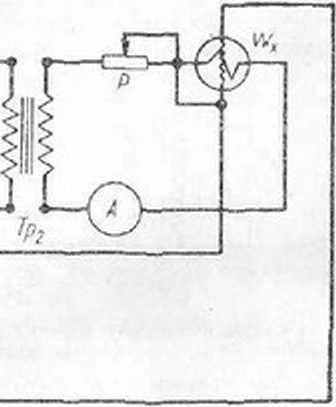

Схема включения ваттметра для испытания на влияние формы кривой

• 2. Генератор Л- настраивают па частоту, кратную коминэльпоП частоте генератора Л. .поочередно на 2-ю, 3-ю и 5-ю гармонические При отключенном генераторе Л ус гам а в.тив а ют по вольтметру l'j напряжение, равное 0,1 или 0,2 номинального напряжения испытуемого прибора (рис. I) или первичкой обмотки трансформатора Тр₂ (рис. 2). в зависимости от того, какая величина оговорена w технических условиях. Затем включают генератор fi и доводят напряжение по вольтметру V| до номинального. Показания вольтметра Е_: яри этом должны оставаться без изменения — о случае необходимости следует немного изменить напряжение генератора Г_г На экране осциллографа при работе обоих генераторов получается медленно вращающаяся замкнутая фигура. Плавным кзие-пением частоты генератора Г₂ добиваются того, чтобы скорость вращения фигуры не превышала */з оборота в период, равный фактическому времени успокоения испытуемого прибора.

Пелозлна размаха колебаний указателя испытуемого прибора принимается i.i изменение показаний от влияния искаженной формы кривой, содержащей 10 или 20% высшей гармоническом той или иной кратности

Допускается также определение влияния формы кривой как разности между показаниями испытуемого прибора сначала при работающем генераторе /'₂, затем при снижении напряжения генератора Г₈ до нуля — в обоих случаях при неизменном показании вольтметра Н.

• 3. При испытании ваттметров последовательную цепь испытуемого прибора пнгзюг номинальным током при номипальной частою от одного генератора. Параллельную цель (юдключзюг ко второму генератору, частота которого поочередно устанавливается разной 2-. 3- и 5-кратному значению частоты генератора. питающего последовательную цепь.

Кратность частот контролируется электронным осциллографом, на экране которого (при подаче на вертикальные пластины напряжения одного из генераторов, а ла горизонтальные — напряжения другого генератора) получается медленно вращающаяся замкнутая фигура.

Регулировкой частоты одного из генераторов добиваются, чтобы скорость вращения фигуры .на экране не превышала '/э оборота в период, равный фактическому времени успокоения испытуемого прибора, и фиксируют нанболыиее отклонение указателя от нулевой отметки.

• 4. Изменение показаний приборов, вызванное отклонением формы кривой тока или каиряженкя, не должно превышать значений, указанных в стандартах на отдельные группы приборов или в технических условиях.

Определение влияния внешней температуры

• 5. Определение влияния внешней температуры на показания прибора заключается 8 определении изменения его показаний при повышении или понижении температуры среды, окружающей прибор, не менее чем на 1(ГС в пределах рабочих температур, указанных в табл. G приложения 5.

• 6. Термостаты и криостаты, применяемые для определения влияния внешней температуры, должны обеспечить постоянство температуры в них с точностью до ГС. Термометр, которым измеряется температура, должен иметь иену деления 0.5’С а должен быть позорен.

• 7. Определение влияния внешней температуры на показания испытуемого прибора должно проводиться в следующем порядке:

а) прибор помешается з термостат или криостат, в котором выдерживается при заданной температуре нс менее 2 ч. Затем по образцовым приборам определяется ..ействч тельное значение измеряемой величины для двух отметок шкалы, из которых одна находится приблизительно па геометрической середине, а другая у конечного значения шкалы; действительная величина определяется с исключением вариации к всех внешних влияний, кроме определяемого (т. е. в соответствии с п. 91), после установки указателя корректором на начальную отметку шкалы;

б) после снятия показаний в термостате при повышенной температуре прибор должен быть подзергнут естественному охлаждению не менее 4 ч до температуры 20±5^вС. после чего должны был. вторично определены действительные значении для тех же отметок шкалы прибора;

в) изменение показаний р,, вызванное изменением температуры на 10’, определяется по формуле:

Где В.. Во действительные значения, определенные при температуре I криос

.1—конечное значение шкалы поверяемого пэибора;

Определение внешних магнитных и электрических влияний

• 8. Для определения влияния внешних магнитных полей испытуемый прибор должен быть помешен в контре катушки, создающей разномерное магнитное поле.

• 9. Конструкция двойкой катушки и столика, расположенного в центре ее. должна допускать возможность 'их вращения Обмотка катушки должна обеспечивать возможность получения в центре ее магнитного ноля напряженностью до 400 а/м.

Расстояние между средними плоскостями колец должно быть разно поло вике среднего диаметра катушки, обмотки колец включают согласно.

В цепь катушки должен быть включен амперметр для контроля тока и фазозргщатель для изменения фазы тока в катушке Обычно внутренний диаметр катушки Д. создающей магнитное поле постоянного тока или промышленной частоты, равен I *0,01 ширина 0,14-0.15 м. Средний диаметр кольца дол жен быть по крайней мере в 2.5 раза больше наибольшего габарита кспыт/емо го прибора.

Вычисление напряженности магнитного поля производится но формуле: где Н напряженность магнитного поля, с и;

/ —ток в амперах в каждой секции;

п —число витков обмотки одной секани;

Dep —средний диаметр катушки. л<

При испытании прибора переменного тока прибор к катушка питаются переменным током одной частоты, если з технических условиях не оговорено иных требований.

• 10. Определение влияния внешнего магнитного поля на показания прибора производится в двух отметках шкалы (одна находится приблизительно на геометрической середине шкалы, а другая — в конце шкалы) в следующем порядке:

а) испытуемый прибор помещают на столике катушки так, чтобы его измерительная часть находилась в центре катушки, и включают совместно с образцовыми приборами в соответствующую схему для определения погрешности;

б) по образцовым приборам устанавливают и поддерживают требуемые значения напряжения, тока или мощности постоянными и разными примерно 100%. а затем 50% конечного значения шкалы испытуемого прибора; испытание вал метров проводится при номинальных напряжении и коэффициенте мощности;

в) заметив показание испытуемого прибора, в обмотку катушки включают ток и устанавливают силу его так, чтобы она соответствовала необходимой напряженности магнитного поля;

г) наблюдают изменение показаний испытуемого прибора, происшедшее после включения тока в катушку, и. поворачивая столик, на котором расположен прибор, к катушку, находят такое положение, при котором это изменение показании будет наибольшим;

д) изменяя фазовращателем фазу тока в катушке, добиваются дальнейшего изменения показания прибора;

е) получив при помощи поворота столика и катушки, а также изменением фазы тока в катушке наибольшее возможное изменение показаний ист чуемого прибора, записывают полученное показание аг.

жч выключают ток в катушке и записывают повое показание испытуемого прибора «.;.

• 11. При испытании приборов магнитоэлектрической системы питание катушки осуществляется постоянным током. Определение влияния внешнего магнитного ноли в этом случае производится таким же порядком, как это указано

?в п. 10 приложения, за исключением операции, указанной в п. ЮЛ

• 12. Определение влияния магнитного ПОЛЯ на приборы переменного тока с магнитоэлектрическим измерительным механизмом должно проводиться и поле как постоянного, так и переменного тока.

Приборн: электростатической системы не подвергаются испытанию на влияние магнитного поля.

• 13. Изменение показаний прибора от влияния внешнего магнитного поля подсчитывается по формуле: где Л-t — конечное значение шкалы прибора.




Допгскается .проведение испытания без фазорегулятора. В этом случае катушка’ и испытуемый прибор питаются от двух различных гелератороз, настроенных приблизительно на одну и ту же частоту. Совпадение частот обоих генераторов устэна вливают, подключив напряжение одного из них к зерти-кальным. а второго — к горизонтальным отклоняющим, пластикам электронного осциллографа. При этом эллипс на экране осциллографа должен медленно де-формироваться и враш&ться со скоростью не более *А оборота у период времени, равный фактическому времени успокоения испытуемого прибора. Половина размаха колебаний указателя испытуемого прибора принимается за изменение показаний от влияния внешнего магнитного «поля.

• 14. Изменение показания прибора под влиянием внешнего магнитного поля напряженностью 41К) о/.ч, образованного током того же рода, что и ток, про-текэюшнй по испытуемому прибору, при самых неблагоприятных фаре и направлении поля кс должно превышать значе.пш, указанных з габл. 3 приложения 5.

• 15. Для определения влияния внешних электрических полей на электростатические приборы испытуемый прибор .олжек быть помещен в электрическое поле плоского «опдеисаторз, образованного между двумя изолированными друг от друга металлическими дисками, к которым приложено напряжение.

1:пч*тр тисков должен превышать нс мене? чем на 20•« наибольший размер 1..;л -туемого прибора, а расстояние между дисками не должно превышать радиуса диска.

Напряженность электрического поля Г в xe/.i; подсчитывается по формуле: где L^: — приложенное к дискам напряжение, кв;

/---расстояние между дисками, .и.

• 16. К »лтру».1.ил установки должна обес.т’^,1итъ возможность пы-оротл прибора вокруг вертикальной оси, а конденсатора—вокруг горизонтальной оси. параллельной плоскости дисков.

• 17. При испытании .приборов на переменном токе пи;анис установки со стороны повышающего трансформатора должно проводиться через фазорегулятор.

Определение влияния изменения частоты переменного тока

• 18. Определение влияния отклонения частоты тока от номинальной производится з соответствии с п. 91 инструкции в двух отметках шкалы, находящихся в коние шкалы г: г.рмблнзнтельно на ее геометрической середине в следующем порядке:

а) определяется no образцовым приборам действительное зпауенис нзмс ряемон величины при номинальной для данного прибора частоте тока:

б) определяется действительное значение измеряемой величины при той частоте тока, для которой проводится испытание:

в) изменение показаний р/. вызванное изменением частоты тока, вычисляется ио формуле:

где 5j — действительное значение при номинальной частоте тока;

в₁ — действительное значение для той же отмотки при частоте тока, для которой проводится испытание;

4« -конечное значение шкалы прибора.

19 Изменение показаний прибор.?, вызванное отклонением частоты .ока иг номинальной на ;iO^ci, по должно превышать значений, допускаемых для приборов данного классз точности.

Если в приборе, кроме номинальной частоты, указана расширенная облает;* частот, то изменение показаний, вызванное отклонением частоты от иомииг -ыю:' до любого значения частоты й расширенной области, яе должно превышать допускаемого для приборов данного класса точности.

Если и приборе, кроме номинальной области частот, указана к расшнречная область частот, го изменение показаний, вызванное изменением частоты от границы номинальной области до любого значения в смежной части рс.шшрепюн области, не должно превышать допускаемого для прнбороз данного класса точности.

ПРИЛОЖЕН III-. .f

Приспособление для определения предельных шанский множителей многопредельных приборок

Приспособление применяется. когда поверка проводится ко ил всех пред»* лах измерения.

После определения поправок па всех числовых отметках шкалы одного предела измерения многопредельного прибора можно определить те два предельных эиаченин множителя К_та« и Каш. между которыми должны быть множители всех пределов измерения данного прибора, если он соответствует своему классу*.

Это возможно сделать при помощи описанного ниже приспособления.

Если после поверки одного предела измерения до определения множителей других пределов измерения поверяемого прибора при помощи приспособлении определены предельные, значения множителей. то объем работы по поверке сокращается. так как поверка приборе сразу прекращается, как только будет об-«аружено. что множитель кзкого-яибудь предела измерения выходит из допустимых границ.

Конструкция приспособления

13 качестве примера описано построение приспособления для приборов клас cos 0.1; 0,2 и 0,5 с числом делений шкал 150.

На дос.:е размером 500x350 мм укрепляется списанная ниже номограмма, закрытая тонким листом органического стекла или другого подобного материала.

Цо горизонтальной оси откладываются числовые отметки шхалы, по вертикальной — вверх откладываются положительные поправки в делениях шкалы, а вниз — отрицательные. В точках пересечения вертикалей, проведенных через все числовые отметки горизонтальной оси, и горизонталей, проведенных через Г

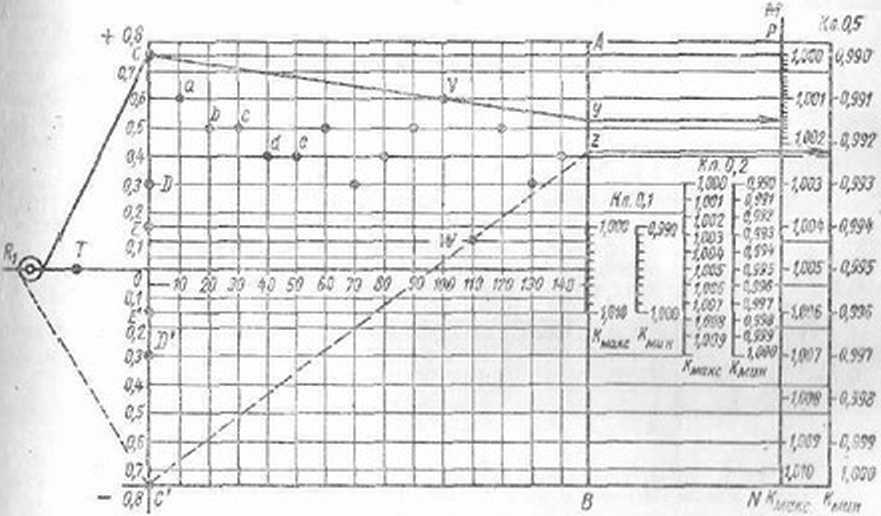

Устройство для определения предельных значений множителей для многопредельных приборов

Пс! равочные множители многопредельных приборов № 2, 1957 г., стр. 81—83. значения поправок 0: ±0,05; ±0,1: ±0.15; -0,2; ±0»3; ±04; ±03: ±0.6: ±0,7 должны быть сделаны отверстия. При помощи тонких стальных шпилек, встав-лсиных и эти отверстия, можно нанести точки кривой поправок a, b. с, d н т д. того пределе измерения, который поперся на всех числовых отметках. Справа от последней вертикали АВ нужно прозестн для каждого класса при-борол <0.1; 0.2 и 0.5) по дйс вертикальных линии. На одной вертикальной линии наносятся значения Kmex, на другой /С_ищ.

Для того, чтобы нанести для класса 0.5 на вертикальную ливню .W.V шкалу значения К_1ОаХ, нужно через точку С осн ординат (+0,75) провести горизонталь:-^ so линию до точки Р пересечения с вертикальной линией А!А'. В точке Р наносится для Каях отметка 1,000.

Для того, чтобы нанести другую крайнюю отметку шкалы множителя А'пл\-для класса 0,5, нужно через точку С оси ординат (—0,75) привести горизон-тальяую линию до шкалы множителя Х_га?х и п точке их пересечения нанести гметку 1,010. Шкала множителя Х_га*х между отметками 1.000 и 1.010 делится равномерно, причем заносятся отметки 1,001; 1.002; 1,003 и т. д.

Для того, чтобы на другой зертякалькой линии нанести шкалу значений множителя д_Я|_Г1 для класса 0.5, нужно в точках пересечения этой’ линии го-риэонта.-и. соответствующими поправкам (+0,75 и —0,75). нанести крайние отметки: 0.990 в первом случае (вверху) и 1,000 но втором случае (внизу). Шкала .множителя К_:п1., между крайними отметками делился равномерно и наносятся отметки: 0,991; 0.992; 0.993: 0.99-1 и т. д.

На оси ординат в точках С, С'. D, 1У и Е, Е'. соответствующих допускаемым погрешностям прибора (для прибора класса 0,5 со шкалой, имеющей 150 делений. это точки -1-0,75 и —0,75), укрепляются остальные шпильки. Слеза, на некотором расстоянии от осн ординат, в точке R. ла шпильке находится катушка с ниткой, на конце которой привязано кольцо, одетое на шпильку, укрепленную в точке Т.

Благодаря пружине нитка всегда намотана на катушку, но может быть вытянута с катушки после снятия кольца со шпильки г

Шкалы множителя /С_геа« и К_тм для классов 0.1: 0,2 я 0.5 имеют разную длину, ко помечены одинаковыми цхц ;:мк. Их длила определяется расстоянием между течками, соответствующими допускаемой погрешности, т. с. для класса 0.2 шкала /< отрезается горизонталями 0.3 и 0,3, проходящими через точки D и РУ, а для класса 0.1—горизонталями +0,15 и —0.15 (при 150 делениях шкалы), проходящими через точки Е и Е'. Построен;» проводит®: аналогично описанному для класса 0.5.

Приспособления нужно сделать отдельно для приборов со шкалой, имеющей 150 делений. отдельно для приборов, имеющих шкалу с числом делений 120. отдельно для приборов, имеющих шкалу с числом делений 100 и т. д. в зависимости от тоге, какие приборы поверяются

Одно и то же приспособленке пригодно для приборов всех трех классов: 0.1: 0.2 и 0.5 Одно и то же приспособление пригодно'для амперметров, вольтметров и ваттметров.

При построении номограммы для приборов с числом делений шкалы 120 линия /Ш пройдет через л.метку 120 осн абсцисс. Из вертикальной оси точки С. С', Д. Д' я Е. Е' будут лежать на значениях поправок 0.6; 0,24 и 0.12.

Правила пользования приспособлением

Для того чтобы определить предельные значения множителей амперметра, вольтметра или ваттметра, нужно выбрать приспособление для такого числа делений шкалы, которое равно числу делений поверяемого прибора, например, 150.

Далее нужно расставить шпильки a, b, с, d, вит. д. так, чтобы они изобразили точки кривой поправок (в делениях). На ряс. 1 показан пример для прибора класса 0.5.

Затем нужно снять кольцо со шпильки Т, вытянуть с катушки R\ нитку на достаточную длину, захлестнуть нитку через шпильку С ( + 0.75), если прибор класса 0.5’ (шпилька Д для класса 0.2’ и шпилька Е для класса 0.1) и г.розссти пятку через такую точку V кривой попразок, чтобы зсе остальные точки кривой

поправок лежали ниже нитки. Через точку у пересечения нитки с вертикальной линией .-’.В проводим горизонтальную линию до шкалы множителя       для

класса 0.5 (в данном примере) и на ней читаем искомое значение Кта*. Этой же ниткой пользуемся для того, чтобы найти A'_n.in. В .том случи.- нужно нитку захлестнуть за шпильку, укрепленную на оси ординат п точке О' (—0.75), н провести нитку через такую точку W кривой поправок, чтобы нее остальные • точки лежали выше нитки; через точку z пересечения нитки с линией АВ проводим горизонтальную линию до шкалы К_Вц> и на ней читаем искомое наименьшее допустимое значение множителя для поверяемого прибора.

Приспособление можс-r применяться только для приборов, у которых между действительными значениями, определенными лля различных пределов измерения. существует линейная зависимость, г. е. для которых может быть определен поправочный множитель (пп. 93 и 91 инструкции).

ПРИЛОЖЕНИЕ I

Приспособление для упрощения расчетов при поверке многопредельных приборов

При поверке многопредельных приборов нужно прон <i о-.: i . бо н.и • и честзо вычислений, умножая для каждой отметки шкалы дейстните нм.- мш-чшня измеряемой величины, полученные при поверке одного преде. < и ошщ ния. на поправочные множители для всех остальных пределоз измерения.

Для устранения этих вычислений служит простое приспособление. ip< acian-ляюшее собой разлинованную доску с 15 вертикальными прорезями, cooruet-ствуюшнми делениях шкалы (рис. 1). Нанесенные на доске на одинаковом р.п стоянии горизонтальные линии соответствуют поиразквм к юкаэинннм прибора.

Рис. 1

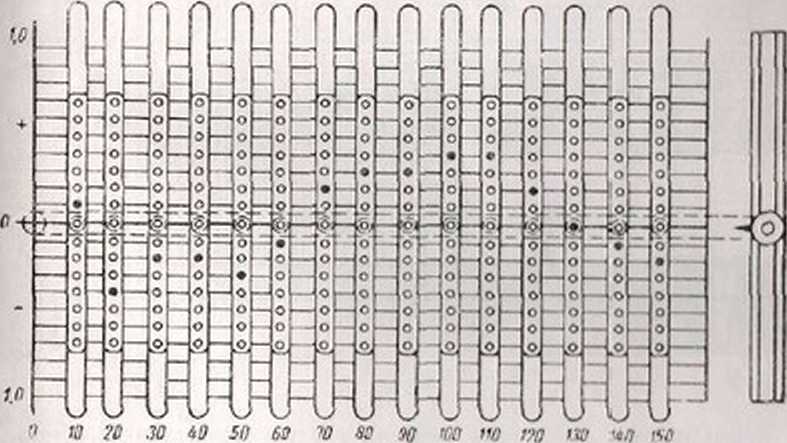

Устройство для определения поправок для многопредельных приборов по результатам позерки на одном пределе измерения

Вдоль каждой вертикальной прорези может двигаться прямоугольная планка с отверстиями, расположенными на разной высоте, соответственно значению поправки. Центры всех планок скреплены с рычагом, один конец которого шарнирно закреплен на линии нулевой погрешности в точке, соответствующей нулевой отметке шкалы. На другом конце рычага находятся ручка, с помощью которой рычаг поворачивается.

При горизонтальном расположении рычага в отверстия вертикальных подвижных планок вставляются штырьки в соответствии с поправками, полученными в результате позерки одного предела измерения. Затем рычаг позорачизают гак, ч.збы шгырск. находящийся на планке, соответствующей крайнему делению шкалы, передвинулся до горизонтальной линии, соотвегсгоующей поправке, полученной для этого деления при новом пределе измерения. Тогда нее остальные планки, передвинувшиеся с рычагом, расположатся так. что ао положению штырьков относительно горизонтальных линий можно будет отсчитать поправки для зсех отметок шкалы нового предела измерения.

Для контроля правильности полученных результатов для каждого предела измерения, хроме крайней отметки, позсряется еще одна отметка шкалы.

Приспособление может применяться только для приборов, у которых между дейегзигельиыми значениями, определенными для различных пред», он измерения, существует линейная зависимость, т. е. для которых может бить определен справочный .множитель (пп. 93 и 94).

Конструкция приспособления может быть выполнена несколько иначе (рис. 2).

Устройство для определения поправок для многопредельных приборов по результатам поверки на одном пределе измерения

В этом случае вертикальные планки закреплены на рамке, которая .может поворачиваться вокруг точек D и С при перемещении рукоятки G.

Отметка поправок производится не с помощью штырьков, я с помощью хомутиков Л, скользящих по планкам. Все действия на этом приспособлении производятся точно так же, как ча первом

ПРИЛОЖЕНИЕ .i

ТРЕБОВАНИЯ. ПРЕДЪЯВЛЯЕМЫЕ ПРИ ПОВЕРКЕ К ПРИБОРАМ. КОГДА НЕИЗВЕСТНЫ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. ПО КОТОРЫМ ОНИ ВЫПУЩЕНЫ ИЗ ПРОИЗВОДСТВА

Справочные материалы

Т а б л и Ц а 1

Допустимые погрешности к вариации показаний приборов, для которых нсизвсс ты технические требования, по которым они выпушены

Нормируемые величины	Допустимые значении нормируемых величии в процентах для приборов классов
		0.2	0,5	1.0	1,5	2,5	4.0
Основная погрешность	±0.1	+ 0,2	О.5	1,0	+ 1,5	±2.5	+4.0
Вариация показаний-	0.1	0,2	0.5	1,0	1,5	2.5	4.0
Изменение показаний прибора:
а) от наклона-	:! 0.1	+ 0.2	-0.5	+ 1,0	±1,5	• 2,5	1 4,0
б) для ван метров при коэффициенте мощности. равном пулю	+0.1	+0,2	+0.5	±1.0	1 1.5	2.5	±4,0
от изменения коэффициента мощности	±0.1	±0,2	±0.5	±1.0	±1.5	+2.5	1 1.0

^: Дли приборов, устойчивых к механическим воздействиям» миниатюрных и малогабаритных приборов, приборов класса 0.1 переменного тока, а также приборов электромагнитной и ферродннамической систем, при поверке п.х па постоянном токе вариация показаний не должна превышать двойного абсолютного значения основной погрешности.

² Изменение покгзыелй прибора от наклона указано в процентах от длины шкалы Угол. при котором производится поверка прибора на влияние наклона, определяется и 5^е от нормального положения прибора.

Таблица 2

Испьиательнос напряжение приборов, для которых неизвестны технические требования, по которым они выпущены

Номинальные напряжения прибора или номинальное напряженке сети, в	Испытательное напряжение (действующие значения), кв
До 99.........	0,5
От 100     .   650........	2 0
.   651      .    1000 ........	3,0
.   1001     .    1500   .......	4.0
.    1501     .   2000 ........	5.0
. 2001 к более ..........	Двойное номинальное напряжение плюс 1 кв
ПрйббрЫ. предназначенные ДЛЯ включения через измерительные трап-	2.0
сформаторы тока и напряжения . . .
.Амперметры и заключенные в корпусы отдельные шунты, не предназначенные для работы в сетях с нэп-
ряжением выше 650 в........	2,0

Непитательное напряжение между рабочими цепями ваттметров должно быть разно удвоенному напряжению между обмотками измерительного механизма. но не менее 600 о.

Таблица 3

Допустимые погрешности и вариации приборов в соответствии с ГОСТ 1845—59. 8711-60 и 8476-60

Нормируемые величины	Допустимые значения нормируемых величин для приборов классов точности
	0.1	0,2	0,5	1,0	1,5	2,5	4.0
Основная погрешность . .	±0.1	+0,2	±0,5	±1.0	±1.5	±2,5	4,<>
Вариация показаний! . . .	0.1	0.2	0,5	1.0	1,5	2,5	4,0
Изменения показаний прибора: а) от наклона2 .....	±0,1	±0.2	±0,5	±1,0	±1,5	±2.5	±4,0
б) от изменения температуры для приборов групп3 А ......	±0,1	±0,2	±0.5	+1,0	±1.5	±2.5	±4,0
Б......	—	±0,15	±0.4	-0,8	±1.2	±2,0	±3,0
В......	—	±0,15	+0,3	±0,5	±0,8	1.2	±2,0
в) от отклонения частоты от номинальной .	±0,1	±0,2	±0,5	±|.о	±1,5*	±2.5	±4,0

Продолжение

Нормируемые величины	Допустимые значения нормируемых величин для приборов классов точности
	0,1	0.2	0,5	1,0	1.5	2,5	4,0
г) от внешнего магнитного поля (400 л/лг): 1 категория защищенности	±0.5			1.0		±2,5
П категория защищенности	+ 1.0			2,5		±5,0
д) для ваттметров при коэффициенте   мощ ности ранном пулю .	±0,1	±0.2	±0.5	±1.0	721,5	‘2,5	+4.0
от изменения коэффициента мощности .	+0.1	±0,2	+0,5	±1.0	±1,5	±2.5	+4.0
от изменения напряжения	+0,1	±0,2	+0,5	±1.0	±1.5	±2.5	± 1.0

¹ Для приборов, устойчивых к механическим воздействиям, миниатюрных малогабаритных и приборов класса 0.1 переменного тока электромагнитных, мсктродннамнческнх и ферродинамнческнх (яри поверке их на постоянном токе) вариация .может иметь полуторакратное значение указанных величин.

¹ Допускаемый угол наклона для приборов различных классов указан в ia6 4 приложения 5.

* Рабочий диапазон температур указан в табл. 6 приложения 5.

Табл и и а 4

Конструкция и условия применения	Угол наклона от рабочего положения, град
Приборы с подвижной частью на подвесе	1
Обыкновенные и обыкновенные с повышенной механической прочностью: приборы со световым указа гелем и компенсационные; приборы классов 0.05, 0,1 и 0.2; переносные приборы с подвижной частью на растяжках и самопишущие приборы с записью чернилами	5
Остальные обыкновенные и обыкновенные с повышенной прочностью к механическим воздействиям приборы	10
Приборы, устойчивые к .механическим воздействиям: переносные ........... щитовые.............	кл. 0.5+1.0	кл. 1.54-4.0
	20 30	30 45

Т я блина 5 Испытательные напряжения для приборов, выпушенных пу ГОСТ 1845—59

Номинальное напряжение прибора иди номинальное напряжение сети U	Испытательное напряжение (действующее значение), кв		Примечание
	при нормальной влажности	при повышенной влажности
До -10 s Св. 40 .  650 s , 6'0 . 1000 в 1 .    2 кл	0,5 2 3 5	0,5 1.5 2 3.5
Св. 2 до 7 кв .   7 . 27 кв , 27 кв	2(7 1 2U 1-0.02U’ 1.5(7	1,5(7- 0,5 1,5(7- 0.5—0.10'3 1.25(7	С округлением до целого числа кв н сторону увеличения
Для приборов, предназначенных для включения через измерительные трансформаторы	2	1,5

Табл ин а 6

Нормы времени успокоения

Время успокоения подвижной части приборов термоэлектрической, тепло ik-й и электростатической снстеу, приборов с подвижной частью пл подвесе и приборов с длиной стрелки более 150 не должно превышать 6 сек, а для ш галы'ых приборов -4 сек. Для вольтметров электростатической системы, i t тушенных по ГОСТ 1815 59 или ранее, с пределами измерения до 60 в время успокоения должно быть :ic более 10 сек.

С С Я	Тип поверяемого ваттметра или варметра	я я и я	■Формулы для вычисления показаний образцового паттмстрв в зависимости от со$ф или sinq
			СО»ф=*1 или Sin?—1	cosef «0.5 или Sinq>=0,5	cos<|> 0 иди sln<j>-0	При любом созф ИЛИ 8;Пф
1	2	3	4	5	6	7
1	Однофазный ваттметр	25
		26		0.5/У,	а—0	/Уд
			а Сп-	а~ С Uz		с«г
2	Трехфазлый ваттмеф с двумя измерительными системами	27	С-0; 0.866-^ Су	а, 0: а.^0,8бб2!к cv	а|Я-0,5^; а.=0,5^ У У       У IF	М| ..   СО8(3>У 1 1. Ц' а,- 2^соз(30*-Ф)
		32		0.5/ил “ сг	а-0	/Уд а —--cos? СКг
3	Трехфазный ваттметр с тремя измерительными системами	28	/и»	• 0,5/У, а,ва,я а» уГТс^	а(=в» а,^0 в|+аз+«»“0	/Уд «1 и; «т         «о* Г OC.gr
		33		0,5/Ул С	а—0	/Уд —COSCf С
4	Трсхфазный варметр с двумя измерительными системами	29	/Уд О|-а3= -д— ЖХГ	0.5/Уд в.-с v а3-0 4	- . /Ул а’=°’5Сг}СГ 0 5 ,ил	a, T^-aln (30*+<f CIF z,.    _/>Рл .tn IW «С
					‘ 0-’СгГЗ-	’Ij-*          »,n IW ф. счг
5	Трехфазный зармстр с тремя измеритель-	30	/Ул	а а а 0	«1=<«;=вг-0	/у- .
			«1 сч-=а3	at —вэ- а; и,у^.		“t «J «3   r   Iul4
	ными системами	31	• а-		v	w

Примечание, В приведенных формулах приняты следующие обогнав.-имя:

«»; '»»: ат — показания, выраженные н делениях шкалы образцовых ввггиетзон. включенных соотзетсхчекио в I, II « III фазы; /—сила тока в последовательней цепи ваттметра в амперах;

У_я—значения линейного напряжения, приложенного к ватгмегру и золы ах;

С«г — цена деления образцового ваттметра;

Л —поправка иа образцовый ваттметр в делениях шкаль: соотостсте’нко свидетельству;

Кг. К„ — номинальные коэффициенты трансформации трансформатора тжа и трансформатора напряжения;.

1г, /_м — погрешности тока и напряжения этих трансформаторов в Процентах;

Vi! W Y> — погрешность в процентах, возникающая из-за наличия угловых погрешностей измерительных трансформаторов. вычисл< б,; б«—угловые погрешности измерительных трансформаторов, выражен«ые р минутах;

•°01; Р«г. Ры — действительные значения показаний, выраженные в ваттах, обртзцовых ваттметров, включенных соответственно в I, II, I

!ОСТИ ОТ СОЗф ИЛИ Sin<p При любом со$ф или sln<p	Формулы для вычисления действител'. пых значений мощности по показаниям образцовых ват*метров при поверке методой сличения	Формулы дли подсчета погрешностей образцовых ваттметров, возникающих из-за наличия угловых погрешностей измерительных трансформаторов
7	8	9
	/» /’ С^а+Д)	. —
/Ц, a-     со$ф	Р=Рф=Сг(ач А). (1-..<Ц^.7)*, К„	Y-O.029I (А, | fl„) lg9
а,---7г1-со$(Э0' 1 ф) <-lF а.т —^со^ЗО*—<р) ‘•IF	При С0»ф-1 P-Pvl FPw;            A,)                К„, При cos^ 0,5Р_/\; Р.„. 0; Р. С^а,- А,)(1-А21_11']Кд/<а. При COST^-I и при cOs<py.0,5 Р P,A\Pvt Р^С^щ+Ы (l--Z(u...^L Yl) Kr,Ka. б (u, • Aj)          ]QQ    ) К/Ku,	у, 0,0291 (6;-бв) а‘“2в> «я у, 0.0291 (А;2<ь ± у,=0.0291 (Ад 6В>) -“2=2^1. п»
/С'л а —--соьф ся.	P- 2i^2C^K, Кл	—
/</я Ч-«;- “j- )-'3c ’C0Wf	P fn+PuirPe, Aa-C^+A») (           К f_Ku, P., С^аэ+Д,) (               K,K,.t	Ys 0,0291 (Ал—б«.) ДО У» 0,0291 (б,—Ли.) до у» 0,0291 (Лд-б^,) ДО
/£7Ж а- ——cost '' U'	P 3P. ^C^K, Ku .	—
а,            (30’+<f) сг «з—-——«In (30°-ф) t'V	P V^V^P^K, Ka oi б. ц,.а i CQ C	—
/t/д , ••1 «J «Я ~p;—3in«f	p K' K“ (Pot + •*«#+ pj - I'M, KaC r v	““

8 I. Пи III фазы;

ия;

«форматоров, вычисленная согласно формулам графь 9 таблицы;

соответственное I. И. III фазы, с учетом поправок, указаниях в свидетеле.". вс. и погрешностей измерительных трансформаторов.

¹

Выбор образцовой катушки для определения действительного значения силы тока производится в соответствии с требованиями в. 30.

²

Для приборов с подвижной частью на подвесе — в пределах чувствительности уровня поверяемого прибора.

’ Для элехтронкых и выпрямительных приборов.
