Руководство по эксплуатации «СИСТЕМА АВТОМАТИЗИРОВАННАЯ ИЗМЕРИТЕЛЬНАЯ ТЕСТ-2602-01» (РЭ UNC1.570.024)

СИСТЕМА АВТОМАТИЗИРОВАННАЯ ИЗМЕРИТЕЛЬНАЯ ТЕСТ-2602-01 Руководство по эксплуатации

UNC1.570.024РЭ

В (справочное) Соответствие сигнальных линий входам

00

1 Назначение

• 1.1 Изделие ТЕСТ-2602-01 предназначено для автоматизированного функционального контроля блоков релейных (АСФК БР) и обеспечения проведения испытаний в цехе-изготовителе РЭА.

• 1.2 Изделие предназначено для использования на предприятиях, производящих и эксплуатирующих технические объекты, для их контроля, испытания и предъявления службам контроля и приемки готовой продукции.









  Изм.	Лист	N докум.	Подп.	Дата

2 Технические данные

• 2.1 Общии сседдени об ииддлии




  • 2.1.1 Иддеиие обеспечивает:

• - информационную взаимосвязь по интерфейсу VXIbus управляющей ПЭВМ с крейтом VXI на расстоянии до 4 м по диине кабельной связи;

• - информационную взаимосвязь по интерфейсу GPIB управляющей ПЭВМ с источниками питания N6700 (ИП1, ИП2) на расстоянии до

4 м по диине кабельной связи;

• - подключение стойки изделия к сети питания посредством сетевого кабеля, длинной не менее 10 м;

• - программное управление функционированием модулей VXI;

• - соединение выходных каналов изделия с цепями бК через соединители, установленные на коммутационных панелях;

• - проверку модулей VXI в составе изделия по команде пользователя;

• - воспроизведение по двум каналам заданных значений напряжения постоянного тока или силы постоянного тока;

• - измерение электрических параметров: напряжения постоянного тока, силы постоянного тока и сопротивления постоянному току;

• - опрос 55 датчиков дискретных сигналов;

• - формирование по 600 каналам команд управления;

• - коммутацию 600 входных линий на 4 выходных линий;

• - коммутацию выходных линий генератора постоянного тока и напряжения, входных линий цифрового мультиметра, трех каналов опроса дискретных датчиков и восьми выходных линий системного коммутатора к бК;

• - формирование по двум каналам напряжения электропитания для функциональных узлов бК;

• - контроль выходных электрических параметров (напряжение и ток) каналов электропитания функциональных узлов бК;

• - измерение напряжения постоянного тока по шести каналам в диапазоне до 50 В и по шести каналам в диапазоне до 10 В.

• 2.1.2 Мощность, потребляемая изделием от сети питания без учета покупных ПЭВМ и источников питания N6700 (ИП1, ИП2),

не более 2 кВА.

• 2.1.3 Габаритные размеры стойки СКИ15, не более:

• - высота 2100 мм;

• - ширина 600 мм;

• - глубина 800 мм.

• 2.1.4 Масса изделия, без учета ЗИП-б, эксплуатационных документов, покупной ПЭВМ, не более 350 кг.



  Изм.	Лист	N докум.	Подп.	Дата

• 2.1.5 Изделие обеспечивает непрерывный режим работы в течение 72 часов с последующим перерывом не менее 8 часов.

• 2.1.6 Время восстановления работоспособности изделия при единичном отказе не более 2-х часов при использовании ЗИП-О.

• 2.1.7 Электробезопасность изделия соответствует классу I по ГОСТ 12.2.007.0-75.

• 2.2 Основные функции, реализуемые изделием

  • 2.2.1 При инициализации программы менеджера ресурсов происходит автоматическое определение конфигурации - количества крейтов, наименования модулей и мест их установки в крейтах.




  • 2.2.2 Изделие реализует следующие функции:

• - воспроизведение по двум каналам заданных значений напряжения постоянного тока или силы постоянного тока. Функция реализуется модулем ГПТН UNC3.031.036 (см. UNC3.031.036РЭ ГПТН Руководство по эксплуатации, UNC76036-01 32 01 Драйвер ГПТН Руководство системного программиста);

• - измерение электрических параметров: напряжения постоянного тока, силы постоянного тока и активного сопротивления силе постоянного тока. Функция реализуется мультиметром цифровым ЦММ1 UNC3.031.144 (см. UNC3.031.144РЭ Мультиметр цифровой ЦММ1 Руководство по эксплуатации, UNC76144-01 32 01 Мультиметр цифровой ЦММ1 Драйвер Руководство системного программиста);

• - анализ состояния (замкнуто/разомкнуто) 55 датчиков дискретных сигналов. Функция реализуется модулем РДС UNC3.031.151 (см. UNC3.031.151РЭ РДС Руководство по эксплуатации,

UNC76151-01 32 01 Драйвер РДС Руководство системного программиста);

• - формирование команд управления путем коммутации 600

командных линий на линии «+» или «-» источника питания N67 00 Функция реализуется 20 мезонинами МФТК1 ФТКС.468266.012-01 (См.

ФТКС.468266.012РЭ МФТК Руководство по эксплуатации, ФТКС.75012-01 32 01 Драйвер МФТК Руководство системного программисте!) , установленными на пять носителей мезонинов НМУ ФТКС.468269.003 (см. ФТКС.468269.011РЭ НМ-М Руководство по эксплуатации, ФТКС.76902-01 32 01 Драйвер НМ Руководство системного программисте!) ;

• - коммутация 600 входных линий на четыре выходных линий.

Функция реализуется шестью модулями КМ100х4М UNC3.031.143 (см.

иыС3.031.142РЭ КМ50х8 Руководство по эксплуатации, UNC76142-01 32 01 Драйвер КМ50х8 Руководство системного программиста!) ;

• - коммутация выходных линий генератора постоянного тока и напряжения, входных линий цифрового мультиметра, трех каналов опроса дискретных датчиков и восьми выходных линий системного коммутатора к ОК реализуется модулем КМ100х4М UNC3.031.143 (см. UNC3.031.142B3 КМ50х8 Руководство по эксплуатации, UNC76142-01 32 01 Драйвер КМ50х8 Руководство системного программисте!) ;



  Изм.	Лист	N докум.	Подп.	Дата

• - формирование по двум каналам напряжения электропитания с заданными параметрами функциональных узлов ОК. Функция реализуется источником питания N6700 (ИП2);

• - контроль выходных электрических параметров (напряжение и ток) каналов электропитания функциональных узлов ОК. Функция реализуется двумя бесконтактными датчиками тока ДТ-3 UNC3.622.084 (2шт.) и двумя измерителями мгновенных значений напряжения МН8И-10В ФТКС.468266.023-01, МН8И-50В ФТКС.468266.023

(см. ФТКС.468266.023РЭ Измеритель мгновенных значений напряжения МН8И-50В Руководство по эксплуатации, ФТКС.75023-01 32 01 Драйвер Измеритель мгновенных значений напряжения МН8И-50В Руководство системного программиста), установленными на носитель мезонинов НМ-М ФТКС.468269.011 (см. ФТКС.468269.011РЭ НМ Руководство по эксплуатации, ФТКС.76902-01 32 01 Драйвер НМ Руководство системного программисте!) ;

• - проверка аппаратуры изделия программными средствами изделия (см. UNC.56024-01 34 01 Система автоматизированная измерительная ТЕСТ-2602-01 Система проверки функций Руководство оператора!).

• 2.3 Основные технические характеристики

  к

  ч о С

Значения погрешностей формирования и измерения величин на входах/выходах изделия, приведенные в РЭ изделия, могут отличаться от значений погрешностей формирования и измерения этих же величин на входах/выходах модулей, приведенных в РЭ модулей, из-за влияния внешних электромагнитных полей через подключенные к модулям коммутационные составные части изделия (кабели, коммутационные панели и т.п.).

2.3.1.4Пределы допускаемой относительной погрешности воспроизведения силы постоянного тока (5I) или напряжения постоянного тока (5U) определяются по формуле:

5I (или 5U) = ± [0,5 + 0,02 • (А_н / А_х-1)] %, (1) где А_н - значение верхней границы диапазона воспроизведения силы постоянного тока, А или напряжения, В;

А_х - воспроизводимое значение силы постоянного тока, А (или напряжения, В).

Примечание - Погрешность воспроизведения напряжения постоянного тока приведена для режима холостого хода.

• 2.3.1.5 Схема подключения нагрузки - двухпроводная.

• 2.3.1.6 Выходное сопротивление источника напряжения постоянного тока (до контактов соединителя модуля ГПТН UNC3.031.036) не более 0,3 Ом.

• 2.3.1.7 Выходная мощность каждого канала источника напряжения или тока не менее 1 Вт.

2.3.1.8 Диапазоны установки защиты по току источника напряжения постоянного тока соответствуют диапазонам воспроизведения постоянного тока (см. пункт 2.3.1.2). Уровень срабатывания защиты по току задается программно.

Примечание - В диапазонах «100 Ом», «1 кОм», «10 кОм», «100 кОм», «1 МОм», «10 МОм» обеспечивается измерение сопротивления, превышающего конечное значение диапазона не более, чем на 20 %.

2.3.2.4Пределы допускаемой относительной погрешности измерений напряжения постоянного тока определяются по формуле:

5U = ± [а + b •  | (Uk / U_x)|] %,

где Uk - конечное значение диапазона измерений, В;

Ux - измеренное значение напряжения, В;

а и b - коэффициенты для разных диапазонов измерений, которые приведены в таблице 2.1, %.

Таблица 2.1

Диапазон измерений ( 1 Uk| )	Пределы диапазона измерений (±UP)	Значение коэффициентов
		для основной погрешности, %		для дополнительной погрешности, %/°С
		a	b	a	b
100 мВ	± 119,9999 мВ	0,02	0,020	0,0005	0,0005
1 В	± 1,199999 В	0,01	0,002	0,0005	0,0001
10 В	± 11,99999 В	0,01	0,001	0,0005	0,0001
100 В	± 119,9999 В	0,01	0,002	0,0005	0,0001
Примечания 1 Дополнительная погрешность в диапазоне температур (23 ± 5) °С равна нулю. 2 В диапазонах температур от 5 до 18 °С и от 28 до 40 °С допускаемая погрешность измерений равна сумме основной погрешности и результата произведения дополнительной погрешности на отклонение температуры окружающего воздуха от значения 18 °С (для диапазона температур от 5 до 18 °С) или от значения 28 °С (для диапазона температур от 28 до 40 °С).

2.3.2.5Пределы допускаемой относительной погрешности измерений силы постоянного тока определяются по формуле:

5I = ± (а + Ь|1к / Ixl) %,

где Ik - конечное значение диапазона измерений, А;

Ix - измеренное значение тока, А;

а и b - коэффициенты для разных диапазонов измерений, которые приведены в таблице 2.2, %.

• 2.3.2.6 Пределы допускаемой относительной погрешности измерений сопротивления постоянному току определяются по формуле:

5R = ± (а + b ■ Rk / Rx) %,                               (5)

где Rk - конечное значение диапазона измерений, Ом;

Rx - измеренное значение сопротивления, Ом ;

а и b - коэффициенты для разных диапазонов измерений, которые приведены в таблице 2.3, %.

2.3.2.7Входные линии мультиметра цифрового ЦММ1 подключаются к ОК при помощи дополнительного модуля КМ50х8, установленного в БКИ31, слот 7.

• 2.3.3 Регистрация дискретных сигналов

• 2.3.3.1 Изделие обеспечивает опрос датчиков дискретных сигналов двух типов:

• - «незапитанный ключ»;

• - «запитанный ключ»».



  ЧО ■Г;

  "-f

  Изм.	Лист	N докум.	Подп.	Дата

  UNC1.570.024P3

  Лист

  13

• 2.3.3.2 Анализ состояния обоих типов датчиков проводится по следующим критериям:

• - состоянием 0 считается такое состояние дискретного датчика, при котором напряжение, снимаемое с датчика, меньше предварительно заданного напряжения порога Un;

• - состоянием 1 считается такое состояние дискретного датчика, при котором напряжение, снимаемое с датчика, больше предварительно заданного напряжения порога ип.

• 2.3.3.3 Изделие обеспечивает опрос по 55 каналам контроля. Все каналы контроля гальванически развязаны от корпуса, цепей питания и управления.

2.3.3.4Каналы контроля разбиты на изолированные друг от друга измерительные группы по 4 канала в каждой. В каждой группе все каналы имеют один общий вывод.

2.3.3.5 Опрос датчиков каждым каналом контроля осуществляется по двухпроводной схеме.

• 2.3.3.6 Устройство регистрации дискретных сигналов в выключенном состоянии обеспечивает гальваническую развязку всех входных/выходных линий Электрическая Сопротивление

  , соединяемых с ОК.

  прочность гальванической развязки не менее 200 В. гальванической развязки не менее 20 МОм.

  2.3.3.7



  Максимальное допустимое напряжение на входах каналов контроля не более 150 В.

  2.3.3.8В режиме опроса «незапитанный ключ», обеспечиваются следующие параметры опроса:

  • - максимальный ток опроса

  10 мА (ток не регулируется);

  • - максимальное напряжение контролируемому ключу не более 5

  через контролируемый ключ не более

  опросе^, прикладываемое к

  В (напряжение не регулируется).

  2.3.3.9Для каждой группы каналов обеспечивается независимая программная установка следующих параметров:

  • - тип опрашиваемого датчика:

  • 1) сапитанный ключ;

  • 2) с езапитанный ключ,’

  • - напряжение порога (ип) в диапазоне от минус 100 до 100 В с шагом 0,5 В;

  • - минимальная

  сигналов:

  регистрируемая длительность импульсных

  • 1) ст 0,2

  • 2) ст 0,2

  Примечание -настоящем пункте, не регистрируются.

  до 10, 0 мкс   ш аг ом не бол ее 0,2 мкс ;

  10, 0 мс с ш аг ом не бол ее о,, мс;

  Сигналы с длительностью меньше указанной в

  Изм.	Лист	N докум.	Подп.	Дата

режим работы:

• 1) Мегистрацияизменения состсяния датчинов;

• 2) к онтроль изменения сос тояния: дат чинов.

• 2.3.3.10 Каждая группа в циклах опроса состояний датчиков регистрирует значения интервалов времени, соответствующие началу отсчета времени и моментам изменения состояния дискретных датчиков.

Максимальное время опроса (регистрации)

2.3.3.11 В режиме регистрации изменения обеспечивается выполнение следующих действий:

• - выбор любых из 4-х каналов группы;

• - запуск регистрации;

• - программный останов регистрации. Примечание - При запуске регистрируются

всех предварительно выбранных каналов группы.

2.3.3.13 В режиме регистрации изменения состояния датчиков обеспечивается чтение запоминаемых параметров (номеров каналов, новых состояний, времен изменения состояний) без останова режима регистрации.

2.3.3.14 В режиме контроля изменения состояния датчиков обеспечивается выполнение следующих действий:

• - выбор любых из 4-х каналов группы;

• - запуск режима контроля изменения состояния датчиков;

• - программный останов режима контроля изменения состояния датчиков.

  « и S

  S ч э m

Примечание - При запуске регистрируются текущие состояния всех предварительно выбранных каналов группы.

2.3.3.15 В режиме контроля изменения состояния датчиков при изменении состояния датчика выполняются следующие действия:

• - запоминаются параметры канала:

• 1) номер канале^, в котором произошло изменение;

• 2) состояние канале,, в котором произошло изменение ;

  к

  ч о С

• 3) время изменения состояния канала относительно начала работы (запуска);

• - формируется сигнал прерывания;

2.3.4.9Сопротивление гальванической развязки не менее 20 МОм.

• 2.3.4.10 Для подключения к ОК все каналы ФКУ при помощи 12 кабелей коммутационной панели КП-СК-2602-01 (соединители

«ФКУ1»- «ФКУ2») соединяются с входными линиями системного коммутатора.

2.3.5 Коммутация сигналов.

• 2.3.5.1 Для коммутации сигналов в изделии реализован матричный системный коммутатор (СК) вида 600 х 4, который обеспечивает коммутацию любой из 600 входных линий на любую из 4 выходных линий в произвольном порядке.

2.3.5.2Подключение к ОК четырех выходных линий системного коммутатора осуществляется посредством дополнительного модуля КМ100х4М, установленного в БКИ31, слот7.

• 2.3.5.3 Общее инициальное сопротивление цепи, формируемой через системный коммутатор (от соединителя на коммутационной панели, до соединителя «Входы» на лицевой панели модуля КМ100х4М, установленного в БКИ31, слот7), не более 2 Ом.









  • 2.3.5.4 В течение гарантийного срока эксплуатации сопротивление этой цепи - не более 5 Ом.

  • 2.3.5.5 Технические характеристики коммутатора:

  • - коммутируемое напряжение от 1 мВ до 150 В;

  • - коммутируемый ток от 1 мкА до 100 мА;

  • - коммутируемая мощность не более 10 Вт;

  • - время замыкания/размыкания контактов реле, не более 0,7/0,1 мс.

  • 2.3.5.6 Каналы СК являются гальванически развязанными от цепей питания, управления и корпусе!. В разомкнутом состоянии каналы СК развязаны друг относительно друге!.

  • 2.3.5.7 Электрическая прочность изоляции гальванической развязки каналов СК не менее 200 В. Сопротивление гальванической развязки не менее 75 МОм.

  2.3.6 Формирование напряжения электропитания

  2.3.6.1 Изделие обеспечивает электропитание функциональных узлов объекта контроля по двум каналам источниками питания N6700 (ИП1, ИП2) фирмы Agilent.

  Изм.	Лист	N докум.	Подп.	Дата

2.3.6.2Выходные характеристики системы электропитания, обеспечиваемые изделием, приведены в таблице 2.4.

Таблица 2.4

№ канала	Обозначение источника питания	Максимальное воIходное напряжение, В	Максимальным воIходной ток, А	Максималвная выгодная мощность, Вт
1	N6700 (ИП1)	50	3	100
2	N6700 (ИП2)	50	3	100

• 2.3.6.3 Изделие зДеспечобасп чрвараммрое упрноленпе источниками питания N6700 (ИП1, ИП2) по интерфейсу GPIB.

2.3.6.4Выходы источника питания N6700 (ИП1) подключаются при помощи кабеля к соединителю «ФКУ ВХОД» расположенномн на коммутационной панели КП-ФКУ-2602-01.

2.3.6.5Выходы источника питания N6700 (ИП2) заведены кабелем на соединители «ИП2 ВЫХОД» и «ИП2 КОНТР», расположенные на коммутационной панели КП-ФКУ-2602-01.

• 2.3.7 Контртрь вч1хохных х чэсаpаепcрик х чмаеупрае (чaпpпеянрe л ток) каналов электропитания.

• 2.3.7.1 Изделие обеспечивает возможноств контроля воIходных электрических параметров каналов электропитания:



• - напряжение постоянноео тока на выходах источников питания N6700 (ИП1, ИП2) (у соединителей «ФКУ ВХОД» и «ИП2 ВЫХОД»);

• - силу постоянноео тока через нагрузки источников питания N6700 (ИП1, ИП2).

• 2.3.7.2 Измерение силы постоянноео тока через нагрузки в диапазоне от 0 до 3 А осуществляется бесконтактными датчиками тока и измерителем меновенных значений напряжения МН8И-10В

(каналы1 1, 2) .

Пределы допускаемой поерешности измерений силы постоянноео тока источников питания N6700 (ИП1, ИП2), приведенной к значению верхней ераницы диапазона измерений, не более ± 1,5 %.

Примечание - Указанное значение поерешности измерения силы постоянноео тока через наерузки обеспечивается при условии компенсации полвзователем началвноео смещения воIходноео напряжения датчиков тока (см. п. 12.3.8).

• 2.3.7.3 Измерение напряжений источников питания N6700 (ИП1, ИП2) в диапазоне от 0 до 50 В осуществляется измерителем меновенных значений напряжения МН8И-50В (каналы1 1, 2).

Пределы допускаемой поерешности измерений напряжения постоянноео тока источников питания N6700 (ИП1, ИП2), приведенной к значению верхней ераницы диапазона измерений, не более ± 0,2 %.

• - коэффициент ослабления синфазной составляющей помехи (КОСС) не менее 90 дБ;

• - пределы допускаемой погрешности измерений напряжения постоянного тока, приведенной к значению верхней границы диапазона измерений, не более 0,2 %.

• 2.3.7.10 Входные цепи имеют гальваническую развязку от цепей управления, цепей питания и общих цепей магистрали VXI.

Электрическая прочность изоляции гальванической развязки не менее 200 В. Сопротивление гальванической развязки не менее 20 МОм.

В выключенном состоянии все входные линии измерителей мгновенных значений напряжения МН8И-10В и МН8И-50В гальванически развязаны от входов и друг от друга.

• 2.3.8 Проверка аппаратуры и:^,д^,лия программными средствами

изделия

• 2.3.8.1 Проверка аппаратуры изделия производится под управлением программы UNC.56024-01 Система проверки функций

(См. UNC.56024-01 34 01 Система автоматизированная измерительная ТЕСТ-2602-01 Система проверки функций Руководство оператора).

Система проверки функций включает программу проверки функций, программу проверки модулей и программу поверки изделия.

3 Состав изделия

• 3.1 В состав изделия входят:

• - ПЭВМ, выполняющая функции управления, отображения процесса испытаний и документирования результатов;

• - стойка СКИ15, в которую установлены блоки БКИ31, БКИ32 содержащие функциональные модули, а также коммутационные панели КП1-СК-2602-01 и КП-ФКУ-2602-01;

• - кабели и модули интерфейса VXB, обеспечивающие информационное взаимодействие ПЭВМ с крейтами VXI (БКИ31, БКИ32);

• - кабели и адаптер интерфейса GPIB, обеспечивающие информационное взаимодействие ПЭВМ с покупными источниками питания N6700 (ИП1, ИП2);

• - программное обеспечение изделия;

• - комплект ЗИП-О изделия;

• - комплект монтажных частей, содержащий ответные части для соединителей, кабелей первичного питания;

• - комплект конструкторских и эксплуатационных документов;

• - источники питания N6700 (ИП1, ИП2) ОК.

Более подробно состав изделия приведен в формуляре на изделие ШО1.570.024ФО.

• 3.2 В ПЭВМ должны быть свободны три слота магистрали PCI, в которые должны быть установлены следующие адаптеры:

• - PCI-VXB-1 шт;

• - PCI-GPIB-1 шт.




• 3.3 По согласованию между изготовителем и заказчиком (покупателем) изделие может поставляться без покупной ПЭВМ.



• 3.4 Для задания режимов работы изделия и параметров режимов при эксплуатации изделия разрешается использовать программное обеспечение, разработанное пользователем.



• 3.5 Допускается устанавливать в свободные слоты крейта дополнительные модули, соответствующие спецификации VXIbus Rev.1.4. (IEEE Std 1155-1992) и VXI plug&play. При этом система проверки функций изделия обеспечивает выполнение функций Self-test дополнительных модулей.

• - измеритель электрических параметров: напряжения постоянного тока, силы постоянного тока и активного сопротивления силе постоянного тока (^мультиметр цифровой ЦММ1 UNC3.031.144);

• - анализатор состояния (замкнуто/разомкнуто) дискретных датчиков (модуль РДС UNC3.031.151);

• - системный коммутатор - коммутация 600 входных линий на 4 выходных линий (6 модулей КМ100х4М UNC3.031.143).

• - дополнительный коммутатор (модуль КМ100х4М UNC3.031.143), обеспечивающий возможность подключения выходов модуля ГПТН, входов мультиметра цифрового ЦММ1, входов семи каналов модуля РДС и восьми выходов системного коммутатора к ОК.

• 4.2.9 На основе БКИ32 реализованы:

  ФТКС.468266.012-01,

  ФТКС.468269.003);

  - измерители

  мгновенных значений

  50В ФТКС.468266.023 ФТКС.468269.011),

- формирователь команд управления (20 мезонинных модуля МФТК1 установленные на шесть носителей мезонинов НМУ напряжения (два мезонинных модуля измерителей напряжения МН8И-10В ФТКС.468266.023-01 и МН8И-

, установленные на носитель мезонинов НМ-М входящие в состав устройства контроля выходных электрических параметров каналов электропитания.

• 4.2.10 При обращении программного обеспечения изделия к БКИп, он имеет имя «крейт» и логический номер), не обязательно совпадающий с номером n для БКИп.

Логическая нумерация крейтов производится в пределах изделия, начиная с единицы. Нумеруются только крейты, соединенные с ПЭВМ информационной магистралью

нумерация

начиная с

• 4.3 Соединение составных частей изделия

• 4.3.1 Соединесое инениеныо тавных чадтлйя мджлу соеоД производится в соответствии со схеоаои соединений:

• - иыС1.570.024Э4 Система автоматизированная измерительная ТЕСТ-2602-01 Схема электрическая соединений;

• - иыС2.702.015Э4 СКИ15 Схема электрическая соединений.

• 4.4 Работа изделия

• 4.4.1 Порядок выполнения изделием реализуемых им функций и задаваемые при этом значения параметров определяются прикладной программой, управляющей работой изделия.

Прикладные программы разрабатываются пользователем.

• 4.4.2 Прикладная программа исполняется ПЭВМ, входящей в состав изделия.

• 4.4.3 ПС изделия работает в среде Windows ХР.

• 4.4.4 Каждый из модулей изделия со своим драйвером образуют «инструмент», реализующий определенный для этого инструмента набор функций.



• 4.4.5 Каждая из функций изделия реализуется определенным набором (последовательностью) функций одного или нескольких инструментов, входящих в изделие.

  4 ю>

• 4.4.6 Для реализации некоторой функции изделия необходимо открыть сеанс управления инструментом, участвующим в реализации этой функции, сообщить драйверу инструмента необходимые данные, требуемую последовательность допустимых для драйвера функций и передать ему управление.

• 4.4.7 В каждый момент времени управление может быть передано не более чем одному драйверу, который управляет не более чем одним модулем.






  Изм.	Лист	N докум.	Подп.	Дата

5 Устройство и работа составных частей изделия

• 5.1 Устройство и работа покупных составных частей изделия изложены в поставляемых с ними эксплуатационных документах.

• 5.2 Работа каждого из модулей изделия описана в его руководстве по эксплуатации:

• - иыС3.031.036РЭ ГПТН Руководство по эксплуатации;

• - иыС3.031.086РЭ VXI-VXB Руководство по эксплуатации;

• - иыС3.031.142РЭ КМ50х8 Руководство по эксплуатации (для модуля КМ100х4М);

• - иыС3.031.144РЭ Мультиметр цифровой ЦММ1 Руководство по эксплуатации;

• - иыС3.031.151РЭ РДС Руководство по эксплуатации;

• - ФТКС.468266.012РЭ МФТК Руководство по эксплуатации (для мезонина МФТК1);

• - ФТКС.468266.023РЭ Измеритель мгновенных значений напряжения МН8И-50В Руководство по эксплуатации;

• - ФТКС.468269.011РЭ НМ-М Руководство по эксплуатации;

• - ФТКС.468269.003РЭ НМУ Руководство по эксплуатации.

• 5.3 Функции, допустимые для каждого из драйверов модулей, описаны в документах:

• - иЫС.76036-01 32 01 Драйвер ГПТН Руководство системного программиста;

• - иЫС.76142-01 32 01 Драйвер КМ50х8 Руководство системного программиста (для модуля КМ100х4М);

• - иЫС.76144-01 32 01 Мультиметр цифровой ЦММ1 Драйвер Руководство системного программиста;

• - иЫС.76151-01 32 01 Драйвер РДС Руководство системного программиста;

• - ФТКС.34003-01 32 01 Informtest VISA Руководство системного программиста;

• - ФТКС.75012-01 32 01 Драйвер МФТК Руководство системного программиста (для мезонина МФТК1);

• - ФТКС.75023-01 32 01 Измеритель мгновенных значений напряжения МН8И-50В Драйвер Руководство системного программиста;

• - ФТКС.76902-01 32 01 Драйвер НМ Руководство системного программиста.

• 5.4 Управление работой каждого из модулей при помощи управляющей панели описано в документах:

• - иЫС.66036-01 34 01 Управляющая панель инструмента

ГПТН Руководство оператора;

• - иЫС.66142-01 34 01 Управляющая панель инструмента КМ50х8 Руководство оператора (для модуля КМ100х4М);

• - иЫС.66144-01 34 01 Мультиметр цифровой ЦММ1 Управляющая панель инструмента Руководство оператора;



  Изм.	Лист	N докум.	Подп.	Дата

• - UNC.66151-01 34 01 Управляющая панель инструмента

РДС Руководство оператора;

• - ФТКС.65012-01 34 01 Управляющая панель инструмента МФТК Руководство оператора (для мезонина МФТК1);

• - ФТКС.65023-01 34 01 Измеритель мгновенных значений напряжения МН8И-50В Управляющая панель инструмента Руководство оператора;

• - ФТКС.66902-01 34 01 Управляющая панель инструмента НМ Руководство оператора.

• 6.2 Инструмент, используемый при сборке, разборке з техническом обслуживании епдолея, мриведен в таблице 6.2.



  Изм.	Лист	N докум.	Подп.	Дата

Таблица 6.2

Наименование инструмента	Напначение	Количество, шт.	Примечание
Отвертки ГОСТ 7199-88: -7810-1031 -7810-1032 -7810-1037 -7810-1038 -7810-0981 -7810-0932	Сборка, разборка винтовых соединений от М2 до М6		Обесмечивается пользователем
Ключ 7811-0005 ГОСТ 2839-80	Сборка, разборка винтовых соединений с винтами М3 с шестигранной головкой		Обесмечивается пользователем
Ключ 7811-0007 ГОСТ 2839-80	Сборка, разборка винтовых соединений с гайками М8		Обесмечивается пользователем

• 7 Маркировка

  • 7.1 Маркировка ииделии и его соотаввых частей ввшолнена:

• - в виде шииьдиков:

• 1) иа СКИ - на веывчей и-сев влкое йчаста иилввкидвееЛ оаойии исристс (шильдики видеы ори открытой боиовоЗ телеке таоЗии) и ес влроелй лицевой астеи теойки;

• 2) иа БКИп - в пресим нож-ев урсв оиеий Локооой слвоки крлйес и ес еижелй иицлвой астеи;

• 3) и е иаооIооарирвIеыы иоселих и ие чолк>B CбваовB стелки койуос;

• - в видл эеиклеок:

• 1) ес исблихо;

• 2) ес исблихо кооооесциоееыо оселилй;

• - в видл орсвировки ес оодоихо (под руакой в влроелй астеи иицлвой оселии иии ес влроелй руакл).









  Изм.	Лист	N докум.	Подп.	Дата

• 8 Тара и упаковка

  • 8.1 Конструкция тары

    • 8.1.1 Транспортная тара изделия конструктивно выполнена в виде односекционных деревянных ящиков.

    • 8.1.2 Эксплуатационная документация на изделие укладывается в ящик с номером 1/N, где N - общее число поставляемых ящиков.

    • 8.1.3 БКИп устанавливаются на два опорных бруска, расположенных на дне ящика. При этом их ручки должны быть обращены в сторону опорного бруска, расположенного на дне ящика вдоль его короткой стороны.

    • 8.1.4 Ящики с ЗИП-О и составными частями изделия (в том числе и кабелями) заполняются коробками и упаковками в соответствии с описью и схемой укладки, при этом, ПЭВМ укладывается в транспортную тару в упаковке изготовителя.

    • 8.1.5 Коммутационные панели, закрепленные болтами на транспортных пластинах, устанавливаются в ящике в направляющие, расположенные на боковых стенках ящика.





      • 8.1.6 Фиксация упаковок в ящиках производится двумя прижимными брусками. Бруски фиксируются шурупами через боковые стенки ящика

      (по 2 штуки в каждый торец бруска).

      Сторона прижимных брусков, обращенная к упаковке, оклеена амортизирующим материалом.

      • 8.1.7 Фиксация стойки осуществляется с помощью брусков, расположенных (по отношению к стойке) на передней и задней стенках ящика.

      8.2 Расконсервация изделия






      • 8.2.1 Вскройте транспортную тару и извлеките упакованные составные части изделия. Проверьте извлеченные из ящиков составные части изделия на соответствие описям и ведомости упаковки.

      • 8.2.2 Вскройте упаковку. При вскрытии полиэтиленовых мешков отрежьте минимально необходимую для вскрытия полоску со швом, обеспечив возможность повторного использования упаковки.

      • 8.2.3 Разверните и удалите обертку с БКИп, стойки и коммутационных панелей.

      • 8.2.4 Снимите с распакованных составных частей изделия мешочки с линасилем.

      Изм.	Лист	N докум.	Подп.	Дата

• 8.2.5 Снимите коммутационные панели с транспортных пластин, отвернув удерживающие их болты и шурупы.

• 8.2.6 Обеспечьте сохранность деталей и составных частей упаковки и тары на случай повторной консервации.

• 8.3 Консервация изделия

• 8.3.1 Консервация изделия должна производиться в специально оборудованном помещении при температуре воздуха не ниже 15 °С и не выше 35 °С и при относительной влажности не более 70 %.

• 8.3.2 Изделие, поступившее на консервацию, должно быть сухим, очищенным от жировых и других загрязнений и пыли.

• 8.3.3 Подготовьте мешочки с предварительно высушенным линасилем ИФХАН-100 ТУ-02-7-194-85.

• 8.3.4 Подготовьте к упаковке коммутационные панели, для чего закрепите их на транспортных пластинах с помощью болтов M8-6gx30.58.016 ГОСТ 7805-70.

• 8.3.5 Подготовьте к упаковке кабели, свернув их и связав шпагатом, а соединители, оберните оберточной бумагой и закрепите обертки шпагатом.

  к

  ч о С

  8.3.6 Подвяжите мешочки с линасилем к ручкам БКИп (по два мешочка к каждому), укладкам коммутационных панелей (по одному мешочку к укладке) и стойке (четыре мешочка), равномерно расположив их

  по объему.

  • 4 ю

  « и

  • 5

  на

  8.3.7 Винты и набор крепежа снятых составных частей установить свои места в стойке.

  8.3.8 Установите на все соединители, расположенные на лицевых панелях модулей соответствующие типам соединителей заглушки.

  « и S

  S ч э m

  8.3.9 Оберните в оберточную бумагу БКИп, стойку и укладки с коммутационными панелями, уложите их в полиэтиленовые мешки. Мешки заварите.

  8.3.10

  транспортную

  Уложите упакованные БКИп и коммутационные панели в тару согласно описям на крышках ящиков.

  к

  ч о С

  8.3.11 Заполните свободные пространства между укладками БКИп и стенками тарных ящиков прокладками из гофрированного картона, препятствующими перемещению упаковок относительно тарных ящиков.

  к

  • 4 о к Z

  « и

  • 5

  40 из

  ч

  Изм.	Лист	N докум.	Подп.	Дата

• 8.3.12 Установите стопорные бруски амортизирующей прокладкой в сторону укладок БКИп и транспортных пластин коммутационных панелей и прикрепите шурупами к стенкам ящика.

• 8.3.13 Уложите в полиэтиленовые мешки составные части ЗИП-О (в том числе модули), предварительно обернув их оберточной бумагой. Мешки заварите.

• 8.3.14 Уложите кабели и составные части ЗИП-О (в том числе в свою коробку согласно

  модули) в коробки, при этом каждый модуль наклеенной на коробку этикетке.

8.3.15 Уложите коробки с кабелями и ящики согласно описи.

8.3.16 Подвяжите в ящиках с ЗИП-О и брускам по одному мешочку с линасилем.

8.3.17 Проверьте правильность укладки и упаковки на соответствие описям.

Проверка (приемка) правильности укладки и упаковки производится в соответствии с нормативными документами потребителя (пользователя).

8.3.18 Установите крышки на ящики и прикрепите их к ящикам гвоздями.

8.3.19 Установите стойку на поддон ящика. Соберите стенки ящика, следя за тем, чтобы опорные бруски на передней и задней (по отношению к стойке) стенках ящика точно заняли свое место по отношению к соответствующим опорным поверхностям на стойке.

• 9 Меры безопасности при эксплуатации изделия

  • 9.1 К проведению работ с изделием допускаются лица, имеющие практические навыки эксплуатации радиоэлектронной аппаратуры, знающие необходимые правила техники безопасности, соответствующие квалификационной группе не ниже III.

  • 9.2 Перед подключением изделия к сети питания необходимо проверить цепи заземления стойки СКИ15 через силовые кабели изделия. Проверить тестером наличие цепи заземления от корпусов стоек к заземляющим контактам вилок силовых кабелей.

  • 9.3 Используйте для электрического соединения составных частей изделия, изделия и контролируемого объекта, изделия и питающей сети, только предназначенные для соответствующих соединений кабели.

  • 9.4 В подключенном к питающей сети изделии, в том числе ПЭВМ, запрещается:

• - отсоединять составные части изделия от шины заземления;

• - извлекать из крейтов установленные в них модули;

• - извлекать и заменять вставки плавкие;

• - отсоединять от изделия и подсоединять к изделию кабели питания.



• 9.5 Лица, выполняющие работы по подключению и отключению кабелей, установке и изъятию крейтов и модулей изделия, должны соблюдать требования по защите от статического электричества.



  40 'Г, Г-

  "-f

  Изм.	Лист	N докум.	Подп.	Дата

  UNC1.570.024P3

  Лист

  34

• 10 Порядок установки

  • 10.1 Состав персонала

    • 10.1.1 Установка, сборка и разборка изделия должны производиться не менее чем двумя специалистами, один из которых имеет квалификацию инженера.

  • 10.2 Требования к месту установки

    • 10.2.1 Изделие должно эксплуатироваться в сухом отапливаемом помещении, удовлетворяющем нормам СНиП-512-79 и обеспечивающем следующие климатические условия:

• - температура воздуха от 15 до 35 °С;

• - относительная влажность воздуха не более 75 %;

• - атмосферное давление от 84 до 106,7 кПа (630 - 800 мм рт. ст.).




• 10.2.2 Запрещается установка и эксплуатация изделия в помещениях с химически активной средой и с токопроводящей пылью.

• 10.2.3 Площадь, необходимая для установки изделия, не менее 10 м кв. Для установки ПЭВМ необходим стол площадью не менее

• 1,5 м кв.

• 10.2.4 Проложенные по полу кабели изделия должны быть защищены от повреждения.

• 10.2.5 Питание изделия должно производиться от промышленной сети напряжением 220 В ± 10 % переменного тока частотой

(50 ± 1) Гц.

• 10.2.6 Место для установки изделия должно быть оборудовано:

• - шиной заземления;

• - двумя подключенными к электрической сети питания розетками 55812-32A/400B-2P+T из состава монтажного комплекта изделия.

Два контакта розетки должны быть подключены к однофазной сети напряжением 220 В переменного тока частотой 50 Гц проводами сечением не менее 4 мм кв.

Контакты каждой розетки, имеющие маркировку «заземление», должны быть подключены к шине заземления проводом. Величина электрического сопротивления провода заземления на один метр длины не должна превышать 0,002 Ом.

ВНИМАНИЕ: В РОЗЕТКАХ, ПРЕДНАЗНАЧЕННЫХ ДЛЯ ПИТАНИЯ ЛЮБОЙ СОСТАВНОЙ ЧАСТИ ИЗДЕЛИЯ, КОНТАКТЫ, ИМЕЮЩИЕ МАРКИРОВКУ «ЗАЗЕМЛЕНИЕ», ЗАПРЕЩАЕТСЯ СОЕДИНЯТЬ С «НУЛЕВОЙ» ЛИНИЕЙ СЕТИ ПИТАНИЯ.

10.3 Порядок установки

• 10.3.3 Проверьте комплектность изделия на соответствие документу UNC1.570.0240C Система автоматизированная измерительная ТЕСТ-2602-01 Формуляр.




• 10.3.4 Извлеките модули из БКИ31 и БКИ32 отвинтив крепящие их винты, и проверьте целостность пломбировки модулей и соответствие оттисков клейм СТК и ВП МС на них указанным в разделе «СВИДЕТЕЛЬСТВО С ПРИЕМКЕ» и в листе «ЗАКЛЮЧЕНИЕ ПРЕДСТАВИТЕЛЬСТВА ЗАКАЗЧИКА» паспортов модулей. Установите и закрепите в крейтах модули, руководствуясь документами:

• - иЫ02.770.031Э4 БКИ31 Схема электрическая соединений;

• - иЫ02.770.032Э4 БКИ32 Схема электрическая соединений.

• 10.3.5 Подготовьте кабели, а также принадлежности, входящие в состав изделия, вынув их из коробок и пакетов и освободив соединители кабелей от бумаги.

• 10.3.6 Установите стойки изделия на отведенные для них места.

• 10.3.7 Прикрепите к стойке СКИ15 коммутационные панели КП-СК-2602-01 и КП-ФКУ-2602-01.

• 10.3.8 Откройте заднюю стенку стойки СКИ15. Руководствуясь документами UNC2.702.015МЧ (СКИ15 Монтажный чертеж) и UNC2.702.015Э4 (СКИ15 Схема электрическая соединений) выполните монтаж стойки СКИ15.

• 10.3.9 Закройте заднюю стенку стойки.

ВНИМАНИЕ: ВС ИЗБЕЖАНИЕ ВЫХОДА ИЗ СТСРСЯ ДАТЧИКОВ ТОКА ВЫПОЛНЯЙТЕ ПОДКЛЮЧЕНИЕ БЛОКА ПИТАНИЯ TMS 15215C (БП-15Д UNC5.087.002) СТРОГО СОБЛЮДАЯ СООТВЕТСТВИЕ МАРКИРОВОК ПОДКЛЮЧАЕМЫХ КАБЕЛЕЙ МАРКИРОВКАМ БЛОКА ПИТАНИЯ.

ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ СОЕДИНЯТЬ КЛЕММЫ ЗАЗЕМЛЕНИЯ СОСТАВНЫХ ЧАСТЕЙ ИЗДЕЛИЯ С «НУЛЕВОЙ» ЛИНИЕЙ СЕТИ ПИТАНИЯ.

• 10.3.10 БКИп поставляются с установленными в них модулями.

В случае самостоятельной установки пользователем модулей в

БКИп, необходимо пользоваться документами:

• - иыО2.770.031Э4

  БКИ31 Схема электрическая соединений;

  БКИ32 Схема электрическая соединений.

• - ЫЫС2.770.032Э4

При самостоятельной установке модулей VXI-VXB в БКИп, необходимо переключателем, расположенным на плате модуля, установить его адрес в соответствии с таблицей А.3 приложения А.

При необходимости использования в изделии модулей VXI, состав изделия, установите модули VXI в свободные

Модуль PCI-VXB и плата PCI-GPIB поставляются установленными в свободные слоты магистрали PCI системного блока ПЭВМ.

Примечание - Порядок размещения в системном блоке ПЭВМ модуля PCI-VXB и платы PCI-GPIB произвольный, обеспечивающий одновременное подсоединение к ним кабелей GPIB и VXB1.

10.3.13 Соедините между собой кабелями составные части изделия (в том числе ПЭВМ) руководствуясь схемой UNC1.570.024Э4

Система автоматизированная измерительная ТЕСТ-2602-01 Схема электрическая соединений, а также эксплуатационной документацией на ПЭВМ.

• 11 Подготовка к работе

  • 11.1 Перед началом работы с изделием изучите документы, перечисленные во введении к настоящему руководству по эксплуатации.

  • 11.2 Проверьте правильность соединения между собой составных частей изделия, руководствуясь документами: UNC1.570.02434,

UNC2.702.01534,UNC1.570.024МЧ, UNC2.702.015МЧ.

• 11.3 Установите кнопки и переключатели включения питания всех устройств изделия в отключенное (отжатое) положение.

• 11.4 С помощью штатного кабеля сетевого питания изделия подключите его к сети питания (стойка СКИ15).

• 11.5 Откройте заднюю стенку СКИ15. Установите переключатель «AIR» режимов работы вентиляторов крейта в положение «VAR». Закройте заднюю стенку СКИ15.

• 11.6 Подготовьте к работе ПЭВМ согласно эксплуатационной документации на нее.

выполнении последовательности большого числа однотипных например, последовательности измерений в одном режиме и рекомендуется пользоваться мелкими функциями драйвера в случаях:

установки параметров режима до начала действий; выполнения последовательности действий без изменения отключения режима по окончании всей последовательности

12.2.9 Каждый модуль, работа с которым закончена, должен быть приведен в исходное состояние, путем применения, например, функции его программного сброса.

• 12.3 Порядок реализации функций

  12.3.1 Для обеспечения генерации постоянного тока и напряжения с помощью модуля ГПТН необходимо:

  • - определить

  СКИ15;

  • - определить

  • - установить

местоположение (крейт/слот) модуля ГПТН в стойке

необходимый канал в модуле ГПТН; требуемый ток или требуемое напряжение на выходе выбранного канала модуля ГПТН;

- выполнить сброс выбранного канала, если работа с ним закончена.

Примечание - Соответствие каналов модуля ГПТН (сигналов модуля) входам дополнительного модуля КМ100х4М показано в приложении В.

Примечания

• 1 В измеряемых значениях величин последняя значащая цифра должна быть того же порядка (находиться в той же десятичной позиции), что и необходимая погрешность измерения.

• 2 Соответствие входов мультиметра цифрового ЦММ1 входам дополнительного модуля КМ100х4М показано в приложении В.

• 12.3.3 Для опроса датчиков дискретных сигналов необходимо:

- определить

РДС;

• - произвести сброс группы каналов контроля после завершения работы с ней.

Примечания

• 1 Соответствие каналов 1 - 52 модуля РДС сигналам соединителей коммутационной панели показано в приложении Г.

• 2 Соответствие каналов 53, 57 и 61 модуля РДС входам дополнительного модуля КМ100х4М в приложении В.

• 12.3.4 Для формирования команд управления (ФКУ) необходимо:

• - отключить выходы источника питания N6700 (ИП1);

задать необходимые

питания N6700 (ИП1)

• - подключить

  определить

  параметры команды в источнике

  (напряжение и ток);

  выходы источника;

  местоположение (крейт/слот/позиция)

  к

  ч о С

  • 4 ю

  « и

  • 5

  используемого мезонинного модуля МФТК1, соответствующего входному соединителю на коммутационной панели КП-ФКУ-2602-01;

  • - определить номера канала (номера каналов) в используемом мезонине МФТК1 (см. таблицу А.5 приложения А);

  определить номер входной цепи мезонина МФТК1;

  • - задать длительность формируемой команды;

  • - выполнить

  при необходимости

  ФКУ;

  коммутацию каналов ФКУ; выполнить

  формирование

  команд на других каналах

  « и S

  S ч э m

  - выполнить

  N6700 (ИП1), если закончена.

  сброс ФКУ работа по

  и отключить формированию

  выходы источника питания команды управления

ВНИМАНИЕ: УСТАНАВЛИВАЕМЫЕ НА ИСТОЧНИКЕ ПИТАНИЯ ПАРАМЕТРЫ

КОМАНД НЕ ДОЛЖНЫ ПРЕВЫШАТЬ СЛЕДУЮЩИХ ЗНАЧЕНИЙ:

• - максимальное напряжение команд, не более 100 В;

  к ч о С

• - максимальный коммутируемый ток на канал, не более 1 А, при коммутируемой мощности не более 45 Вт на канал;

• - суммарный коммутируемый ток, не более 3 А, при условии, что ток через один мезонин МФТК1 не превышает 2 А.

- выполнить сброс мезонина, если работа с ним закончена.

Примечания

• 1 Соответствие контактов соединителей КП-ФКУ-2602-01 каналам мезонинов МН8И показано в таблице И1 приложения И.

• 2 Соответствие датчиков тока каналам мезонинов МН8И показано в таблице И2 приложения И.

• 3 В измеряемых значениях величин последняя значащая цифра должна быть того же порядка (находиться в той же десятичной позиции), что и необходимая абсолютная погрешность измерения.

• 4 Если не требуется высокая точность измерения, то можно не учитывать (не измерять) напряжение смещения датчика тока. В этом случае в формуле (1) Uc равно нулю.

• 5 Для контроля работоспособности датчиков тока на КП-ФКУ-2602-01 выведен тестовый соединитель «ТЕСТ ДТ». Информация о тестовом соединителе «ТЕСТ ДТ» приведена в приложении Л.

12.3.9 Свободные каналы (3 - 8) мезонинов МН8И-10В и МН8И-50В могут быть использованы для измерения напряжения в соответствующих диапазонах. Линии каналов 3 - 8 указанных выше мезонинов выведены на соединители «МН8И-10В» и «МН8И-50В» коммутационной панели КП-ФКУ-2602-01.

Примечание - Соответствие МН8И-50В контактам соединителей приложении И.

покупных составных частей изделия необходимо руководствоваться с этим покупным оборудованием.

12.3.11 Для проверки необходимо: изделия. Методика добавления в список модулей, не входящих в состав изделия для выполнения проверки их работоспособности приведена в руководстве оператора на СПФ UNC.56024-01 34 01.

5 По окончании проверки программа выдает сообщения о результате проверки каждого модуля с указанием даты и времени начала проверки, аббревиатуры модуля, местонахождения модуля в изделии (номер крейта и слота).

• - если проверка в режиме «ОК отключен» закончена нажать кнопку «Выход».

Примечания

• 1 В режиме «ОК отключен» производится полная проверка работоспособности изделия и проверяются все узлы модулей, в числе и

  том

  внешние цепи (входные/выходные узлы, реле коммутаторов и

т.д.).

• 2 модулей,

выполняется проверка только для выбранных модулей, состав изделия.

13 Поверка

Настоящая методика распространяется на изделие UNC1.570.024 Система автоматизированная измерительная ТЕСТ-2602-01 (далее -изделие).

• 13.1 Общие требования

• 13.1.1 Поверка должна производиться метрологической службой, аккредитованной в установленном порядке на проведение данных работ.

• 13.1.2 Поверка изделия, в том числе модулей из состава ЗИП-0, должна производиться не реже одного раза в год, а также после хранения, продолжавшегося более 6 месяцев.

• 13.1.3 При поверке должны использоваться поверенные в установленном порядке средства измерений и контроля, имеющие действующие свидетельства о поверке. Перечень приборов и оборудования, необходимых для выполнения поверки изделия, приведен в таблице 13.2.









  • 13.1.4 Перед началом поверки выполните проверку изделия в режиме «ОК отключен» программы проверки модулей изделия (См. UNC.56024-01 34 01 Система автоматизированная измерительная ТЕСТ-2602-01 Система проверки функций Руководство оператора). Выявленные неисправности устранить, руководствуясь разделом 14.

  • 13.1.5 Поверку выполнять только при положительном результате выполнения проверки всех модулей.

  • 13.1.6 Перед началом поверки выполните поверку мультиметра цифрового ЦММ1. Поверку ЦММ1 выполнять в следующем порядке:

  • - отключить кабели от соединителей на лицевой панели модуля;

  • - провести определение метрологических характеристик модуля в соответствии с разделом «Поверка» инструкции по эксплуатации модуля.

  По завершению поверки восстановить соединения частей изделия руководствуясь схемой UNC2.702.01534 (СКИ15 Схема электрическая соединений).

  • 13.1.7 Перед началом поверки изделия выполните поверку источников питания N6700 (ИП1, ИП2) в соответствии с их эксплуатационной документацией.

  • 13.1.8 Поверку модулей и мезонинов из состава ЗИП-О изделия выполнять в следующем порядке:

  • - подготовить модули из состава ЗИП-О изделия к поверке, предварительно выполнив их расконсервацию;

  Изм.	Лист	N докум.	Подп.	Дата

• - установить в изделие каждый модуль из состава ЗИВ-О на место одного из одноименных с ним штатных модулей, предварительно изъяв штатные модули из изделия. Волооение модулей изделия и их соединения должны соответствовать документам UNC1.57 0.02<^^^^Z1, UNC2.702.0153^4, UNC2.770.03^4 и UNC2.77 e.0324,;

• - выполнить поверку изделия согласно подразделам 13.2

  13.8;

• - изъять из изделия модули, входящие в состав ЗИВ-О и выполнить их консервацию, руководствуясь указаниями пунктов 8.3.13 - 8.3.16;

• - установить в изделие штатные модули. Волооение модулей изделия и их соединения должны соответствовать документам UNC1.570.024^^4, UNC2.7 02.015Э4, 1ЖС2.770.031Э4 и UNC2.77 И.032Э4;

• - выполнить проверку изделия в реоиме «ОК отключен» (см.

  UNC.56024-01

  ТЕСТ-2602-01

34 01 Система автоматизированная измерительная Система проверки функций Руководство оператора).

Ври выполнении поверки изделия необходимо использовать программу ppv2602 1.exe (см. UNC.56024-01 34 01 Система автоматизированная измерительная ТЕСТ-2602-01 Система проверки функций Руководство оператора).

Врограммой создается и ведется файл протокола, содержащий результаты поверки.

13.4 Требования безопасности

• 13.4.1 При провеиепро еоениии двежны быть соблюдесы треенванре безопасности, предусмотренные «Правилами технической эксплуатации этеннроуснановон потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в руководстве по эксплуатации на изделие, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

13.5 Условия поверки и подготовка к ней

• 13.5.1 Ври проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха оо 18 до 28 °C;

• - относителдная влажность воздуха  оо 50 до 80 %;

• - атмосферное давление              оо 96 до 104 кПа;

(от 720 до 780 мм рт.ст.);

• - напряжение питающей сети         от 215,6 до 224,4 В;

• - частота питающей сети             от 49,5 до 50,5 Гц.





  13.5.2 Веред проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выдержать изделие в условиях, указанных в п. 13.5.1 в течение не менее 8 ч;

  • - выполнить операции, оговоренные в руководстве по эксплуатации на изделие по ее подготовке к измерениям;

  • - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

  • - собрать схему поверки в соответствии с проводимой операцией.



  13.6 Ворядок проведения поверки

  13.6.1 Внешний осмотр





  13.6.1.1 Ври внешнем осмотре проверить наличие товарного знака изготовителя, наличие заводского номера изделия, комплектность на соответствие формуляру UNC1.570.02440 и ведомости ЗИВ-О ЫЫ01.570.024ЗИ, состояние покрытий и внешнего вида.

  Изм.	Лист	N докум.	Подп.	Дата

• 13.6.2 Опробование

• 13.6.2.1 Опробование изделия выполняется согласно п. 13.1.4.

• 13.6.3 Проверка сопротивления цепи защитного заземления, сопротивления изоляции и электрической прочности изоляции цепей сетевого питания

• 13.6.3.1 Проверку сопротивления цепи защитного заземления проводить в следующем порядке:

• - подготовить к работе установку для проверки электрической безопасности GPI-745A (далее - установка GPI-745A);

• - установить режим измерения электрического сопротивления заземления, испытательный ток установить равным 25 А;

• - измерить установкой GPI-745A сопротивление цепи между шиной заземления стойки СКИ15 и одним из винтов корпуса коммутационной панели КП-СК-2602-01.

Результат проверки считать положительным, если измеренное значение сопротивления заземления не превышает 0,1 Ом.

• 12)  соединить между собой составные части изделия, руководствуясь документами: UNC1.570.02434, UNC2.702.01534, иЫС1.570.024МЧ, UNC2.7 02.015МЧ;

• 13)  подсоединить сетевой кабель СКИ15 к сети питания. Результат проверки считать положительным, если при проведении

проверки не произошло пробоя электрической изоляции.

если

сети

• 3) кткрыть заднюю дверь стойки крейтов, источников питания и блоков питания, аккуратно повесив свободные

• 4) ктсоединить секевой фильтр,

• 5) кход «RETURN» установкисоединито с помощьюоажщма с изолирующим покрытием с шиной заземления стойки СКИ15;

• 6) высоковольтный выход установки соединить с помощью зажима с изолирующим покрытием с первым контактом вилки сетевого кабеля СКИ15;

• 7) измерить сопротивление изоляции цепи;

• 8) кыcoкoввльтный выход установкиотсоединить от первого контакта и подсоединить ко второму контакту сетевого кабеля СКИ15;

• 9) ковторить действие 7)к

  отсоединить кабели установки от сетевого кабеля и шины изделия;

  соединить между собой составные части изделия, руководствуясь документами: UNC1.570.02434, UNC2.702.01534,

• 10)

заземления

11)

UNC1.570.024M4, UNC2.7 02.015M4 ;

12) подсоединить кабель сетевого питания к сети питания. Результат проверки считать положительным, если для каждого измерения значение сопротивления электрической изоляции не менее 20 МОм.

• 13.6.4 Определение метрологических характеристик изделия

  « и S

  S ч э m

  13.6.4.1 Определение относительной погрешности измерений напряжения постоянного тока выполнить в следующем порядке:

  • - изучить правила работы с программой ppv2602-01.exe (см. документ UNC.56024-01 34 01 измерительная ТЕСТ-2602-01 оператора);

  • - подготовить приборы

  Система автоматизированная

  Система проверки функций Руководство

  к

  ч о С

  и принадлежности:

  • 1) мультиметр3458А (дал-д - муоьтиметр);

  • 2) кабель С^ИЗМЕР UNC 4.853.538

  • 3) м абель С^ ИП UNC 4.854.54.

  5 ш т . ;

  1 шт. ;

  к

  • 4 о к Z

  « и

  • 5

  40 из

  Изм.	Лист	N докум.	Подп.	Дата

4)соединитель контрольный СК-ЦММ1-1 UNC5.282.078

• 1 шт. ;

• - включить изделие и приборы, выждать 10 минут; произвести запуск программы Resource Manager («RESMAN»);

• - запустить на исполнение программу ppv2602-01.exe.

• - в окне «ППВ ТЕСТ-2602-01» выбрать в меню «Проверка» команду «Проверка погрешности измерений напряжения постоянного тока»;

• - произвести проверку в соответствии с подсказками программы, выводимыми в окне «Сообщение оператору» и на всплывающих панелях.

Результаты поверки считать положительными, если значения относительной погрешности измерений напряжения постоянного тока находятся в допускаемых пределах и, при выполнении проверки не было сообщений об ошибках, а после завершения проверки в протокол выдается сообщение о положительном результате поверки (сообщение должно содержать строку «Проверка погрешности измерений напряжения постоянного тока - НОРМА»).

Примечания

• 1 В процессе оыпслнения повнрки, проверяетоя относитольная погрешность измерений следующих положительных и отрицательных значений напряжения постоянного тока:

• - 0,001; 0,010; 0,025; 0,050; 0,080; 0,100 В - для диапазона




  от	минус	100 до	100 мВ;
  	-	0,01; 0	,10; 0,25;	0,50;	0,80; 1,00 В - для диапазона
  от	минус	1 до 1	В;
  	-	0,1; 1,	0; 2,5; 5,0	; 8,0;	10,0 В - для диапазона от минус
  до	10 В;
  	-	1; 10;	25; 50; 80;	100 В	- для диапазона от минус 100 до
  100	В.

• 2 Программа регистрирует ошибку поверки, если значения относительной погрешности измерений напряжения постоянного тока превышают допускаемые пределы, приведенные в пункте 2.3.2.4.

• 3 Относительная погрешность измерений напряжения постоянного тока 5U, %, рассчитывается по формуле:

5U = [(Ин - их) / их] • 100 %,                       (7)

где ин - измеренное значение напряжения постоянного тока, В; их - заданное значение напряжения постоянного тока, В.

• 13.6.4.2 Oпpeдeлoпон елениесолонсИ нпгоошсеото иннслясий нрны постоянного тока выполнить в следующем порядке:

• - изучить правила работы с программой ppv2602-01.exe (см. документ UNC.56024-01 34 01 Система автоматизированная измерительная ТЕСТ-2602-01 Система проверки функций Руководство оператора);

• - подготовить приборы и принадлежности:

• 1) иyлптлмeнл Т445А (ддлле - муллтиметр);

• 2) сабель СС -И ЗМЕР UNC4.853.578 - 5 шт.;

• 3) и абель СК-ИП UNC4.854.071    - 1 шт. ;



  Изм.	Лист	N докум.	Подп.	Дата

• 4)соединитель контрольный СК-ЦММ1-2 UNC5.282.079




• 1 шт.;

• - включить изделие и приборы, выждать 10 минут;

• - произвести запуск программы Resource Manager («RESMAN»);

• - запустить на исполнение программу ppv2602-01.exe.

• - в окне «ППВ ТЕСТ-2602-01» выбрать в меню «Проверка» команду «Проверка погрешности измерений силы постоянного тока»;

• - произвести проверку в соответствии с подсказками программы, выводимыми в окне «Сообщение оператору» и на всплывающих панелях.

Результат поверки считать положительньм, если при выполнении проверки не было сообщений об ошибках и после завершения проверки в протокол выдается сообщение о положительном результате поверки (сообщение должно содержать строку «Проверка погрешности измерений силы постоянного тока - НОРМА»).

Примечания

• 1 В процессе выполнения поверки, проверяется относительная погрешность измерений следующих положительных и отрицательных значений силы постоянного тока:

• - 0,1; 1,0; 2,5; 5,0; 8,0; 10,0 Ма - для диапазона от минус 10 до 10 мА;

• - 1; 10; 25; 50; 80; 100 мА - для диапазона от минус 100 до 100 мА;

• - 0,01; 0,10; 0,25; 0,50; 0,80; 1,00 А - для диапазона

от минус 1 до 1 А.

• 2 Программа регистрирует ошибку поверки, если относительная погрешность измерений силы постоянного тока превышает пределы основной допускаемой относительной погрешности, приведенные в пункте 2.3.2.5.

• 3 Относительная погрешность измерений силы постоянного тока 5I, %, рассчитывается по формуле:

5I = [(1н - 1х)  / 1х]  • 100 %,                       (8)

где 1н - измеренное значение силы постоянного тока, А;

1х - заданное значение силы постоянного тока, А.

• 13.6.4.3 Определение относительной погрешности измерений сопротивления постоянному току выполнить в следующем порядке:

• - изучить правила работы с программой ppv2602-01.exe (см. документ UNC.56024-01 34 01 Система автоматизированная измерительная ТЕСТ-2602-01 Система проверки функций Руководство оператора);

• - подготовить приборы и принадлежности:

• 1) к абель СК- Р UNC 4.815 4.57 0     - 1 шт.;

• 2) магазин сопротивлений Р4834;

• 3) магазин сопротивлений Р40108;

• - включить изделие и приборы, выждать 10 минут;

• - произвести запуск программы Resource Manager («RESMAN»);

• - запустить на исполнение программу ppv2602-01.exe;



  8	Зам.	UNC 111- 14
  Изм.	Лист	N докум.	Подп.	Дата

• - в окне «ППВ ТЕСТ-2602-01» в меню «Проверка» выбрать команду «Проверка погрешности измерений сопротивления постоянному току»;

• - произвести проверку в соответствии с подсказками программы, выводимыми в окне «Сообщение оператору» и на всплывающих панелях.

Результат поверки считать положительным, если при выполнении проверки не было сообщений об ошибке и после завершения проверки в протокол выдается сообщение о положительном результате поверки (сообщение должно содержать строку «Проверка погрешности измерений сопротивления постоянному току - НОРМА»).

Примечания

1 В процеВсе оыполнения поеерки, проверяетоя относитольная погрешность измерений следующих значений сопротивления постоянному току:

100 Ом - для диапазона от 10 до 100 Ом;

0,7; 1,0 кОм - для диапазона от 0,1 до

• 1 кОм;

кОм - для диапазона от 1 до 10 кОм;

100 кОм - для диапазона от 10 до 100 кОм;

0,7; 1,0 Мом - для диапазона от 0,1 до

1 МОм;

2

погрешность измерений сопротивления постоянному току превышает пределы основной допускаемой относительной погрешности, приведенные в пункте 2.3.2.6.

3 Относительная погрешность измерений сопротивления постоянному току 5R, %, рассчитывается по формуле:

5R = [(Кн - Rx) / Rx] • 100 %,

• - включить изделие и приборы, выждать 10 минут;

• - произвести запуск программы Resource Manager («RESMAN»);

• - запустить на исполнение программу ppv2602-01.exe;

• - в окне «ППВ ТЕСТ-2602-01» в меню «Проверка» выбрать команду «Проверка погрешности воспроизведения напряжения»;

  к

  • 4 о к Z

  « и

  • 5

  40 из

  ч

  8	Зам.	UNC 111- 14
  Изм.	Лист	N докум.	Подп.	Дата

  , для каждого канала, значений напряжения

• - нажать кнопку «СТАРТ»;

• - производить действия в соответствии с подсказками программы во всплывающем окне.

Результат поверки считать положительным, если при выполнении проверки не было сообщений об ошибке и после завершения в протокол выдается сообщение о положительном результате поверки (сообщение должно содержать строку «Проверка погрешности воспроизведения напряжения - НОРМА»).

Примечания

• 1 В процессе выполнения поверки,

проверяется воспроизведение следующих : постоянного тока:

• - в диапазоне от 0,1 до 10,0 В:

• - в диапазоне от 10,05 до 50,00 40,00; 50,00 В.

• 2 Программа регистрирует ошибку погрешность воспроизведения напряжения пределы допускаемой относительной погрешности, 2.З.1.4.

• 3 Относительная погрешность воспроизведения напряжения постоянного тока 5U, %, рассчитывается по формуле:

  0,1; 2,0; 5,0; 7,0; 10,0 В; В: 10,05; 20,00; 30,00;

  поверки, если относительная постоянного тока превышает приведенных в пункте

5U = [(ин - Их) / Их] • 100 %,

где Ин - измеренное значение воспроизводимого значения напряжения постоянного тока, В;

Их - заданное значение напряжения постоянного тока, В.

Система автоматизированная

Система проверки функций Руководство

и принадлежности:

• 1) кабель СК-ИЗМЕР UNC 4.8153.538 7 2 ш т. ;

• 2) соединитель коктрольный СК-ГПТН-1 UN25.C88.028;

• - включить изделие и приборы, выждать 10 минут;

• - произвести запуск программы Resource Manager («RESMAN»);

• - запустить на исполнение программу ppv2602-01.exe.

• - в окне «ППВ ТЕСТ-2602-01»выбрать в меню «Проверка» команду «Проверка погрешности воспроизведения тока»;

• - нажать кнопку «СТАРТ»;

• - производить действия в соответствии с подсказками программы во всплывающем окне.

Результат поверки считать положительным, если при выполнении проверки не было сообщений об ошибке и после завершения в протокол выдается сообщение о положительном результате поверки (сообщение

НОРМА» и «Проверка погрешности измерений напряжения каналами МН8И-50В - НОРМА».

Примечания

• 1 В процессе выполнения поверки проверяется приведенная

погрешность измерений следующих мгновенных значений напряжения мезонином МН8И-50В (каналы 1, 2): 0,5;  5; 15; 25; 35; 50 В.

• 2 В процессе выполнения поверки проверяется приведенная погрешность измерений следующих положительных и отрицательных мгновенных значений напряжения (каналы 3 - 8):

0,3; 1; 3; 5; 7; 10 В - для мезонинов МН8И-10В;

0,5; 5; 15; 25; 35; 50 В - для мезонинов МН8И-50В.

• 3 Программа регистрирует ошибку поверки, если значения приведенной погрешности измерений мгновенных значений напряжения превышают допускаемые пределы, приведенные в пунктах 2.3.7.3 и 2.3.7.9.

• 4 Приведенная погрешность измерений мгновенного значения напряжения 5U, %, рассчитывается по формуле:

5U = [|ин - их| / ик] • 100 %,

где ин - измеренное значение напряжения постоянного тока, В; их - заданное значение напряжения постоянного тока, В ик - конечное значение диапазона измерений напряжения постоянного тока (10 В - для мезонинов МН8И-10В и 50 В - для мезонинов МН8И-50В).

13.7 Обработка результатов измерений

• 13.7.1 Обработка результатов измерений, полученных экспериментально, выполняется в соответствии с ГОСТ 8.207.

• 13.7.2 Результаты измерений и значения погрешностей измерений заносятся в файл протокола, содержащего информацию о выполнении поверки по методике, изложенной в разделе 13.

13.8 Оформление результатов поверки

13.8.1 Для каждой измеряемой величины, погрешность которой определяется, составляется протокол, в котором указываются:

• - результат измерения величины;

• - значение погрешности измерения, рассчитанного в результате обработки результатов измерений;

• - предел допускаемой погрешности для каждого измеренного значения измеряемой величины;

• - результат сравнения значения погрешности измерения, рассчитанного в результате обработки результатов измерений с пределом допускаемой погрешности.

• 13.8.2 Результаты поверки оформляются в соответствии с ПР 50.2.006.

установить переключатели логического адреса и линии прерывания в такое же положение, что и на вышедшем из строя модуле. Установку переключателей необходимо выполнять в соответствии с руководством по эксплуатации соответствующего модуля.

• 14.3 При восстановлении работоспособности изделия путем замены неисправного модуля исправным модулем из состава ЗИП-О повторного заключения на изделие не требуется. Вновь установленный в состав изделия модуль должен быть проверен в режиме «ОК отключен» программой проверки модулей (см. UNC.56024-01 34 01 Система автоматизированная измерительная ТЕСТ-2602-01 Система проверки функций. Руководство оператора). О проведенной замене модуля должна быть сделана запись в разделе «Особые отметки» формуляра на изделие.

При замене мезонинного модуля дополнительно должна быть сделана соответствующая запись в паспорте мезонинного модуля (подраздел «Движение мезонина при эксплуатации») и паспорте носителя мезонинов (подраздел «Сведения об установке и снятии мезонинов»).

• 14.4 Если не удалось восстановить изделие, срочно свяжитесь с представителями изготовителя и сообщите им всю имеющуюся информацию:

• - о порядке ваших действий при работе с изделием;

• - о всех сообщениях программного обеспечения о подозреваемых неисправностях;

• - о внешних признаках (эе^:^^^ьтатах измерения, результатах взаимодействия изделия с внешними объектами и приборами), позволяющими судить о состоянии изделия;

• - о действиях по восстановлению изделия,

• - для анализа имеющейся информации и установления истинных причин появления сообщений о неисправности.

  • 4 ю>

  « и

  • 5

  « и S

  S ч э m

  к

  ч о С

  к

  • 4 о к Z

  « и

  • 5

  40 из

  ч

  Изм.	Лист	N докум.	Подп.	Дата

15 Техническое обслуживание

• 15.1 Виды и периодичность технического обслуживания

• 15.1.1 Техническое обслуживание изделия включает следующие виды:

• - ежедневное техническое обслуживание (ЕТО);

• - ежегодное техническое обслуживание (ТО).

• 15.1.2 ЕТО проводится при подготовке изделий к использованию и назначению.

• 15.1.3 ТО проводится один раз в год, независимо от эксплуатации изделия, а также перед постановкой изделия на длительное хранение.

15.2 Порядок технического обслуживания

• 15.2.1 Порядок технического обслуживания соответствует порядку записи операций в таблице 15.1.





• 15.2.2 Операция технического обслуживания выполняется в соответствии с ее технологической картой.

• 15.2.3 При техническом обслуживании изделия обязательным является выполнение всех действий, изложенных в технологических картах операций.

• 15.2.4 Все несоответствия, выявленные в процессе технического обслуживания, должны быть устранены. При этом должна быть сделана запись в соответствующем разделе формуляра изделия UNC1.57 0.02 4C’C>.

• 15.2.5 О проведении и результатах ТО должна быть сделана запись в соответствующем разделе формуляра изделия UNC1.57 0.02 4C^O.






  Изм.	Лист	N докум.	Подп.	Дата

Таблица 15.1

Наименование операции технического обслуживания	Номер технологической карты	Виды технического обслуживания
		ЕТО	ТО
1. Проверка состояния и чистка наружных поверхностей изделия	1	+	+
2. Проверка работоспособности изделия	2	+	+
3. Проверка работоспособности и выходных цепей изделия	3		+
4. Проверка комплектности и состояния ЗИП-О	4		+
5. Детальный осмотр и чистка изделия	5	_	+
6. Проверка эксплуатационных документов	6	-	+

• 15.3 Технологические карты операций технического обслуживания

• 15.3.1 Технологическая карта 1








  • 15.3.1.1 Проверка состояния и чистка наружных поверхностей изделия:

  • - средства измерения: нет.

  • - инструмент: нет.

  • - расходные материалы:

  • 1) ветошь обтпрочная 627 ГОСТ 5364-79 - 0,7 кг,

  • 2) кисть флвйцевая КФ651 - 6 шт.

  • - действия:

  • 1) втключить изделие от сети;

  • 2) произвести внешний осмотр изделия, убедиться в отсутствии деформаций кожухов и корпусов составных частей изделия, убедиться в целостности органов управления и индикации;

  • 3) удалить пыль с наружных поверхностей изделия, в том числе с поверхностей ПЭВМ сухой ветошью (кистью).

  15.3.2 Технологическая карта 2

  • 15.3.2.1 Проверка работоспособности изделия:

  • - средства измерений: нет.

  • - инструмент: нет.

  • - расходные материалы: нет.



  чо ■Г;

  "-f

  Изм.	Лист	N докум.	Подп.	Дата

  UNC1.570.024P3

  Лист

  70

- действия:

• 1) включить изделие;

• 2) убедиться в победительввв рлзуиьелте самотестирования ПЭВМ и правильности загрузки операционной среды; выдержать изделие во включенном состоянии 10 минут;

• 3) выполнить провероу сиьвпмы е кувсмс «0Ы пвркжючев« программы проверки модулей (см. UNC.56024-01 34 01 Система автоматизированная измерительная ТЕСТ-2602-01 Система проверки функций Руководство операторе!) .

При положительном результате проверки изделие готово к работе.

Если обнаружена неисправность изделия, устранить ее, руководствуясь указаниями раздела 14, убедиться в ее отсутствии, вторично выполнив проверку, при которой была обнаружена неисправность.

• 15.3.3 Технологическая карта 3

  cd

  й ч

  к

  ч о С

  • 4 ю

  « и

  • 5

• 15.3.3.1 Проверка работоспособности и выходных цепей изделия:

• - средства измерений: нет.

• - инструмент: нет.

• - расходные материалы: нет.

• - действия:

• 1) включить изделие;

• 2) вбедиться в победитьсяввв рузумикуее самотестирования ПЭВМ и правильности загрузки операционной среды; выдержать изделие во включенном состоянии 10 минут;

• 3) в ыполнить пpoверру итьвпио е ро всис «мы в выжиме» программы проверки модулей (см. UNC.56024-01 34 01 Система автоматизированная измерительная ТЕСТ-2602-01 Система проверки функций Руководство операторе!) .

При положительном результате проверки изделие готово к работе.

Если обнаружена неисправность изделия, устранить ее, убедиться в ее отсутствии, была обнаружена

• 1) лроверить налпчов питьотлсжнеелпй но седсисвйР поЛве UN01.570.024ЗИ;

• 2) лроверить тьлтояние и правильность уьладки ЗИП-О;

• 3) ледостающие птйдикложнеелп uсадсйтт до одибове комплекта ЗИП-О.

• 15.3.5 Технологическая карта 5

• 15.3.5.1 Детальный осмотр и чистка изделия:

• - средства измерения: нет.

• - инструмент: отвертка.

• - расходные материалы:

• 1) Л язь отЛеленная арт . т.Л ГОСТ 80-76 - 4,5 м;

• 2) лпирт этиловый ГОСТ 11Л47-80 - Л,Л л.

При разборке разборных механических соединений (креплений) позаботиться о сохранности крепежа и деталей.

• - действия:

• 1) лыключить иьделие (в том числе ПЭВМ);

  вилки детевых иабелсй евыхних усеровсев вилку сетевого кабеля, стоРии СКИ15 от

• 2) лтсоединить

ПЭВМ от сетевого фильтра и

сети;

• 15.3.6 Технологическая карта 6

• 15.3.6.1 Прооеерк экссллатациионых дооумеенов:

• - средства измерения: нет.

• - инструмент: нет.

• - расходные материалы: нет.

• - действия:

• 1) дроверить налилро ерстлунтлцчондык ллмутеитон по ведомости изделия иЫС1.570.024ВЭ;

• 2) д проверит эсостояни эксплуатационно доRуменыoо;

• 3) д роверить своелромеоитс ть онво^е^н^я нстбхвынмыы записей в формуляр изделия UNC1.57C.C24OO.









  Изм.	Лист	N докум.	Подп.	Дата

16 Хранение

• 16.1 Изделие должно храниться в складских условиях в сухом отапливаемом помещении с температурой окружающего воздуха

от 5 до 40 °С и относительной влажностью не более 80 % при температуре 20 °С.

• 16.2 Срок хранения изделия, упакованного в транспортную тару, в складских условиях не более двух лет.

• 16.3 ПЭВМ должна храниться в транспортной таре и упаковке изготовителя в соответствии с эксплуатационными документами на них.

• 16.4 Изделие, упакованное в транспортную тару, должно храниться с соблюдением требований манипуляционных знаков, нанесенных на тару.

  паров

• 16.5 В помещении для хранения изделия не должно быть пыли, кислот, щелочей и других агрессивных примесей.



• 16.6 При перерыве в эксплуатации изделия, установленного на рабочем месте, необходимо отсоединить от сети питания и от составных частей изделия кабели сетевые, обеспечив сохранность всех отсоединенных кабелей на время перерыва в эксплуатации изделия.

В течении всего перерыва в эксплуатации изделия необходимо выполнять все виды технического обслуживания изделия в соответствии с их периодичностью, кроме операций, описанных в технологических картах 2 (Проверка работоспособности изделия), 3 (Проверка работоспособности и выходных цепей изделия) и 4 (Проверка комплектности и состояния ЗИП-О).

17 Транспортирование

• 17.1 Изделие, упакованное в транспортную тару, может транспортироваться следующими видами транспорта с соблюдением требований манипуляционных знаков, нанесенных на тару:

• - железнодорожным в закрытых вагонах на любые расстояния со скоростями, допустимыми для данного вида транспорта;

• - воздушным на любые расстояния без ограничения скорости и высоты полета;

• - автомобильным:

• 1) по дорогам 1-3 категории - па расстояние до 5000 км со скоростью до 60 км/ч;

• 2) по дорогам 4, 5 категории - па расстоянин

до 5000 км со скоростью до 20 км/ч.

• 17.2 При транспортировании транспортная тара с изделием должна быть надежно закреплена креплениями, исключающими ее перемещение относительно транспортного средства при воздействии механических нагрузок.

• 17.3 Изделие должно транспортироваться в закрытых транспортных средствах, исключающих попадание атмосферных осадков, в соответствии с правилами перевозок, действующими на транспорте.



• 17.4 Предельные условия транспортирования:

• - повышенная температура окружающего воздуха 50 °С;

• - пониженная температура окружающего воздуха минус 50

  С;

• - повышенная влажность до 95 % при температуре 25 °С.








  Изм.	Лист	N докум.	Подп.	Дата

Приложение А

(обязательное)

Логические номера крейтов и координаты модулей изделия

Таблица А.1 - Логические номера крейтов изделия

Логический номер крейта	Наименование по КД	Местоположение
1	БКИ31	СКИ15, место 1
2	БКИ32	СКИ15, место 2
Примечание - Нумерация мест в стойке - сверху вниз.

Таблица А.2 - Координаты (крейт/слот) модулей в изделии

Модуль	Координаты
VXI-VXB	(1/0), (2/0),
КМ100х4М	(1/1),  (1/2),  (1/3),  (1/4),  (1/5), (1/6),  (1/7)
ГПТН	(1/8)
ЦММ1	(1/9)
РДС	(1/10)
НМУ (МФТК1)	(2/1),  (2/2),  (2/3),  (2/4),  (2/5)
НМ-М (МН8И-10В, МН8И- 50В)	(2/6)

Приложение Б (обязательное) Порядок установки программ

Б.1 Установка программ является стандартной для среды Windows и должна проводиться в следующей последовательности:

а) вставьте CD-диск с соответствующим ПО в пишущий CD-драйв c USB интерфейсом;

б) программа установки автоматически запустится на исполнение.Если Windows не сконфигурирована для автозапуска CD-дисков, то необходимо найти и запустить на исполнение программу «setup.exe» с установочного диска;

в) далее выполнять все рекомендации программы установки. Для установки программы с параметрами по умолчанию (рекомендуется именно этот вариант) достаточно на каждый запрос программы установки выбирать «Next»;

г) по завершению установки в меню «Программы» активизируется программная группа соответствующая установленной программе.

Таблица Г.2 - Соответствие каналов РДС контактам соединителя РДС 41-52 коммутационной панели КП-СК-2602-01

Модуль РДС		Соединитель РДС 41-52		Группа
Адрес (крейт/ слот)	Канал	Канал РДС	Номер контакта
1/10	41	41	1	16
	42	42	2
	43	43	3
	44	44	4
	Общий 11	Общий	5
	45	45	6	17
	46	46	7
	47	47	8
	48	48	9
	Общий 12	Общий	10
	49	49	11	18
	50	50	12
	51	51	13
	52	52	14
	Общий 13	Общий	15

Приложение И (справочное) Каналы МН8И и источники питания

Таблица И.1 - Соответствие контактов соединителей коммутационной панели КП-ФКУ-2602-01 каналам МН8И

Мезонин МН8И

Продолжение таблицы И.1

КП-ФКУ-2602-01		Мезонин МН8И				Примечание
Название соединителя	Номер контакта	Сигнал	Канал	Название мезонина	Адрес (крейт/ слот/ позиция)
МН8И-10В	1	ВХ3 +	3	МН8И-10В	2/6/1	Резерв для измерения напряжения до 10В
	2	ВХ3-
	3	AGND3
	4	ВХ4 +	4
	5	ВХ4-
	6	AGND4
	7	ВХ5 +	5
	8	ВХ5-
	9	AGND5
	10	ВХ6 +	6
	11	ВХ6-
	12	AGND6
	13	ВХ7 +	7
	14	ВХ7-
	15	AGND7
	16	ВХ8 +	8
	17	ВХ8-
	18	AGND7
	19	Корпус

| Инв. N поди.	ЧО ■Г; "-f
							UNC1.570.024P3	Лист
								87
		Изм.	Лист	N докум.	Подп.	Дата

Приложение К

(справочное)

Выходы источника питания N6700 (ИП2)

Таблица К.1 - Соответствие сигналов источника питания N6700 (ИП2) контактам соединителей коммутационной панели

КП-ФКУ-2602-01

Наименование соединителя коммутационной панели	Номер контакта соединителя	Наименование сигнала	Примечание
ИП2 ВЫХОД	1	U+
	2
	3	U-
	4
ИП2 КОНТР	1	U+
	2
	3	U-
	4

Приложение Л

(справочное)

Тестовые соединители датчиков тока

Таблица Л.1 - Соответствие контактов соединителя ТЕСТ ДТ

(2РМТ22Б10Г1) коммутационной панели КП-ФКУ-2602-01 датчикам тока

Наименование коммутационной панели	Номер контакта соединителя ТЕСТ ДТ	Наименование сигнала	Наименование датчика тока	Примечание
КП-ФКУ-2602-01	1	0В	ДТ-3-1	Измерение тока N6700 (ИП1)
	2	ВЫХ1
	3	0В	ДТ-3-2	Измерение тока N6700 (ИП2)
	4	ВЫХ2

юдп.	ЧО 'С
Д								Лист
« и	"-f						UNC1.570.024P3	89
		Изм.	Лист	N докум.	Подп.	Дата

Приложение М

(справочное)

Соответствие соединителей коммутационных панелей функциям изделия

Таблица М.1 - Коммутационная панель КП-СК-2602-01 (UNC3.622.079)

Наименование соединителя на коммутационной панели	Соответствующая функция	Примечание
«X1» - «X12», «X100», «X200», «X300», «X400», «X500», «X600», «ФКУ1» - «ФКУ1»	Входы каналов СК	См. приложение Ж
«1», «2», «3», «4», «5», «6», «7», «8», «СК»	Входы 11-18, 57-100 дополнительного модуля КМ100х4М	См. приложение В
«1-4»	Выходы СК	См. приложение Ж
«РДС1-40», «РДС41-52»	Входы каналов РДС	См. приложение Г

Таблица М.2 - Коммутационная панель КП-ФКУ-2602-01 (UNC3.622.080)

Наименование соединителя на коммутационной панели	Соответствующая функция	Примечание
«ФКУ ВЫХОД 1» - «ФКУ ВЫХОД 16»	Выходы каналов ФКУ	См	приложение	Д
«ФКУ ВХОД»,	Входы каналов ФКУ	См	приложение	Д
«ИП2 ВЫХОД», «ИП2 КОНТР»,	Выходы источника питания N6700 (ИП2)	См	приложение	К
МН8И-50В	Неиспользуемые каналы (3-8)мезонина МН8И-50В	См	приложение	И
МН8И-10В	Неиспользуемые каналы (3-8)мезонина МН8И-10В	См	приложение	И

Приложение Н

(справочное)

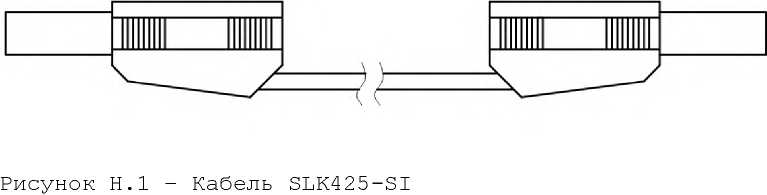

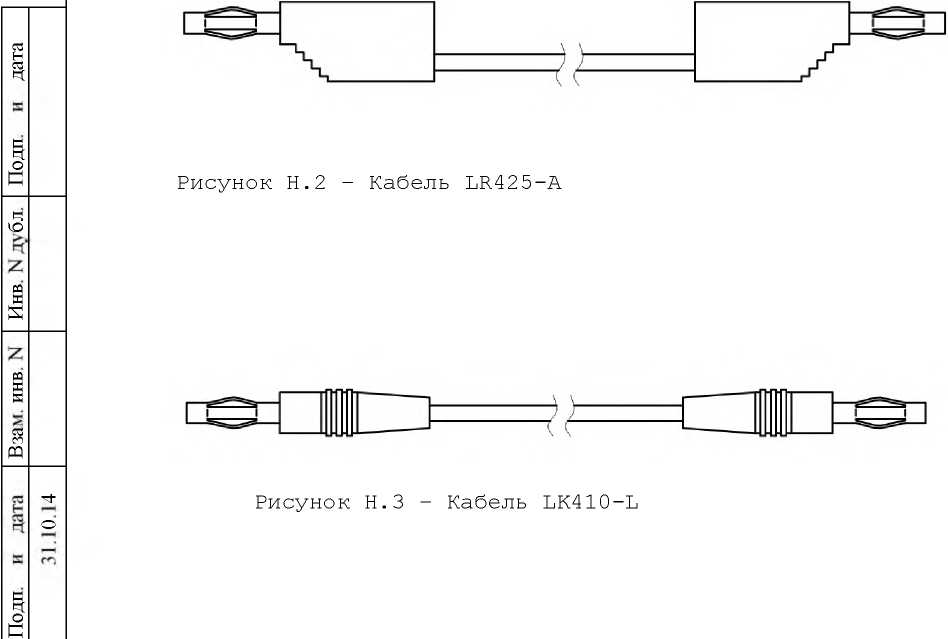

Внешний вид кабелей

SLK425-SI, LR425-A и LK410-L

Приложение П

(справочное)

Перечень сокращений и обозначений

АСФК БР - автоматизированная система функционального контроля блоков релейных

БКИ - блок коммутации и измерения

ВП МО - военное представительство Министерства Обороны РФ ГПТН - генератор постоянного тока и напряжения

ЕТО - ежедневное техническое обслуживание

ЗИП-О - запасные части и принадлежности, одиночный комплект ИП - источник питания

КП - коммутационная панель

МФТК1 - мезонинный формирователь токовых команд МЧ - монтажный чертеж

НМ-М - носитель мезонинов

НМУ - носитель мезонинов упрощенный

ОК - объект контроля

ОТК - отдел технического контроля

ПО - программное обеспечение

ППМ - программа проверки модулей

ПЭВМ - персональная ЭВМ

РДС - регистратор дискретных сигналов

РЭ - руководство по эксплуатации СК - системный коммутатор

СКИ - стойка контроля и измерения

СПФ - система проверки функций

ТО - техническое обслуживание

ФКУ - формирователь команд управления

ФО - формуляр

ЦММ1 - мультиметр цифровой

к	■Г;
	"-f						UNC1.570.024P3
		Изм.	Лист	N докум.	Подп.	Дата

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего Листов (страниц) в докум.

N докум.

Входящий N сопроводительного докум. и дата

Поди.

Дата

измененных

замененный

новых

аннулированных

7

Все

95,96

94

UNC058-14

8

24, 57 - 59

94

UNC111-14

Поди, и дата

4 ю « и 5

Взам. инв. N

Поди, и дата

31.10.14

к 4 о к Z « и 5

4756

UNC1.570.024P3

Лист

94

Изм.

Лист

N докум.

Поди.

Дата

Ф.2.702.-7а

Копировал

Формат A4
