ГЗ-111 ГЕНЕРАТОР СИГНАЛОВ НИЗКОЧАСТОТНЫЙ

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

1984

11. ПОВЕРКА ГЕНЕРАТОРА

Настоящий раздел составлен в соответствии с требованиями ГОСТ 8.314—78 «Генераторы низкочастотные измерительные. Методы и средства поверки» и устанавливает методы и средства поверки генератора сигналов низкочастотного ГЗ-111, находящегося в эксплуатации, на хранении или выпускаемого из ремонта.

Поверка параметров ГЗ-111 производится не реже 1 раза в год.

  • 11.1. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

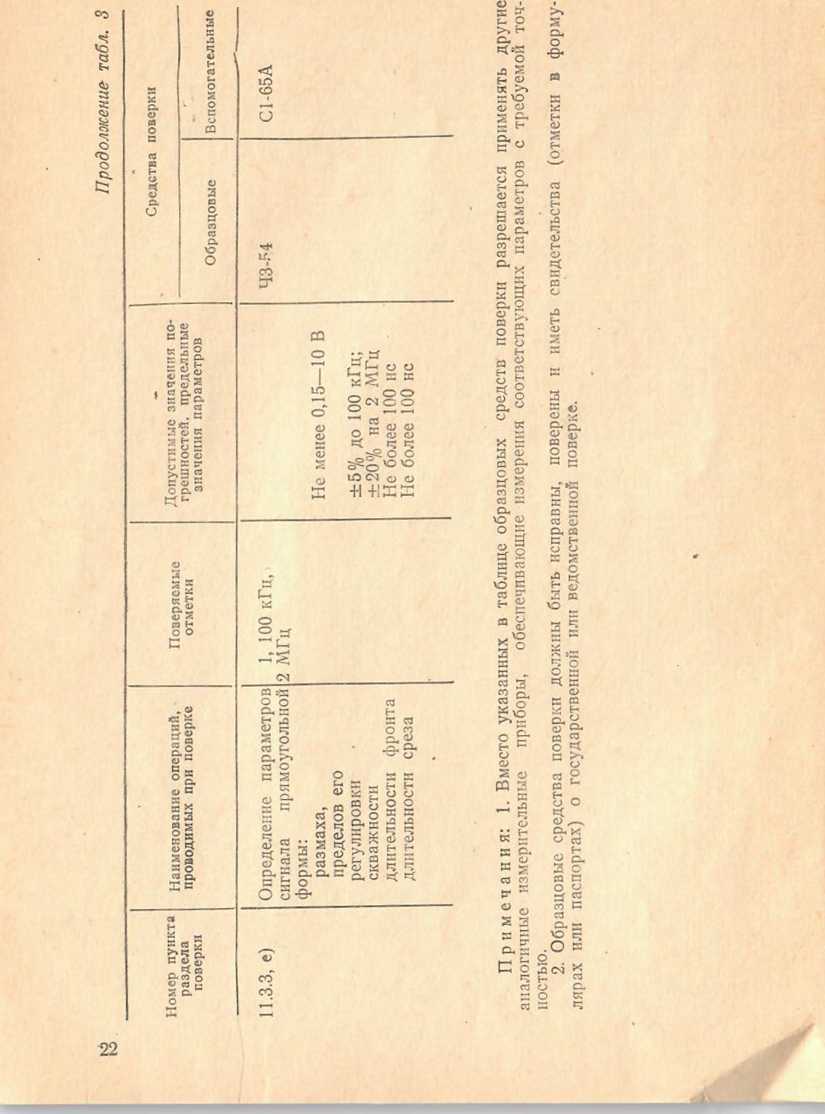

При проведении поверки должны проводиться операции и применяться средства поверки, указанные в табл. 3, 4.

co Ю e

r< Ю cq e

4—3161

Перечень контрольно-измерительной аппаратуры

Таблица 4

Наименование средства поверки

Основные технические характеристики средства поверки

Рекомендуемое средство поверки (тип)

Примечанже

Пределы измерения

Погрешность

Частото-

15 Гц —2,5 МГц

5-10_s за сутки

43-54

мер электронно-счетный

5 мкс — 50 мс

(0,5-1,5) %

Вольтметр

5 мВ — 5 В

20 Гц — 2 МГц

(0,5-1.5) %

Ф584

Вольтметр

20 Гц — 1 кГц

5 В

0,5%

В7-16

0.5 В

0,3%

С6-7 (С6-5)

Измери-

20 Гц — 200 кГц

±0,1 Кг+0,1%

тель коэф-

на частотах

фнциента

20—200 Гц и

гармоник

20—200 кГц;

±0,1 Кг±0,05% на частотах 200 Гц —20 кГц

Микро-

0,2—6 МГц

±10%

В6-10 (В6-1)

вольтметр селективный

Осцилло-

0-50 МГц

±5%

С1-65А

граф

1 В/дел

  • 11.2. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

    • 11.2.1. При проведении операций поверки должны соблюдаться следующие условия:

температура окружающей среды 293±5 К (20±5°С); относительная влажность воздуха 65± 15%;

атмосферное давление 100±4 кПа (750±30 мм. рт. ст.); напряжение источника питания 220±4,4 В, 50±0,5 Гц с содержанием гармоник до 5%.

  • 11.2.2. Перед проведением операций поверки необходимо выполнить подготовительные работы, оговоренные в разделе «Подго-. товка к работе» п.п. 8.1.—8.4, а также:

проверить комплектность генератора;

соединить проводом клемму (0^       поверяемого генератора с клеммой заземления образцового прибора и шиной заземления;

подключить поверяемый генератор и образцовые приборы к сети переменного тока 220 В, 50 Гц и дать им прогреться в течение времени установления рабочего режима.

  • 11.3. ПРОВЕДЕНИЕ ПОВЕРКИ

11.3.1. Внешний осмотр

При проведении внешнего осмотра должны быть проверены все требования по п. 6.1.

Генераторы, имеющие дефекты, бракуются и направляются в ремонт.

11.3.2. Опробование

Вставьте вилку шпура питания генератора в розетку сети. При этом должна загореться сигнальная лампочка. Неисправные генераторы бракуются и отправляются в ремонт.

11.3.3. Определение метрологических параметров

а) Определение основной погрешности установки частоты проводят методом непосредственного измерения электронно-счетным частотомером 43-54.

Измерение проводится на гнезде «0 dB» синусоидального выхода с подключенной нагрузкой 600±6 Ом при выходном напряжении 5 В на отметках шкалы 20, 30, 60, 100 и 200 всех поддиапазонов.

Установку частоты по шкале частот и ее измерения проводят дважды: при подходе по шкале частот со стороны больших и меньших значений.

Относительную погрешность установки частоты б2 в процентах определяют по формуле 11.1:

g2== А’-кзм. . 100>                   (ЦД)

f изм

где fn номинальное значение частоты, установленное по шкале генератора, Гц;

/лзм — измеренная частота, Гц.

Результаты поверки считаются удовлетворительными, если измеренные параметры соответствуют величинам, указанным в п. 2.2.

б) Наибольшее значение опорного уровня выходного напряжения синусоидального сигнала проверяют вольтметром Ф584 на частотах 20 Гц, 1 кГц и 2МГц на гнездо «0 dB», нагруженном на 600±6 Ом при крайнем правом положении плавного регулятора напряжения.

Плавным регулятором напряжения проверяется возможность установки напряжения 0,3 В (>22 дБ) на частоте 1000 Гц.

Результаты поверки считаются удовлетворительными, если измеренные параметры соответствуют величинам, указанным в п. 2.7.

Пр и меч ап ие. Измерения производить кабелем ЕХ4.850.192-05.

в) Определение погрешности ослабления аттенюатора проводят непосредственным измерением выходного напряжения на гнездах «0, 20, 40, 60 dB» вольтметром Ф584 на частотах 1 кГц,1 и 2 МГц, при этом к гнезду, на котором производят измерение, должна быть подключена нагрузка 600±6 Ом.

Коэффициент деления аттенюатора в децибелах определяют по формуле 11.2:

<3M=201g^,               (11.2)

где Ui — устанавливаемое па гнезде «0 dB» напряжение 5 В;

Uг — напряжение, измеренное вольтметром на гнездах «20, 40, 60 dB», В.

Абсолютную погрешность значения коэффициента деления в децибелах определяют по формуле 11.3:

Ап = п'н — п'изм,                    (11.3)

где п'н — номинальное значение коэффициента деления, дБ;

п'изм— измеренное значение коэффициента деления, дБ.

Результаты поверки считаются удовлетворительными, если измеренные параметры соответствуют величинам, указанным в п. 2.13.

г) Определение неравномерности уровня выходного напряжения синусоидального сигнала в диапазоне частот производят вольтметром В7-16 на частотах: 20, 100, 200 Гц (I поддиапазон), 200, 1000 Гц (II поддиапазон) и вольтметром Ф584 на частотах 1 и 2 кГц (II поддиапазон), 2, 10, 20 кГц (III поддиапазон), 20, 100, 200 кГц (IV поддиапазон) и 0,2; 1; 2 МГц (V поддиапазон). На частоте 1000 Гц устанавливают выходное напряжение 3 В на гнезде «0 dB» при сопротивлении нагрузки 600±6 Ом. В первом случае установку производят по В7-16, во втором — по Ф584. Затем устанавливают последовательно требуемые- частоты и соответствующим вольтметром измеряют выходное напряжение.

Измерение выходного напряжения 6"оп в процентах определяют по формуле 11.4:

w, U0'-U 0"

• 100,

(Н-4)

где U'o — выходное напряжение на частоте 1000 Гц, В;

U — выходное напряжение на проверяемой частоте, В.

Результаты поверки считаются удовлетворительными, если измеренные параметры соответствуют величинам, указанным в п. 2.12.

Примечание. Измерения производить кабелем ЕХ4.850.192-05.

д) Определение коэффициента гармоник производят прибором С6-7 (С6-5) на частотах, 20, 60, 200 Гц (I поддиапазон), 1 и 2кГц (II поддиапазон), 20 кГц (III поддиапазон), 100, 200 кГц (IVподдиапазон) на гнезде «0 6В» и микровольтметром селективным В6-10 на частотах 1 и 2 МГц (V поддиапазон) на гнезде «20 6В» при выходном напряжении 5 В на гнезде «0 6В», нагруженном на сопротивление 600±6 Ом. При использовании В6-10 коэффициент гармоник Кг в процентах определяют по формуле 11.5:

/<г =             . 100,                    (11.5)

где Ui, U2, U3 — величина 1, 2, 3 гармоник выходного сигнала.

Результаты поверки считаются удовлетворительными, если измеренные параметры соответствуют величинам, указанным в п. 2.14.

е) Определение размаха прямоугольного сигнала, пределов плавной регулировки его, длительности фронта и среза производят осциллографом С1-65А па частотах I кГц, 100 кГц и 2МГц на гнезде «0 6В», нагруженном на сопротивление 600±6 Ом, при этом тумблер переключения режима работы должен находиться в

положении

Размах выходного сигнала измеряется при

плавном вращении ручки регулировки выходного напряжения влево до уровня 150 мВ (>30 дБ) и вправо до упора.

Для определения длительностей фронта и среза по осциллографу С1-65А с помощью ручки плавной регулировки устанавливается размах 10 В. Длительности фронта и среза определяются по уровням 0,1 и 0,9 размаха.

Для определения скважности измеряют длительность положительного импульса т и период Т. Погрешность скважности 6q определяют по формуле 11.6:

8ц = (£- —1) * Ю0%                (11.6)

Определение т и Т на частотах 20 и 1000 Гц производят по частотомеру 43-54.

Измерение т и Т производят на частоте »2 МГц по осциллографу С1-65А в положении «0,5 p,S» ручки «время/дел.» и «0,1» ручки «XI; ХОД;            X».

Результаты поверки считаются удовлетворительными, если измеренные параметры соответствуют величинам, указанным вп.2.17.

Примечание. Измерения производить кабелем ЕХ4.850.192-06.

  • 11.4. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки вносятся в формуляр.

12. ПРАВИЛА ХРАНЕНИЯ
  • 12.1. Генераторы в течение гарантийного срока хранения должны храниться в упаковке предприятия-изготовителя при температуре окружающего воздуха от 1 до 40° С и относительной влажности до 80 %.

  • 12.2. Хранение генераторов без упаковки следует производить при температуре окружающего воздуха от 10 до 35° С и относительной влажности до 80% при температуре 25° С.

  • 12.3. В помещениях для храпения не должно быть пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.

  • 12.4. Если транспортирование производилось при отрицательных температурах или относительной влажности, близко к допустимой, то перед включением генератор необходимо выдержать в нормальных условиях в течение 24 часов.

13. ТРАНСПОРТИРОВАНИЕ

13.1. ТАРА, УПАКОВКА И МАРКИРОВАНИЕ УПАКОВКИ

Упаковку генератора следует производить по варианту ВУ1-Т1 ОСТ 4.070.011—78. Маркировка упаковки выполняется по ГОСТ 14192—77.

При упаковке генератор должен находиться в положении для транспортирования:

а) сетевой шнур намотан на металлические ножки, расположенные на нижней обшивке (их необходимо предварительно отогнуть вниз);

б) на переднюю панель надета деревянная предохранительная колодка.

В таком положении генератор обертывается бумагой и укладывается в картонную коробку. Зазоры между прибором и стенками коробки заполняют вкладышами из гофрированного картона.

27
