Методика поверки «ГСОЕИ. Резервуары шаровые (сферические) стальные РШС-600. Методика поверки» (ΜΠ 0795-7-2018)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» Государственный научный метрологический центр

ФГУП «ВНИИР»

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

МП 0795-7-2018

// Кондаков А. В. елд^43) 272-62-75; 272-54-55

Казань 2018 г.

3 ВВЕДЕНА ВПЕРВЫЕ

СОДЕРЖАНИЕ

• 1 Область применения

• 2 Нормативные ссылки

• 3 Термины и определения

• 4 Метод поверки

• 5 Технические требования

  • 5.1 Требования к точности измерений параметров резервуара

  • 5.2 Требования по применению рабочих эталонов и вспомогательных средств

  • 5.3 Требования к условиям поверки

• 6 Требования к организации проведения поверки

• 7 Требования к квалификации специалистов, проводящих поверку и требования безопасности

• 8 Подготовка к проведению поверки

• 9 Операции поверки

• 10 Проведение поверки резервуара

  • 10.1 Внешний осмотр

  • 10.2 Измерения линейного расстояния между станциями, горизонтальных углов опорных точек

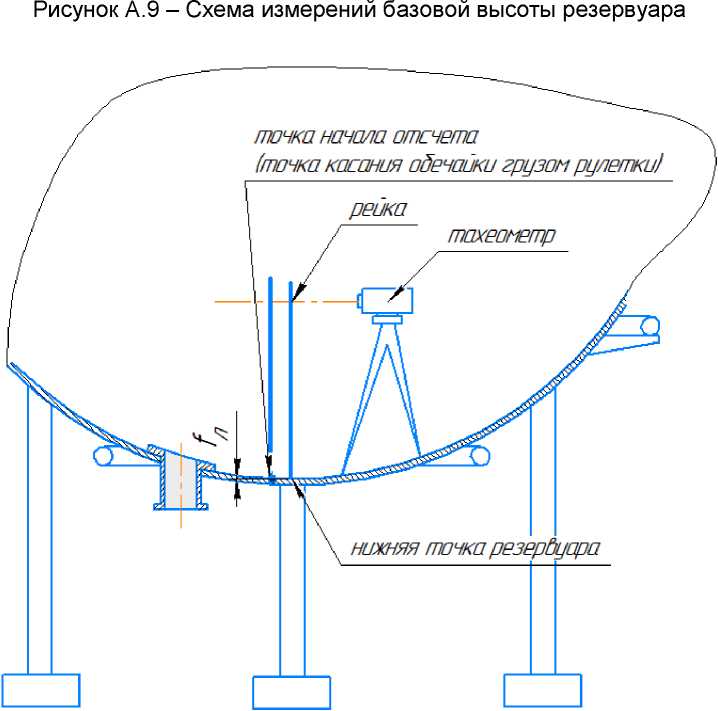

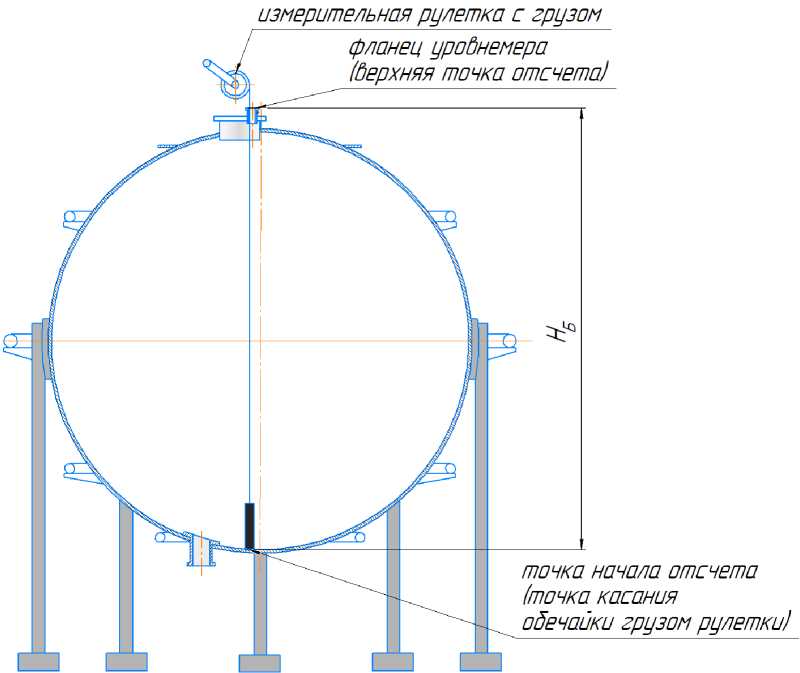

  • 10.3 Измерения базовой высоты и координаты точки отсчета

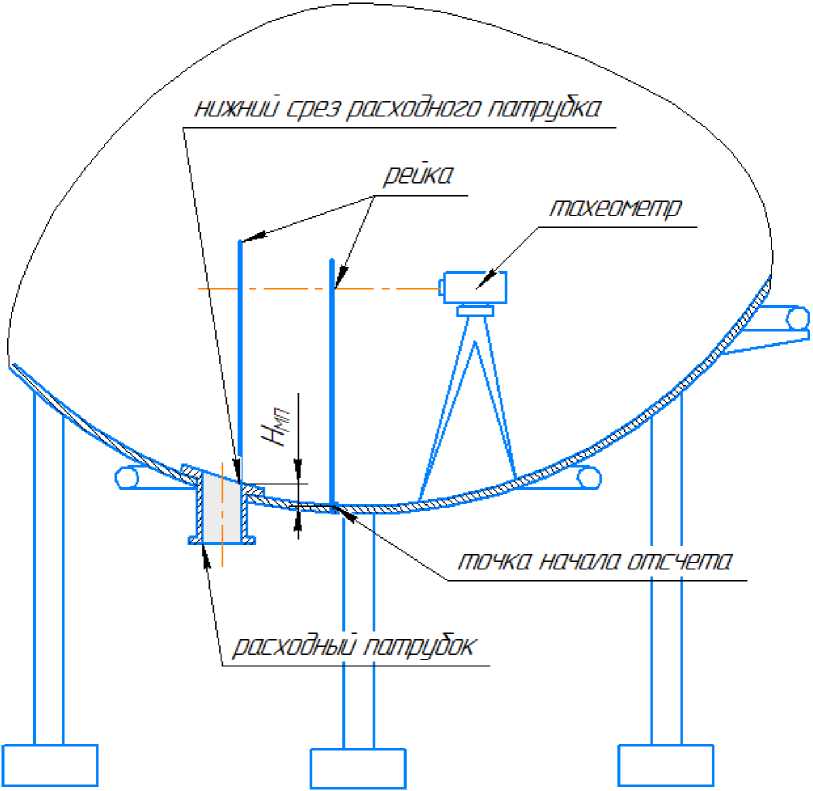

  • 10.4 Измерение высоты «мертвой» полости резервуара

  • 10.5 Измерения толщины стенки резервуара

  • 10.6 Измерение избыточного давления пара

  • 10.7 Измерение температуры окружающего воздуха

• 11 Обработка результатов измерений

  • 11.1 Обработка результатов измерений

  • 11.2 Составление градуировочной таблицы

• 12 Оформление результатов поверки

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

БИБЛИОГРАФИЯ Государственная система обеспечения единства измерений Резервуары шаровые (сферические) стальные РШС-600. Методика поверки.

МП 0795-7-2018

• 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая методика поверки (далее - методика) распространяется на резервуары шаровые (сферические) стальные, РШС-600 №№ Е-1713, Е-1714, Е-1715, Е-1716, применяемые для измерения объема, а так же приема, хранения и отпуска жидких углеводородных сред на АО «Новокуйбышевский нефтеперерабатывающий завод» (АО «НК НПЗ»), и устанавливает методику первичной и периодической поверок геометрическим методом (триангуляции).

• 2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей методике использованы ссылки на следующие стандарты:

ГОСТ Р 55614—2013   Контроль неразрушающий. Толщиномеры ультразвуковые.

Общие технические требования

• 3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

3.1 базовая высота резервуара: Расстояние по вертикали от нижней точки отсчета до верхнего края измерительного люка или до риски направляющей планки измерительного люка.

3.2 вместимость резервуара: Внутренний объем резервуара с учетом объема внутренних деталей (незаполненных), который может быть наполнен жидкостью до определенного уровня.

3.3 геометрический метод поверки: Метод, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.

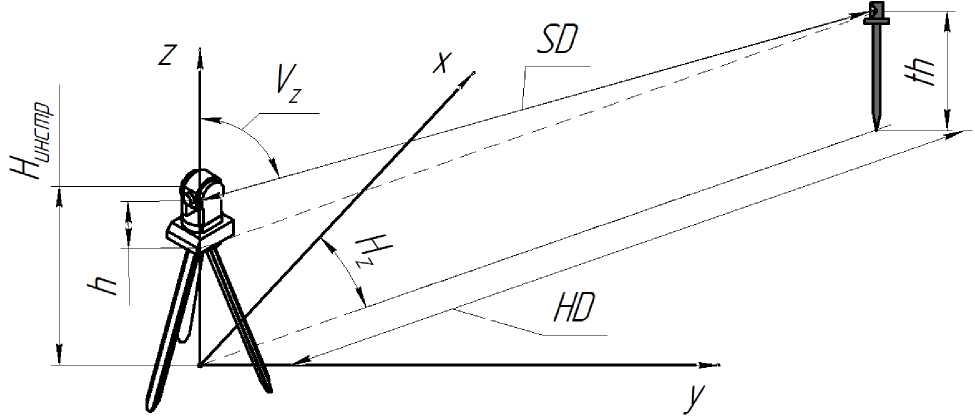

3.4 горизонтальное проложение: Проекция измеренного наклонного расстояния на горизонтальную плоскость.

3.5 градуировочная таблица: Таблица, отражающая зависимость вместимости от высоты уровня наполнения резервуара при нормированном значении температуры, равной 20 ^оС.

Примечание - Таблицу прилагают к свидетельству о поверке резервуара и применяют для определения в нем объема жидкости.

• 3.6 градуировка резервуара: Операция по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

• 3.7 действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

• 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

• 3.9 максимальный уровень: Максимально допустимый уровень наполнения резервуара жидкостью при его эксплуатации, установленный технической документацией на резервуар.

• 3.10 номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

• 3.10 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая высоте уровня (далее - уровень) налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

• 3.11 превышение: Разность высот точек (по ГОСТ 22268).

• 3.12 нивелирование: Определение превышений (по ГОСТ 22268).

• 3.13 станция съемки: Точка стояния тахеометра во время проведения измерений.

• 3.14 тахеометр: Геодезический прибор, предназначенный для измерения горизонтальных и вертикальных углов, длин линий и превышений - по ГОСТ 21830.

• 3.15 точка начала отсчета: Точка в нижней части обечайки резервуара, которой касается груз измерительной рулетки при измерении базовой высоты резервуара и от которой проводят измерение уровня жидких углеводородных сред при эксплуатации резервуара. Она является исходной точкой при составлении градуировочной таблицы резервуара.

3.16 тригонометрическое нивелирование: Нивелирование при помощи геодезического прибора с наклонной визирной осью (по ГОСТ 22268).

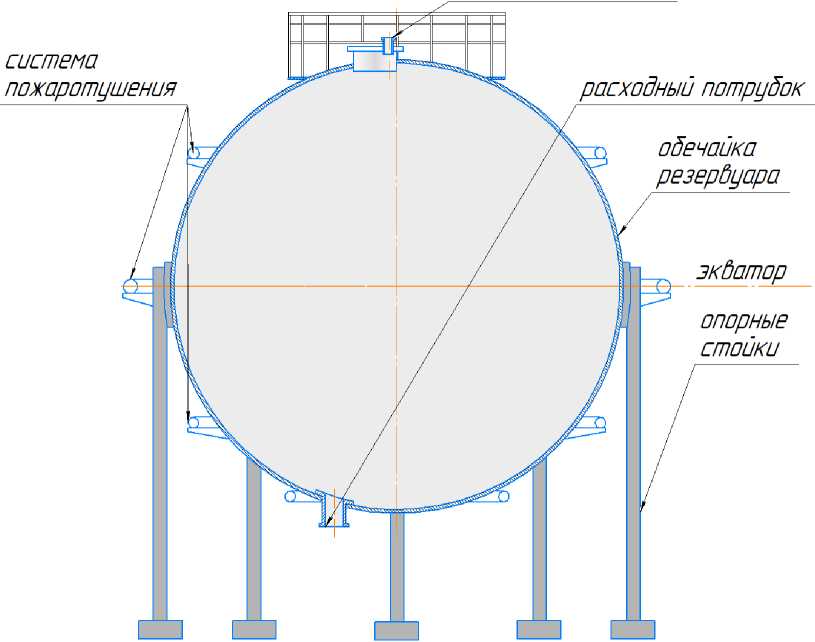

3.17 экватор резервуара: Окружность, расположенная на секущей горизонтальной плоскости, проходящей через центр резервуара, сферической наружной поверхности.

• 4 МЕТОД ПОВЕРКИ

• 4.1 Поверку резервуара проводят методом триангуляции с применением тахеометра с различных установок станций съемки.

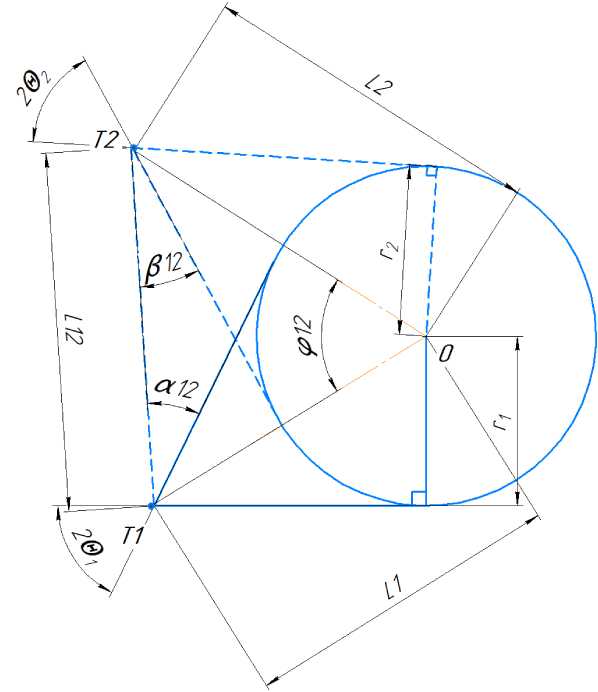

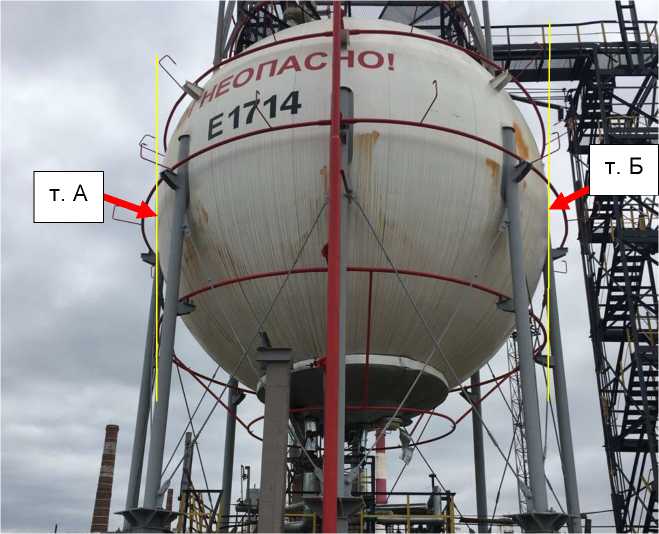

• 4.2 Определяют диаметр резервуара по его экватору (рисунок А.2) по результатам угловых измерений координат опорных точек, расположенных на касательной вертикальной плоскости и линейных расстояний между станциями съемки.

• 5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

5.1 Требования к точности измерений параметров резервуара

5.1.1 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 1.

Таблица 1

• 5.1.2 При соблюдении, указанных в таблице 1, пределов допускаемой погрешности измерений погрешность определения вместимости резервуара находится в пределах ± 0,30 %.

5.2 Требования по применению рабочих эталонов и вспомогательных средств

При поверке резервуара применяют следующие рабочие эталоны и вспомогательные средства.

• 5.2.1 Рулетки измерительные с грузом 3-го класса точности с верхними пределами измерений: 10, 20 и 30 м по ГОСТ 7502.

• 5.2.2 Тахеометр электронный по ГОСТ Р 51774, с пределами: средней квадратичной погрешности измерений расстояний одним приемом: в отражательном режиме: ±(2+2х10-6 D) ) мм; в безотражательном режиме: ±(3+2х10-6 D) мм, диапазоном измерений расстояний в безотражательном режиме от 1,5 до 120 м; угловых измерений ±5''.

• 5.2.3 Пирометр по ГОСТ 28243, с диапазоном измерений температуры от минус 10 ^оС до плюс 65 ^оС, показателем визирования не менее 16:1, имеющий функцию фокусирования объекта измерений, с пределами допускаемой абсолютной погрешности: ± 2 ^оС.

• 5.2.4 Толщиномер ультразвуковой по ГОСТ Р 55614, с диапазоном измерений (0,6 - 30) мм и пределами допускаемой погрешности ±0,1 мм.

• 5.2.5 Термометр с ценой деления 0,5 ^оС по ГОСТ 28498.

• 5.2.6 Рейка нивелирная с номинальной длины шкалы 1500, 3000 мм по ГОСТ 10528.

• 5.2.7 Вспомогательные средства:

• - штатив геодезический не менее 2 шт.;

• - отражатель призменный типа RT-50 (рисунок А.1) c трегером стандарта WILD, адаптером для установки не менее 2 шт.;

• - переносной компьютер;

• - маркер, мел;

• - переносные светильники (прожекторы) во взрывозащищенном исполнении.

• 5.2.8 Рабочие эталоны должны быть аттестованы в установленном порядке, средства измерений поверены в установленном порядке.

• 5.2.9 Допускается применение других, вновь разработанных или находящихся в эксплуатации эталонов и средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей методики поверки.

5.3 Требования к условиям поверки

При проведении поверки соблюдают следующие условия:

• 5.3.1 Температура окружающего воздуха:..............................от 5 ^оС до 35 ^оС .

• 5.3.2 Относительная влажность воздуха:....................................не более 95 %.

• 5.3.3 Атмосферное давление...........................................от 84,0 до 106,7 кПа.

П р и м е ч а н и е - Условия окружающей среды должны соответствовать значениям, приведенным в описании типа, применяемого эталона (далее - средство измерений).

• 5.3.4 Количество станций съемки, не менее..................................................5.

• 5.3.5 Допуск к производству работ осуществляется по наряду-допуску организации - владельца резервуара.

• 5.3.6 Для проведения измерений базовой высоты резервуара, координаты точки начала отсчета, высоты «мертвой» полости резервуар должен быть освобожден и очищен от остатков хранившейся в резервуаре жидкости.

• 5.3.7 При наличии данных, указанных в 5.3.6, допускается проведение измерений геометрических параметров (снаружи) при наличии жидкости в резервуаре.

• 5.3.8 Вместимость резервуара при проведении первичной/внеочередной поверке определяют при избыточном давлении в резервуаре равном нулю.

• 5.3.9 При наличии избыточного давления (по 5.3.7) в резервуаре вместимость резервуара определяют с учетом поправки на избыточное давление.

• 5.3.10 Загазованность в воздухе вблизи или внутри резервуара не более ПДК вредных веществ, установленных по ГОСТ 12.1.005 и соответствующей гигиеническим нормативам ГН 2.2.5.3532-18 [1].

• 6 ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ

• 6.1 Поверку резервуаров проводят юридические лица и индивидуальные предприниматели (далее - организация) аккредитованные в соответствующем порядке на право проведения поверки.

• 6.2 Поверки резервуара проводят:

• - первичную - после завершения строительства резервуара или капитального ремонта и его гидравлических испытаний - перед вводом его в эксплуатацию;

• - периодическую - по истечении срока интервала между поверками;

• - внеочередную - в случаях изменения базовой высоты резервуара более чем на 0,1 % по 10.7; при внесении в резервуар конструктивных изменений, влияющих на его вместимость и после очередного полного технического диагностирования.

• 6.3 Интервал между поверками определяется при утверждении типа средства измерений.

• 7 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ СПЕЦИАЛИСТОВ, ПРОВОДЯЩИХ ПОВЕРКУ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 7.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации, и других лиц (при необходимости), аттестованных в области промышленной безопасности в соответствии с РД-03-20 [2].

• 7.2 К проведению работ допускают лиц, изучивших настоящий документ, техническую документацию на резервуар и его конструкцию, средства измерений и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004, по промышленной безопасности в соответствии с РД-03-20.

• 7.3 Лица, проводящие работы, используют спецодежду по ГОСТ Р 12.4.310, спец-обувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087.

• 7.4 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором внутри резервуара на высоте 2000 мм, не должна превышать ПДК, определенной по ГОСТ 12.1.005 и соответствующей гигиеническим нормативам ГН 2.2.5.3532-18.

• 7.5 Для освещения при проведении измерений параметров резервуара применяют светильники во взрывозащитном исполнении.

• 7.6 Перед началом работ проверяют исправность:

• - лестниц с поручнями и подножками;

• - помостов с ограждениями.

• 7.7 При измерении базовой высоты (ежегодном) избыточное давление в незаполненном (газовом) пространстве резервуара должно быть равно нулю.

• 8 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ

При подготовке к поверке проводят следующие работы.

• 8.1 Изучают техническую документацию на резервуар.

• 8.2 Подготавливают рабочие эталоны и вспомогательные средства согласно технической документации на них, утвержденной в установленном порядке.

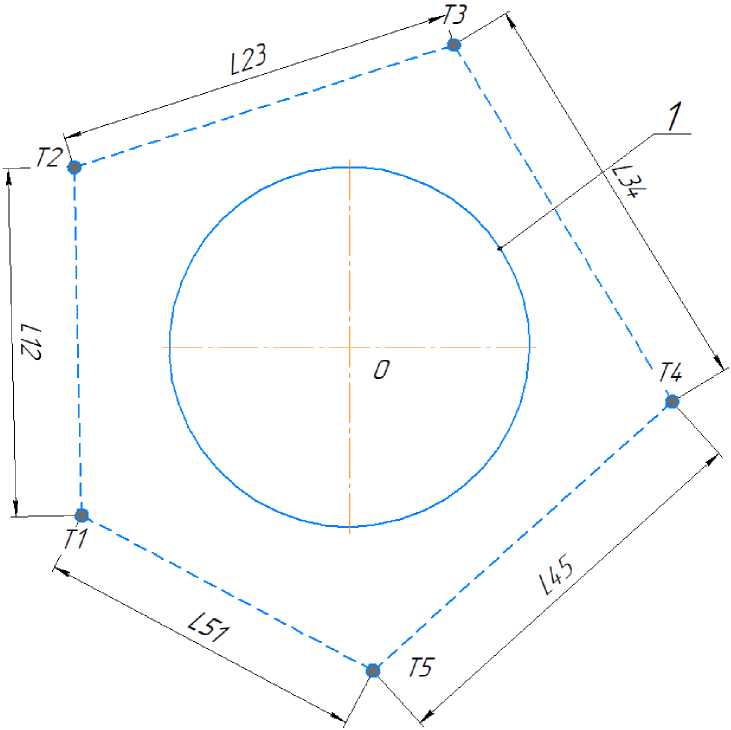

• 8.3 Проводят предварительную разбивку станций полигона (рисунок А.3). Количество станций должно не менее 5.

Разбивку проводят в следующей последовательности.

• 8.3.1 На расстоянии 10-15 метров от резервуара устанавливают штатив № 1 (станция Т1). При этом расположение станции Т1 должно обеспечивать видимость точек т. А и т. Б (рисунок А.4).

Устанавливают на штатив тахеометр. Приводят в горизонтальное положение. Формируют файл записи данных.

• 8.3.2 Устанавливают штатив № 2 (станция Т2) на расстоянии 16 - 18 метров от станции № 1 и на расстоянии 10-15 метров от резервуара. ). Расположение станции Т2 должно обеспечивать видимость аналогичных точек т. А и т. Б (рисунок А.4).

Устанавливают призменный отражатель (далее - призма) на штатив № 2.

• 8.3.3 Аналогичным образом проводят разметку установок станций Т3, Т4, Т5. Проводят разметку установок станций (допустим колышками или каким-либо иным способом).

• 8.4 Проводят измерение температуры стенки резервуара с применением пирометра (5.2.3). Измерение температуры стенки резервуара проводят на 4 равноудаленных меридианах резервуара в районе экватора резервуара.

Значение температуры стенки принимают как среднее арифметическое значение измеренных значений.

Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.2¹).

• 8.5 При проведении работ внутри резервуара получают следующие документы, выданные соответствующими службами владельца резервуара:

• - акт на зачистку резервуара;

• - заключение лаборатории о состоянии воздуха внутри резервуара, о соответствии концентрации вредных веществ нормам ГОСТ 12.1.005;

• - наряд-допуск на проведение работ с повышенной опасностью.

• 9 ОПЕРАЦИИ ПОВЕРКИ

• 9.1 При проведении поверки должны быть выполнены операции, указанные в таблице 2.

Т а б л и ц а 2

• 10 ПРОВЕДЕНИЕ ПОВЕРКИ РЕЗЕРВУАРА

10.1 Внешний осмотр

• 10.1.1 При внешнем осмотре резервуара проверяют:

- соответствие конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

- наличие необходимой арматуры и оборудования;

- исправность лестниц и перил;

- чистоту внутренней/наружной поверхности резервуара.

10.2 Измерения линейного расстояния между станциями, горизонтальных углов опорных точек

После проведения подготовительных операций по разделу 8 проводят измерения:

• - линейного расстояния между станциями съемки;

• - горизонтального угла от станции до опорной точки на экваторе;

• - горизонтального угла между опорными точками на экваторе.

Примечания:

• 1) точность отсчета линейных расстояний (горизонтальных проложений) - 1 мм;

• 2) точность отсчета горизонтальных углов: угл. секунда, 0,0001 ^о при отсчете в десятичных градусах;

• 3) с целью упрощения расчетов, при наличии соответствующей функции в тахеометре, рекомендуется проводить отсчет в десятичных градусах,

Измерения проводят в следующей последовательности.

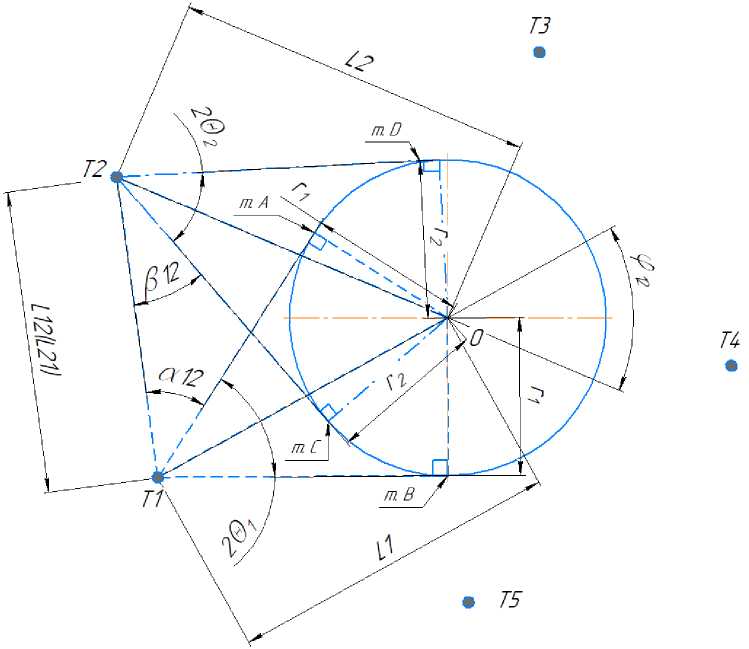

• 10.2.1 Измерение линейного расстояния между станциями съемки Т1 и Т2 (рисунок А.3).

• 10.2.1.1 Тахеометр переводят в отражательный режим измерений горизонтальных проложений HD и горизонтальных углов («правый круг»)H_z (рисунок А.5).

• 10.2.1.2 Устанавливают начало отсчета в горизонтальной плоскости со станции Т1, для этого сетку нитей визирной трубы наводят на центр призмы (станция Т2). Ориентируют горизонтальных круг (в меню настроек величину горизонтального угла устанавливают H_z = 0°00’00").

• 10.2.1.3 В меню настроек тахеометра именуют (маркируют) точку измерения линейного расстояния «L12» между станциями Т1 и Т2.

Проводят измерение линейного расстояния L12, мм, как горизонтальное проложение.

Результаты измерения автоматически фиксируется в файле проекта.

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 2 мм. В случае расхождения результатов измерений более 2 мм измерения повторяют дважды.

• 10.2.1.4 При оформлении протокола измерений результаты измерений вносят в таблицу Б.3 в соответствующую графу.

• 10.2.2 Измерение горизонтального угла от станции Т1 до опорной точки на экваторе.

• 10.2.2.1 В меню настроек тахеометра именуют (маркируют) точку измерения горизонтального угла «alfa12».

• 10.2.2.2 Поворачивая алидаду тахеометра в горизонтальной плоскости по часовой стрелке («правый круг») наводят сетку нитей визира на опорную точку А (рисунок А.4, А.6), проводят измерение и считывают показания горизонтального угла а₁₂ , (рисунок А.7)

Примечание - Так как, значение горизонтального угла измеряется в режиме реального времени операция измерения необходима для записи результата в файл проекта.

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд. В случае расхождения результатов измерений более 2 мм измерения повторяют дважды.

• 10.2.2.3 При оформлении протокола измерений результаты измерений вносят в таблицу Б.4 в соответствующую графу.

• 10.2.3 Измерение горизонтального угла между опорными точками на экваторе со станции Т1.

• 10.2.3.1  В меню настроек тахеометра именуют (маркируют) точку измерения горизонтального угла «2teta1».

• 10.2.3.2 Поворачивая алидаду тахеометра в горизонтальной плоскости по часовой стрелке («правый круг») наводят сетку нитей визира на опорную точку В (рисунок А.6), проводят измерение и считывают показания горизонтального угла 2&₁ , “, (рисунок А.7)

П р и м е ч а н и е - Так как, значение горизонтального угла измеряется в режиме реального времени операция измерения необходима для записи результата в файл проекта.

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд. В случае расхождения результатов измерений более 5 угловых секунд измерения повторяют дважды.

• 10.2.3.3 При оформлении протокола измерений результаты измерений вносят в таблицу Б.5 в соответствующую графу.

• 10.2.4 Оставляя неизменным положения штатива № 1 и № 2, тахеометр переустанавливают на штатив № 2 станции Т2, а призму со штатива №2 переустанавливают на штатив № 1 станции Т1.

• 10.2.5 Измерение линейного расстояния между станциями съемки Т2 и Т1 (рисунок А.3).

• 10.2.5.1 Устанавливают начало отсчета в горизонтальной плоскости со станции Т2, для этого сетку нитей визирной трубы наводят на центр призмы (станция Т1, рисунок А.7). Ориентируют горизонтальных круг («левый круг» , в меню настроек величину горизонтального угла устанавливают H_z =0^О00^Г00").

• 10.2.5.2 В меню настроек тахеометра именуют (маркируют) точку измерения линейного расстояния «L21» между станциями Т2 и Т1.

Проводят измерение линейного расстояния L21, мм, как горизонтальное проложение.

Результаты измерения автоматически фиксируется в файле проекта.

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 2 мм. В случае расхождения результатов измерений более 2 мм измерения повторяют дважды.

• 10.2.5.3 При оформлении протокола измерений результаты измерений вносят в таблицу Б.3 в соответствующую графу.

• 10.2.6 Измерение горизонтального угла от станции Т2 до опорной точки на экваторе.

• 10.2.6.1 В меню настроек тахеометра именуют (маркируют) точку измерения горизонтального угла «betta12».

• 10.2.6.2 Поворачивая алидаду тахеометра в горизонтальной плоскости против часовой стрелки («левый круг») наводят сетку нитей визира на опорную точку C (рисунок А.7), проводят измерение и считывают показания горизонтального угла Р₁₂ , (рисунок А.7)

Примечание - Так как, значение горизонтального угла измеряется в режиме реального времени операция измерения необходима для записи результата в файл проекта.

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд. В случае расхождения результатов измерений более 2 мм измерения повторяют дважды.

• 10.2.6.3 При оформлении протокола измерений результаты измерений вносят в таблицу Б.4 в соответствующую графу.

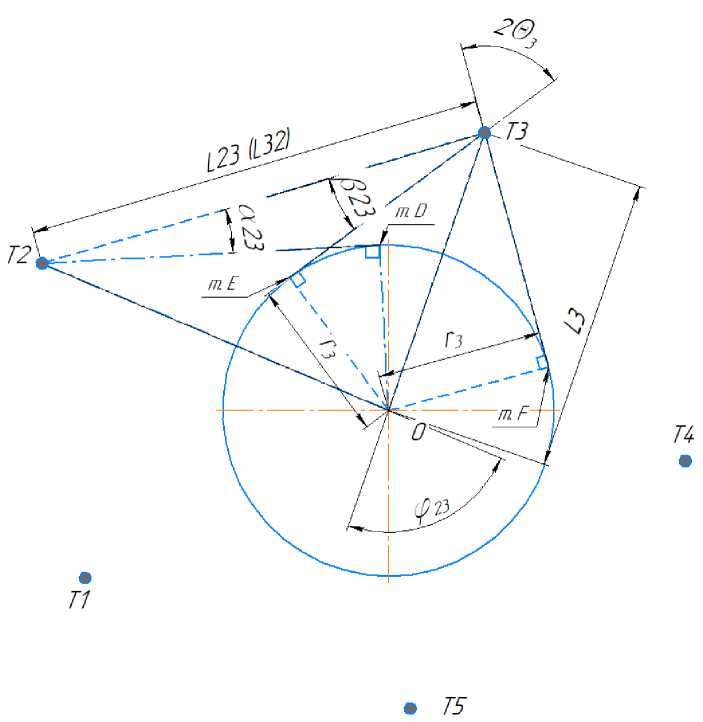

• 10.2.7 Измерение горизонтального угла между опорными точками на экваторе со станции Т2.

• 10.2.7.1  В меню настроек тахеометра именуют (маркируют) точку измерения горизонтального угла «2teta2».

• 10.2.7.2 Поворачивая алидаду тахеометра в горизонтальной плоскости против часовой стрелки («левый круг») наводят сетку нитей визира на опорную точку D (рисунок А.6), проводят измерение и считывают показания горизонтального угла 2&₂ , (рисунок А.7)

Примечание - Так как, значение горизонтального угла измеряется в режиме реального времени операция измерения необходима для записи результата в файл проекта.

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд. В случае расхождения результатов измерений более 5 угловых секунд измерения повторяют дважды.

• 10.2.7.3 При оформлении протокола измерений результаты измерений вносят в таблицу Б.5 в соответствующую графу.

• 10.2.8 Устанавливают станцию № 3. Для этого штатив станции № 1 переносят на ранее размеченное место установки станции № 3 (рисунок А.8).

Размещают на штативе призму и горизонтируют штатив.

• 10.2.9 Измерение линейного расстояния между станциями съемки Т2 и Т3 (рисунок А.3).

• 10.2.9.1 Устанавливают начало отсчета в горизонтальной плоскости со станции Т2, для этого сетку нитей визирной трубы наводят на центр призмы (станция Т2, рисунок А.8). Ориентируют горизонтальных круг («правый круг» , в меню настроек величину горизонтального угла устанавливают H_z =0°00'00").

• 10.2.9.2 В меню настроек тахеометра именуют (маркируют) точку измерения линейного расстояния «L23» между станциями Т2 и Т3.

Проводят измерение линейного расстояния L23, мм, как горизонтальное проложение (рисунок А.3, А.8).

Результаты измерения автоматически фиксируется в файле проекта.

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 2 мм. В случае расхождения результатов измерений более 2 мм измерения повторяют дважды.

• 10.2.9.3 При оформлении протокола измерений результаты измерений вносят в таблицу Б.3 в соответствующую графу.

• 10.2.10 Измерение горизонтального угла от станции Т2 до опорной точки на экваторе (т. D).

• 10.2.10.1 В меню настроек тахеометра именуют (маркируют) точку измерения горизонтального угла «alfa23».

• 10.2.10.2 Поворачивая алидаду тахеометра в горизонтальной плоскости по часовой стрелке («правый круг») наводят сетку нитей визира на опорную точку D (рисунок А.8), проводят измерение и считывают показания горизонтального угла <х₂₃ , (рисунок А.8)

П р и м е ч а н и е - Так как, значение горизонтального угла измеряется в режиме реального времени операция измерения необходима для записи результата в файл проекта.

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд. В случае расхождения результатов измерений более 2 мм измерения повторяют дважды.

• 10.2.10.3 При оформлении протокола измерений результаты измерений вносят в таблицу Б.4 в соответствующую графу.

• 10.2.11 Оставляя неизменным положения штатива № 1 и № 2, тахеометр переустанавливают на штатив № 2 станции Т3, а призму со штатива №2 переустанавливают на штатив № 1 станции Т2.

• 10.2.12 Измерение линейного расстояния между станциями съемки Т3 и Т2 (рисунок А.3).

• 10.2.12.1 Устанавливают начало отсчета в горизонтальной плоскости со станции Т3, для этого сетку нитей визирной трубы наводят на центр призмы (станция Т2, рисунок А.8). Ориентируют горизонтальных круг («левый круг» , в меню настроек величину горизонтального угла устанавливают H_z =0°00'00").

• 10.2.12.2 В меню настроек тахеометра именуют (маркируют) точку измерения линейного расстояния «L32» между станциями Т3 и Т2.

Проводят измерение линейного расстояния L32, мм, как горизонтальное проложение (рисунок А.8).

Результаты измерения автоматически фиксируется в файле проекта.

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 2 мм. В случае расхождения результатов измерений более 2 мм измерения повторяют дважды.

• 10.2.12.3 При оформлении протокола измерений результаты измерений вносят в таблицу Б.3 в соответствующую графу.

• 10.2.13 Измерение горизонтального угла от станции Т3 до опорной точки на экваторе (т. Е рисунок А.8).

• 10.2.13.1 В меню настроек тахеометра именуют (маркируют) точку измерения горизонтального угла «betta23».

• 10.2.13.2 Поворачивая алидаду тахеометра в горизонтальной плоскости против часовой стрелки («левый круг») наводят сетку нитей визира на опорную точку Е (рисунок А.8), проводят измерение и считывают показания горизонтального угла Р₂₃ , (рисунок А.8)

Примечание - Так как, значение горизонтального угла измеряется в режиме реального времени операция измерения необходима для записи результата в файл проекта.

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд. В случае расхождения результатов измерений более 2 мм измерения повторяют дважды.

• 10.2.13.3 При оформлении протокола измерений результаты измерений вносят в таблицу Б.4 Приложения Б в соответствующую графу.

• 10.2.14 Измерение горизонтального угла между опорными точками на экваторе со станции Т3.

• 10.2.14.1  В меню настроек тахеометра именуют (маркируют) точку измерения горизонтального угла «2teta3».

• 10.2.14.2 Поворачивая алидаду тахеометра в горизонтальной плоскости против часовой стрелки («левый круг») наводят сетку нитей визира на опорную точку F (рисунок А.8), проводят измерение и считывают показания горизонтального угла 2&₃ , “, (рисунок А.8)

Примечание - Так как, значение горизонтального угла измеряется в режиме реального времени операция измерения необходима для записи результата в файл проекта.

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд. В случае расхождения результатов измерений более 5 угловых секунд измерения повторяют дважды.

• 10.2.14.3 При оформлении протокола измерений результаты измерений вносят в таблицу Б.5 в соответствующую графу.

• 10.2.15 Устанавливают станцию № 4. Для этого штатив станции № 2 переносят на ранее размеченное место установки станции № 4 (рисунок А.3). Проводят аналогичные операции по 10.2.9 - 10.2.14 для станции Т3-Т4.

• 12.2.16 Проводят аналогичные процедуры по 12.15 для станций Т4-Т5, Т5-Т1.

10.3 Измерения базовой высоты и координаты точки отсчета

• 10.3.1 Базовую высоту резервуара Н_б, мм, измеряют измерительной рулеткой с грузом (рисунок А.9).

• 10.3.1.1 Измерительную рулетку с грузом опускают с верхней точки отсчета значений уровня (фланца уровнемера) до точки отсчета (пункт 3.3) и размечают мелом на обечайке.

• 10.3.1.2 Отсчитывают показания рулетки по верхнему краю фланца уровнемера с точностью до 1 мм. Измерения проводят не менее двух раз. Расхождение между результатами двух измерений должно быть не более ± 2 мм.

• 10.3.1.3 Результаты измерений, вносят в графу 1 таблицы Б.6.

• 10.3.2 Координату точки отсчета измеряют как высоту превышения от нижней точки резервуара до точки начала отсчета (рисунок А.10).

• 10.3.2.1 Нижнюю точку резервуара определяют нивелированием с применением тахеометра и рейки и размечают мелом на обечайке.

• 10.3.2.2 Переустанавливают рейку в точку начала отсчета и проводят нивелирование. Вычисляю расстояние ^f_n , мм, по результатам нивелирования.

• 10.3.2.3 Результат вычисления ^f_n вносят в графу 2 таблицы Б.6.

10.4 Измерение высоты «мертвой» полости резервуара

• 10.4.1 Высоту «мертвой» полости резервуара измеряют как высоту превышения от точки начала отсчета до нижнего среза расходного патрубка (рисунок А.11).

• 10.4.2 Устанавливают рейку в точку начала отсчета и проводят измерение высоты.

• 10.4.3 Переустанавливают рейку в точку нижнего среза расходного патрубка и проводят измерение высоты превышения. Вычисляют расстояние Н , мм, по результатам нивелирования.

• 10.4.4 Результат вычисления Н_мп вносят в графу 3 таблицы Б.6.

10.5 Измерения толщины стенки резервуара

• 10.5.1 Измеряют толщину стенки резервуара З_ст, мм, ультразвуковым толщиномером с верхней и нижней площадок обслуживания. Показания толщиномера отсчитывают с точностью до 0,1 мм.

Измерения проводят не менее двух раз. Расхождение между результатами двух измерений должно быть не более ± 0,2 мм.

• 10.5.2 Результаты измерений Зет вносят в таблицу Б.7.

10.6 Измерение избыточного давления пара

• 10.6.1 При наличии жидкости в резервуаре на момент проведения измерений избыточное давление пара P, МПа, измеряют манометром (штатным), смонтированным на резервуаре.

• 10.6.2 Избыточное давление измеряют перед проведением измерений геометрических параметров резервуара до P и после завершения измерений P .

• 10.6.3 Результаты измерений P вносят в таблицу Б.8.

10.7 Измерение температуры окружающего воздуха

• 10.7.1 Температуру окружающего воздуха около резервуара t_s, ^оС, измеряют термометром стеклянным по ГОСТ 28498. Показания термометра отсчитывают с точностью до 1 ^оС. Измерения проводят не менее двух раз. Расхождение между результатами двух измерений должно быть не более 1 ^оС. Результаты измерений вносят в таблицу Б.2.

• 11 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

11.1 Обработка результатов измерений

Обработку результатов измерений проводят в соответствии с приложением В.

11.2 Составление градуировочной таблицы

• 11.2.1 Градуировочную таблицу составляют, используя формулы (В.18), (В.19), (В.20), (В.21) приложения В, с шагом АН = 1 см, начиная от точки начала отсчета (пункт 3.15) до высоты «мертвой» полости резервуара и далее до предельного уровня наполнения Н _пр, вычисляемого по формуле

Нр= R-f,

где R - радиус резервуара, вычисляемый по формуле (В. 10), мм;

f„ - высота превышения от нижней точки резервуара до точки начала отсчета вычисляемая по формуле (В.16), мм.

• 11.2.2 Порядок расчета при составлении градуировочной таблицы.

• 11.2.2.1 Обработка результатов поверки может быть проведена ручным способом или с использованием ЭВМ.

При применении ЭВМ должна быть разработана программа расчета градуировочной таблицы и аттестована в установленном порядке.

• 11.2.2.2 Результаты измерений оформляют протоколом поверки.

• 11.2.2.3 Протокол поверки является входящим документом при расчете градуировочной таблицы.

• 11.2.2.4 Требования к машинному алгоритму обработки результатов измерений:

- вместимость резервуара, приходящуюся на 1 см высоты наполнения, вычисляют последовательно суммированием значений вместимостей, приходящихся на 1 мм высоты наполнения;

- последовательно суммируя значения вместимостей каждого миллиметра наполнения, вычисляют вместимость резервуара с интервалом 1 см.

• 12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 12.1 Положительные результаты поверки резервуара оформляют свидетельством о поверке в соответствии с Приказом Минпромторга России от 02.07.2015 N 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 12.2 К свидетельству о поверке прилагают:

а) градуировочную таблицу;

б) протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);

в) эскиз резервуара.

г) протокол обработки результатов измерений.

• 12.3 Формы титульного листа градуировочной таблицы и градуировочной таблицы приведены в приложении Г. Форма протокола поверки резервуара приведена в приложении Б. Форма протокола обработки результатов измерений приведена в приложении Д.

Протокол поверки, титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель. Подпись поверителя заверяют знаком поверки.

Протокол поверки подписывает поверитель и лица, принявшие участие в проведении измерений параметров резервуара.

• 12.4 На каждом листе документации (по перечислениям а, б, в пункта 12.2) должен быть проставлен порядковый номер листа.

• 12.5 Градуировочную таблицу на резервуары утверждает руководитель организации, аккредитованной на право проведения поверки.

ПРИЛОЖЕНИЕ А (справочное)

Схема оборудования и измерения параметров при поверке

Рисунок А.1 - Веха телескопическая с призменным отражателем

фланец цроЬнемера

Рисунок А.2 - Схема резервуара сферического РШС-600

Рисунок А.3 - Расположение станций съемки

Рисунок А.4 - Точки измерений на экваторе

x, y, z - локальная система координат; SD - наклонное линейное расстояние; HD - горизонтальное проложение; h - высота превышения; Hz - горизонтальный угол; Vz - вертикальный (зенитный) угол

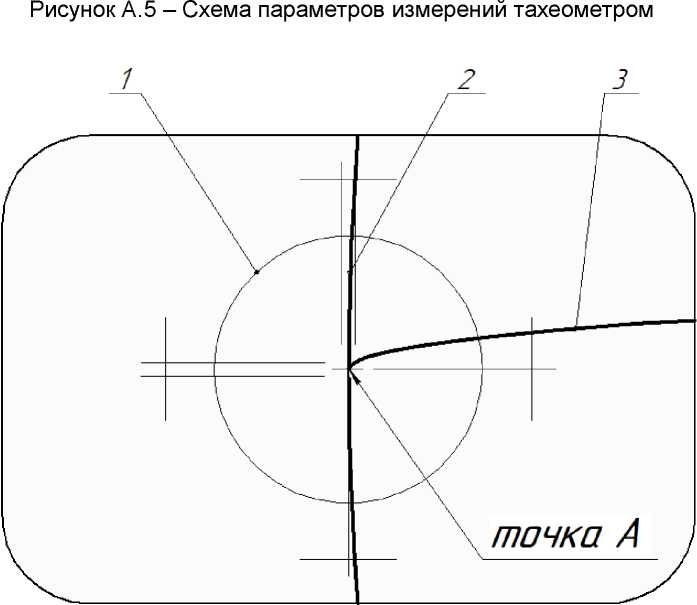

1 - сетка нитей визира; 2 - наружная поверхность сферы; 3 - экватор

Рисунок А.6 - Схема позиционирования линии визирования по вертикальной касательной плоскости к экватору резервуара

Рисунок А.7 - Схема измерений параметров на станциях Т1 и Т2

Рисунок А.8 - Схема измерений параметров на станциях Т2 и Т3

измерительная рулетка с грузом

фланец урайнемера (Верхняя точка отсчета)

точка начала отсчета (точка касания обечайки грузом рулетки)

О О

О О

ПРИЛОЖЕНИЕ Б (обязательное)

ПРОТОКОЛ

измерений параметров резервуара

Таблица Б.1 - Общие данные

Продолжение таблицы Б.1

Окончание таблицы Б.1

Т а б л и ц а Б.2 - Условия проведения измерений

Т а б л и ц а Б.3 - Расстояние между станциями                   В миллиметрах

Таблица Б.4 - Горизонтальные углы                              В град ⁰

продолжение таблицы Б.4

Т а б л и ц а Б.5 - Горизонтальные углы                                  В град ⁰

Т а б л и ц а Б.6 - Результаты измерений высот                В миллиметрах

Т а б л и ц а Б.7 - Толщина стенки резервуара                    В миллиметрах

Т а б л и ц а Б.8 - Избыточное давление пара в резервуаре                В МПа

Должности      Подписи и знак поверки Инициалы, фамилии

где 2©₁₍ 2©₂ - значения горизонтальных углов, принимаемые по таблице, Б.5 соответственно, ^'' .

В.1.3 Наружные радиусы резервуара r₁, r₂, (рисунок В.1), мм, вычисляют по формулам:

r₁ = L₁-si^€>₁;                                             (В.6)

r₂ = L₂sin©₂,                                       (В.7)

где L₁, L₂ - линейные расстояния от станций съемки Т1, Т2 до центра резервуара 0, вычисляемые по формулам (В.2), (В.3) соответственно, мм;

©₁, ©₂ - значения горизонтальных углов, вычисляемые по формулам (В.5), рад.

Рисунок В.1 - Схема параметров измерений и вычислений со станций Т1-Т2

где r - наружный диаметр резервуара, вычисляемый по формуле (В.9), мм:

а_ст - температурный коэффициент линейного расширения материала стенки резервуара, 1/^оС;

t_ст - температура стенки резервуара, принимая по таблице Б.2, ^оС;

\R_p - поправка к значению наружного радиуса резервуара за счет влияния избыточного давления пара в резервуаре (при наличии).

Величину AR, мм, при наличии на момент проведения наружных измерений вычисляют по формуле

ar^^RL,

^p 2 E 8ст

где P - избыточное давление пара в резервуаре, Па;

R - радиус резервуара, мм;

E - модуль упругости материала стенки резервуара, Па (для стали Е = 2,1 • 10¹¹ Па);

§_ст - толщина стенки резервуара, мм.

Внутренний диаметр резервуара D, мм, вычисляют по формуле

D = 2R,

где R - внутренний радиус резервуара, вычисляемый по формуле (В.10), мм. Результаты вычисления D , мм, вносят в «Журнал обработки результатов измерений», форма которого приведена в приложении Д.

В.1.6.1 Толщину стенки резервуара 8_ст, мм, вычисляют по формуле

_s _ ^ст -| + ^ст ₂ °ст^_        2        ,

где 6_ст    5_ст - результаты измерений толщины стенки резервуара, принимаемые

по таблице Б.7, мм.

В.1.6.2 Избыточное давление пара в резервуаре P, МПа, вычисляют по формуле

Р = ^р                       (В.14)

где P, P - результаты измерений избыточного давления пара, принимаемые по таблице Б.8, МПа.

В.2 Вычисление высот параметров резервуара

В.2.1 Базовую высоту резервуара H , мм, вычисляют по формуле

_и   Н'б+ Нб

^Нб~---2---’ где Hq, H£ - результаты измерений базовой высоты резервуара, принимаемые по таблице Б.8 (графа 1), мм.

Результаты вычисления Н , мм, вносят в «Журнал обработки результатов измерений», форма которого приведена в приложении Д.

В.2.2 Координату точки отсчета, как высоту превышения от нижней точки резервуара до точки начала отсчета вычисляют по формуле

_f +f”

f,= f^-,                               (В.16)

где Г_л, f” - результаты измерений высоты превышения, принимаемые по таблице Б.8 (графа 2), мм.

Результаты вычисления f , мм, вносят в «Журнал обработки результатов измерений», форма которого приведена в приложении Д.

В.2.3 Высоту «мертвой» полости резервуара вычисляют по формуле

/-/'   -I-Н"

^нмп ^нмп

2 ^,

где Н'_мп, Н^п - результаты измерений высоты превышения, принимаемые по таблице Б.8 (графа 3), мм.

Результаты вычисления Н , мм, вносят в «Журнал обработки результатов измерений», форма которого приведена в приложении Д.

В.3 Вычисление вместимости резервуара

В.3.1 Вычисление вместимости резервуара в пределах значения раДиуса (экватора)

В.3.1.1 Неизмеряемый объем, как вместимость резервуара от нижней точки резервуара до точки начала отсчета V₀, м³, вычисляют по формуле

⁰     310⁹

где - высота превышения в точке начала отсчета, вычисляемая по формуле (В.16), мм;

R - внутренний радиус резервуара, вычисляемый по формуле (В.10), мм.

Результаты вычисления V₀ , м³, вносят в «Журнал обработки результатов измерений», форма которого приведена в приложении Д.

В.3.1.2 Вместимость «мертвой» полости резервуара У_мп, м³ , вычисляют по формуле

_ Л • ^f + ^Н_мп   3R- f„ + ^Нмп

310^{9          ,}

где Н_мп - высота «мертвой» полости резервуара , вычисляемая по формуле (В. 17), мм.

Результаты вычисления У_мп, м³, вносят в «Журнал обработки результатов измерений», форма которого приведена в приложении Д.

В. 3.1.2 Вместимость резервуара от точки начала отсчета до значения радиуса (экватора) резервуара Vh, м³, вычисляют по формуле

где h - текущая высота, отсчитываемая от точки начала отсчета, мм;

R - внутренний радиус резервуара, вычисляемый по формуле (В.10), мм.

В.3.2 Вычисление вместимости резервуара выше значения раДиуса резервуара (экватора)

В.3.2.1 Вместимость резервуара выше значения радиуса (экватора) резервуара

Vh , м³, вычисляют по формуле

где x - уровень жидкости, значение которого принимают через каждое изменение высоты наполнения на 1 см.

В.3.2.3 Полную вместимость резервуара V , м³, вычисляют по формуле

4л R ³

310⁹ ’

где R - внутренний радиус резервуара, вычисляемый по формуле (В.10), мм.

В.4 Вычисление погрешности определения вместимости резервуара

В.4.1 Расширенную неопределенность (погрешность) вместимости резервуара uVm , %, вычисляют по формуле где uR - расширенная неопределенность внутреннего радиуса резервуара, вычисляемая по формуле (В.30) мм;

R - наружный радиус резервуара, вычисляемый по формуле (В. 10), мм.

В.4.2 Вычисление неопределенности измерений внутреннего радиуса резервуара.

В.4.2.1 Радиус r , мм, вычисляют по формуле (В.6)

,    .                ,     sin Р1₂ +®2   ,

r₁₌ L₁sm®₁, где L =----—----— ■ L₁₂ .

sin ф₁₂

Неопределенность внутреннего радиуса ur₁ , мм, при измерениях станции Т1, мм вычисляют по формуле

Вычисление параметров, входящих в формулу (В.23).

принимаемая по описанию типа тахеометра, равная 5” (0.000024 рад);

и( L₁₂) - расширенная неопределённость линейного расстояния (горизонтального проложения), принимаемая по описанию типа тахеометра, равная 3 мм.

В.4.2.2 Радиус r , мм, вычисляют по формуле (В.7)

Неопределенность внутреннего радиуса и r₂ , мм, при измерениях станции

Т2, мм вычисляют по формуле

Вычисление параметров, входящих в формулу (В.26).

В.4.2.3 Неопределенность внутренних радиусов u r₃ -u r₅ вычисляют аналогично 4.2.1 - 4.2.2.

В. 4.2.4 Неопределенность внутреннего радиуса резервуара вычисляют по

формуле

ur

(В.29)

где i - номер станции , выбирают из ряда 1,2,..., 5;

ur_i - неопределенность радиуса на i станции, мм.

В.4. Вычисление неопределенности наружного радиуса резервуара. Наружный радиус резервуара R вычисляют по формуле (В.10)

^{R = r} |j + ссст ²⁰ - ^т ]- ^ARp“ ⁵ст >

и R =^и R J +[и R ,] +[и R J +[« R ₈] -            (В.ЗО)

Вычисление параметров, входящих в формулу(В.30).

u R _r=u r ■ [1-«ст t„- 20 ]; u R _a = -r- t„- 20 u a_CT ; u R _t=-r-«ст-u t_CT ; u R ₈=-u бст .

где ur - неопределенность внутреннего радиуса, вычисляемая по формуле (В.29), мм;

u а_ст - стандартная неопределенность коэффициента линейного расширения стенки резервуара, вычисляемая по формуле

е </._ст

u «ст =    /^ ,

e а_ст - максимальная погрешность оценки коэффициента линейного расширения стенки резервуара, принимаемая равной : 2 • 10^-6 1/^оС;

u t^ - стандартная неопределенность температуры стенки резервуара, с учетом

прямоугольного распределения, вычисляемая по формуле

2^3

e tp - максимальная погрешность измерения, принимаемая по ОТ пирометра, равная 2 ^оС;

и 8_ст - стандартная неопределенность толщины стенки резервуара, с учетом прямоугольного распределения, вычисляемая по формуле

e 1_ст - расширенная неопределенность толщиномера, принимаемая по ОТ, принимаемая 0,2 мм.

В.5 Составление градуировочной таблицы

В.5.1 Порядок составления градуировочной таблицы приведен в таблице В.1.

Т а б л и ц а В.1

В.5.2 Данные таблицы В.1 не могут быть использованы для практических расчетов.

ПРИЛОЖЕНИЕ Г (обязательное)

Формы титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы

Титульный лист

УТВЕРЖДАЮ

Г Р А Д У И Р О В О Ч Н А Я Т А Б Л И Ц А на резервуар стальной шаровой (сферический) РШС-600

тип

Организация

Погрешность определения вместимости

Программа расчета градуировочной таблицы на ПЭВМ утверждена ФГУП ВНИИР

__________ _______________ г.

Срок очередной поверки

Поверитель

подпись

должность, инициалы, фамилия

Знак поверки

Г.2 Форма градуировочной таблицы

Г Р А Д У И Р О В О Ч Н А Я Т А Б Л И Ц А

Организация _________________________

Резервуар № _________________________

лист

Приложение Д

(обязательное)

Журнал обработки результатов измерений

Резервуар РШС-600 № _________

Организация ___________________

Параметры резервуара

Должности      Подписи Инициалы, фамилии

34

¹

Здесь и далее буквенное обозначение в наименовании таблицы указывает на соответствующее Приложение к настоящей методике
