Номер по Госреестру СИ: 76059-19
76059-19 Акселерометры
(333, 351, 352, 353, 357 и 393)
Назначение средства измерений:
Акселерометры серий 333, 351, 352, 353, 357 и 393 (далее - акселерометры) предназначены для измерений ускорения (виброускорения и пикового ударного ускорения), воздействующего на акселерометр.
Внешний вид.
Акселерометры
Рисунок № 1
Внешний вид.
Акселерометры
Рисунок № 2
Внешний вид.
Акселерометры
Рисунок № 3
Внешний вид.
Акселерометры
Рисунок № 4
Внешний вид.
Акселерометры
Рисунок № 5
Внешний вид.
Акселерометры
Рисунок № 6
Внешний вид.
Акселерометры
Рисунок № 7
Внешний вид.
Акселерометры
Рисунок № 8
Внешний вид.
Акселерометры
Рисунок № 9
Внешний вид.
Акселерометры
Рисунок № 10
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом или методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к акселерометрам серий 333, 351, 352, 353, 357 и 393Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ГОСТ 8.137-84 Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений ускорения при ударном движении
Техническая документация PCB Piezotronics, Inc., США
Поверка
Поверкаосуществляется по документу МП 204/3-10-2019 «Акселерометры серий 333, 351, 352, 353, 357 и 393. Методика поверки», утвержденному ФГУП «ВНИИМС» 22.05.2019 г.
Основные средства поверки:
-
- рабочий эталон 1-го разряда по приказу Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения»;
-
- образцовая установка 1-го разряда с пиковым ударным акселерометром по ГОСТ 8.137-84.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых акселерометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
PCB Piezotronics, Inc., США
Адрес: 3425 Walden Avenue, Depew, NY 14043, USA
Тел.: 716-684-0001
E-mail: info@pcb.com
Заявитель
Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)
ИНН 9710010659
Адрес: г. Москва, Малый Гнездниковский переулок, дом № 12, помещение 1, комната 4 Тел.: +7 (495) 642-49-14
E-mail: info@alphatechgroup.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: +7 (495) 437-55-77 / +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Акселерометры являются преобразователями инерционного типа. Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в образовании электрического заряда на поверхности пьезоэлемента, пропорционального ускорению, воздействующему на акселерометр.
Акселерометры серии 333 выпускаются в следующих модификациях: 333B, 333B30, 333B31, 333B32, 333B35, 333B40, 333B42, 333B45, 333B50 и 333B52.
Акселерометры серии 351 выпускаются в следующих модификациях: 351В03, 351В04, 351В11, 351B12, 351В14, 351В31, 351В41 и 351В42.
Акселерометры серии 352 выпускаются в следующих модификациях: 352А21, 352А24, 352А25, 352A26, 352А58, 352A59, 352А60, 352A71, 352A72, 352А73, 352A74, 352A91, 352A92, 352B, 352B01, 352B10, 352B30, 352B70, 352С03, 352С04, 352C15, 352C17, 352C18, 352C22, 352С23, 352С33, 352С34, 352C41, 352C42, 352C43, 352C65, 352C66, 352C67, 352С68, 352M212 и 352M221. Акселерометры модификаций 352А21, 352А25, 352А71, 352А72, 352А73, 352С22, 352С23, 352С41, 352С42, 352С43 и 352С44 имеют титановый корпус.
Акселерометры серии 353 выпускаются в следующих модификациях: 353В01, 353В02, 353В03, 353В04, 353В11, 353В12, 353В13, 353В14, 353В15, 353В16, 353В17, 353В18, 353В31, 353В32, 353В33, 353В34, 353В51, 353В52, 353В77.
Акселерометры серии 357 выпускаются в следующих модификациях: 357А05, 357А07, 357А08, 357А09, 357А19, 357B63, 357А64, 357А94, 357А95, 357A100, 357В01, 357В02, 357В03, 357В04, 357В06, 357В11, 357В12, 357В14, 357В21, 357В22, 357В33, 357B34, 357В40, 357B45, 357В53, 357В54, 357В61, 357В69, 357В81, 357В82, 357В83, 357С10, 357С71, 357С72, 357С73, 357M168, 357E90, 357E91, 357E92 и 357E93. Данные акселерометры имеют выход по заряду и работают при высоких значениях температур.
Акселерометры серии 393 выпускаются в следующих модификациях: 393А03, 393В04, 393В05, 393В12, 393В31, 393В32 и 393С.
В акселерометрах серий 333,351,352, 357 и модификациях 393А03, 393В04, 393В05, 393В12, 393В31, 393В32 серии 393 в качестве пьезоэлемента используется пьезокерамика.
В акселерометрах серии 353 и модификации 393C серии 393 в качестве пьезоэлемента используется природный кварц.
Все модификации акселерометров в каждой серии отличаются между собой диапазонами измерений, диапазонами рабочих частот, номинальным коэффициентом преобразования, диапазоном рабочих температур, расположением разъема и габаритными размерами.
Модификации акселерометров серий 333, 351, 352, 353, 357 и 393 могут выпускаться в следующих исполнениях:
-
- M - акселерометры поставляются с крепежной шпилькой с метрической резьбой.
-
- TLD - акселерометры со встроенной памятью TEDS, предназначенной для хранения результатов предыдущей калибровки акселерометра.
-
- J -акселерометры с электрически изолированным корпусом;
-
- W - акселерометры со встроенным водонепроницаемым кабелем;
-
- А - установка на связующее вещество;
-
- НТ - акселерометры с верхним пределом диапазона рабочих температур +163 °С;
- Q - Акселерометры с увеличенной постоянной времени разряда;
- OlO - Расширенный низкочастотный диапазон с 0,1 Гц;
Пломбирование акселерометров серий 333, 351, 352, 353, 357 и 393 не предусмотрено.
Общий вид акселерометров серий 333, 351, 352, 353, 357 и 393 приведен на рисунках 1-5.
333B30, 333B32,
351В31, 351В41,
351В42, 352B,
393А03, 393В04,
333B35, 333B40,
333B42, 333B45,
333B50, 333B52,
357B63, 357В40
353В31, 353В33,
353В51, 357В21,
357В33, 357В53,
357В61, 357В69
353В32, 353В34,
353В52, 357В22,
357B34, 357В54
393В05, 393В12,
393В31, 393В32,
393С
Рисунок 1 - Общий вид акселерометров
351В04, 352B70,
352С04, 352С34,
353В02, 353В04,
357В02, 357В04
351В03, 351B12,
352С03, 352С33,
352M221, 353В01,
353В03, 357В01,
357В03
351В11, 352C15,
352C65, 353В11,
353В15, 357В11,
351В14, 352C18,
352С68, 353В14,
353В18, 357В14
Рисунок 2 - Общий вид акселерометров
333B, 333B31
352C41, 352C42,
352C43, 357B45
352B01, 352B10,
352C17, 352C67,
353В13, 353В17,
353В77
352А21, 352А24,
352А25, 352A26,
352А58, 352A59,
352C22, 352С23,
357А07, 357А08, 357А09, 357А19, 357С10
Рисунок 3 - Общий вид акселерометров

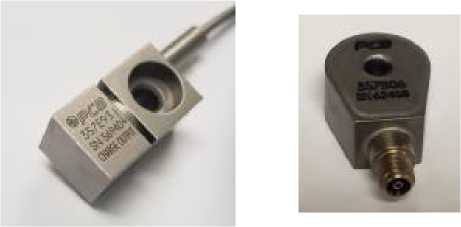

357А94, 357А95, 357В06
357E90, 357E91,
357E92, 357E93
357А64, 357M168
357В81, 357В82,
357В83, 357С71,
357С72, 357С73,
357A100
Рисунок 4 - Общий вид акселерометров
352A91, 352A92
352А60, 352B30,
352C66, 353В12,
353В16, 357В12
357А05
352A71, 352A72,
352А73, 352A74,
352M212
Рисунок 5 - Общий вид акселерометров
Программное обеспечение отсутствует.
Таблица 1 - акселерометров модификаций
333B30, 333B32, 333B35, 333B31, 333B40, 333B42, 333B45, 333B50, 333B52, 333B
Наименование характеристики |
Модификации | ||||
333B30 333B32 333B35 |
333B31 |
333B40 333B42 333B45 |
333B50 333B52 |
333B | |
Значения | |||||
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м^с-2) |
10,2 |
10,2 |
51,0 |
102,0 |
10,2 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % |
±10 |
±10 |
±10 |
±10 |
±20 |
Диапазон измерений виброускорения, м/с2 |
от 0,002 до 490 |
от 0,002 до 490 |
от 0,001 до 98 |
от 0,001 до 49 |
от 0,001 до 490 |
Диапазон рабочих частот, Гц |
от 0,5 до 3000 |
от 0,5 до 3000 |
от 0,5 до 3000 |
от 0,5 до 3000 |
от 2 до 1000 |
Нелинейность амплитудной характеристики на базовой частоте 100 Гц, %, не более |
±1 |
±1 |
±1 |
±1 |
±1 |
Диапазон рабочих частот с неравномерностью амплитудночастотной характеристики, относительно базовой частоты 100 Гц, не более ±5 %, Гц |
от 0,5 до 3000 |
от 0,5 до 3000 |
от 0,5 до 3000 |
от 0,5 до 3000 |
от 2 до 1000 |
Относительный коэффициент поперечного преобразования, %, не более |
5 |
5 |
5 |
5 |
5 |
Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±2 |
±2 |
±2 |
±2 |
±2 |
Параметры электрического питания: напряжение постоянного тока, В |
от 18 до 30 |
от 18 до 30 |
от 18 до 30 |
от 18 до 30 |
от 18 до 30 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
Условия эксплуатации: - диапазон рабочих температур, °С |
от -18 до +66 |
от -18 до +66 |
от -18 до +66 |
от -18 до +66 |
от -18 до +66 |
Продолжение таблицы 1 - акселерометров модификаций 333B30, 333B32, 333B35, 333B31, 333B40, 333B42, 333B45, 333B50, 333B52, 333B
Наименование характеристики |
Модификации | ||||
333B30 333B32 333B35 |
333B31 |
333B40 333B42 333B45 |
333B50 333B52 |
333B | |
Значения | |||||
Габаритные размеры, мм, не более
|
16,0 х10,2 х10,2 |
11,2x14,5 |
17,3х11,4 х11,4 |
17,3х11,4 х11,4 |
12,2x21,3 |
Масса, г, не более |
4,0 |
4,0 |
7,5 |
7,5 |
5,6 |
Варианты исполнений: |
TLD |
TLD |
TLD |
TLD |
TLD |
Таблица 2 - акселерометров модификаций
351В03, 351В04, 351В11, 351B12, 351В14, 351В31, 351В41, 351В42
Наименование характеристики |
Модификации | ||||
351В03 351В04 |
351В11 351B12 |
351В14 |
351В31 |
351В41 351В42 | |
Значения | |||||
Номинальное значение | |||||
коэффициента преобразования на базовой частоте 100 Гц, мВ/(м^с’2) |
1,02 |
0,51 |
0,51 |
5,1 |
10,2 |
Пределы допускаемого | |||||
отклонения действительного | |||||
значения коэффициента преобразования от |
±10 |
±10 |
±10 |
±10 |
±10 |
номинального значения на | |||||
базовой частоте 100 Гц, % | |||||
Диапазон измерений |
от 0,1 до |
от 0,1 до |
от 0,1 до |
от 0,02 до |
от 0,005 до |
виброускорения, м/с2 |
1472 |
2943 |
2943 |
294 |
147 |
Диапазон рабочих частот, Гц |
от 0,35 до |
от 0,35 до |
от 0,35 до |
от 0,35 до |
от 0,35 до |
15000 |
20000 |
20000 |
10000 |
5000 | |
Нелинейность амплитудной характеристики на базовой частоте 100 Гц, %, не более |
±1 |
±1 |
±1 |
±1 |
±1 |
Диапазон рабочих частот с неравномерностью амплитудно-частотной характеристики относительно базовой частоты 100 Гц: - не более ±5 %, Гц |
от 1 до |
от 1 до |
от 1 до |
от 1 до |
от 1 до |
6000 |
10000 |
8000 |
4000 |
2000 | |
- не более ±10 %, Гц |
от 0,7 до |
от 0,7 до |
от 0,7 до |
от 0,7 до |
от 0,7 до |
9000 |
15000 |
10000 |
7000 |
3500 | |
- не более ±3 дБ, Гц |
от 0,35 до |
от 0,35 до |
от 0,35 до |
от 0,35 до |
от 0,35 до |
15000 |
20000 |
20000 |
10000 |
5000 |
Продолжение таблицы 2 - акселерометров модификаций^
Наименование характеристики |
Модификации | ||||
351В03 351В04 |
351В11 351B12 |
351В14 |
351В31 |
351В41 351В42 | |
Значения | |||||
Относительный коэффициент поперечного преобразования, %, не более |
5 |
5 |
5 |
5 |
5 |
Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±5 |
±5 |
±5 |
±5 |
±5 |
Параметры электрического питания: напряжение постоянного тока, В |
от 20 до 30 |
от 20 до 30 |
от 20 до 30 |
от 20 до 30 |
от 20 до 30 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
Условия эксплуатации: - диапазон рабочих температур, °С |
от -196 до +121 |
от -196 до +121 |
от -196 до +121 |
от -196 до +121 |
от -196 до +121 |
Габаритные размеры, мм, не более - диаметр х высота |
12,6x30,3 |
8,0х8,4 |
7,2x16,3 |
19,0x21,6 |
19,1x29,9 |
Масса, г, не более |
9,4 |
2,0 |
1,8 |
20 |
40 |
Варианты исполнений: |
J, A |
J, М, W, A |
J, М, W, A |
J |
J |
Таблица 3 - акселерометров модификаций 352А21, 352C22, 352А58, 352А24, 352А25, 352А73, 352C23, 352C65, 352C66, 352C67, 352С68
Наименование характеристики |
Модификации | ||||
352А21 352C22 352А58 |
352А24 |
352А25 |
352А73 352C23 |
352C65 352C66 352C67 352С68 | |
Значения | |||||
Номинальное значение | |||||
коэффициента преобразования на базовой частоте 100 Гц, мВ/(мгс-2) |
1,02 |
10,2 |
0,25 |
0,51 |
10,2 |
Пределы допускаемого отклонения | |||||
действительного значения | |||||
коэффициента преобразования от номинального значения на базовой |
±15 |
±10 |
±15 |
±20 |
±10 |
частоте 100 Гц, % | |||||
Диапазоны измерений: - виброускорения, м/с2 |
от 0,04 до |
от 0,002 |
от 0,1 до |
от 0,03 |
от 0,002 |
- пикового ударного ускорения, м/с2 |
4900 |
до 490 |
5000 |
до 5000 |
до 491 |
- |
- |
от 196 до |
от 196 до |
- | |
19600 |
9810 | ||||
Диапазон рабочих частот, Гц |
от 0,3 до |
от 0,4 до |
от 0,3 до |
от 0,7 до |
от 0,2 до |
20000 |
12000 |
20000 |
20000 |
20000 | |
Нелинейность амплитудной характеристики, %, не более - при измерении виброускорения на базовой частоте 100 Гц |
±1 |
±1 |
±1 |
±1 |
±1 |
- при измерении пикового ударного ускорения |
±2,5 |
±2,5 | |||
Диапазон рабочих частот с неравномерностью амплитудночастотной характеристики относительно базовой частоты 100 Гц: - не более ±5 %, Гц |
от 1 до |
от 1 до |
от 1 до |
от 2 до |
от 0,5 до |
10000 |
8000 |
10000 |
8000 |
10000 | |
- не более ±10 %, Гц |
от 0,7 до |
от 0,8 до |
от 0,7 до |
от 1,5 до |
от 0,3 до |
13000 |
10000 |
13000 |
20000 |
12000 | |
- не более ±3 дБ, Гц |
от 0,3 до |
от 0,4 до |
от 0,3 до |
от 0,7 до |
от 0,2 до |
20000 |
12000 |
20000 |
20000 |
20000 | |
Относительный коэффициент поперечного преобразования, %, не более |
5 |
5 |
5 |
5 |
5 |
Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±3 |
±3 |
±3 |
±3 |
±3 |
Продолжение таблицы 3 - акселерометров модификаций 352А21, 352C22, 352А58, 352А24, 352А25, 352А73, 352C23, 352C65, 352C66, 352C67, 352С68
Наименование характеристики |
Модификации | ||||
352А21 352C22 352А58 |
352А24 |
352А25 |
352А73 352C23 |
352C65 352C66 352C67 352С68 | |
Значения | |||||
Параметры электрического питания: напряжение постоянного тока, В |
от 18 до 30 |
от 18 до 30 |
от 18 до 30 |
от 18 до 30 |
от 18 до 30 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
Условия эксплуатации: - диапазон рабочих температур, °С |
от -54 до +121 |
от -54 до +121 |
от -54 до +121 |
от -53 до +121 |
от -53 до +93 |
Габаритные размеры, мм, не более
|
9,1х8,4 х5,9 |
12,2х7,1 х4,8 |
11,4х6,4 х3,6 |
8,6х4,1 х2,8 |
7,2x16,1 |
Масса, г, не более |
0,9 |
0,8 |
0,6 |
0,3 |
2,0 |
Варианты исполнений: |
НТ |
- |
НТ |
- |
НТ, J, М, А, W |
Примечания * Верхний предел диапазона рабочих температур для акселерометров исполнения НТ +163 °С. |
Таблица 4 - акселерометров модификаций
352С03, 352С04, 352С33, 352С34, 352A71, 352M212, 352A72, 352A74
Наименование характеристики |
Модификации | ||||
352С03 352С04 |
352С33 352С34 |
352A71 352M212 |
352A72 |
352A74 | |
Значения | |||||
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м^с-2) |
1,0 |
10,0 |
1,02 |
1,02 |
10,2 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % |
±10 |
±10 |
±15 |
±15 |
±10 |
Диапазон измерений виброускорений, м/с2 |
от 0,005 до 5000 |
от 0,002 до 500 |
от 0,03 до 4900 |
от 0,03 до 4900 |
от 0,002 до 490 |
Диапазоны рабочих частот, Гц |
от 0,3 до 15000 |
от 0,3 до 15000 |
от 0,2 до 20000 |
от 0,5 до 4500 |
от 0,4 до 12000 |
Наименование характеристики |
Модификации | ||||
352С03 352С04 |
352С33 352С34 |
352A71 352M212 |
352A72 |
352A74 | |
Значения | |||||
Нелинейность амплитудной характеристики на базовой частоте 100 Гц, %, не более |
±1 |
±1 |
±1 |
±1 |
±1 |
Диапазон рабочих частот с неравномерностью амплитудночастотной характеристики относительно базовой частоты 100 Гц:
|
от 0,5 до 10000 от 0,3 до 15000 |
от 0,5 до 10000 от 0,3 до 15000 |
от 0,5 до 10000 от 0,35 до 16000 от 0,2 до 20000 |
от 0,5 до 4500 |
от 1 до 8000 от 0,8 до 10000 от 0,4 до 12000 |
Относительный коэффициент поперечного преобразования, %, не более |
5 |
5 |
5 |
5 |
5 |
Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±3 |
±3 |
±3 |
±3 |
±3 |
Параметры электрического питания: напряжение постоянного тока, В |
от 18 до 30 |
от 18 до 30 |
от 18 до 30 |
от 18 до 30 |
от 18 до 30 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
Условия эксплуатации: - диапазон рабочих температур, * °С |
от -54 до +121 |
от -54 до +93 |
от -54 до +93 |
от -54 до +93 |
от -54 до +93 |
Габаритные размеры, мм, не более
|
11,2x22,4 |
11,2x22,4 |
10,4x6,4 x3,6 |
10,4x6,4 x3,6 |
9,9x7,1 x4,9 |
Масса, г, не более |
5,8 |
5,8 |
0,7 |
0,7 |
1,3 |
Варианты исполнений: |
НТ, J, TLD, W |
НТ, J, TLD, W |
- |
- |
- |
Примечания
* Верхний предел диапазона рабочих температур для акселерометров исполнения НТ +163 °С.
352А60, 352B, 352B01, 352B10, 352] |
B30 | ||||
М |
одификации | ||||
Наименование характеристики |
352А60 |
352B |
352B01 |
352B10 |
352B30 |
Значения | |||||
Номинальное значение | |||||
коэффициента преобразования на базовой частоте 100 Гц, мВ/(мгс-2) |
1,02 |
102 |
0,1 |
1,02 |
1,02 |
Пределы допускаемого отклонения | |||||
действительного значения | |||||
коэффициента преобразования от номинального значения на базовой |
±15 |
±5 |
±20 |
±10 |
±10 |
частоте 100 Гц, % | |||||
Диапазоны измерений: - виброускорения, м/с2 |
от 0,02 до |
от 0,001 |
от 0,2 до |
от 0,03 |
от 0,04 до |
- пикового ударного ускорения, м/с2 |
4900 |
до 49,1 |
5000 |
до 4905 |
4905 |
от 196 до | |||||
- |
- |
49050 |
- |
- | |
Диапазон рабочих частот, Гц |
от 5 до |
от 1 до |
от 1 до |
от 1 до |
от 15 до |
20000 |
15000 |
20000 |
17000 |
4500 | |
Нелинейность амплитудной характеристики, %, не более - при измерении виброускорения на базовой частоте 100 Гц |
±1 |
±1 |
±1 |
±1 |
±1 |
- при измерении пикового ударного ускорения |
±2,5 | ||||
Диапазон рабочих частот с неравномерностью амплитудно- | |||||
частотной характеристики относительно базовой частоты | |||||
100 Гц: - не более ±5 %, Гц |
от 2 до |
от 2 до |
от 2 до |
от 15 до | |
- |
10000 |
10000 |
10000 |
4500 | |
- не более ±10 %, Гц |
от 1 до |
от 1 до |
от 1 до | ||
- |
15000 |
20000 |
17000 |
- | |
- не более ±3 дБ, Гц |
от 5 до 20000 | ||||
Относительный коэффициент поперечного преобразования, %, не более |
5 |
5 |
5 |
5 |
5 |
Предел допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±3 |
±3 |
±3 |
±3 |
±3 |
Продолжение таблицы 5 - акселерометров
модификаций 352А60, 352B, 352B0 |
, 352B10, 352B30 | ||||
Наименование характеристики |
М |
одификации | |||
352А60 |
352B |
352B01 352B10 |
352B30 | ||
Значения | |||||
Параметры электрического питания: напряжение постоянного тока, В |
от 18 до 30 |
от 20 до 30 |
от 18 до 30 |
от 18 до 30 |
от 18 до 30 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
Условия эксплуатации: - диапазон рабочих температур, °С |
от -54 до +121 |
от -54 до +93 |
от -54 до +121 |
от -54 до +121 |
от -54 до +121 |
Габаритные размеры, мм, не более - диаметр х высота |
10,7х21,6 |
18,8x27,9 |
6,1х8,1 |
6,1х8,1 |
10,7x22,1 |
Масса, г, не более |
6,0 |
25,0 |
0,7 |
0,7 |
7 |
Варианты исполнений: |
М, А |
J, TLD, W |
- |
- |
M |
Таблица 6 - акселерометров модификаций 352B70, 352C15, 352C17, 352C18, 352C41, 352C42, 352C43
Наименование характеристики |
Модификации | ||||
352B70 |
352C15 352C17 352C18 |
352C41 |
352C42 |
352C43 | |
Значения | |||||
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м^с-2) |
0,1 |
1,02 |
1,02 |
10,2 |
1,02 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % |
±20 |
±10 |
±10 |
±10 |
±10 |
Диапазоны измерений:
|
от 0,25 до 5000 от 196 до 49000 |
от 0,005 до 4905 |
от 0,008 до 4905 |
от 0,005 до 491 |
от 0,008 до 4905 |
Диапазон рабочих частот, Гц |
от 0,4 до 20000 |
от 0,35 до 20000 |
от 0,3 до 15000 |
от 0,3 до 15000 |
от 0,3 до 13000 |
Наименование характеристики |
Модификации | ||||
352B70 |
352C15 352C17 352C18 |
352C41 |
352C42 |
352C43 | |
Значения | |||||
Нелинейность амплитудной характеристики, %, не более
ударного ускорения |
±1 ±2,5 |
±1 |
±1 |
±1 |
±1 |
Диапазон рабочих частот с неравномерностью амплитудно-частотной характеристики относительно базовой частоты 100 Гц:
|
от 0,7 до 9000 от 0,4 до 20000 |
от 1 до 12000 от 0,7 до 18000 от 0,35 до 20000 |
от 1 до 9000 от 0,5 до 10000 от 0,3 до 15000 |
от 1 до 9000 от 0,5 до 10000 от 0,3 до 15000 |
от 1 до 8000 от 0,5 до 10000 от 0,3 до 13000 |
Относительный коэффициент поперечного преобразования, %, не более |
7 |
5 |
5 |
5 |
5 |
Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±3 |
±3 |
±3 |
±3 |
±3 |
Параметры электрического питания: напряжение постоянного тока, В |
от 20 до 30 |
от 18 до 30 |
от 18 до 30 |
от 18 до 30 |
от 18 до 30 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
Наименование характеристики |
Модификации | ||||
352B70 |
352C15 352C17 352C18 |
352C41 |
352C42 |
352C43 | |
Значения | |||||
Условия эксплуатации: - диапазон рабочих температур, °С |
от -54 до +121 |
от -54 до +121 |
от -54 до +121 |
от -54 до +121 |
от -54 до +121 |
Габаритные размеры, мм, не более - диаметр х высота |
9,5x22,9 |
7,2x16,1 |
9,7х9,7 |
9,7х9,7 |
11,1x10,7 |
Масса, г, не более |
4,3 |
2,0 |
2,8 |
2,8 |
3,0 |
Варианты исполнений: |
- |
A, J, M, W |
- |
- |
- |
Таблица 7 - акселерометров модификаций
352A91, 352A92, 352A26, 352A59, 3521 |
M221 | ||||
М |
одификации | ||||
Наименование характеристики |
352A91 |
352A92 |
352A26 |
352A59 |
352M221 |
Значения | |||||
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м^с-2) |
0,1 |
0,025 |
1,02 |
1,02 |
1,02 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % |
±20 |
±20 |
±20 |
±15 |
±15 |
Диапазоны измерений: - виброускорения, м/с2 |
от 0,2 до |
от 0,39 |
от 0,03 |
от 0,05 |
от 0,01 до |
- пикового ударного ускорения, м/с2 |
5000 |
до 5000 |
до 4905 |
до 4900 |
4905 |
от 196 до |
от 196 |
- |
- |
- | |
49050 |
до 98000 | ||||
Диапазон рабочих частот, Гц |
от 1 до |
от 1 до |
от 0,7 до |
от 0,5 до |
от 0,5 до |
20000 |
20000 |
20000 |
20000 |
10000 | |
Нелинейность амплитудной характеристики, %, не более - при измерении виброускорения на базовой частоте 100 Гц |
±1 |
±1 |
±1 |
±1 |
±1 |
- при измерении пикового ударного ускорения |
±2,5 |
±2,5 |
Наименование характеристики |
Модификации | ||||
352A91 |
352A92 352A26 352A59 |
352M221 | |||
Значения | |||||
Диапазон рабочих частот с неравномерностью амплитудночастотной характеристики относительно базовой частоты 100 Гц:
|
от 1,2 до 10000 от 1 до 20000 |
от 1,2 до 10000 от 1 до 20000 |
от 2 до 10000 от 1,5 до 15000 от 0,7 до 20000 |
от 1 до 10000 от 0,7 до 20000 от 0,5 до 20000 |
от 1 до 6000 от 0,5 до 10000 |
Относительный коэффициент поперечного преобразования, %, не более |
5 |
5 |
5 |
5 |
5 |
Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±3 |
±3 |
±3 |
±3 |
±3 |
Параметры электрического питания: напряжение постоянного тока, В |
от 18 до 30 |
от 18 до 30 |
от 22 до 30 |
от 18 до 30 |
от 18 до 30 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
Условия эксплуатации: - диапазон рабочих температур, °С |
от -54 до +163 |
от -54 до +163 |
от -54 до +121 |
от -54 до +121 |
от -54 до +121 |
Габаритные размеры, мм, не более
|
5,5х3,5 х2,6 |
5,5х3,5 х2,6 |
8,6х4,1 х2,8 |
12,2х6,4х 5,6 |
11,1x18,0 |
Масса, г, не более |
0,2 |
0,2 |
0,2 |
0,9 |
6,3 |
Варианты исполнений: |
- |
- |
- |
TLD |
- |
Таблица 8 - акселерометров модификаций 353В01, 353В02, 353B03, 353B04, 353B11, 353B12, 353B13, 353B14, 353B15, 353B16, 353B17, 353B18
Наименование характеристики |
Модификации | ||||
353В01 353В02 |
353B03 353B04 |
353B11 353B12 353B13 353B14 |
353B15 353B16 |
353B17 353B18 | |
Значения | |||||
Номинальное значение | |||||
коэффициента преобразования на базовой частоте 100 Гц, мВ/(мгс-2) |
2,04 |
1,02 |
0,51 |
1,02 |
1,02 |
Пределы допускаемого отклонения | |||||
действительного значения | |||||
коэффициента преобразования от номинального значения на базовой |
±5 |
±5 |
±10 |
±10 |
±10 |
частоте 100 Гц, % | |||||
Диапазоны измерений: - виброускорения, м/с2 |
от 0,03 до |
от 0,03 до |
от 0,1 до |
от 0,05 до |
от 0,05 до |
- пикового ударного ускорения, м/с2 |
2453 |
4905 |
5000 |
4905 |
4905 |
- |
- |
от 196 до 9810 |
- |
- | |
Диапазон рабочих частот, Гц |
от 0,35 до |
от 0,35 до |
от 0,35 |
от 0,35 до |
от 0,35 до |
18000 |
20000 |
до 20000 |
20000 |
20000 | |
Нелинейность амплитудной характеристики, %, не более - при измерении виброускорения на базовой частоте 100 Гц |
±1 |
±1 |
±1 |
±1 |
±1 |
- при измерении пикового ударного ускорения |
±2,5 | ||||
Диапазон рабочих частот с неравномерностью амплитудно- | |||||
частотной характеристики относительно базовой частоты | |||||
100 Гц: - не более ±5 %, Гц |
от 1 до |
от 1 до |
от 1 до |
от 1 до |
от 1 до |
7000 |
7000 |
10000 |
10000 |
10000 | |
- не более ±10 %, Гц |
от 0,7 до |
от 0,7 до |
от 0,7 до |
от 0,7 до |
от 0,7 до |
10000 |
11000 |
20000 |
20000 |
18000 | |
- не более ±3 дБ, Гц |
от 0,35 до |
от 0,35 до |
от 0,35 |
от 0,35 до |
от 0,35 до |
18000 |
20000 |
до 20000 |
20000 |
20000 | |
Относительные коэффициенты поперечного преобразования, %, не более |
5 |
5 |
5 |
5 |
5 |
Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±3 |
±3 |
±3 |
±3 |
±3 |
Продолжение таблицы 8 - акселерометров модификаций 353В01, 353В02, 353B03, 353B04, 353B11, 353B12, 353B13, 353B14, 353B15, 353B16, 353B17, 353B18
Наименование характеристики |
Модификации | ||||
353В01 353В02 |
353B03 353B04 |
353B11 353B12 353B13 353B14 |
353B15 353B16 |
353B17 353B18 | |
Значения | |||||
Параметры электрического питания: напряжение постоянного тока, В |
от 18 до 30 |
от 18 до 30 |
от 18 до 30 |
от 18 до 30 |
от 18 до 30 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
Условия эксплуатации: - диапазон рабочих температур, °С |
от -54 до +121 |
от -54 до +121 |
от -54 до +121 |
от -54 до +121 |
от -54 до +121 |
Габаритные размеры, мм, не более - диаметр x высота |
12,7x30,2 |
12,7x29,0 |
7,9x18,8 |
7,9x17,3 |
7,9x18,8 |
Масса, г, не более |
12,7 |
12,7 |
2,0 |
2,0 |
2,0 |
Варианты исполнений: |
J, TLD, W, Q |
J, W, Q |
A, J, M, Q, W |
A, M, J, W, Q |
A, M, J, W, Q |
Таблица 9 - акселерометров модификаций 353B31, 353B32, 353B33, 353B34, 353B51, 353B52, 353B77
Наименование характеристики |
Модификации | ||||
353B31 353B32 |
353B33 353B34 |
353B51 353B52 |
353B51 OlO 353B52 OlO |
353B77 | |
Значения | |||||
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м^с’2) |
5,1 |
10,2 |
51,0 |
51,0 |
0,204 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % |
±5 |
±5 |
±5 |
±5 |
±20 |
Диапазоны измерений:
|
от 0,01 до 981 |
от 0,005 до 491 |
от 0,004 до 98,1 |
от 0,004 до 98,1 |
от 0,5 до 5000 от 196 до 24525 |
Диапазон рабочих частот, Гц |
от 0,35 до 15000 |
от 0,35 до 12000 |
от 0,35 до 7000 |
от 0,1 до 7000 |
от 0,35 до 20000 |
Наименование характеристики |
Модификации | ||||
353B31 353B32 |
353B33 353B34 |
353B51 353B52 |
353B51 OlO 353B52 OlO |
353B77 | |
Значения | |||||
Нелинейность амплитудной характеристики, %, не более
|
±1 |
±1 |
±1 |
±1 |
±1 ±2,5 |
Диапазон рабочих частот с неравномерностью амплитудночастотной характеристики относительно базовой частоты 100 Гц:
|
от 1 до 5000 от 0,7 до 8000 от 0,35 до 15000 |
от 1 до 4000 от 0,7 до 7000 от 0,35 до 12000 |
от 1 до 2000 от 0,7 до 4000 от 0,35 до 7000 |
от 1 до 2000 от 0,7 до 4000 от 0,1 до 7000 |
от 1 до 10000 от 0,7 до 20000 от 0,35 до 20000 |
Относительный коэффициент поперечного преобразования, %, не более |
5 |
5 |
5 |
5 |
5 |
Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±3 |
±3 |
±3 |
±3 |
±3 |
Параметры электрического питания: напряжение постоянного тока, В |
от 18 до 30 |
от 18 до 30 |
от 18 до 30 |
от 18 до 30 |
от 18 до 30 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
Условия эксплуатации: -диапазон рабочих температур, °С |
от -54 до +121 |
от -54 до +121 |
от -54 до +121 |
от -54 до +121 |
от -54 до +121 |
Габаритные размеры, мм, не более - диаметр x высота |
19,1x29,9 |
19,1x32,0 |
19,1x29,9 |
19,1x29,9 |
7,5x15,0 |
Масса, г, не более |
20 |
27 |
32 |
32 |
1,7 |
Варианты исполнений: |
J, Q, W |
J, Q, W |
J, Q |
- |
A, J, M, W |
Таблица 10 - акселерометров модификаций 357A05, 357А07, 357А08, 357A19, 357А09
Наименование характеристики |
Модификации | |||
357A05 |
357А07 |
357А08 357A19 |
357А09 | |
Значения | ||||
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, пКлДмгс-2) |
1,7 |
0,17 |
0,036 |
0,17 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % |
±15 |
±20 |
±20 |
±20 |
Диапазоны измерений: - виброускорения, м/с2 |
от 0,01 до 4900 |
от 0,5 до 5000 |
от 0,1 до 5000 |
от 0,5 до 5000 |
- пикового ударного ускорения, м/с2 |
от 196 до |
от 196 до |
от 196 до | |
19620 |
9800 |
19620 | ||
Диапазон рабочих частот, Гц |
от 0,5 до |
от 0,5 до |
от 0,5 до |
от 0,5 до |
12000 |
20000 |
20000 |
13000 | |
Нелинейность амплитудной характеристики, %, не более - при измерении виброускорения на базовой частоте 100 Гц |
±1 |
±1 |
±1 |
±1 |
- при измерении пикового ударного ускорения |
±2,5 |
±2,5 |
±2,5 | |
Диапазон рабочих частот с неравномерностью амплитудночастотной характеристики относительно базовой частоты 100 Гц: - не более ±5 %, Гц |
от 0,5 до |
от 0,5 до |
от 0,5 до |
от 0,5 до |
10000 |
15000 |
12000 |
10000 | |
- не более ±10 %, Гц |
от 0,5 до |
от 0,5 до |
от 0,5 до |
от 0,5 до |
12000 |
20000 |
20000 |
13000 | |
Относительный коэффициент поперечного преобразования, %, не более |
5 |
5 |
5 |
5 |
Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±3 |
±3 |
±3 |
±3 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до |
от +20 до |
от +20 до |
от +20 до |
+25 |
+25 |
+25 |
+25 | |
Условия эксплуатации: - диапазон рабочих температур, °С |
от -54 до |
от -73 до |
от -73 до |
от -73 до |
+177 |
+260 |
+177 |
+177 |
Наименование характеристики |
Модификации | |||
357A05 |
357А07 |
357А08 357A19 |
357А09 | |
Значения | ||||
Габаритные размеры, мм, не более - длина х ширина х высота |
24,1x16,0x10,2 |
10,7x6,4x4,9 |
4,1х6,9х2,8 |
11,4x6,4x3,6 |
Масса, г, не более |
10,0 |
0,96 |
0,2 |
0,6 |
Варианты исполнений: |
А, М, W |
- |
- |
- |
Таблица 11 - акселерометров модификаций 357A63, 357А64, 357А94, 357А95, 357A100, 357С10
Наименование характеристики |
Модификации | ||||
357А63 |
357А64 |
357А94 357А95 |
357A100 |
357С10 | |
Значения | |||||
Номинальное значение | |||||
коэффициента преобразования на базовой частоте 100 Гц, пКл/(м^с’2) |
0,054 |
0,117 |
0,34 |
0,51 |
0,17 |
Пределы допускаемого отклонения | |||||
действительного значения | |||||
коэффициента преобразования от номинального значения на базовой |
±10 |
±10 |
±10 |
±10 |
±20 |
частоте 100 Гц, % | |||||
Диапазоны измерений: - виброускорения, м/с2 |
от 0,5 до |
от 0,5 до |
от 0,1 до |
от 0,1 до |
от 0,1 до |
5000 |
5000 |
5000 |
1962 |
4905 | |
- пикового удар2ного ускорения, м/с2 |
от 196 до |
от 196 до |
от 196 до |
- |
- |
49050 |
9800 |
9800 | |||
Диапазон рабочих частот, Гц |
от 0,5 до |
от 0,5 до |
от 0,5 до |
от 0,5 до |
от 0,5 до |
10000 |
10000 |
5000 |
5000 |
13000 | |
Нелинейность амплитудной характеристики, %, не более - при измерении виброускорения на базовой частоте 100 Гц |
±1 |
±1 |
±1 |
±1 |
±1 |
- при измерении пикового ударного ускорения |
±2,5 |
±2,5 |
±2,5 | ||
Диапазон рабочих частот с неравномерностью амплитудно- | |||||
частотной характеристики относительно базовой частоты | |||||
100 Гц: - не более ±5 %, Гц |
от 0,5 до |
от 0,5 до |
от 0,5 до | ||
3000 |
4000 |
10000 | |||
- не более ±10 %, Гц |
от 0,5 до |
от 0,5 до |
от 0,5 до |
от 0,5 до |
от 0,5 до |
10000 |
10000 |
5000 |
5000 |
13000 |
Наименование характеристики |
Модификации | ||||
357А63 |
357А64 |
357А94 357А95 |
357A100 |
357С10 | |
Значения | |||||
Относительный коэффициент поперечного преобразования, %, не более |
3 |
5 |
5 |
5 |
5 |
Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±5 |
±5 |
±5 |
±5 |
±3 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
Условия эксплуатации: - диапазон рабочих температур, °С |
от -54 до +538 |
от -54 до +650 |
от -54 до +650 |
от -54 до +482 |
от -73 до +177 |
Габаритные размеры, мм, не более - длина х ширина х высота |
10,2х10,2 х10,2 |
22,1x13,0 х11,9 |
24,1x14,2 х14,2 |
19x38,1 х47,8 |
11,4х6,4 х3,6 |
Масса, г, не более |
8,7 |
15 |
15 |
65,8 |
0,45 |
Варианты исполнений: |
- |
- |
- |
- |
- |
Таблица 12 - акселерометров модификаций
357B01, 357B02, 357B03, 357B04, 357B06, 357B11, 357B12, 357B14, 357B21, 357B22
Наименование характеристики |
Модификации | ||||
357B01 |
357B03 |
357B11 |
357B21 | ||
357B02 |
357B04 |
357B06 |
357B12 357B14 |
357B22 | |
Значения | |||||
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, пКл/(м^с-2) |
1,53 |
1,02 |
0,51 |
0,31 |
3,1 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % |
±15 |
±15 |
±20 |
±10 |
±15 |
Диапазоны измерений:
|
от 0,5 до 5000 от 196 до 17600 |
от 0,5 до 5000 от 196 до 19600 |
от 0,1 до 4905 |
от 0,5 до 5000 от 196 до 22600 |
от 0,5 до 5000 от 196 до 14700 |
Диапазон рабочих частот, Гц |
от 0,5 до 16000 |
от 0,5 до 18000 |
от 0,5 до 20000 |
от 0,5 до 20000 |
от 0,5 до 8500 |
Продолжение таблицы 12 - акселерометров модификаций 357B01, 357B02, 357B03, 357B04, 357B06, 357B11, 357B12, 357B14, 357B21, 357B22
Модификации | |||||
Наименование характеристики |
357B01 |
357B03 |
357B06 |
357B11 |
357B21 |
357B02 |
357B04 |
357B12 357B14 |
357B22 | ||
Значения | |||||
Нелинейность амплитудной характеристики, %, не более - при измерении виброускорения на базовой частоте 100 Гц |
±1 |
±1 |
±1 |
±1 |
±1 |
- при измерении пикового ударного ускорения |
±2,5 |
±2,5 |
±2,5 |
±2,5 | |
Диапазон рабочих частот с неравномерностью амплитудно- | |||||
частотной характеристики относительно базовой частоты | |||||
100 Гц: - не более ±5 %, Гц |
от 0,5 до |
от 0,5 до |
от 0,5 до |
от 0,5 до |
от 0,5 до |
9000 |
9000 |
10000 |
12000 |
6000 | |
- не более ±10 %, Гц |
от 0,5 до |
от 0,5 до |
от 0,5 до |
от 0,5 до |
от 0,5 до |
10000 |
12000 |
15000 |
16000 |
7500 | |
- не более ±3 дБ, Гц |
от 0,5 до |
от 0,5 до |
от 0,5 до |
от 0,5 до |
от 0,5 до |
16000 |
18000 |
20000 |
20000 |
8500 | |
Относительный коэффициент поперечного преобразования, %, не более |
5 |
5 |
5 |
5 |
5 |
Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±3 |
±3 |
±3 |
±3 |
±5 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до |
от +20 до |
от +20 |
от +20 |
от +20 до |
+25 |
+25 |
до +25 |
до +25 |
+25 | |
Условия эксплуатации: -диапазон рабочих температур, °С |
от -71 до |
от -71 до |
от -54 до |
от -54 до |
от -71 до |
+260 |
+260 |
+260 |
+260 |
+260 | |
Габаритные размеры, мм, не более - длина х ширина х высота |
16,4x9,6 | ||||
x5,8 | |||||
- диаметр х высота |
12,5x30,2 |
12,5x30,2 |
7,1x16,3 |
15,9x29,3 | |
Масса, г, не более |
12 |
11 |
2,3 |
2,0 |
21 |
Варианты исполнений: |
W, J |
W, J |
M |
J, M, W, A |
W, J |
Таблица 13 - акселерометров модификаций 357B33, 357B34, 357B40, 357В53, 357В54, 357В61, 356В69
Наименование характеристики |
Модификации | ||||
357B33 357B34 |
357B40 |
357В53 357В54 |
357В61 |
356В69 | |
Значения | |||||
Номинальное значение | |||||
коэффициента преобразования на базовой частоте 100 Гц, пКл/(м^с-2) |
10,2 |
0,51 |
10,2 |
1,02 |
0,357 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % |
±15 |
±20 |
±15 |
±10 |
±10 |
Диапазоны измерений: - виброускорения, м/с2 |
от 0,1 до |
от 0,5 до |
от 0,1 до |
от 0,5 до |
от 0,1 до |
- пикового ударного ускорения, м/с2 |
1470 |
5000 |
1470 |
5000 |
4905 |
- |
от 196 до |
- |
от 196 до |
- | |
9810 |
9810 | ||||
Диапазон рабочих частот, Гц |
от 0,5 до |
от 0,5 до |
от 0,5 до |
от 0,5 до |
от 0,5 до |
5500 |
13000 |
5500 |
5000 |
6000 | |
Нелинейность амплитудной характеристики, %, не более - при измерении виброускорения на базовой частоте 100 Гц |
±1 |
±1 |
±1 |
±1 |
±1 |
- при измерении пикового ударного ускорения |
±2,5 |
±2,5 | |||
Диапазон рабочих частот с неравномерностью амплитудно- | |||||
частотной характеристики относительно базовой частоты | |||||
100 Гц: - не более ±5 %, Гц |
от 0,5 до |
от 0,5 до |
от 0,5 до |
от 0,5 до |
от 0,5 до |
3000 |
10000 |
3000 |
5000 |
6000 | |
- не более ±10 %, Гц |
от 0,5 до |
от 0,5 до |
от 0,5 до |
- |
- |
3500 |
13000 |
3500 | |||
- не более ±3 дБ, Гц |
от 0,5 до |
- |
от 0,5 до |
- |
- |
5500 |
5500 | ||||
Относительный коэффициент поперечного преобразования, %, не более |
5 |
5 |
5 |
3 |
5 |
Наименование характеристики |
Модификации | ||||
357B33 357B34 |
357B40 |
357В53 357В54 |
357В61 |
356В69 | |
Значения | |||||
Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±3 |
±3 |
±3 |
±5 |
±5 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
Условия эксплуатации: - диапазон рабочих температур, °С |
от -71 до +260 |
от -54 до +257 |
от -71 до +288 |
от -54 до +482 |
от -54 до +482 |
Габаритные размеры, мм, не более
|
19,1x33 |
16,0х10,2 х10,2 |
19,1x36,3 |
15,9x25,4 |
11,4x22,2 |
Масса, г, не более |
45 |
4,3 |
51 |
30 |
16 |
Варианты исполнений: |
W, J |
- |
- |
- |
- |
Таблица 14 - акселерометров модификаций 357В81, 357В82, 357В83, 357M168, 357B45
Наименование характеристики |
М |
одификации | |||
357В81 |
357В82 |
357В83 |
357M168 |
357B45 | |
Значения | |||||
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, пКл/(м^с-2) |
2,04 |
5,1 |
10,2 |
0,117 |
0,26 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % |
±5 |
±5 |
±5 |
±10 |
±20 |
Диапазоны измерений:
|
от 0,5 до 5000 от 196 до 19620 |
от 0,5 до 5000 от 196 до 9810 |
от 0,1 до 4905 |
от 0,5 до 5000 от 196 до 9810 |
от 0,1 до 4905 |
Диапазон рабочих частот, Гц |
от 0,5 до 9000 |
от 0,5 до 6000 |
от 0,5 до 6000 |
от 0,5 до 10000 |
от 0,5 до 10000 |
Наименование характеристики |
М |
одификации | |||
357В81 |
357В82 |
357В83 357M168 |
357B45 | ||
Значения | |||||
Нелинейность амплитудной характеристики, %, не более
|
±1 ±2,5 |
±1 ±2,5 |
±1 |
±1 ±2,5 |
±1 |
Диапазон рабочих частот с неравномерностью амплитудночастотной характеристики относительно базовой частоты 100 Гц:
|
от 0,5 до 9000 |
от 0,5 до 6000 |
от 0,5 до 6000 |
от 0,5 до 10000 |
от 0,5 до 8000 от 0,5 до 10000 |
Относительный коэффициент поперечного преобразования, %, не более |
5 |
5 |
5 |
5 |
5 |
Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±3 |
±3 |
±3 |
±5 |
±3 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
Условия эксплуатации: -диапазон рабочих температур, °С |
от -71 до +260 |
от -54 до +260 |
от -54 до +260 |
от -55 до +650 |
от -73 до +177 |
Габаритные размеры, мм, не более
|
19x25,4 |
19x25,4 |
19x25,4 |
14x12,7 x10,2 |
9,7х9,7 |
Масса, г, не более |
50 |
50 |
50 |
50 |
2,8 |
Варианты исполнений: |
- |
- |
- |
- |
- |
Таблица 15 - акселерометров модификаций 357С71, 357С72, 357С73, 357E90, 357E91, 357E92, 357E93
Наименование характеристики |
М |
одификации | |||
357С71 |
357С72 |
357С73 |
357E90 357E91 |
357E92 357E93 | |
Значения | |||||
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, пКлДмгс-2) |
1,02 |
5,1 |
10,2 |
0,51 |
0,23 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % |
±5 |
±5 |
±20 |
±10 |
±10 |
Диапазоны измерений:
|
от 0,5 до 5000 от 196 до 9810 |
от 0,5 до 4905 |
от 0,5 до 2943 |
от 0,5 до 5000 от 196 до 9800 |
от 0,5 до 5000 от 196 до 9800 |
Диапазон рабочих частот, Гц |
от 0,5 до 4000 |
от 0,5 до 2500 |
от 0,5 до 2000 |
от 0,5 до 5000 |
от 0,5 до 5000 |
Нелинейность амплитудной характеристики, %, не более
|
±1 ±2,5 |
±1 |
±1 |
±2,5 ±5 |
±2,5 ±5 |
Диапазон рабочих частот с неравномерностью амплитудночастотной характеристики относительно базовой частоты 100 Гц:
|
от 0,5 до 4000 |
от 0,5 до 2500 |
от 0,5 до 2000 |
от 0,5 до 3000 от 0,5 до 5000 |
от 0,5 до 3000 от 0,5 до 5000 |
Относительный коэффициент поперечного преобразования, %, не более |
5 |
5 |
5 |
5 |
5 |
Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±5 |
±5 |
±5 |
±5 |
±5 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
Наименование характеристики |
Модификации | ||||
357С71 |
357С72 |
357С73 |
357E90 357E91 |
357E92 357E93 | |
Значения | |||||
Условия эксплуатации: - диапазон рабочих температур, °С |
от -54 до +482 |
от -54 до +482 |
от -54 до +482 |
от -55 до +650 |
от -55 до +650 |
Габаритные размеры, мм, не более
|
19x25,4 |
19x35,6 |
19x39,9 |
29,5x16,7 x16,7 |
24,1x14,2 x14,2 |
Масса, г, не более |
75 |
90 |
115 |
50 |
45 |
Варианты исполнений: |
- |
- |
- |
- |
- |
Таблица 16 - акселерометров модификаций 393A03, 393B04, 393B05, 393B12
Наименование характеристики |
Модификации | |||
393A03 |
393B04 |
393B05 |
393B12 | |
Значения | ||||
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м^с"2) |
102 |
102 |
1020 |
1020 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % |
±5 |
±10 |
±10 |
±10 |
Диапазон измерений виброускорений, м/с2 |
от 0,001 до 49 |
от 0,001 до 49 |
от 0,001 до 4,9 |
от 0,001 до 4,9 |
Диапазон рабочих частот, Гц |
от 0,2 до 6000 |
от 0,1 до 1700 |
от 0,2 до 1700 |
от 0,1 до 4000 |
Нелинейность амплитудной характеристики на базовой частоте 100 Гц, %, не более |
±1 |
±1 |
±1 |
±1 |
Диапазон рабочих частот с неравномерностью амплитудно-частотной характеристики относительно базовой частоты 100 Гц:
|
от 0,5 до 2000 от 0,3 до 4000 от 0,2 до 6000 |
от 0,1 до 450 от 0,1 до 750 от 0,1 до 1700 |
от 0,7 до 450 от 0,5 до 750 от 0,2 до 1700 |
от 0,1 до 1000 от 0,1 до 2000 от 0,1 до 4000 |
Относительный коэффициент поперечного преобразования, %, не более |
7 |
5 |
5 |
7 |
Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±3 |
±3 |
±3 |
±3 |
Таблица 16 - акселерометров модификаций 393A03, 393B04, 393B05, 393B12
Наименование характеристики |
Модификации | |||
393A03 |
393B04 393B05 |
393B12 | ||
Значения | ||||
Параметры электрического питания: напряжение постоянного тока, В |
от 18 до 30 |
от 18 до 30 |
от 18 до 30 |
от 18 до 30 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
Условия эксплуатации: - диапазон рабочих температур, °С |
от -54 до +121 |
от -26 до +80 |
от -26 до +80 |
от -45 до +82 |
Габаритные размеры, мм, не более - диаметр х высота |
30,2x55,6 |
25,0x31,0 |
25,0x31,0 |
30,2x55,6 |
Масса, г, не более |
210 |
50 |
50 |
210 |
Варианты исполнений: |
TLD |
TLD, W |
TLD, W |
- |
Таблица 17 - акселерометров модификаций 393B31, 393B32, 393C
Наименование характеристики |
Модификации | ||
393B31 393B32 |
393C | ||
Значения | |||
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/(м^с-2) |
1020 |
510 |
101,9 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % |
±5 |
±5 |
±15 |
Диапазон измерений виброускорений, м/с2 |
от 0,001 до 4,9 |
от 0,001 до 9,8 |
от 0,001 до 24,5 |
Диапазон рабочих частот, Гц |
от 0,1 до 300 |
от 0,1 до 300 |
от 0,1 до 1200 |
Нелинейность амплитудной характеристики на базовой частоте 100 Гц, %, не более |
±1 |
±1 |
±1 |
Диапазон рабочих частот с неравномерностью амплитудночастотной характеристики относительно базовой частоты 100 Гц:
|
от 0,1 до 200 от 0,1 до 300 |
от 0,2 до 200 от 0,1 до 300 |
от 0,1 до 800 от 0,1 до 1200 |
Относительный коэффициент поперечного преобразования, %, не более |
5 |
5 |
5 |
Наименование характеристики |
Модификации | ||
393B31 393B32 |
393C | ||
Значения | |||
Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±2 |
±2 |
±2 |
Параметры электрического питания: напряжение постоянного тока, В |
от 24 до 28 |
от 24 до 28 |
от 18 до 30 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +25 |
от +20 до +25 |
от +20 до +25 |
Условия эксплуатации: - диапазон рабочих температур, °С |
от -26 до +65 |
от -26 до +65 |
от -54 до +93 |
Габаритные размеры, мм, не более - диаметр х высота |
57,2x71,1 |
57,2x71,1 |
57,2x54,9 |
Масса, г, не более |
635 |
635 |
885 |
Варианты исполнений: |
- |
- |
- |
