Назначение средства измерений:
Датчики звукового давления 103B11 (далее - датчики) предназначены для измерений звукового давления в воздушной среде.
Внешний вид.
Датчики звукового давления
Рисунок № 1
Общие сведения
Дата публикации - 04.07.2019
Срок свидетельства -
Номер записи - 171824
ID в реестре СИ - 615575
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "PCB Piezotronics, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1067 от 2019.05.08 Об утверждении типов средств измерений
Наличие аналогов СИ: Датчики звукового давления (103B11)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "PCB Piezotronics, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
60134-15 13.03.2020 |
Акселерометры , 351М35 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
60334-15 01.04.2020 |
Микрофоны конденсаторные предполяризованные, ICP мод. 130Е20, 130Е21, 130Е22, 130В40 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60418-15 14.04.2020 |
Акселерометры , 356 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
61677-15 15.09.2021 |
Усилители предварительные, 426А05, 426А10, 426А11, 426В03, 426Е01, НТ426Е01 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61720-15 24.09.2021 |
Микрофоны измерительные конденсаторные предполяризованные, 378А12, 378А13, 378А14, 378В02, НТ378В02, 378В20, НТ378В20, 378С01, 378С10 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
73695-18 |
Акселерометры трехосевые, 340A50 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
74991-19 |
Датчики звукового давления, 103B11 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Кто поверяет Датчики звукового давления (103B11)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики звукового давления (103B11)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к датчикам звукового давления 103B11
ГОСТ Р 8.765-2011 ГСИ. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц
Поверка
Поверкаосуществляется по документу МП 74991-19«Датчики звукового давления 103B11. Методика поверки», утвержденному ООО «АСК Экспресс» 30 ноября 2018 года.
Основное средство поверки:
система измерительная виброакустическая ВС-321 (регистрационный номер в
Федеральном информационном фонде (рег. №) 63090-16).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма PCB Piezotronics, Inc., США
Адрес: 3425 Walden Avenue Depew, NY 14043-2495, США
Телефон: 800.828.8840, факс: 716.684.0987
Веб-сайт: www.pcb.com
Email: info@pcb.com
Заявитель
Общество с ограниченной ответственностью «Автоматизированные системы контроля ИБИС» (ООО «АСК ИБИС»)ИНН 7720310746
Адрес: 111123, г. Москва, шоссе Энтузиастов, д.64
Телефон: +7 (495) 504-15-11
Испытательный центр
Общество с ограниченной ответственностью «Автоматизированные системы контроля Экспресс» (ООО «АСК Экспресс»)
Адрес: 111123, г. Москва, шоссе Энтузиастов, д.64
Телефон (факс): +7 (495) 504-15-11
Е-mail: asc@asc-inc.ru
Конструктивно датчики представляют собой металлический цилиндр с размещенными в нем пьезокерамическим чувствительным элементом и платой встроенного усилителя с двумя интегрированными проводниками для снятия электрического сигнала и обеспечения электропитания.
Принцип действия датчиков основан на использовании прямого пьезоэлектрического эффекта. При воздействии звукового давления на стальную диафрагму, жестко соединенную с чувствительным пьезоэлементом, тот подвергается деформации сжатия-растяжения и на его выходе генерируется электрический сигнал, пропорциональный звуковому давлению, который усиливается во встроенном усилителе и поступает на выход датчика.

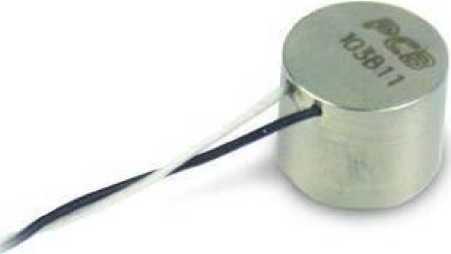

Общий вид датчиков звукового давления 103B11 представлен на рисунке 1.
